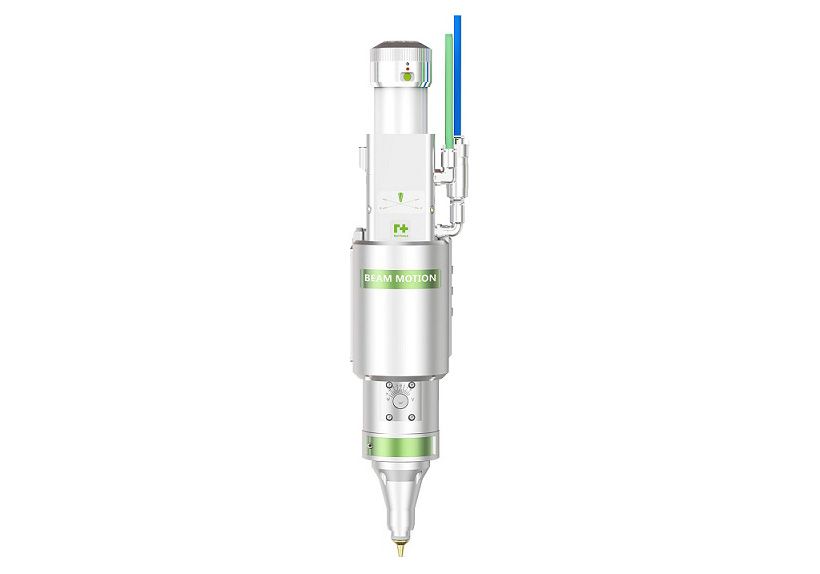

Универсальная роботизированная лазерная режущая головка RayTools GF101 (замена BM100)

Артикул: GF101

В корзину Узнать цену

Лазерная головка GF101 швейцарской компании RayTools имеет универсальную конструкцию, интегрированную ось Z и номинальную мощность 4 кВт. Предназначена для роботизированной резки.

Описание

  • Ось Z интегрирована в конструкцию головки – это уменьшает риск столкновения.
  • Лазерная головка компактна и имеет легкий вес – это снижает нагрузку на робота, на котором она используется.
  • Лазерная головка имеет два канала водяного охлаждения, которые обеспечивают стабильность и безопасность работы в непрерывном режиме.
  • Усовершенствованная конструкция оптического модуля и системы плавной подачи воздуха повышает рабочие характеристики головки, улучшает качество готовых изделий, а также позволяет применять ее для резки тонких листов и управляемой трехмерной резки.
  • Модуль сопла имеет компактную конструкцию и герметичные уплотнения, за счет чего уменьшается контакт с обрабатываемым изделием и, следовательно, снижается риск его повреждения.
  • Коллиматорная и фокусирующая линзы защищены стеклянными крышками.

Технические характеристики

Волоконно-оптический соединитель QBH, QD
Световой диаметр 28 мм

Ручная фокусировка

Диапазон

+7 ~ -9 мм
Точность ≤50 мкм

Защитные стекла

Для коллиматорной линзы (верхнее) Ø24,9*1,5 мм
Для фокусирующей линзы (нижнее) Ø27,9*4,1 мм
Фокусное расстояние коллиматорной линзы 100 мм
Фокусное расстояние 150 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла

0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм
Давление вспомогательного газа ≤25 бар
Вес ~ 3,5 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD
  • Вес, кг
    3,5
  • Диапазон ручной фокусировки, мм
    +7 ~ -9
  • Точность ручной фокусировки, мкм
    ≤50
  • Давление вспомогательного газа, бар
    ≤25
  • Диаметр наконечника сопла, мм
    0,8-4,0
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Фокусное расстояние, мм
    150
  • Световой диаметр, мм
    28
  • Размер защитного стекла коллиматорной линзы, мм
    Ø24,9*1,5
  • Размер защитного стекла фокусирующей линзы, мм
    Ø27,9*4,1
  • Фокусное расстояние коллиматорной линзы, мм
    100
  • Мощность, кВт
    4
