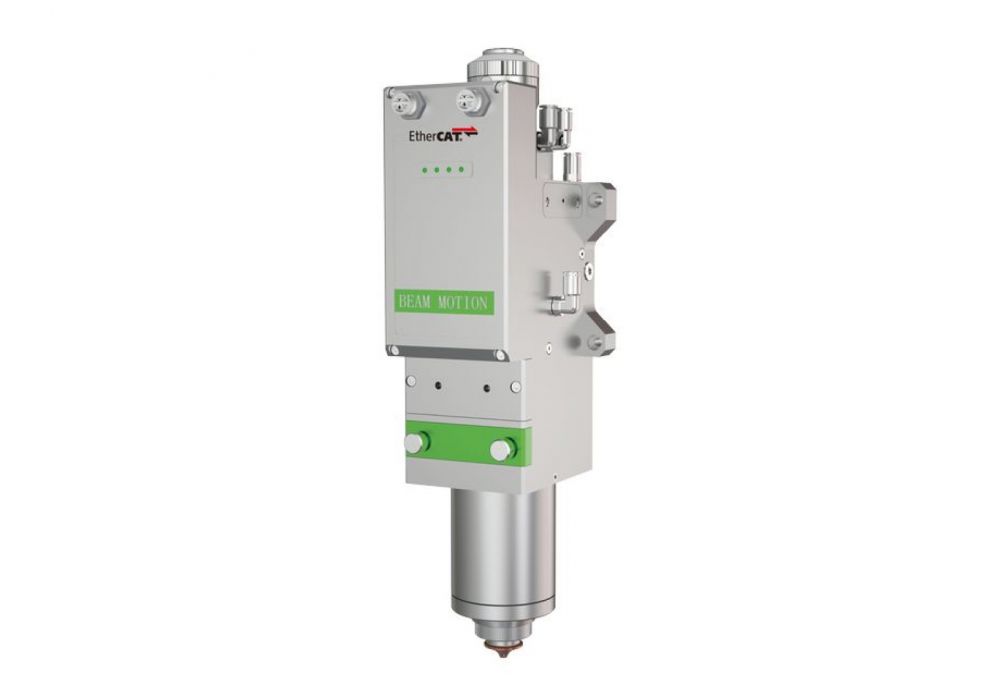

Универсальная интеллектуальная лазерная режущая головка RayTools BS12K фото 1
Универсальная интеллектуальная лазерная режущая головка RayTools BS12K фото 1

Универсальная интеллектуальная лазерная режущая головка RayTools BS12K

Артикул: BS12K

В корзину Узнать цену

В лазерную режущую головку BS12K инженеры швейцарской компании RayTools внедрили сенсорную технологию мониторинга состояния в режиме реального времени через мобильное приложение или ЧПУ. Сведения передаются по протоколу EtherCAT, который отличается высокой пропускной способностью и скоростью реакции.

Описание

  • Номинальная мощность – 12 кВт.
  • Обмен данными и управление осуществляются по EtherCAT – высокопроизводительному стандарту промышленной сети, который применяется для распределенного управления в режиме реального времени.
  • Текущее состояние устройства отображается на четырехцветном светодиодном индикаторе.
  • Усовершенствованная конструкция оптической системы и трубопровода для плавной подачи газа.
  • Лазерная головка компактна – это значительно увеличивает скорость перемещения и производительность.
  • За статусом лазерной головки можно следить в режиме реального времени через мобильное приложение или контроллер ЧПУ.
  • Головка оснащена датчиками, определяющими давление газа, внутреннее давление воздуха, высоту и боковые помехи.
  • Имеется функция постоянного отслеживания точки фокуса, состояния оптической линзы и защитного стекла.
  • Оптический модуль головки герметично защищен от внешних воздействий.
  • Головка BM115E совместима с большинством моделей промышленных лазеров, которые имеют наиболее распространенные типы коннекторов – QBH, QD (LLK-D) и Q+.

Технические характеристики

Волоконно-оптический соединитель QBH, QD, Q+
Световой диаметр 32 мм

Автоматическая фокусировка

Диапазон +30 ~ -50 мм
Ускорение ≤10 м/с²
Скорость ≤10 м/мин
Точность ≤50 мкм

Защитные стекла

Верхнее Ø24,9*1,5 мм
Нижнее Ø37*7 мм
Фокусное расстояние коллиматорной линзы 100 мм
Фокусное расстояние 200 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла

1,0 мм, 1,2 мм, 1,4 мм,
1,5 мм, 1,6 мм, 1,8 мм,
2,0 мм

2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 4,5 мм, 5,0 мм, 6,0 мм

7,0 мм, 7,5 мм, 8,0 мм, 8,5 мм, 9,5 мм, 10,0 мм
Давление вспомогательного газа ≤30 бар
Вес ~ 6,8 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD, Q+
  • Вес, кг
    6,8
  • Давление вспомогательного газа, бар
    ≤30
  • Диаметр наконечника сопла, мм
    1,0-10,0
  • Фокусное расстояние, мм
    200
  • Световой диаметр, мм
    32
  • Диапазон автоматической фокусировки, мм
    +30 ~ -50
  • Ускорение автоматической фокусировки, м/с²
    ≤10
  • Скорость автоматической фокусировки, м/мин
    ≤10
  • Точность автоматической фокусировки, мкм
    ≤50
  • Размер защитного стекла коллиматорной линзы, мм
    Ø24,9*1,5
  • Размер защитного стекла фокусирующей линзы, мм
    Ø37*7
  • Фокусное расстояние коллиматорной линзы, мм
    100
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Мощность, кВт
    12
