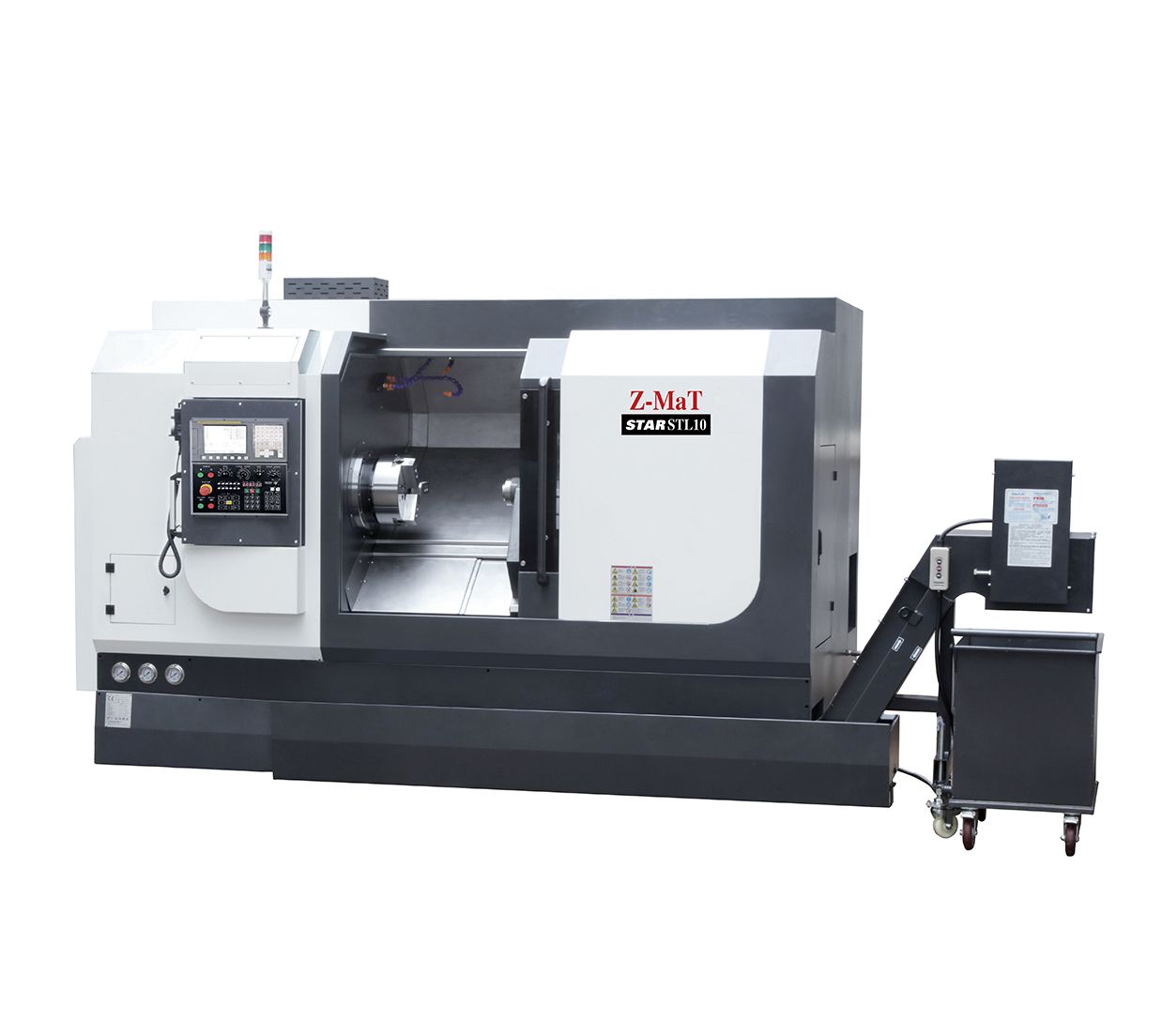

Токарный станок с ЧПУ Z-MaT Star STL10
Артикул: Star STL10
Токарный станок с ЧПУ Star STL10 – высококачественный агрегат от одного из самых крупных брендов в Китае. Применение ЧПУ сводит вмешательство оператора в работу к минимуму.
Описание
Особенности станка
- Продуманная эргономика
- Высокоскоростной главный серводвигатель

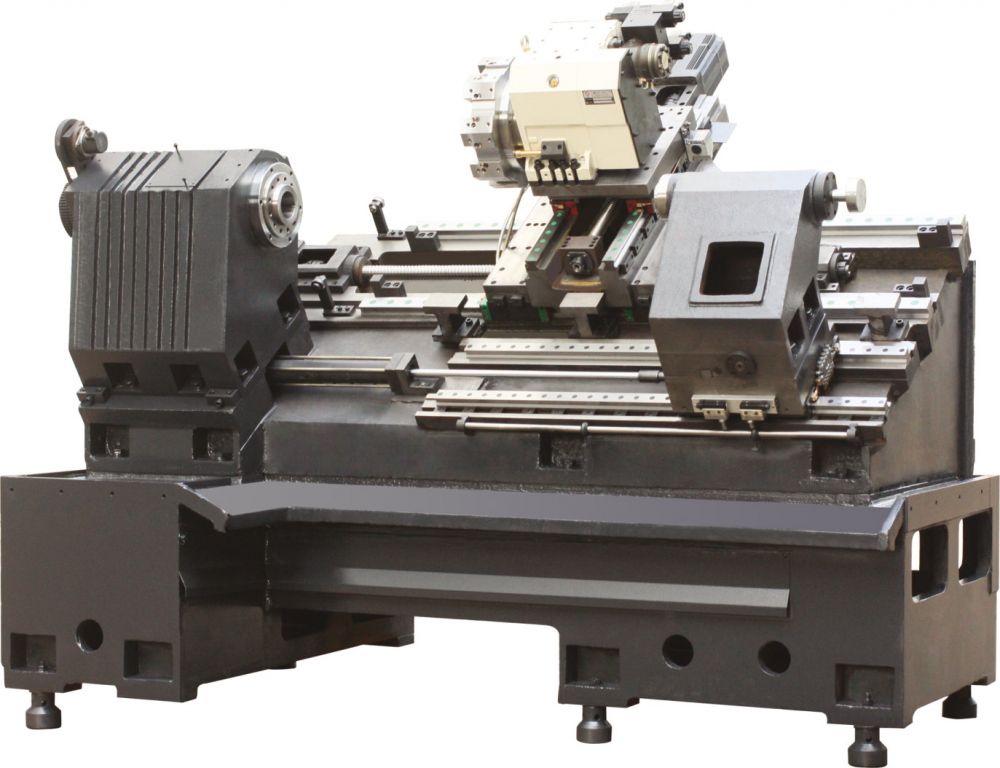

- Цельнолитая наклонная станина
- Надежная электроника Schneider
- Двусторонее вращение револьверной головки
- Постоянный крутящий момент
- Цилиндрические ролики – используются в подшипниках и линейной направляющей – за счет чего значительно увеличивается жесткость
- Оси управляются маховиком
- Поворачиваемая панель управления обеспечивает удобство работы.
Стандартная комплектация

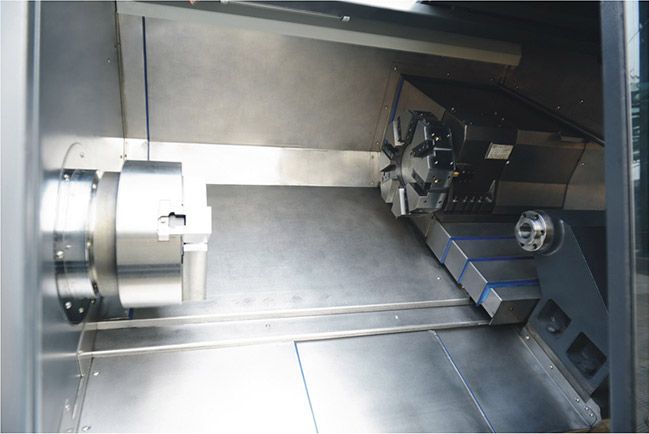

- Гидравлический 3-кулачковый патрон
- 8-позиционная револьверная головка Pragati
- Освещение рабочей зоны
- Сигнальная лампа
- Автоматическая система смазки
- Программируемая задняя бабка
Дополнительные опции
- 12-позиционная револьверная головка Pragati
- Различные патроны и цанги
- ЧПУ Siemens, Fanuc, GSK, Syntec
- Различные отверстия шпинделя
- Конвейер для удаления стружки
- Устройство для настройки инструмента
Технические характеристики
|
Размер патрона
|
10 дюймов (250 мм) |
|
Диаметр изделия над станиной, мм
|
500 |
|
Максимальная длина обработки, мм
|
750 |
|
Максимальный диаметр обработки, мм
|
500 |
|
Диаметр изделия над суппортом, мм
|
270 |
|
Проходное отверстие шпинделя, мм
|
81 |
|
Макс. диаметр сквозного отверстия, мм
|
70 |
|
Скорость вращения шпинделя, об/мин
|
1600 |
|
Мощность главного двигателя, кВт
|
11/15 |
|
Перемещение по оси X, мм
|
280 |
|
Перемещение по оси Z, мм
|
750 |
|
Быстрый ход по осям X/Z, м/мин
|
15/20 |
|
Высота центра, мм
|
100 |
|
Кол-во инструментов в револьверной головке
|
8 |
|
Сечение державки
|
25x25 |
|
Тип задней бабки
|
Гидравлическая программируемая |
|
Конус пиноли задней бабки
|
MT5 |
|
Вес, кг
|
5000 |
|
Перемещение задней бабки, мм
|
750 |
|
Угол наклона станины
|
35 |
|
Тип направляющей
|
Линейные направляющие |
|
Точность позиционирования X/Z, мм
|
0,01/0,01 |
|
Повторяемость X/Z, мм
|
0,004/0,004 |
|
Полная мощность, кВА
|
18 |
|
Внешние габариты (ДxШxВ), мм
|
3200х1900х2000 |
Назначение токарных станков с ЧПУ
Станок токарного типа, с ЧПУ (числовое программное управление) выполняет такие операции, как
- обработка канавок,
- нарезка резьбы,
- фрезировка фигурных изделий,
- сверление отверстий,
- торцевание.
Основное назначение – высокоточная обработка обработка осесимметричных деталей.
Характеристики
Основные характеристики
-
Макс. длина заготовки, мм750
-
Мощность главного привода, кВт11/15
-
Количество инструментов8
-
Точность повтора, мм0,004/0,004
-
Точность позиционирования, мм0,01/0,01
-
Ход по оси Y, мм750
-
Ход по оси X, мм280
-
Быстрый ход по осям X/Z, м/мин15/20
-
Макс. Ø заготовки, мм500
-
Диаметр патрона, мм250
-
Макс. Ø заготовки над суппортом, мм270
-
Масса, кг5000
-
Макс. Ø заготовки над станиной, мм500
-
Размеры станка (Д x Ш x В), мм3200х1900х2000
