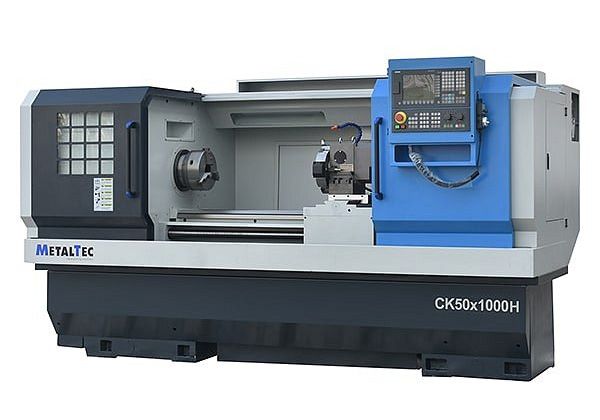

Токарный станок c ЧПУ и прямой станиной MetalTec CK 50x1000H
Артикул: MT CK 50x1000H
Токарный станок MetalTec CK 50x1000H оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.
Описание
Токарный станок MetalTec CK 50x1000H оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.
Применение в промышленности
Основой станка является монолитная станина из чугуна. Ее жесткость и надежность позволяют выпускать продукцию крупными сериями без потерь в точности исполнения.
Компактные габариты позволяют удобно разместить станок в цехе, а система ЧПУ – эффективно автоматизировать работу предприятия.
Станок универсален – он применяется в сфере металлообработки и машиностроения, на опытных заводах, в профильных учебных заведениях.
Особенности
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку.
- Жесткие направляющие скольжения.
- Полное кабинетное ограждение.
- Проходное отверстие шпинделя 82 мм.
- Станина имеет индукционную закалку с твердостью HRC50.
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность.
- Ширина станины 400 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия.
- Эргономичный дизайн и удобное расположение основных модулей станка.
- Станок компактный, занимает мало пространства на производстве.
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка.
- Чугунная станина сводит на нет рабочие вибрации.
- Мощный двигатель для стабильной и высоко производительной работы.
- Система установки и смены инструмента для решения технических задач любой сложности.
- Подача смазочно-охлаждающей жидкости в зону резки.
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
- Кабинетная защита.
- Шкаф с электрокомпонентами, степень защиты IP54.
Конструкция станка
 |

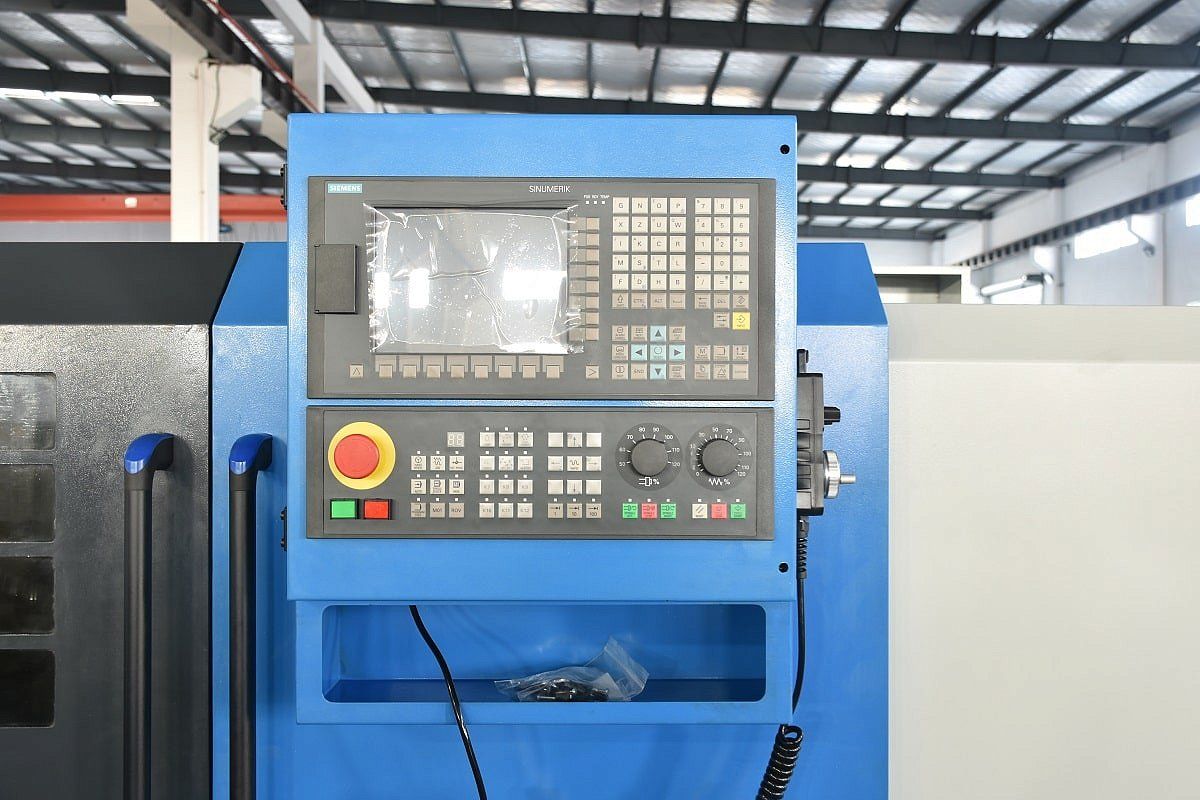

Современная система числового программного управленияСтанок оснащен системой ЧПУ SINUMERIK 808D Advanced от компании Siemens – одного из ведущих мировых технологических концернов. Она разработана в соответствии с последними тенденциями в области станкостроения. Операторская панель отлита из магния. Ее высокий уровень защиты позволяет безопасно и надежно работать любых внешних условиях. |
 |

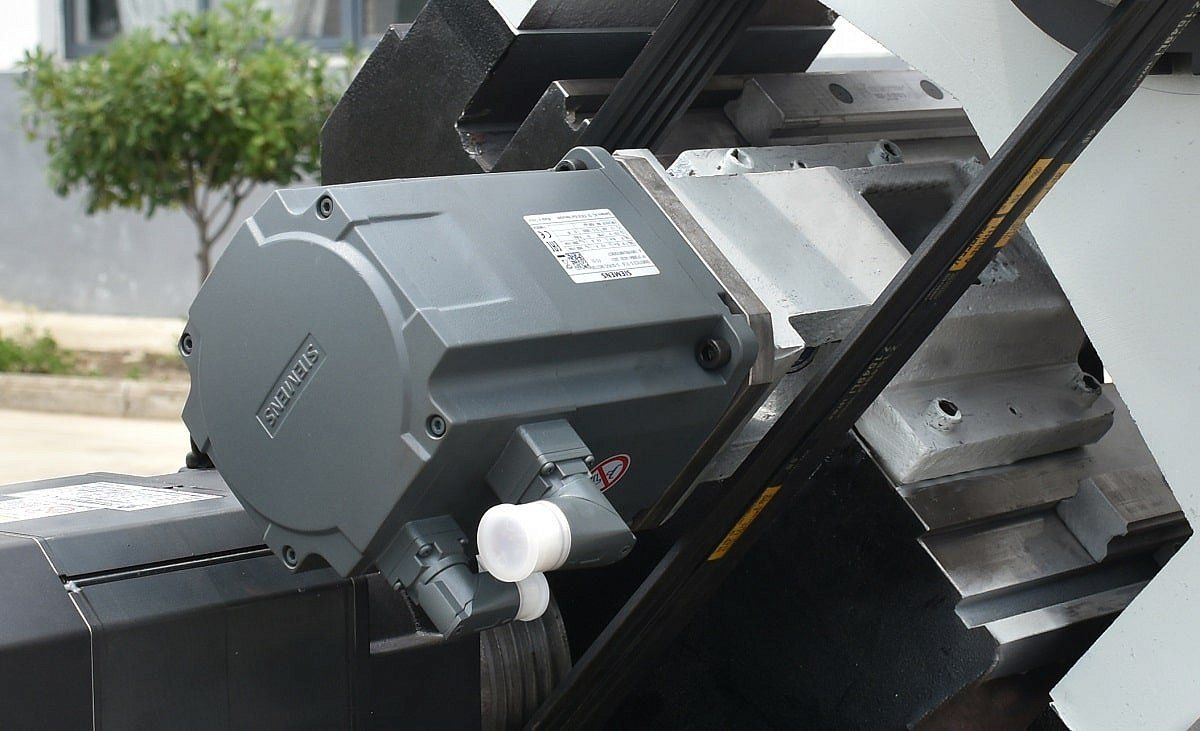

Мощный и точный приводВ приводную систему компании Siemens внедрены лучшие технологические идеи. Благодаря им, привод обладает высокой мощностью, быстрым разгоном, большим скоростным диапазоном и, следовательно, улучшает производительность предприятия. |
 |

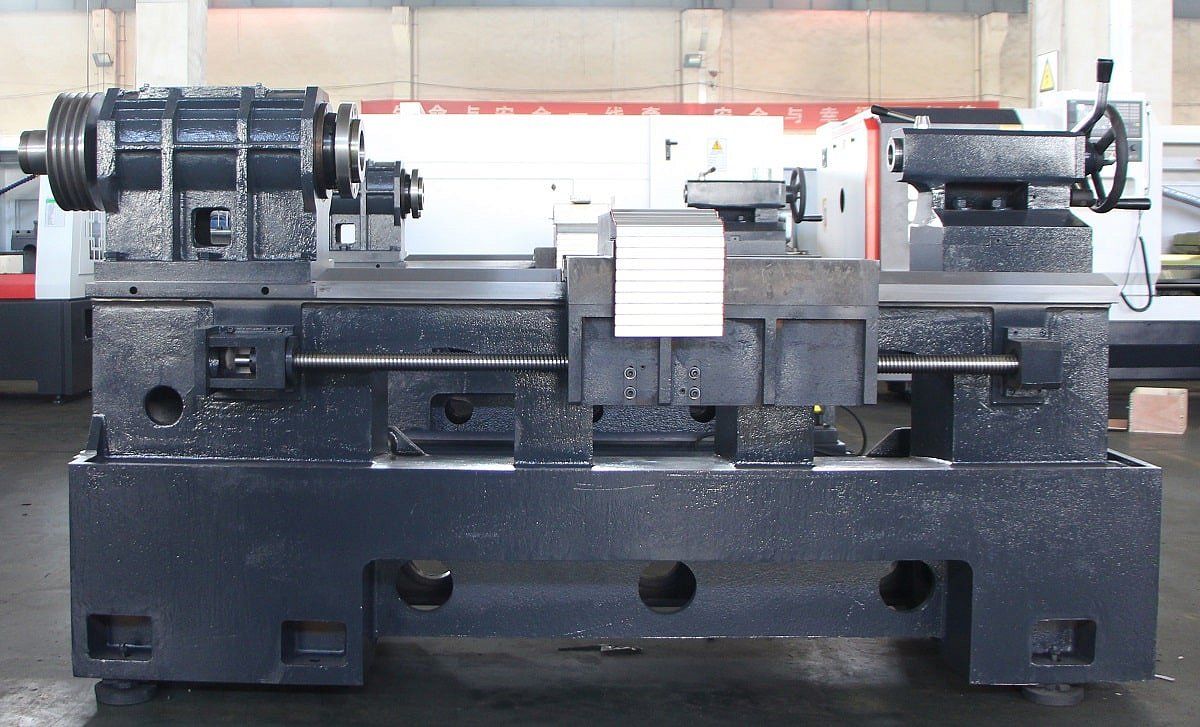

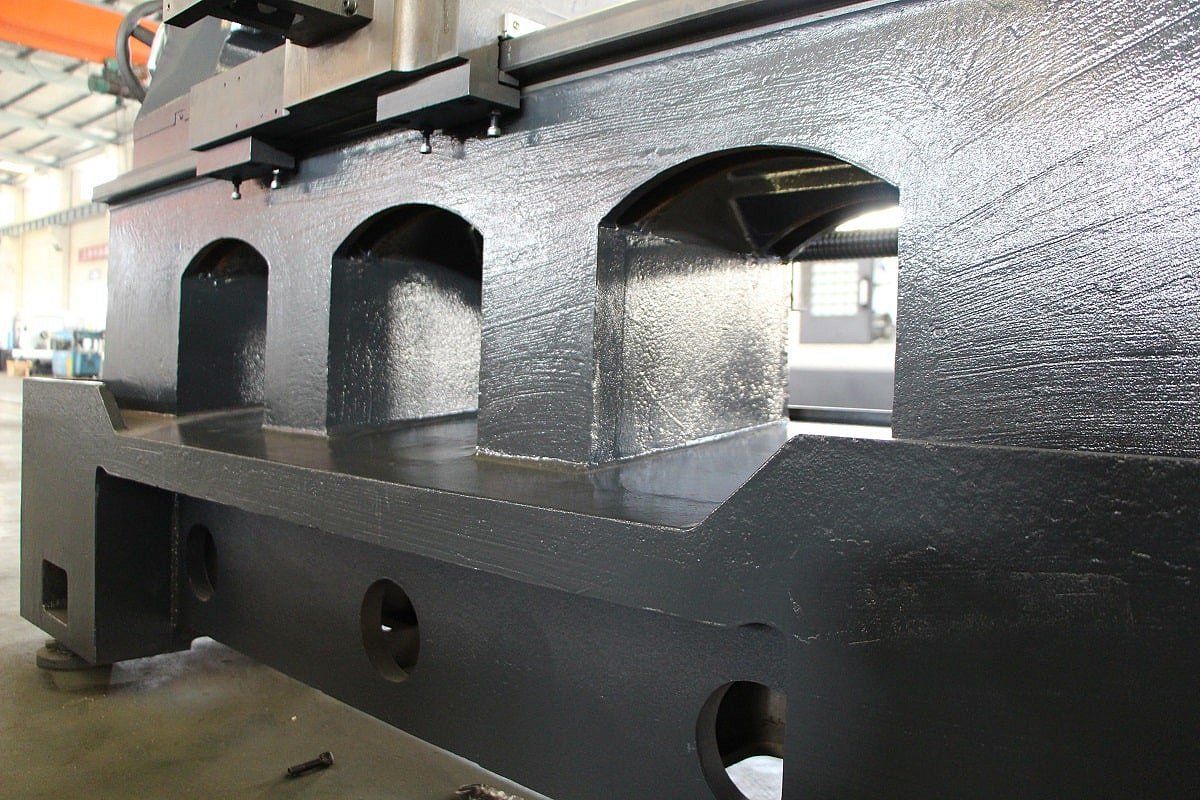

Чугунное монолитное основаниеЛитая массивная станина выполнена из чугуна высокой прочности. Напряжение сплава снимается с помощью термической обработки. Таким образом предотвращается вибрация станка при работе, а также обеспечиваются его жесткость и стабильность. Изнутри основание укреплено дополнительными ребрами, благодаря которым машина имеет неограниченный срок эксплуатации. |
 |
Прочные направляющие скольженияПридают станку высокую жесткость и обеспечивают максимальную грузоподъемность. Направляющие не требуют больших затрат на техническое обслуживание – достаточно регулярно добавлять смазку. Это позволит сохранить характеристики узла – скорость, плавность хода и точность. |
 |

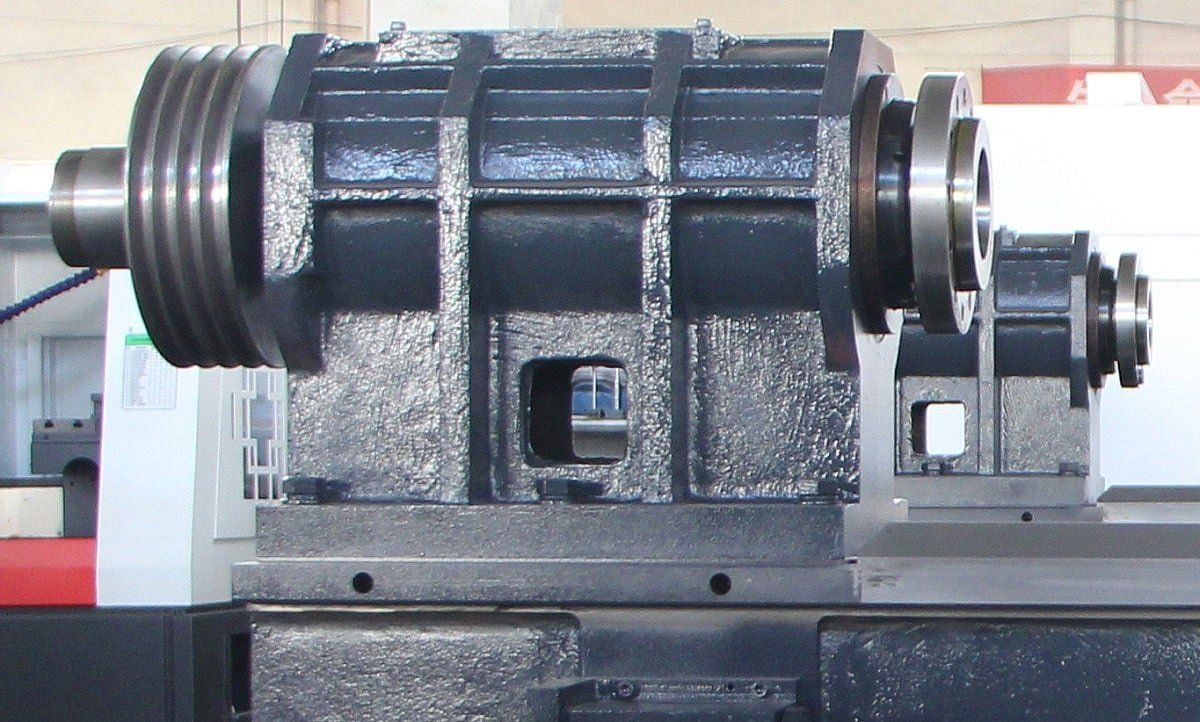

Симметричная конструкция блока базирования шпинделяДанный принцип конструирования равномерно распределяет нагрузку между шпинделем, блоком его базирования и основанием станка. Это устраняет вибрации и придает дополнительную жесткость, что особенно важно для работы с тяжелыми заготовками, а также при импульсной подаче. |
 |

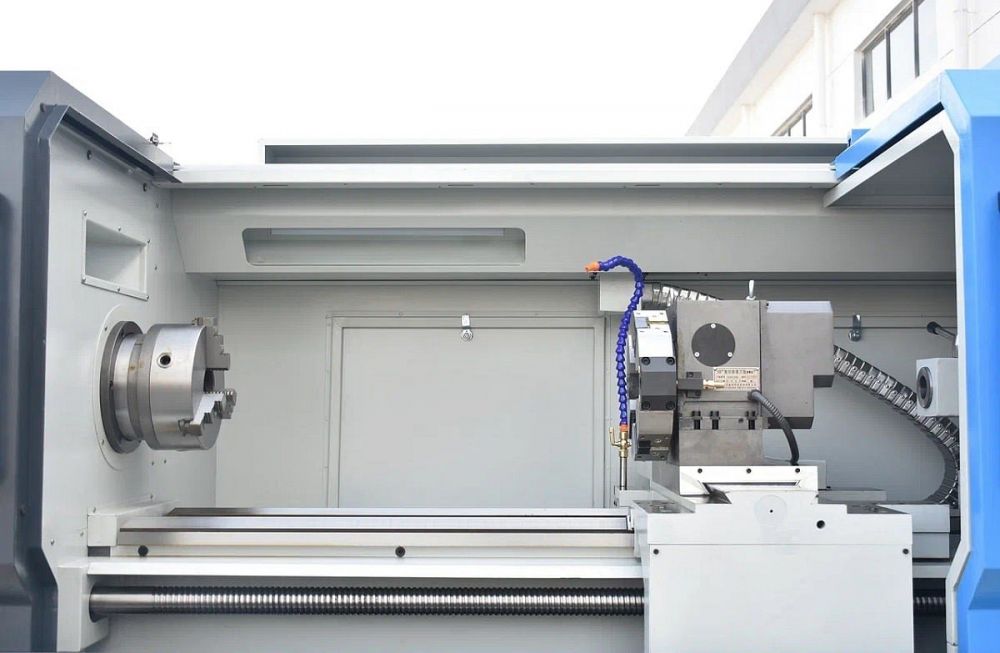

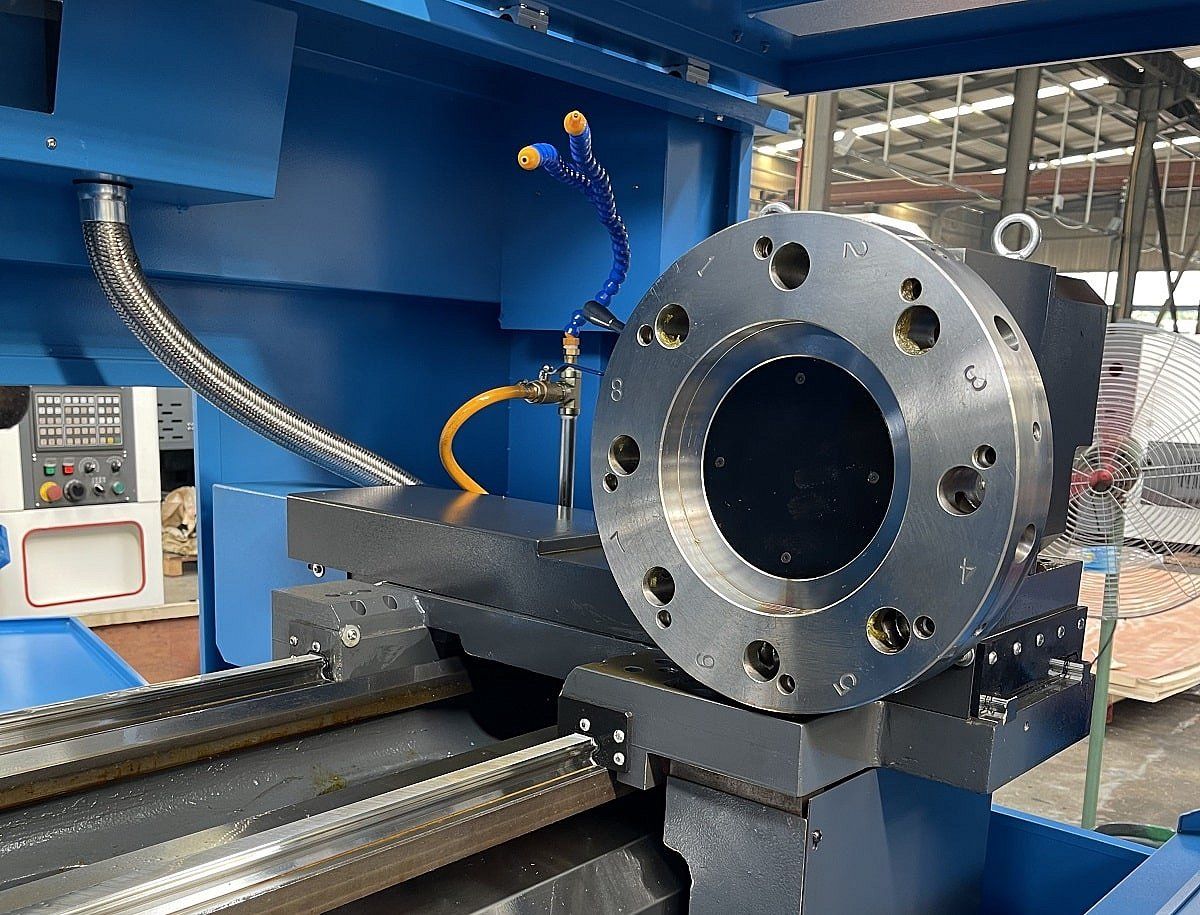

Автоматическая смена инструментаРежущий инструмент станка закрепляется в автоматическом восьмипозиционном резцедержателе типоразмера VDI 40. Он позволяет оператору быстро выбрать нужный резец под конкретную задачу. Это повышает производительность станка за счет экономии времени на смену инструмента. |
 |

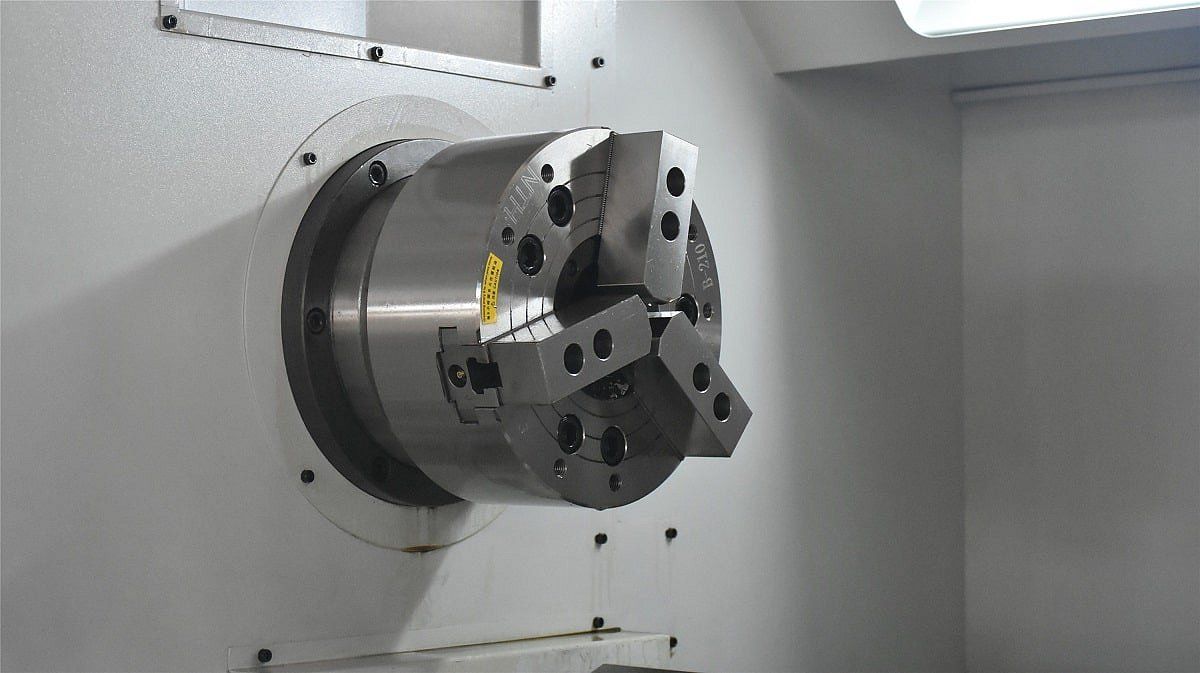

Надежное зажимное устройствоСтанок имеет трехкулачковый зажимной патрон (диаметр – 250 мм), в котором заготовка закрепляется вручную. Имеется возможность установки гидравлических или пневматических патронов. |
 |

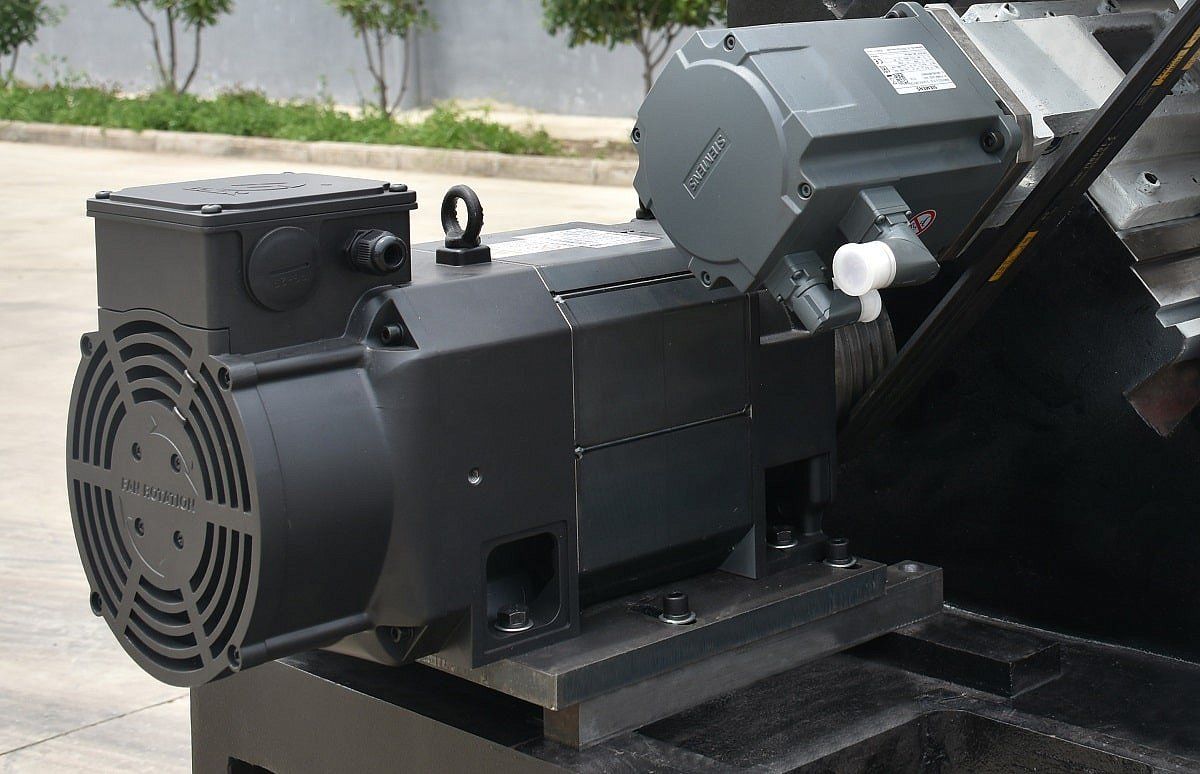

Мощный и надежный моторНа главном приводе станка установлен двигатель, имеющий мощность 11 / 15 кВт. Вращательная энергия передается от мотора на шпиндель с помощью ремня. |
 |

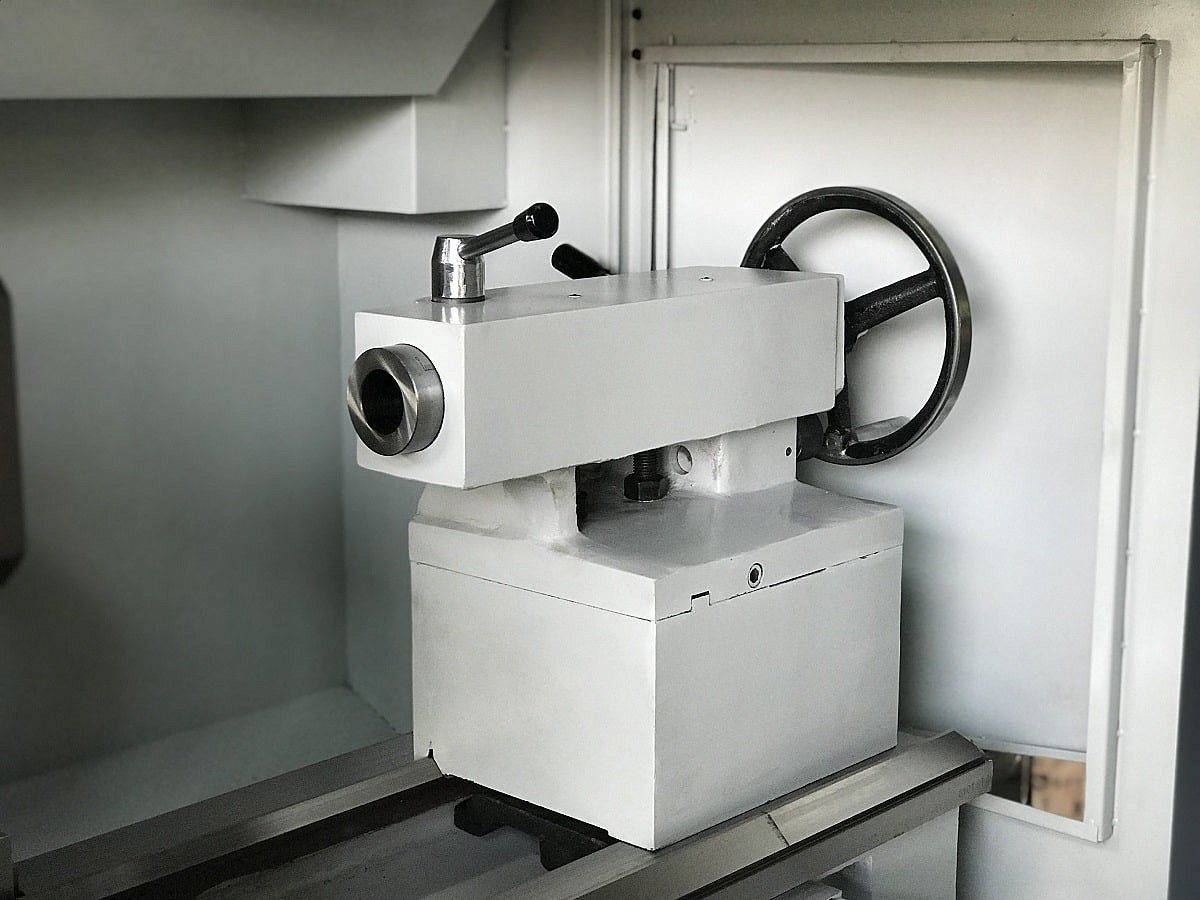

Упорная бабка станкаПредназначена для закрепления вращающейся заготовки. Стандартная комплектация станка включает в себя бабку с ручной регулировкой. |
Технические характеристики
| Модель | CK 50x1000H |
Габариты обрабатываемых деталей
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над суппортом, мм | 280 |
| Расстояние между центрами, мм | 1000 |
Станина и направляющие
| Тип станины | Усиленная монолитная станина из чугуна |
| Твердость направляющих станины | HRC 50 |
| Ширина станины, мм | 400 |
| Направляющие по оси Z | Скольжения |
| Направляющие по оси X | Скольжения |
Система управления и сервоприводы
| Стойка управления | Siemens 808D Advanced |
| Серводвигатели | Siemens |
Шпиндель
| Диаметр отверстия в шпинделе, мм | 82 |
| Торец шпинделя | А2-8 |
| Конус шпинделя | Ø 90 мм 1:20 |
| Патрон, мм | 250 |
| Скорость вращения, об/мин | 150 – 1600 |
Перемещение и скорость подачи
| Ход по оси Х, мм | 350 |
| Ход по оси Z, мм | 1000 |
|
Х,Z ускоренная подача, |
6/8 |
Инструмент
| Тип установки инструмента | 8-ми позиционная револьверная головка |
| Система установки инструмента | VDI 40 |
| Количество устанавливаемого инструмента | 8 |
| Размер инструмента, мм | 25 x 25 |
| Задняя бабка | Ручная |
| Максимальное перемещение, мм | 150 |
| Конус | МТ5 |
Двигатель
| Тип двигателя | Серводвигатель |
| Мощность шпинделя, кВт | 11 / 15 |
| Мощность системы охлаждения, Вт | 300 |
Габаритные размеры
| Длина, мм | 2860 |
| Ширина, мм | 1600 |
| Высота, мм | 1750 |
| Вес (нетто), кг | 2800 |
Габаритные размеры в упаковке
| Длина, мм | 3050 |
| Ширина, мм | 1800 |
| Высота, мм | 2060 |
| Вес (нетто), кг | 3100 |
Стандартная комплектация
- 3-кулачковый гидравлический патрон 250 мм
- 11 / 15 кВт мощность шпинделя
- 8-ми позиционная револьверная голова VDI 40
- Система ЧПУ Siemens 808D Advanced
- Серводвигатели Siemens по осям Х / Z
- Задняя бабка
- Автоматическая система смазки направляющих
- Система подачи охлаждающей жидкости (СОЖ)
- Вспомогательный источник света
- Кабинетная защита
- Комплект ЗИП
Опции
- Шпиндель с проходным отверстием 105 мм
- Система ЧПУ FANUC 0i-TF PLUS
- 3-кулачковый гидравлический патрон
- Гидравлическая задняя бабка
Варианты комплектации
| Комплектация |
Мощность двигателя |
Расстояние между центрами
|
Инструментальная система
|
Стоимость |
| ПРОФИ | серво 11 / 15 кВт | 1000 мм | VDI 40 8-ми позиционная револьверная головка | 39 000 $ |
| ПРОМ | серво 11 / 15 кВт | 1000 мм | VDI 40 8-ми позиционная револьверная головка, гидравлический патрон, гидравлическая задняя бабка |
44 000 $ |
Характеристики
Основные характеристики
-
Мощность главного привода, кВт11 / 15
-
Количество инструментов8
-
Ход по оси X, мм350
-
Быстрый ход по осям X/Z, м/мин6/8
-
Макс. Ø заготовки, мм500
-
Диаметр патрона, мм250
-
Макс. Ø заготовки над суппортом, мм280
-
Масса, кг2800
-
Задняя бабкаРучная
-
Макс. Ø заготовки над станиной, мм500
-
Размеры станка (Д x Ш x В), мм2860x1600x1750
