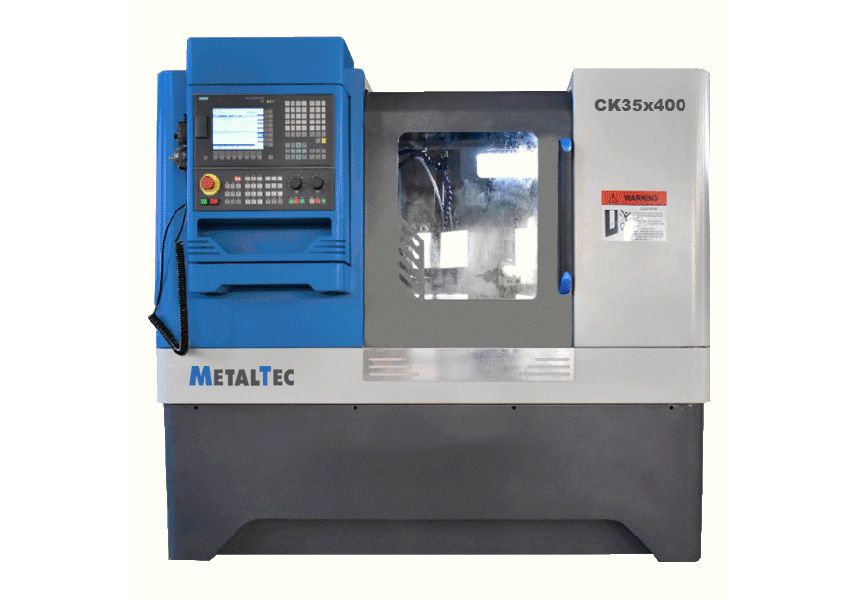

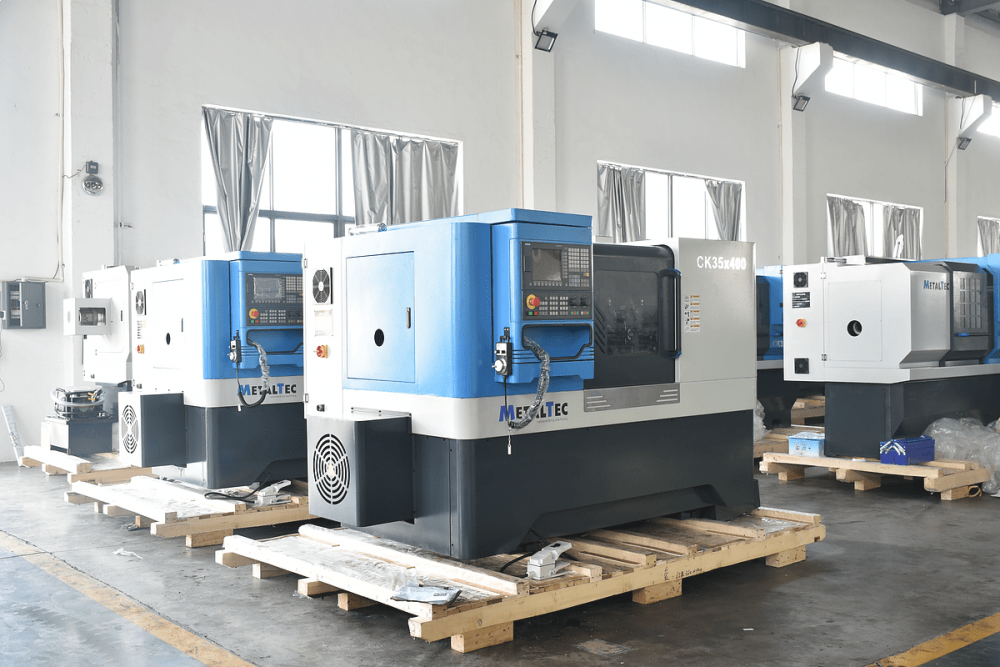

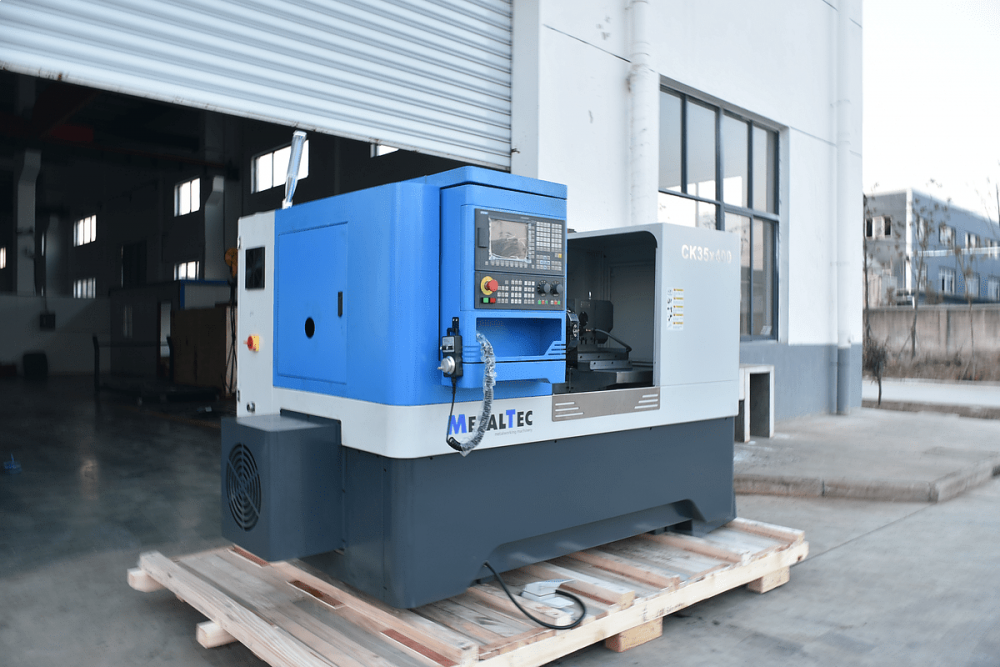

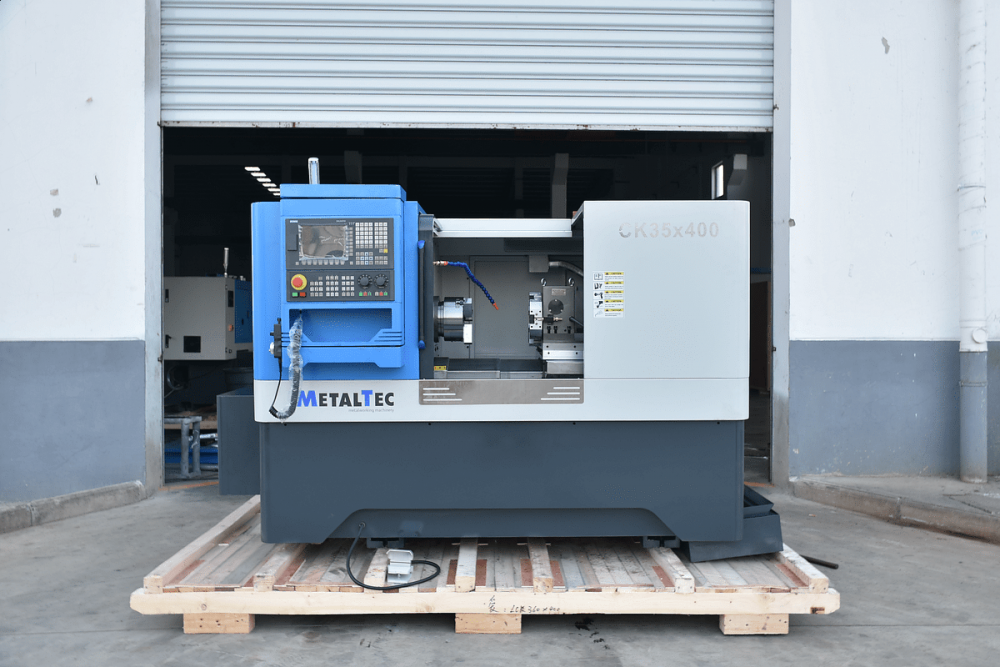

Токарный станок c ЧПУ и горизонтальной станиной MetalTec CK 35×400
Артикул: MT CK 35×400
Токарный станок MetalTec CK 35×400 оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.
Описание
Токарный станок MetalTec CK 35×400 оснащен качественными и надежными комплектующими от лидеров мирового рынка машиностроения. Они обеспечивают ему высокие технические характеристики и, следовательно, высокую точность и повторяемость обработки.
Применение в промышленности
Основой станка является монолитная станина из чугуна. Ее жесткость и надежность позволяют выпускать продукцию крупными сериями без потерь в точности исполнения.
Компактные габариты позволяют удобно разместить станок в цехе, а система ЧПУ – эффективно автоматизировать работу предприятия.
Станок универсален – он применяется в сфере металлообработки и машиностроения, на опытных заводах, в профильных учебных заведениях.
Отличительные особенности
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку.
- Жесткие направляющие скольжения.
- Полное кабинетное ограждение.
- Проходное отверстие шпинделя 49 мм.
- Станина имеет индукционную закалку с твердостью HRC50.
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность.
- Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
Преимущества
- Гарантия 2 года.
- Эргономичный дизайн и удобное расположение основных модулей станка.
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка.
- Чугунная станина сводит на нет рабочие вибрации.
- Мощный двигатель для стабильной и высоко производительной работы.
- Подача смазочно-охлаждающей жидкости в зону резки.
- Кабинетная защита.
- Шкаф с электрокомпонентами, степень защиты IP54.
Конструкция станка
 |

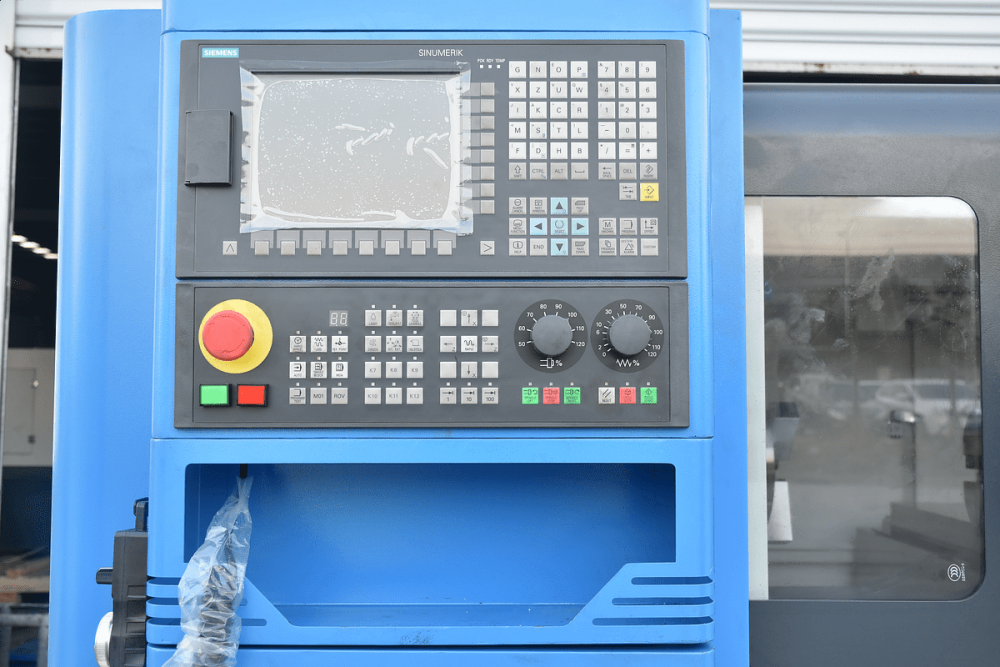

Современная система ЧПУ и мощный приводМашина поставляется с системой ЧПУ SINUMERIK 808D Advanced от компании Siemens – одного из ведущих мировых технологических концернов. Система разработана в соответствии с последними тенденциями в области станкостроения. В приводную систему SINAMICS инженеры компании Siemens внедрили лучшие технологические идеи. Благодаря им, узел имеет быстрый разгон, высокую мощность, точность и производительность, а также большой скоростной диапазон. |
 |

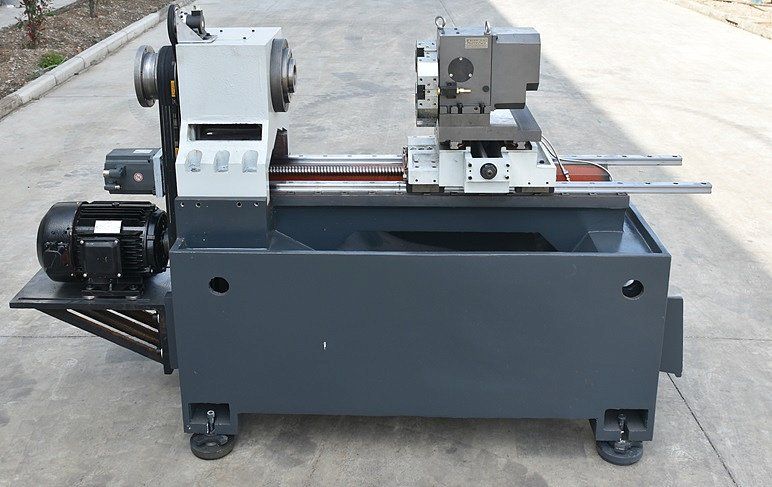

Чугунное основаниеМассивная станина отлита из чугуна марки Meehanite, который отличается высокой прочностью и надежностью. Напряжение сплава снимается с помощью термической обработки. Таким образом предотвращается вибрация станка, обеспечиваются устойчивость и стабильность работы. Это значительно повышает качество готовых изделий. |
 |

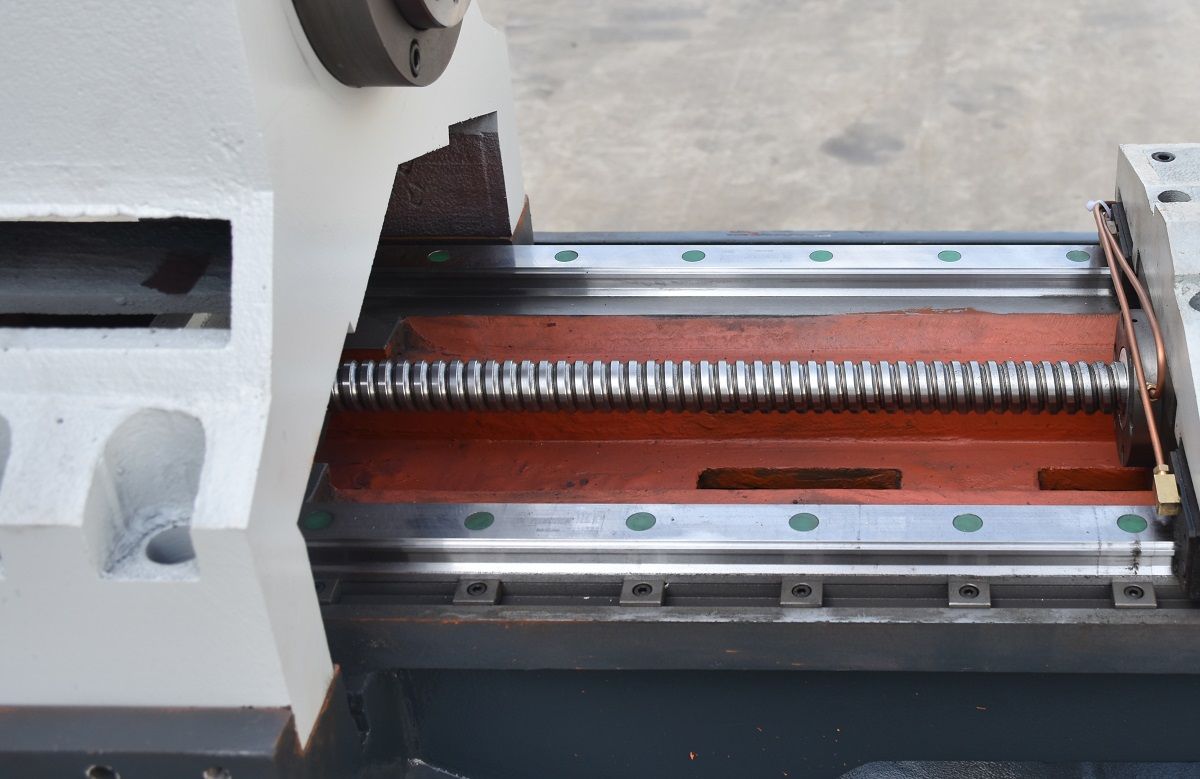

Прочные направляющие каченияПридают станку высокую жесткость и максимальную грузоподъемность. Направляющие не требуют больших затрат на обслуживание – достаточно регулярно добавлять смазку. Это позволит сохранить характеристики узла – скорость, плавность хода и точность в течение долгого времени. Страна-производитель – Тайвань. |
 |

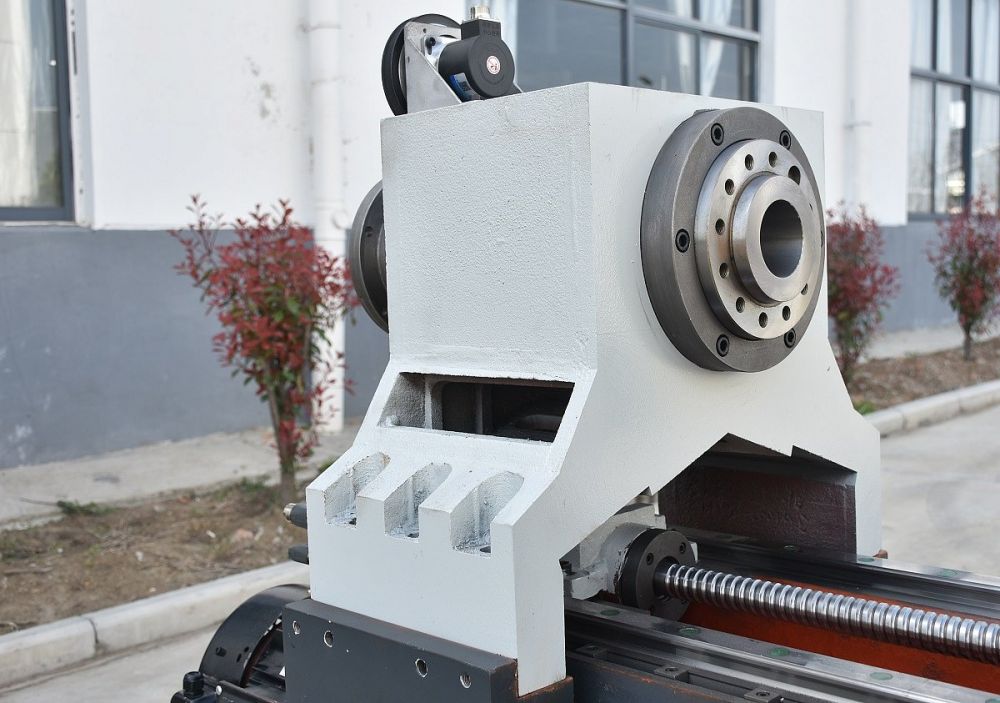

Шпиндель с проходным отверстием 49 ммУзел имеет два ряда роликовых подшипников. Вместе с радиально-упорными шарикоподшипниками они позволяют шпинделю выдерживать нагрузки. |
 |

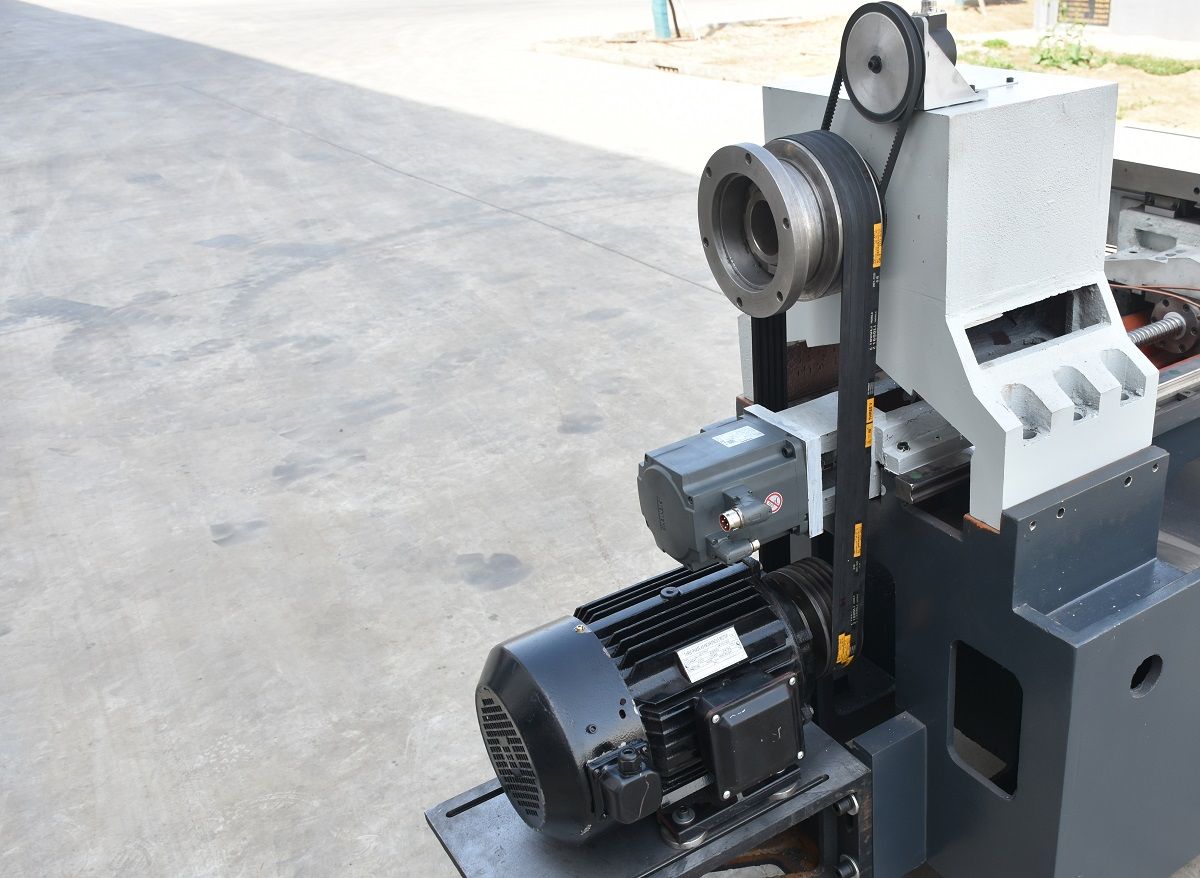

Симметричный блок базирования шпинделяДанный принцип конструирования равномерно распределяет нагрузку между шпинделем, блоком его базирования и основанием станка. Это устраняет вибрации и придает дополнительную жесткость, что особенно важно для работы с тяжелыми заготовками, а также при импульсной подаче. На станке установлен высокоскоростной двигатель главного привода, имеющий мощность 5,5 кВт. Вращательная энергия передается на шпиндель с помощью ремня. |
 |

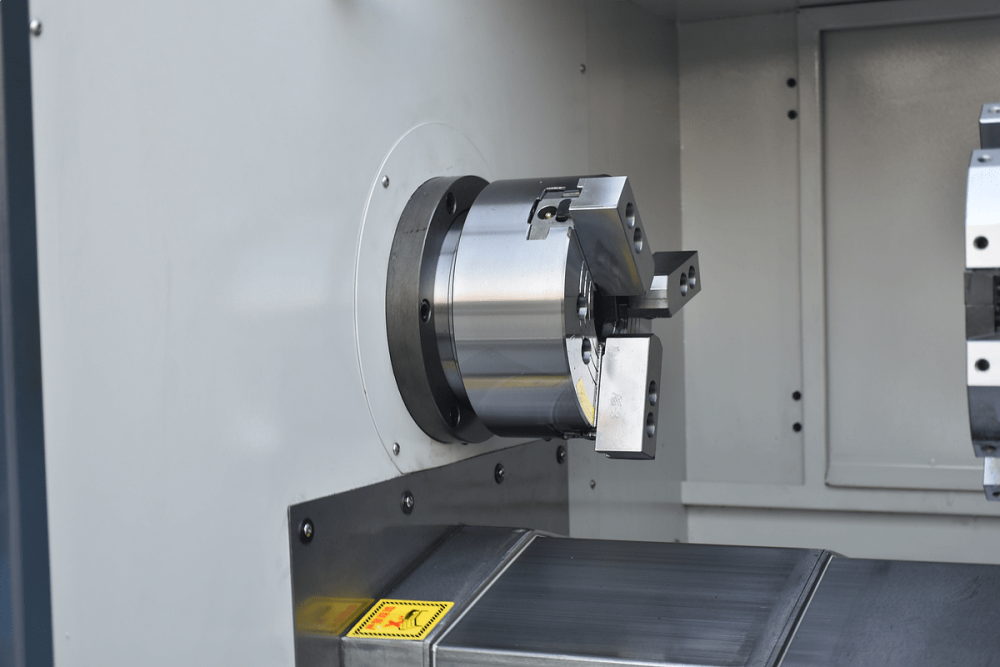

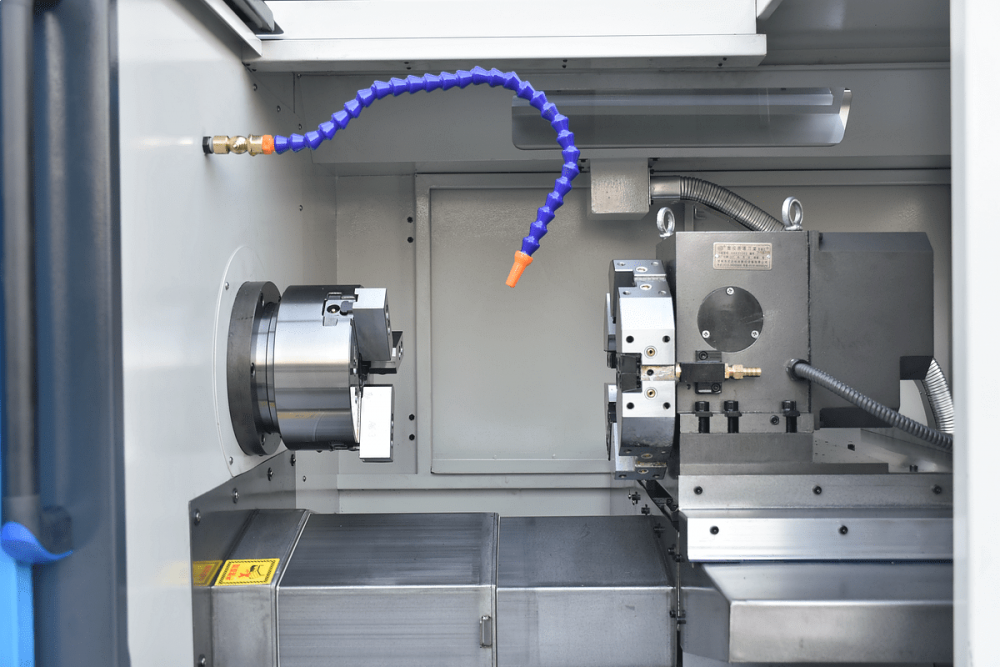

Надежное зажимное устройствоСтанок имеет трехкулачковый зажимной патрон, в котором заготовка закрепляется вручную. Его диаметр – 20 см. Имеется возможность установки пневматических и гидравлических патронов. |
 |

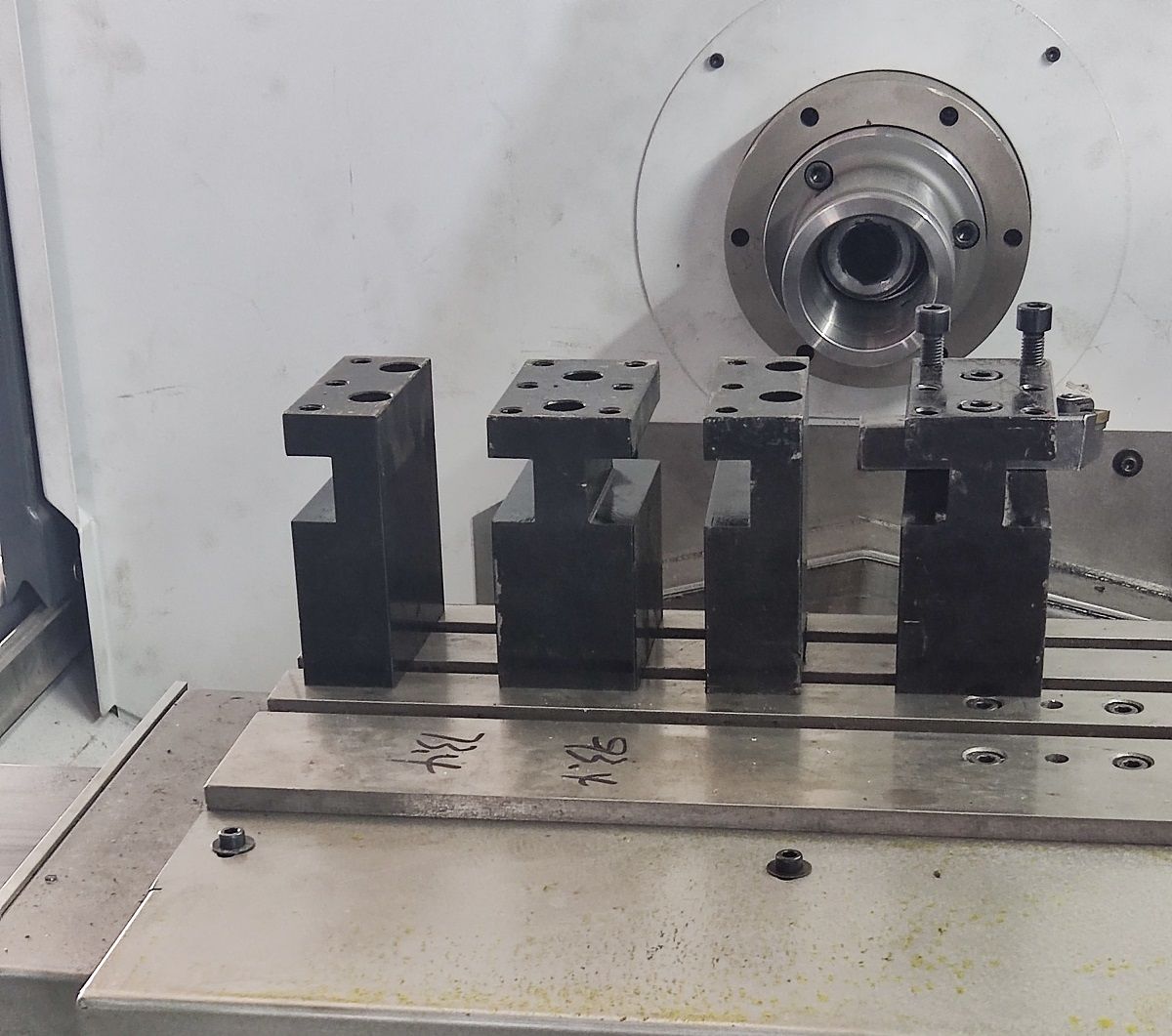

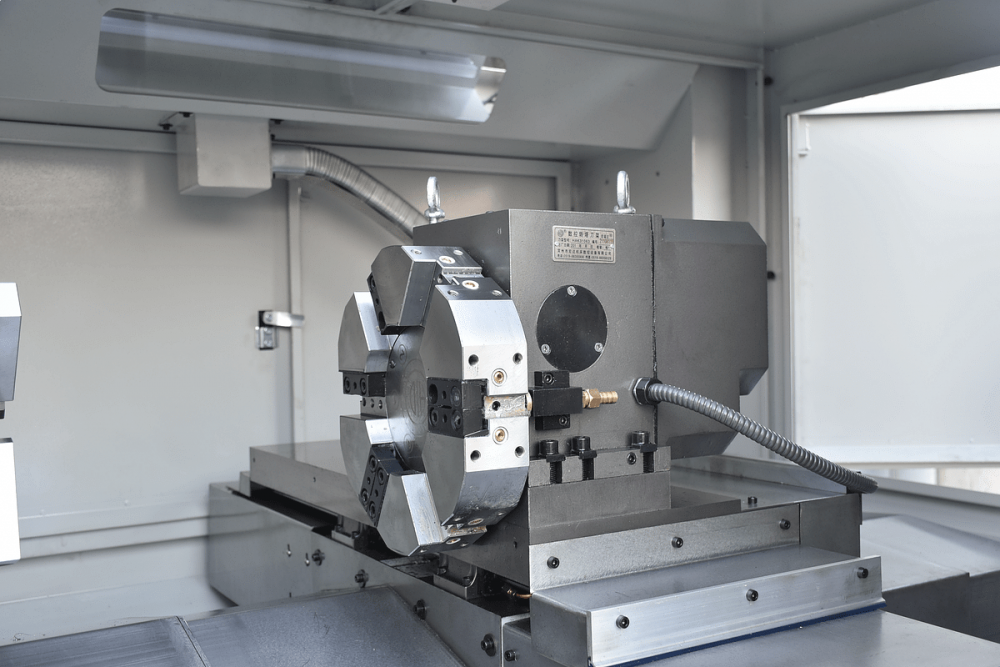

Увеличенная система фиксации инструментаШестипозиционная головка револьверного типа расширяет функциональные возможности станка, по сравнению с четырехпозиционной головкой. На такую головку можно установить резцы для обработки детали по внешнему диаметру. Размер инструмента – 20х20 мм. |
Дополнительные комплектующие
 |

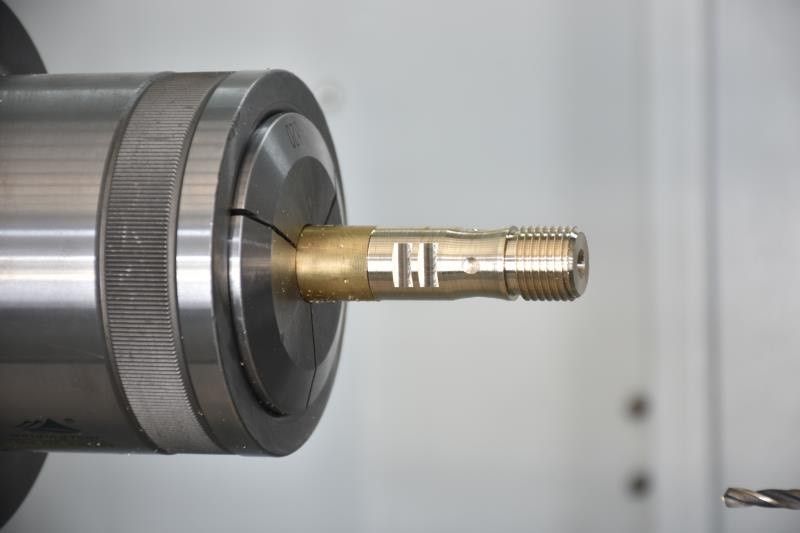

Гидравлический патронЦанговый патрон позволяет работать с прутками диаметром до 45 мм.
|
 |
Автоматический выбор инструментаРежущий инструмент размером 20 x 20 мм закрепляется в держателе на базовой плите суппорта. Инструмент меняется автоматически, что позволяет сэкономить время и повысить производительность. |
 |

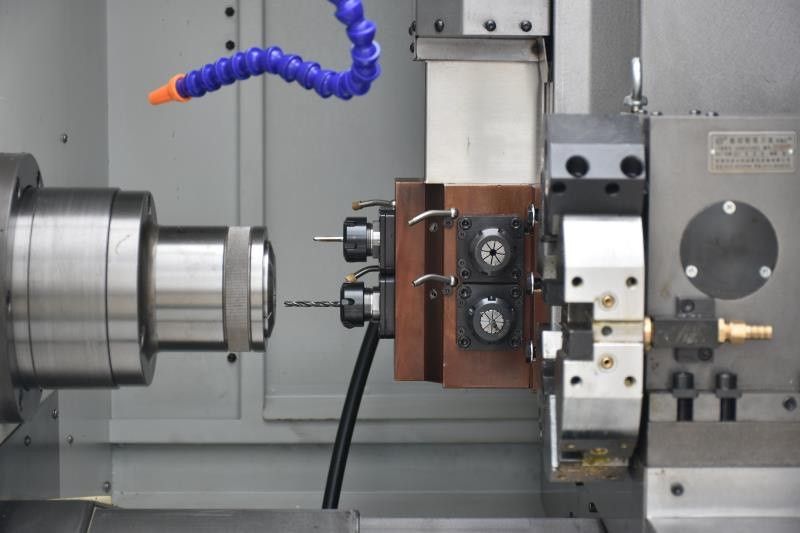

Приводной блок 2+2Узел позволяет сверлить, нарезать резьбы на изделии, а также делать боковое фрезерование на сложных деталях небольшого размера. Инструменты размещаются по схеме 2+2 – это ускоряет и упрощает обработку изделий. |
Технические характеристики
| Модель | MetalTec CK 35×400 |
Габариты обрабатываемых деталей
| Макс. диаметр обработки над станиной, мм | 350 |
| Макс. диаметр обработки над суппортом, мм | 180 |
| Расстояние между центрами, мм | 400 |
Станина и направляющие
| Тип станины | Монолитная станина из чугуна |
| Твердость направляющих станины | HRC 50 |
| Ширина станины, мм | 350 |
| Направляющие по оси Z | Качения (Тайвань) |
| Направляющие по оси X | Качения (Тайвань) |
Система управления и сервоприводы
| Стойка управления | Siemens 808D Advanced |
| Серводвигатели | Siemens |
Шпиндель
| Диаметр отверстия в шпинделе, мм | 49 |
| Торец шпинделя | А2-5 |
| Конус шпинделя | MT6 |
| Патрон, мм | 200 |
| Скорость вращения | 2500 об/мин |
Перемещение и скорость подачи
| Ход по оси Х, мм | 350 |
| Ход по оси Z, мм | 250 |
|
Х,Z ускоренная подача, |
10/12 |
Инструмент
| Тип установки инструмента |
6-ти позиционная револьверная голова |
| Количество устанавливаемого инструмента | 6 |
| Размер инструмента, мм | 20 x 20 |
Двигатель
| Мощность шпинделя, кВт | 5,5 |
| Мощность системы охлаждения, Вт | 120 |
Габаритные размеры
| Длина, мм | 2050 |
| Ширина, мм | 1400 |
| Высота, мм | 1620 |
| Вес (нетто), кг | 1800 |
Габаритные размеры в упаковке
| Длина, мм | 2220 |
| Ширина, мм | 1650 |
| Высота, мм | 1880 |
| Вес (нетто), кг | 2000 |
Характеристики
Основные характеристики
-
Мощность главного привода, кВт5,5
-
Количество инструментов6
-
Ход по оси X, мм350
-
Быстрый ход по осям X/Z, м/мин10/12
-
Макс. Ø заготовки, мм350
-
Диаметр патрона, мм200
-
Макс. Ø заготовки над суппортом, мм180
-
Масса, кг1800
-
Макс. Ø заготовки над станиной, мм350
-
Размеры станка (Д x Ш x В), мм2050x1400x1620
