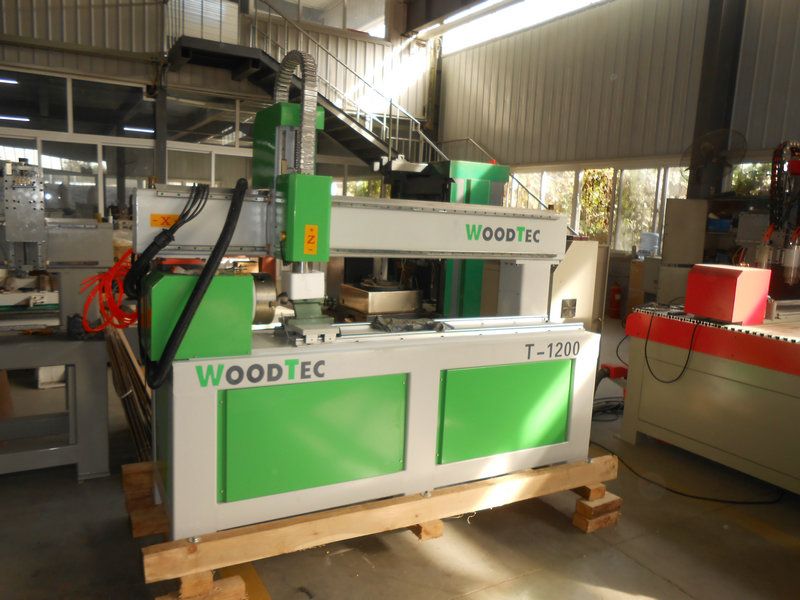

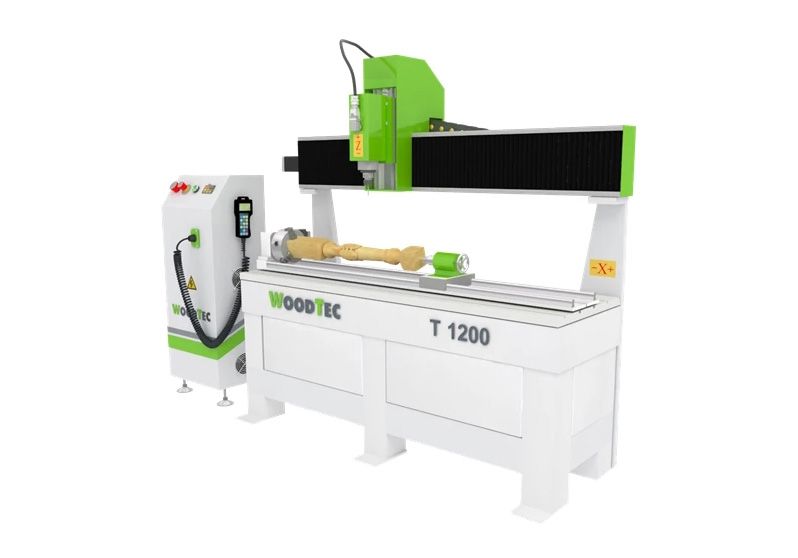

Токарно-фрезерный станок с ЧПУ WoodTec T 1200

Артикул: T 1200

В корзину Узнать цену

WoodTec T 1200– эффективная и высокоточная машина для производства элементов круглого сечения мебели и лестниц.

Описание

WoodTec T 1200– эффективная и высокоточная машина для производства элементов круглого сечения мебели и лестниц.

Обрабатываемые материалы

Различные породы древесины, в том числе твердые – дуб, бук, ясень и другие.

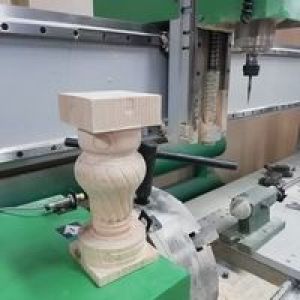

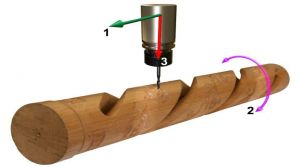

Схема обработки

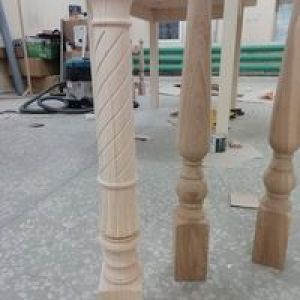

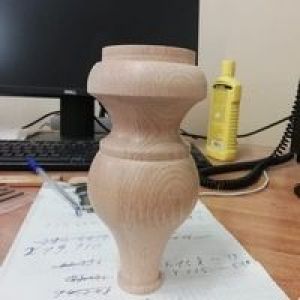

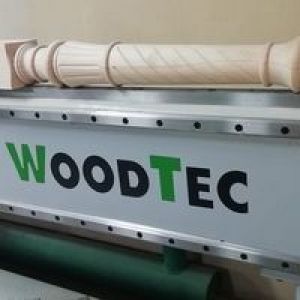

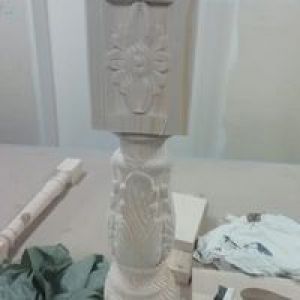

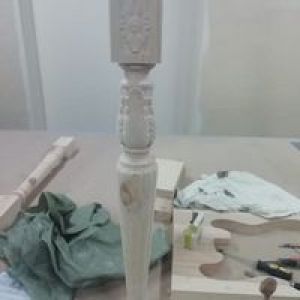

Примеры получаемых изделий

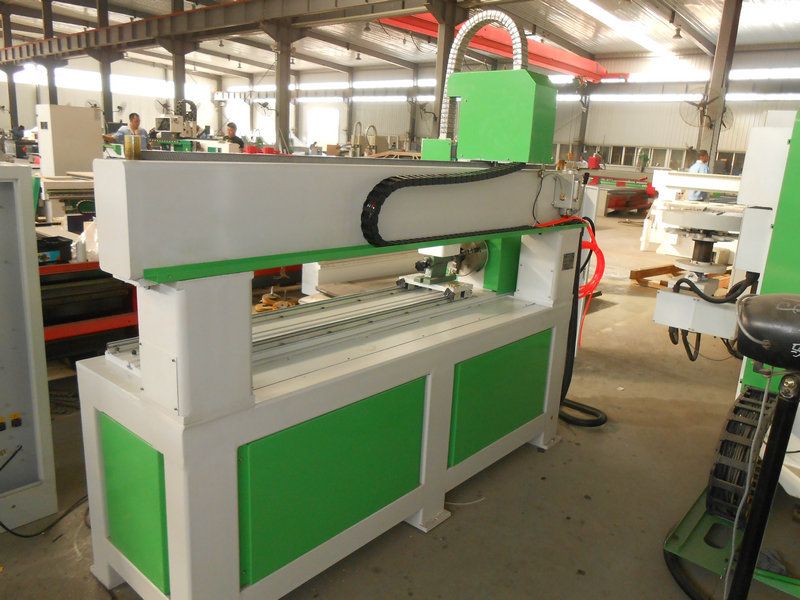

Конструкция станка

Жесткие линейные направляющие

Современные и надежные направляющие фирмы HIWIN (Тайвань) придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по осям X и Z. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

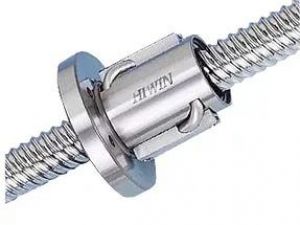

Высокоточные шарико-винтовые пары

Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно.

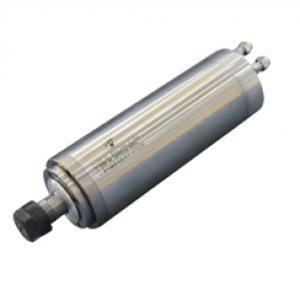

Мощный электрошпиндель

Станок оснащен электрошпинделем с водяным охлаждением от компании HQD (Китай). В него внедрены последние технологические достижения. Высокая мощность (2200 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку балясин в течение длительного времени.

Промышленные двигатели

Шаговые моторы используются для передвижения по всем осям. Отличаются высокой точностью, надежностью и бесперебойной работой.

Современный и эргономичный ЧПУ-контроллер

Пульт Rich AUTO A11 делает ручное управление и настройку станка удобной и простой, а также предотвращает поломку оборудования. Имеется USB-порт, который позволяет загрузить программу обработки напрямую через флешку.

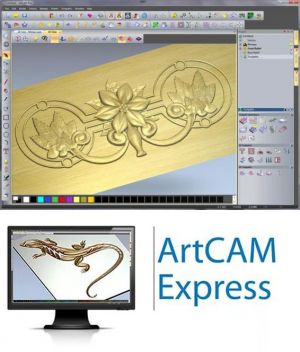

Программа Autodesk ArtCAM

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай 1 2,2 кВт 18 000 об/мин, ER20
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1

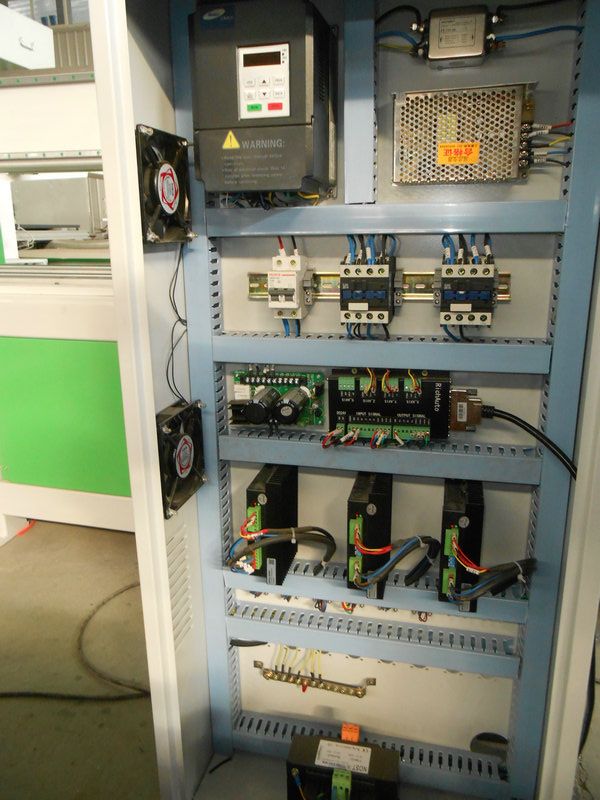

3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком Rich Auto 1 A11 version
5 Шаговые электродвигатели осевого перемещения 3
6 Линейные направляющие прямоугольного сечения по осям X и Z (комплект) 2
7 Шарико-винтовая передача  по оси  Z (комплект) 1
8 Набор фрез для обработки дерева / МДФ / ДСП 1
9 Набор цанг 1 ER20
10 Набор гаечных ключей для обслуживания станка 1
11 Струбцина для механического крепления деталей 8
12 Ящик с ЗИП 1
13 Программное обеспечение 1 на русском языке
14 Руководство пользователя 1 на русском языке

Запчасти

Артикул Фото Наименование Описание Цена
ВТ237977 Индуктивный концевой датчик PA12-F4 Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. $21
ВТ237978 Аспирационный кожух станков с ЧПУ с ручной сменой инструмента Удаляет пыль и грязь с рабочего стола. $75
ВТ237985 Плата NC Studio v5 Управляет фрезерным станком с ЧПУ. Подключается к PCI-шине компьютера с ОС Windows. $65

Технические характеристики

Диаметр обработки, мм До 200
Длина обработки,мм До 1200
Система смены инструмента Ручная (цанговый, фиксация гайкой)
Тип передачи по осям X, Y, Z ШВП
Тип электродвигателей перемещения шаговые
Скорость рабочего хода, м/мин 0 – 10
Скорость холостого хода, м/мин 0 – 20
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 2,2
Тип охлаждения шпинделя водяное
Тип цанги ER20
Посадочный диаметр инструмента, наибольший, мм 13
Напряжение, В 220
Частота тока, Гц 50
Общая установленная мощность, кВт 4,25

Габаритные размеры

Длина, мм 1550
Ширина, мм 1100
Высота, мм 1300
Вес, кг 450

Транспортные данные

Количество мест 1
Место: 1
Длина 2,3 м
Ширина 0,8 м
Высота 1,93 м
Вес (место 1) 450 кг
Объём 3,55 м³
Общий вес 450 кг
Общий объём 3,55 м³

Характеристики

Основные характеристики

  • Размеры станка (Д x Ш x В), мм
    1550 x 1140 x 1300
  • Максимальный диаметр обработки, мм
    200
  • Тип передачи по осям X, Y, Z
    ШВП
  • Частота тока, Гц
    50
  • Посадочный диаметр инструмента (наибольший), мм
    13
  • Тип цанги
    ER20
  • Тип охлаждения шпинделя
    водяное
  • Мощность шпинделя, кВт
    2,2
  • Скорость холостого хода, м/мин
    0 – 20
  • Скорость рабочего хода, м/мин
    0 – 10
  • Система смены инструмента
    Ручная (цанговый, фиксация гайкой)
  • Вес, кг
    450
  • Тип двигателя
    Шаговые
  • Мощность, кВт
    4,25
  • Напряжение, В
    220
  • Максимальная длина обработки, мм
    1200
  • Диапазон скоростей шпинделя, об/мн
    0 – 24 000
