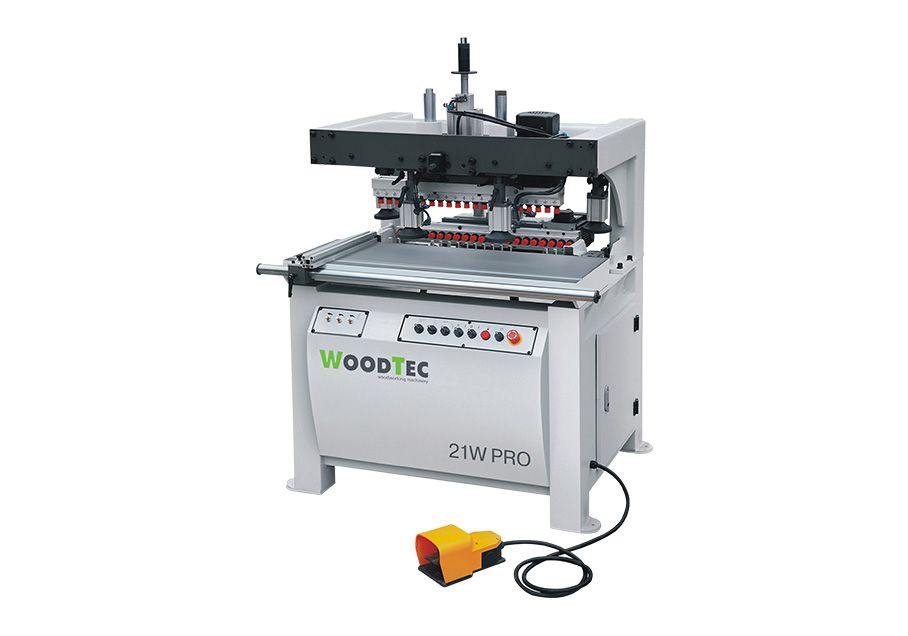

Станок сверлильно-присадочный WoodTec 21W PRO
Артикул: WoodTec 21W PRO
Станок WoodTec 21W PRO – эффективная и высокоточная машина, которая проделывает сквозные и глухие отверстия в плоскостях и торцах различных элементов мебели. Ее конструкция и характеристики позволяют в два раза увеличить производительность работы.
Описание
Станок WoodTec 21W PRO – эффективная и высокоточная машина, которая проделывает сквозные и глухие отверстия в плоскостях и торцах различных элементов мебели. Ее конструкция и характеристики позволяют в два раза увеличить производительность работы.
Станок подходит для использования как в частных мастерских, так и на крупных фабриках. Основное применение – сверление отверстий заготовок, фасадов и щитов для мебели.
По сравнению с аналогичными устройствами станок WoodTec 21W PRO позволяет значительно сэкономить обработки изделий и в два раза повысить эффективность работы.

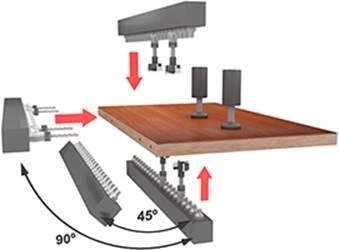

Схема обработки
Особенности
- Пневматическая регулировка угла наклона многошпиндельного агрегата.
- Возможность сверления в пласть и торец деталей, сверление под углом.
- Прижим детали двумя пневматическими цилиндрами.
- Автоматическое управление рабочими операциями (старт-педаль).
- Передвижные боковые упоры.
- Линейка 1,8 м с откидным упором (2 шт.).
- Возможность сверления под петли.
- 2 сверлильных головы.
Конструкция станка
Станок оснащен 2 сверлильными устройствами. На каждое из них установлен 21 шпиндель с шагом 3,2 см. Таким образом можно последовательно или одновременно выполнять сверление изделий в горизонтальном (в торец) и вертикальном (в пласть) направлениях, а также под углом.
Вся работа сверлильных устройств – фиксация изделия и движение поворотного модуля вверх-вниз – осуществляется с помощью пневматической системы.
Второе (вертикальное) сверлильное устройство расположено сверху и не имеет поворотного механизма.
Дополнительные комплектующие
- Поршневой компрессор WoodTec WT-A 3V 100L ($650) – фото
Давление: 8 бар
Объем: 100 л
Вес: 75 кг
Технические характеристики
| Количество шпинделей, шт. | 2 x 21 |
| Межцентровое расстояние шпинделей, мм | 32 |
| Межцентровое расстояние между первым и последним шпинделем, мм | 640 |
| Наклон многошпиндельной головки, ° | 0 - 90 |
| Макс. глубина сверления, мм | 80 |
| Потребляемая эл. мощность, кВт | 2 x 1,5 |
| Давление пневматической системы, бар | 6 - 8 |
Габаритные размеры
| Длина, мм | 1300 |
| Ширина, мм | 1100 |
| Высота, мм | 1650 |
| Вес, кг | 510 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,3 м |
| Ширина | 1,1 м |
| Высота | 1,65 м |
| Вес (место 1) | 510 кг |
| Объём | 2,4 м³ |
| Общий вес | 510 кг |
| Общий объём | 2,4 м³ |
Характеристики
Основные характеристики
-
Наклон многошпиндельной головки, °0 - 90
-
Макс. глубина сверления, мм80
-
Потребляемая мощность, кВт2 х 1,5
-
Расстояние между крайними шпинделями, мм640
-
Расстояние между шпинделями, мм32
-
Количество шпинделей, шт.2 х 21
-
Установленная мощность, кВт2 х 1,5
-
Вес, кг510
-
Размеры станка (Д x Ш x В), мм1300 x 1100 x 1650
-
Давление пневматической системы, бар6 - 8
