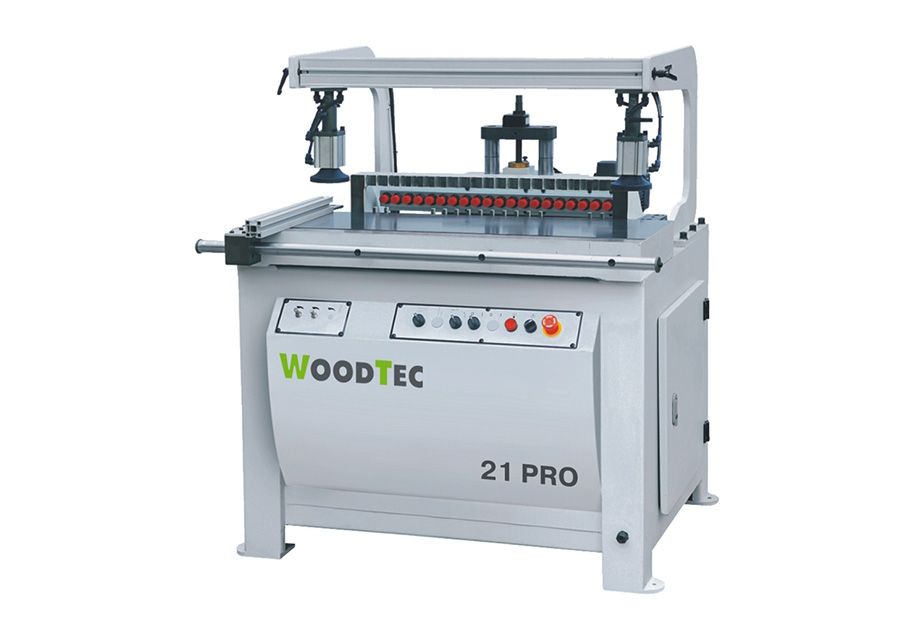

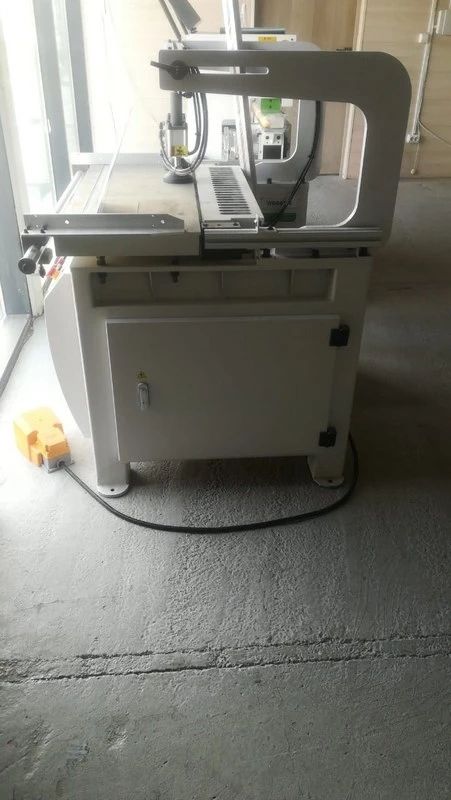

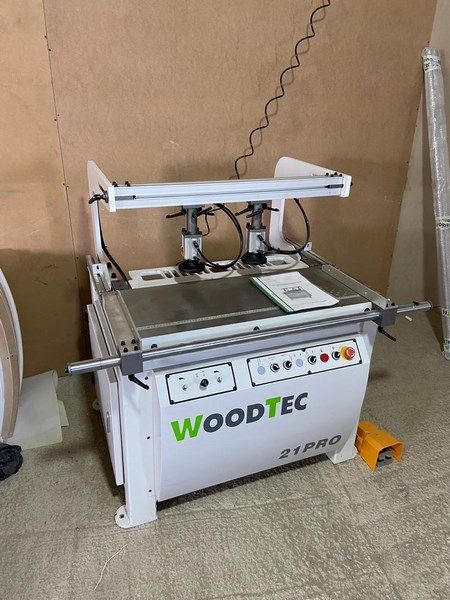

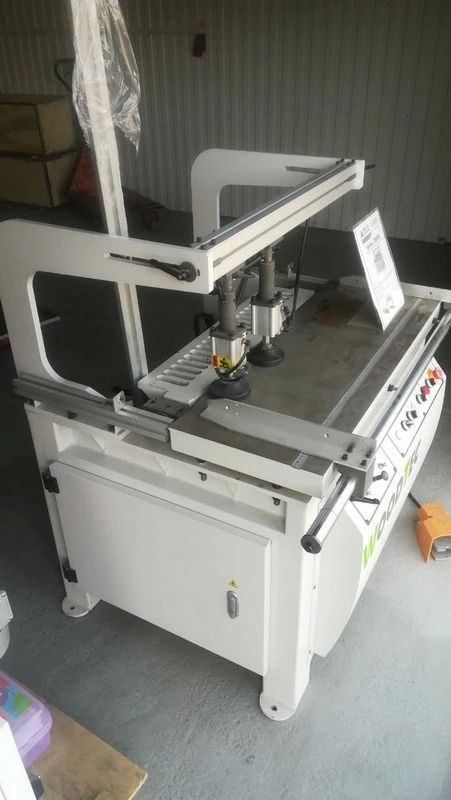

Станок сверлильно-присадочный WoodTec 21 PRO
Артикул: WoodTec 21 PRO
Станок WoodTec 21 PRO – эффективная и высокоточная машина, которая проделывает сквозные и глухие отверстия в плоскостях и торцах различных элементов корпусной мебели.
Описание
Станок WoodTec 21 PRO – эффективная и высокоточная машина, которая проделывает сквозные и глухие отверстия в плоскостях и торцах различных элементов корпусной мебели.

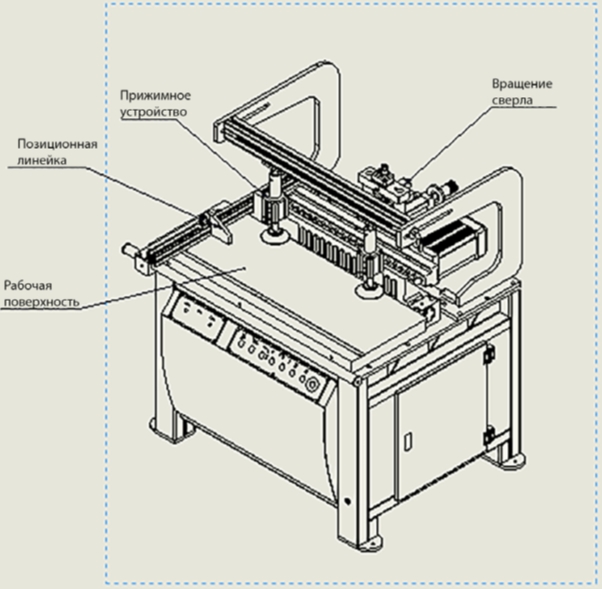

Схема станка
Схема обработки
| Схема обработки изделия | Схема сборки готового изделия |
 |
 |
Особенности
- Пневматическая регулировка угла наклона многошпиндельного агрегата.
- Возможность сверления в пласть и торец деталей, сверление под углом.
- Прижим детали двумя пневматическими цилиндрами.

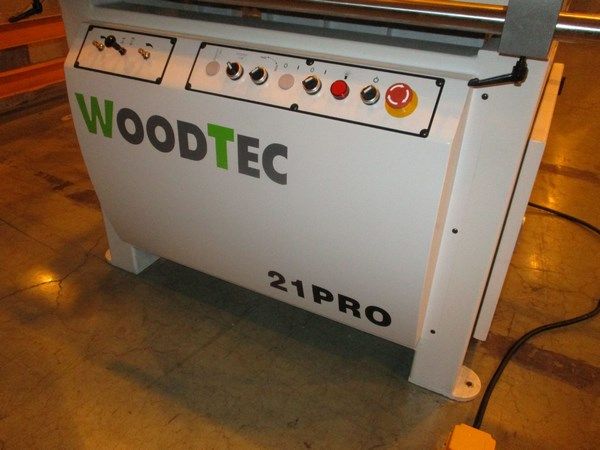

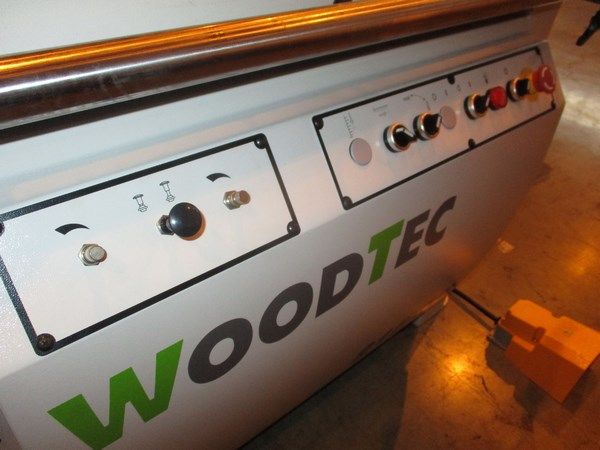

- Автоматическое управление рабочими операциями (старт-педаль).

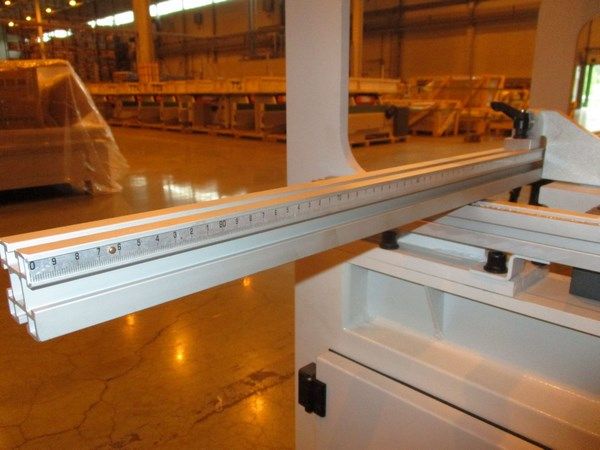

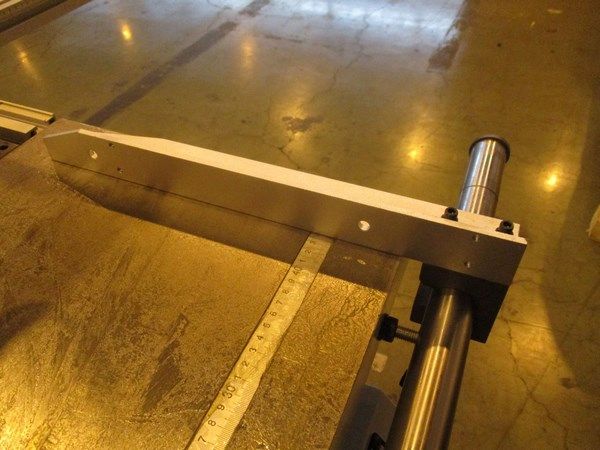

- Направляющая линейка 1,8 м.
- Два передних упора.
Конструкция станка
 |

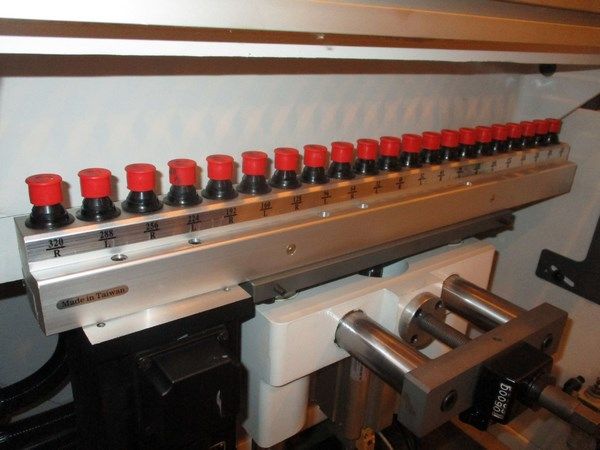

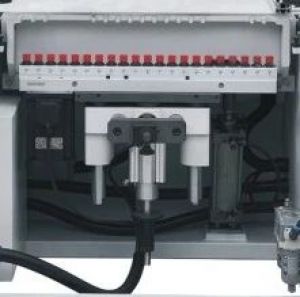

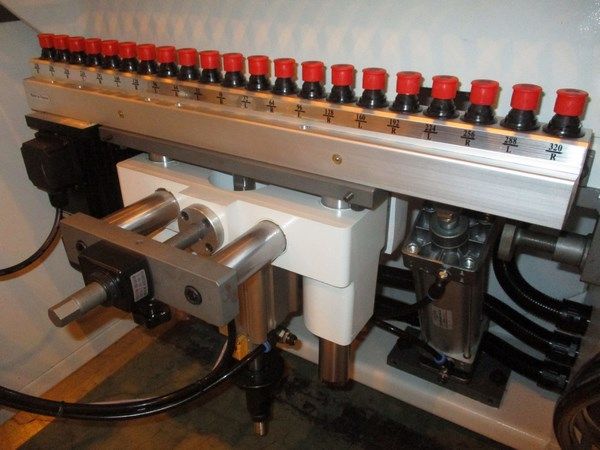

Сверлильное устройствоВыполняет сверление изделий в горизонтальном (в торец) и вертикальном (в пласть) направлениях, а также под углом 45°. |
 |

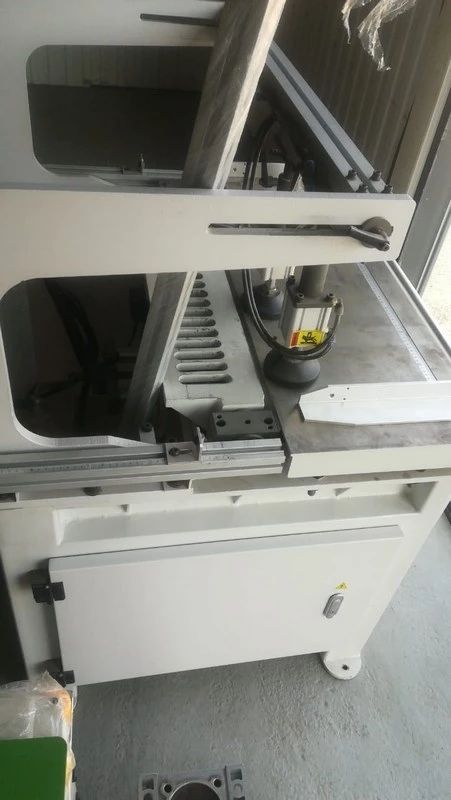

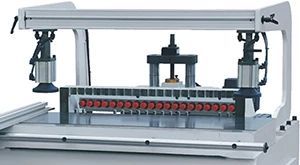

Пневматические прижимыБыстро и надежно фиксируют заготовку на рабочей поверхности. Для активации оператору достаточно нажать на пневматическую педаль. |
Дополнительные комплектующие
- Поршневой компрессор WoodTec WT-A 3V 100L ($650) – фото
Давление: 8 бар
Объем: 100 л
Вес: 75 кг
Технические характеристики
| Количество шпинделей, шт. | 21 |
| Межцентровое расстояние шпинделей, мм | 32 |
| Межцентровое расстояние между первым и последним шпинделем, мм | 640 |
| Наклон многошпиндельной головки, ° | 0 - 90 |
| Макс. глубина сверления, мм | 70 |
| Потребляемая эл. мощность, кВт | 1,5 |
| Давление пневматической системы, бар | 6 - 8 |
Габаритные размеры
| Длина, мм | 1550 |
| Ширина, мм | 1100 |
| Высота, мм | 1220 |
| Вес, кг | 400 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,3 м |
| Ширина | 1,15 м |
| Высота | 1,4 м |
| Вес (место 1) | 400 кг |
| Объём | 2,1 м³ |
| Общий вес | 400 кг |
| Общий объём | 2,1 м³ |
Характеристики
Основные характеристики
-
Расстояние между крайними шпинделями, мм640
-
Расстояние между шпинделями, мм32
-
Количество шпинделей, шт.21
-
Установленная мощность, кВт1,5
-
Вес, кг400
-
Размеры станка (Д x Ш x В), мм1550 x 1100 x 1220
-
Наклон многошпиндельной головки, °0 – 90
-
Макс. глубина сверления, мм70
-
Потребляемая мощность, кВт1,5
-
Давление пневматической системы, бар6 - 8
