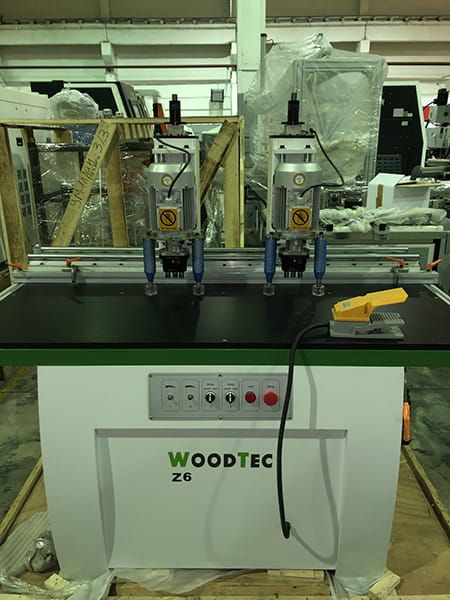

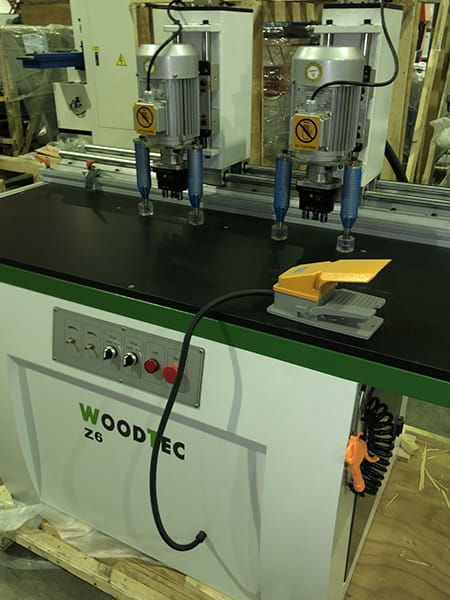

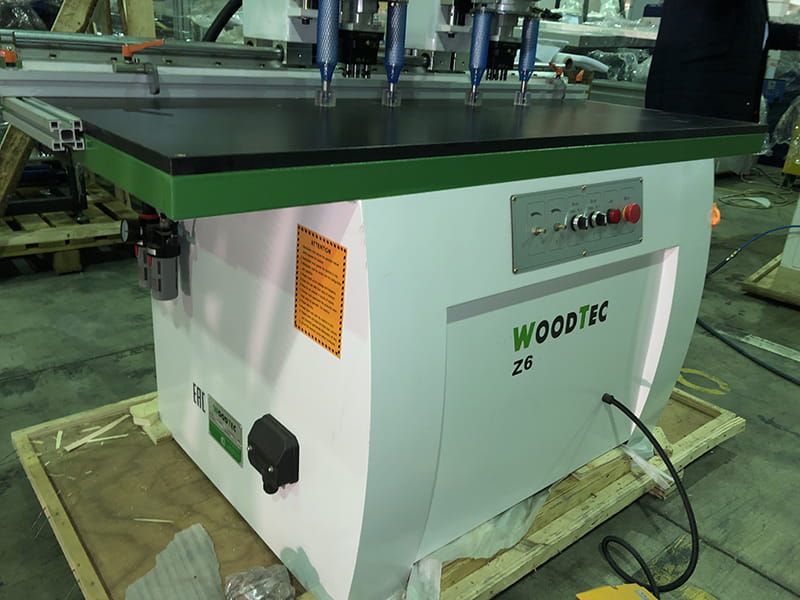

Станок сверлильно-присадочный под петли WoodTec Z6
Артикул: WoodTec Z6

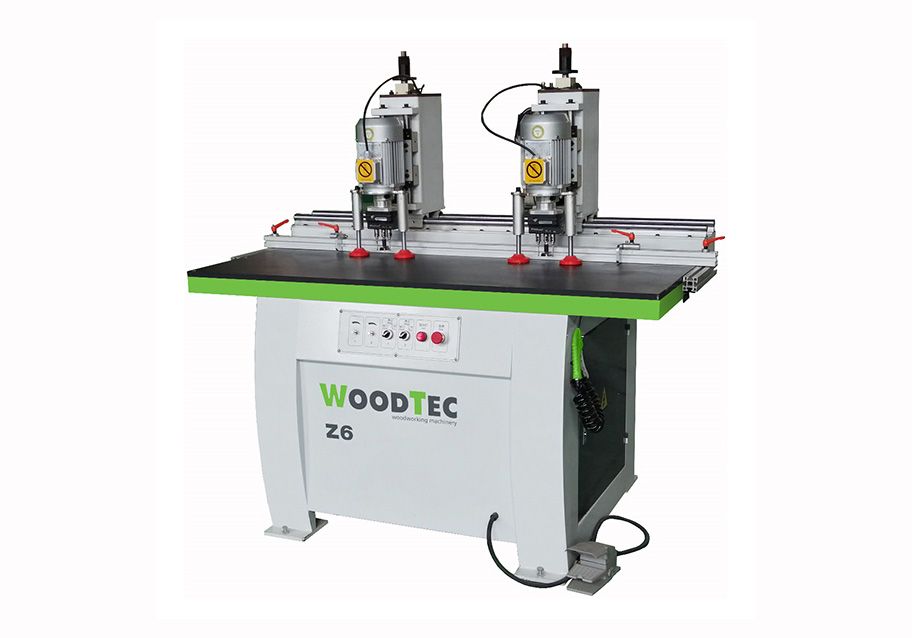

Автоматический станок WoodTec Z6 используется для фрезеровки в мебельных деталях отверстий под петли и их крепежа.
Описание
Автоматический станок WoodTec Z6 используется для фрезеровки в мебельных деталях отверстий под петли и их крепежа.
Схема обработки
| Схема обработки изделия | Схема сборки готового изделия |
 |
 |
Особенности
- Прижим детали четырьмя пневматическими цилиндрами.
- Автоматическое управление рабочими операциями (старт-педаль).
- Боковые линейки (2 шт.).
- Линейка с двумя откидными упорами.
- Пистолет для обдувки станка.
- Перемещение сверлильной группы по направляющим D 25 мм.

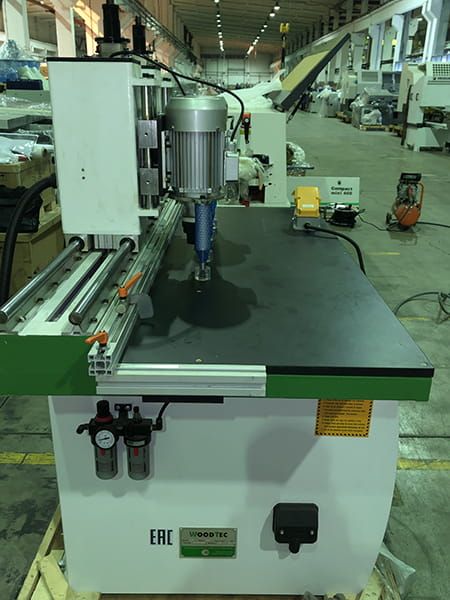

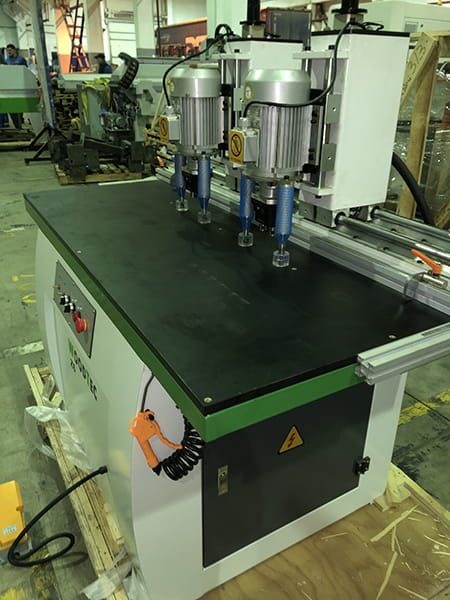

Конструкция станка
 |

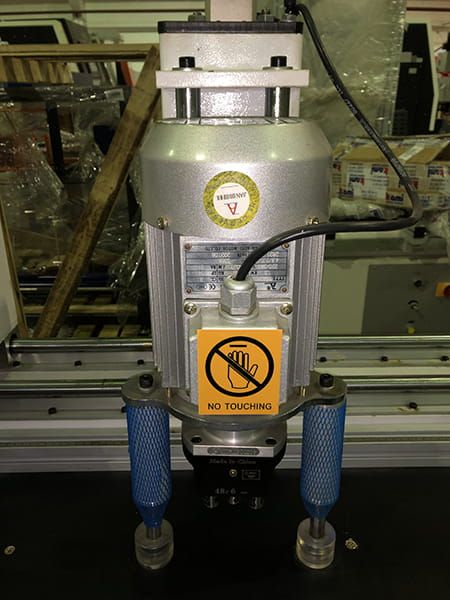

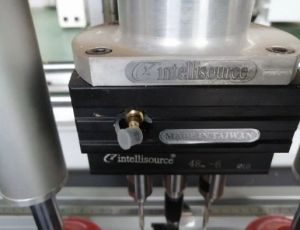

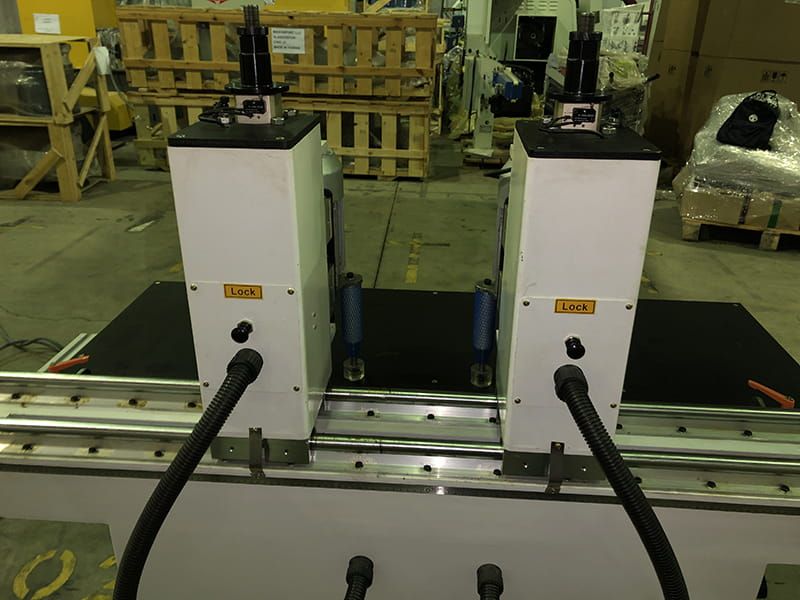

Голова для сверленияГолова 48x6 имеет три шпинделя и три патрона. В два из них устанавливаются сверла для просверливания отверстий под крепеж петли, а в один – концевая фреза, проделывающая чашечное отверстие. Фрезеровка и сверление отверстий проходят одновременно. |
 |

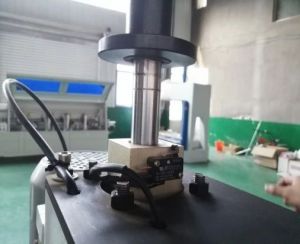

Пневматические прижимыСтанок оснащен четырьмя пневмоприжимами, которые подстраиваются под толщину заготовки и надежно закрепляют ее на рабочем столе. |
 |
Регулятор глубиныГлубина сверления регулируется винтовой системой, которая быстро и точно выполняет перенастройку и дальнейшую работу по заданным параметрам. |
 |

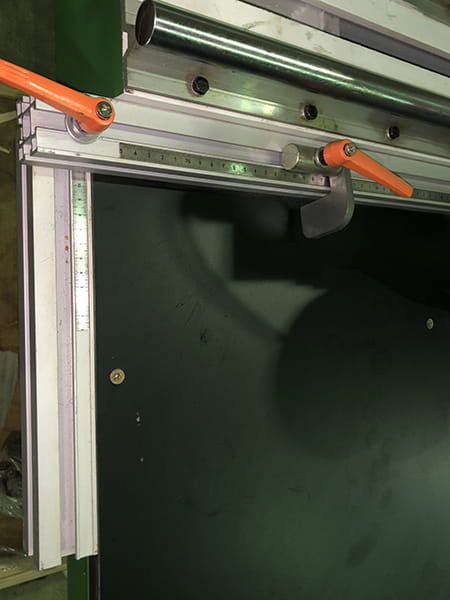

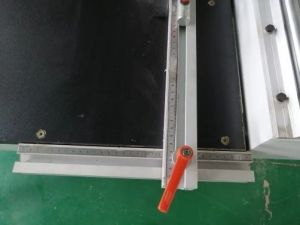

Линейки для базирования заготовкиКомплект состоит из одной длинной линейки (обеспечивает поперечное базирование) и двух боковых. Также имеются два откидных упора, которые закрепляют деталь. Все линейки изготовлены из алюминия. |
 |

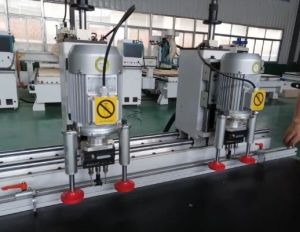

Электрический мотор мощностью 1500 ВтПриводит в движение сверлильный модуль. |
 |

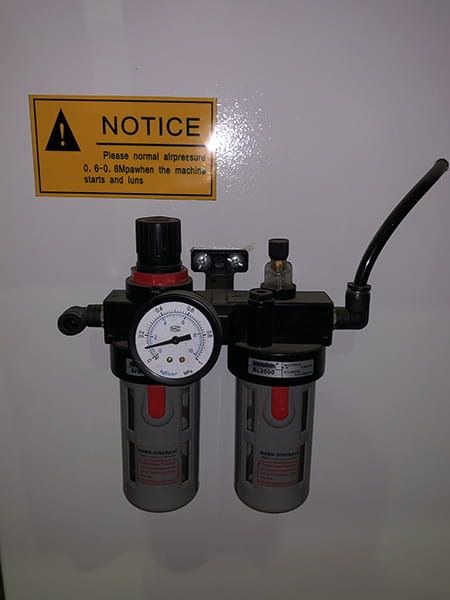

Устройство подготовки сжатого воздухаУдаляет из воздуха грязь и влагу, а также задает и поддерживает необходимое давление воздуха при входе в пневматическую систему. |
 |

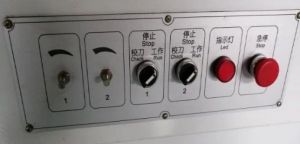

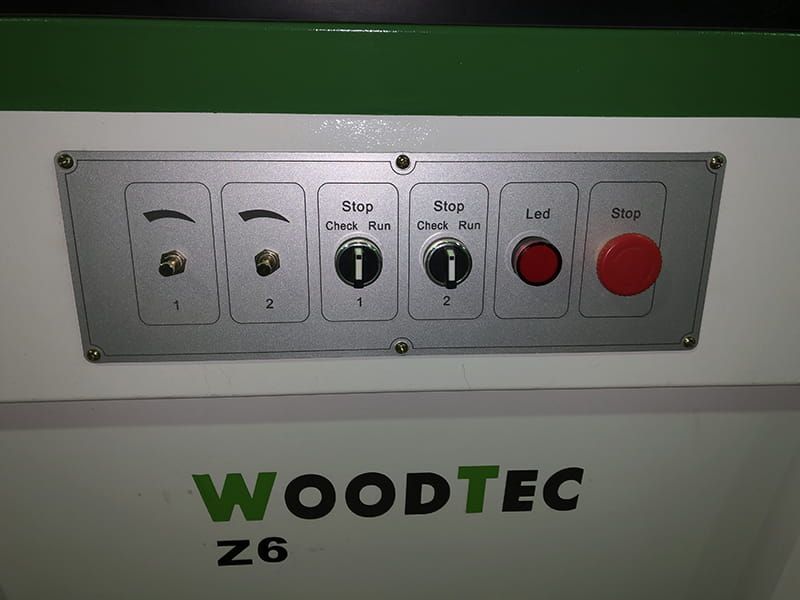

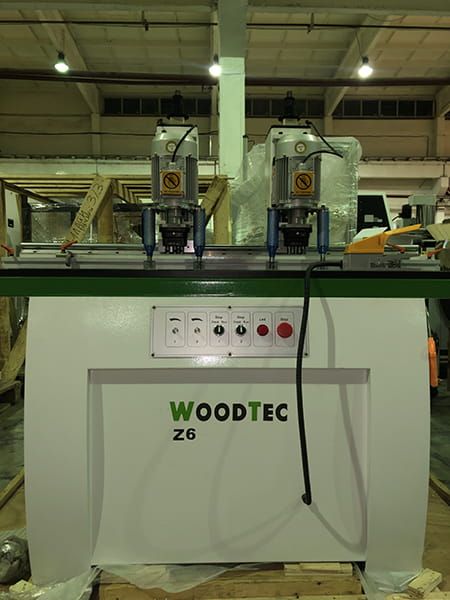

Эргономичная система управленияСтанок оснащен удобным пультом управления, который расположен на комфортном для оператора месте. Позволяет устанавливать все ключевые функции станка и имеет кнопку аварийного отключения. |
 |
Шкаф с электрокомпонентамиСтанок оснащен электротехническими деталями, которые обеспечивают бесперебойную работу в течение долгого времени. Шкаф защищает электрику от воздействий внешней среды. |
 |

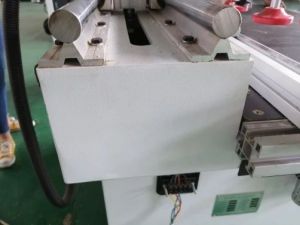

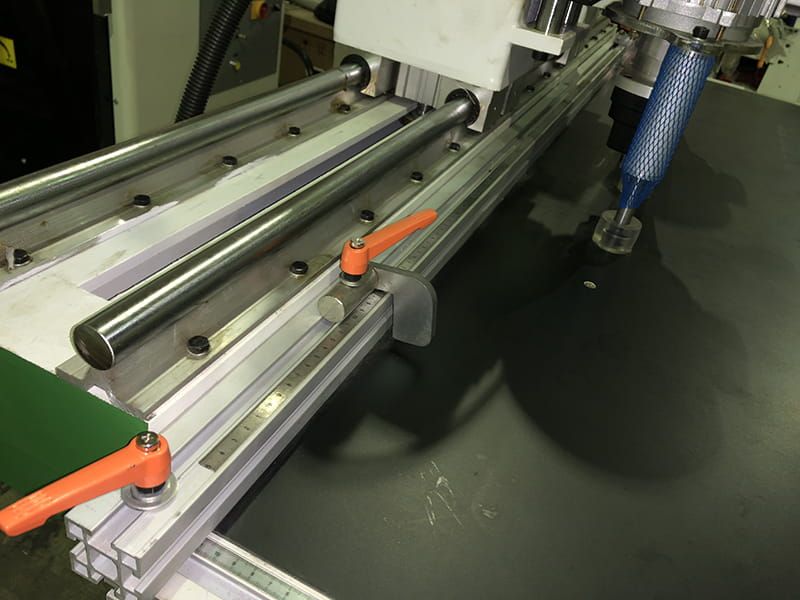

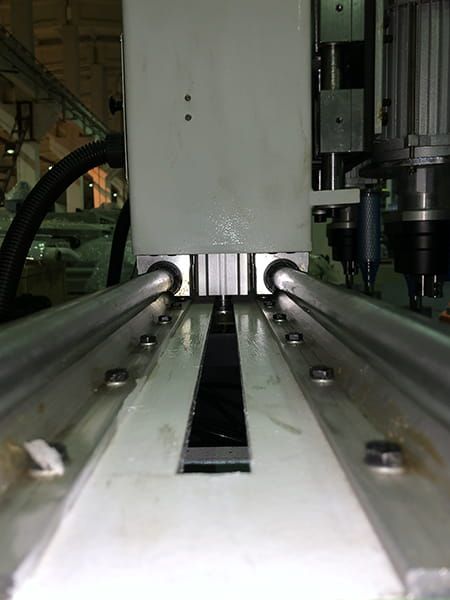

Жесткие высокоточные направляющиеСтанок имеет направляющие диаметром 25 мм. Они предназначены для настройки станка с учетом расстояния между петлями. Параметры устанавливаются вручную. Жесткая конструкция обеспечивает высокую точность позиционирования сверлильного модуля. |
 |

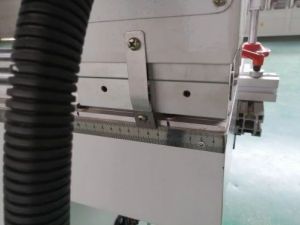

Линейка на каркасе станкаПредназначена для регулирования дистанции между шпинделями. |
Дополнительные комплектующие
- Поршневой компрессор WoodTec WT-A 3V 100L ($650) – фото
Давление: 8 бар
Объем: 100 л
Вес: 75 кг
Технические характеристики
| Количество сверлильных групп, шт. | 2 |
| Максимальный диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 60 |
| Частота оборотов шпинделя, об/мин | 2880 |
| Мощность электродвигателя, кВт | 2 x 1,5 |
| Давление воздуха, МПа | 0,6 - 0,8 |
Габаритные размеры
| Длина, мм | 1700 |
| Ширина, мм | 850 |
| Высота, мм | 1690 |
| Вес, кг | 260 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,72 м |
| Ширина | 1,05 м |
| Высота | 1,69 м |
| Вес (место 1) | 260 кг |
| Объём | 3,05 м³ |
| Общий вес | 260 кг |
| Общий объём | 3,05 м³ |
Характеристики
Основные характеристики
-
Максимальный диаметр сверления, мм35
-
Размеры станка (Д x Ш x В), мм1700 x 850 x 1690
-
Вес, кг260
-
Установленная мощность, кВт3
-
Количество шпинделей, шт.2
-
Обороты шпинделей, об/мн2800
-
Макс. глубина сверления, мм60
-
Давление воздуха, МПа0,6 - 0,8
