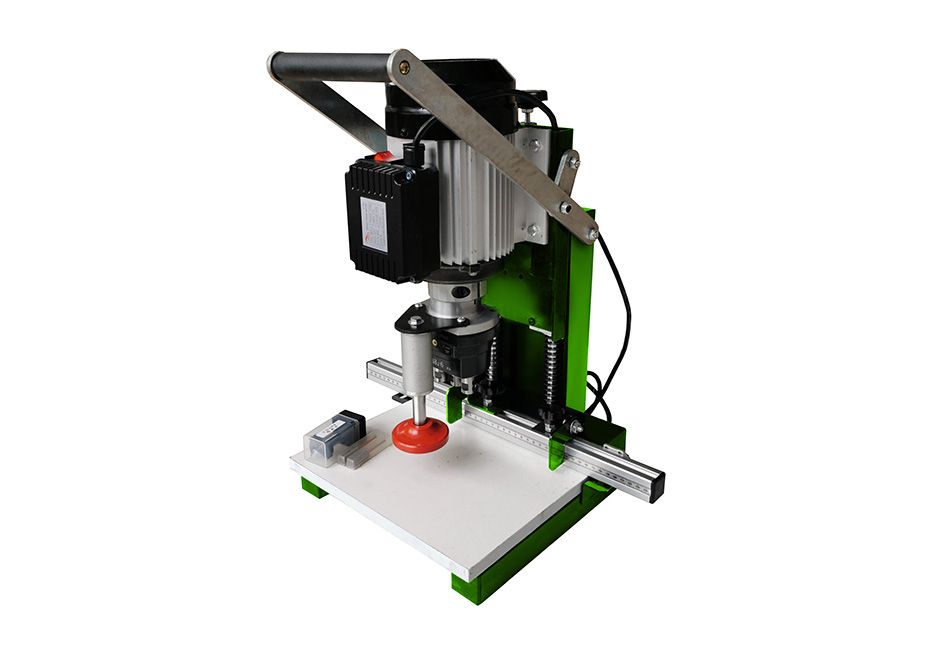

Станок сверлильно-присадочный под петли WoodTec Z1
Артикул: WoodTec Z1
Компактный автоматический станок WoodTec Z1 используется для фрезеровки в мебельных деталях отверстий под петли и площадки.
Описание
Компактный автоматический станок WoodTec Z1 используется для фрезеровки в мебельных деталях отверстий под петли и площадки.

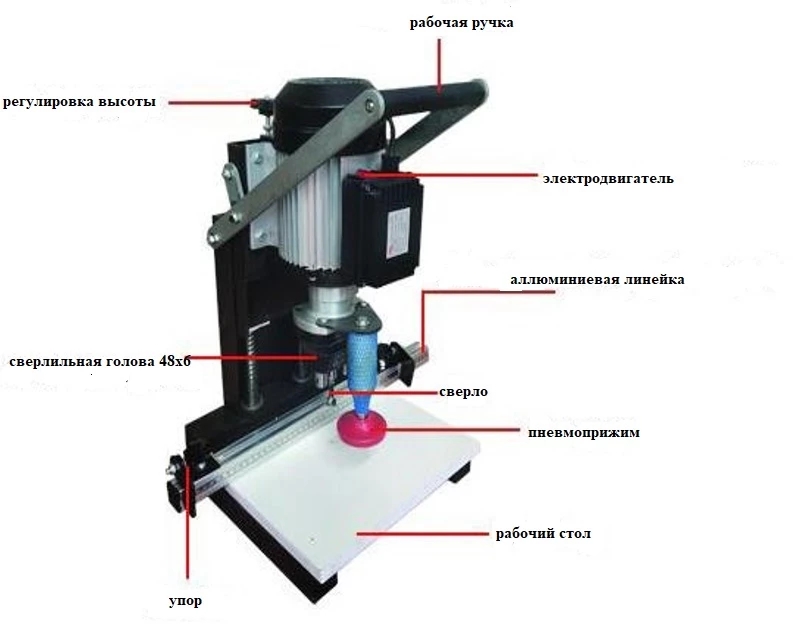

Схема станка
Схема обработки
| Схема обработки изделия | Схема сборки готового изделия |
 |
 |
Преимущества
- Компактные габариты, которые позволяют разместить станок даже в небольшом пространстве.
- Автоматика, которая снижает затраты времени и максимально улучшает качество работы.
- Эргономичность. В ручном режиме станок управляется рычагом. При этом не нужно обеспечивать подачу сжатого воздуха.
- Простота использования. Агрегат можно подключить к обычной 220-вольтной розетке.
Конструкция станка
 |

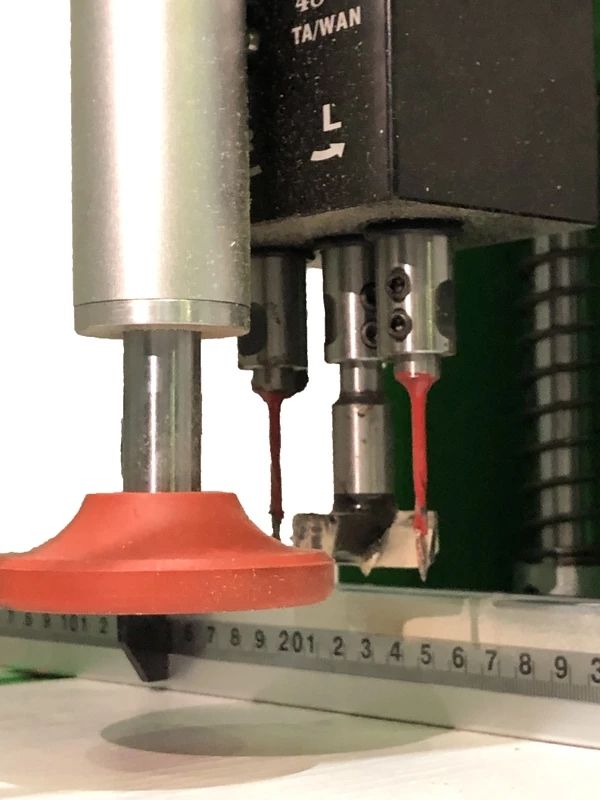

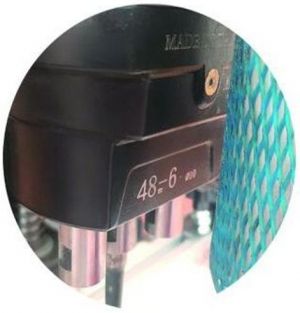

Голова для сверленияГолова 48x6 имеет три шпинделя и три патрона. В два из них устанавливаются сверла для просверливания отверстий под крепеж петли, а в один – концевая фреза, проделывающая чашечное отверстие. Фрезеровка и сверление отверстий проходят одновременно. |
Технические характеристики
| Количество сверлильных групп, шт. | 1 |
| Максимальный диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 40 |
| Частота оборотов шпинделя, об/мин | 2880 |
| Мощность электродвигателя, кВт | 1,1 |
| Рабочее напряжение, В | 220 |
| Размер под петли | 48 x 6 |
Габаритные размеры
| Длина, мм | 520 |
| Ширина, мм | 520 |
| Высота, мм | 540 |
| Вес, кг | 20 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 0,52 м |
| Ширина | 0,52 м |
| Высота | 0,54 м |
| Вес (место 1) | 20 кг |
| Объём | 0,15 м³ |
| Общий вес | 20 кг |
| Общий объём | 0,15 м³ |
Характеристики
Основные характеристики
-
Напряжение, В220
-
Макс. глубина сверления, мм40
-
Размеры станка (Д x Ш x В), мм520 x 520 x 540
-
Вес, кг20
-
Установленная мощность, кВт1,1
-
Количество шпинделей, шт.1
-
Обороты шпинделей, об/мн2880
-
Максимальный диаметр сверления, мм35
-
Размер под петли48 x 6
