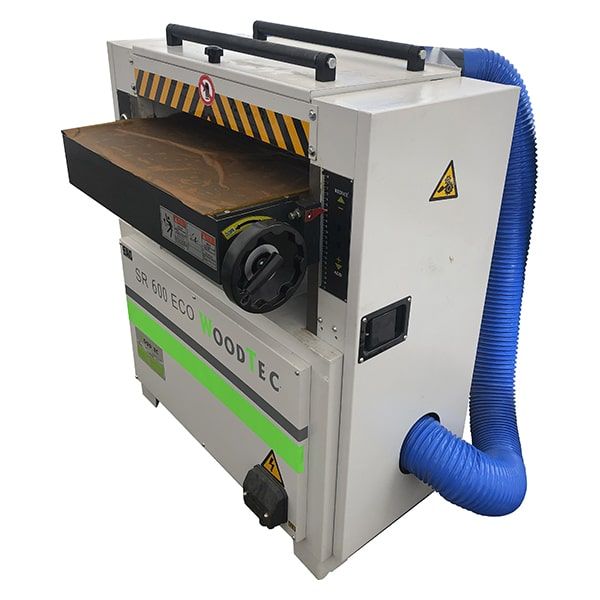

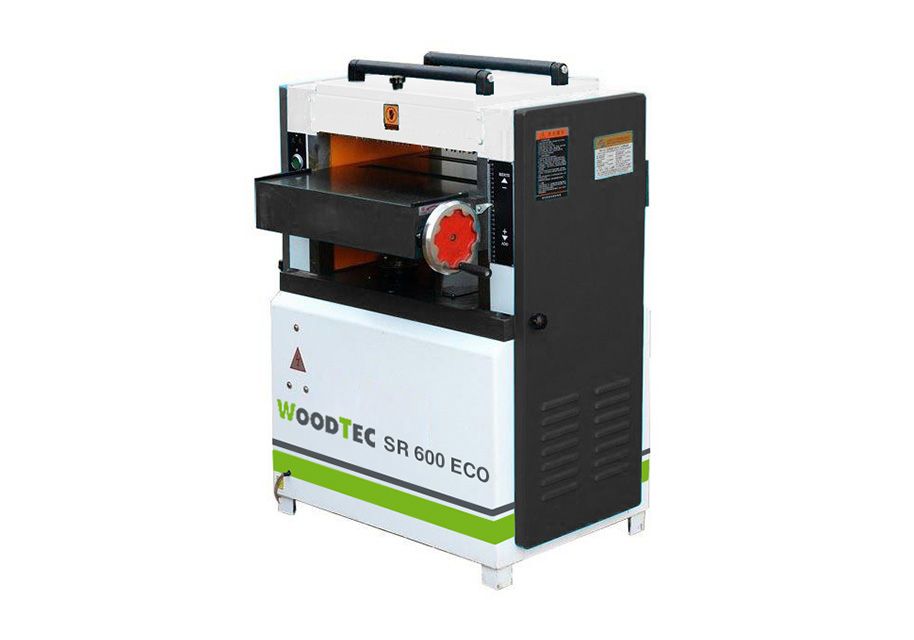

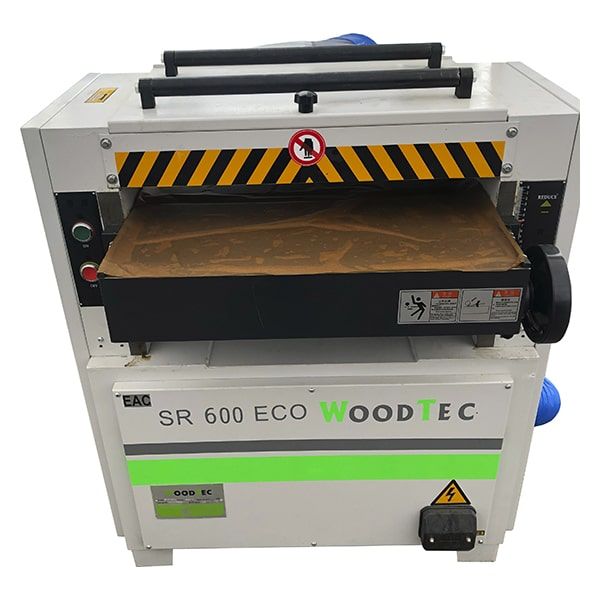

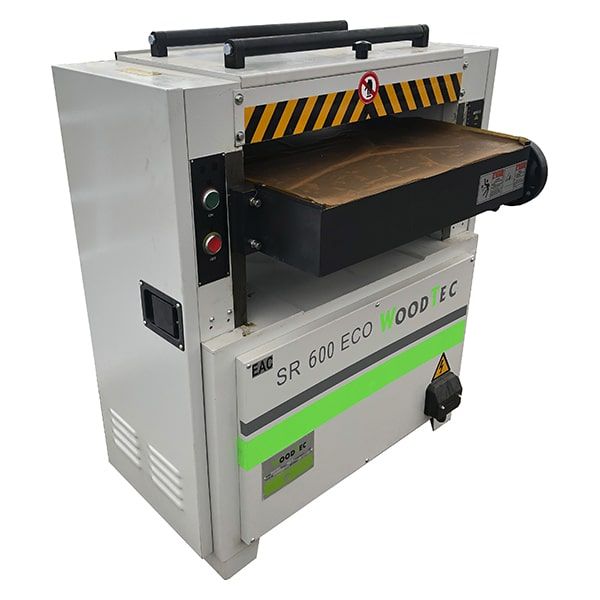

Станок рейсмусовый WoodTec SR 600 ECO
Артикул: WoodTec SR 600 ECO
Станок WoodTec SR 600 ECO используется для продольного строгания по одной стороне при изготовлении плоских изделий из дерева. Обработка осуществляется в размер по толщине.
Описание
Станок WoodTec SR 600 ECO используется для продольного строгания по одной стороне при изготовлении плоских изделий из дерева. Обработка осуществляется в размер по толщине.
Сферы применения
Машина широко применяется на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, клееные щиты, мебель и т.д.
Схема обработки
Отличительные особенности
- Секционный подающий вал позволяет одновременно подавать заготовки разной толщины.
- Рабочий стол станка оснащен двумя гладкими роликами, которые исключают застревание заготовки при обработке.
- Настройка стола на размер обработки осуществляется с помощью маховика по миллиметровой шкале.
- Оснащен когтевой защитой, предотвращающей выброс заготовки.
Конструкция станка
|
|
Литой рабочий стол из чугунаРабочая поверхность имеет дополнительные ребра, повышающие жесткость. Стол устанавливается на двух опорах и имеет винты для дополнительной фиксации в необходимом положении. |
 |
Направляющие рабочего столаРабочий стол передвигается четырьмя направляющими, которые предотвращают перекашивание. Рукоятки прочно закрепляют стол. |
 |
Ролики для перемещения заготовокДва ролика, установленных на рабочей поверхности, улучшают скольжение заготовки по столешнице. Это особенно важно при обработке изделий из хвойных пород древесины. |
 |
Механизм подающего и вытяжного валовПриводится в движение передачей из цепей. |
 |
Подающий вал секционного типаДанная конструкция вала дает возможность одновременной подачи на станок изделий разной толщины с максимальным перепадом в 3 мм. Таким образом, значительно повышается производительность станка. |
|
|
Регулировка высоты столаОператор может поднять или опустить стол вручную, вращая маховик. Выставленная настройка закрепляется с помощью винта. |
|
|

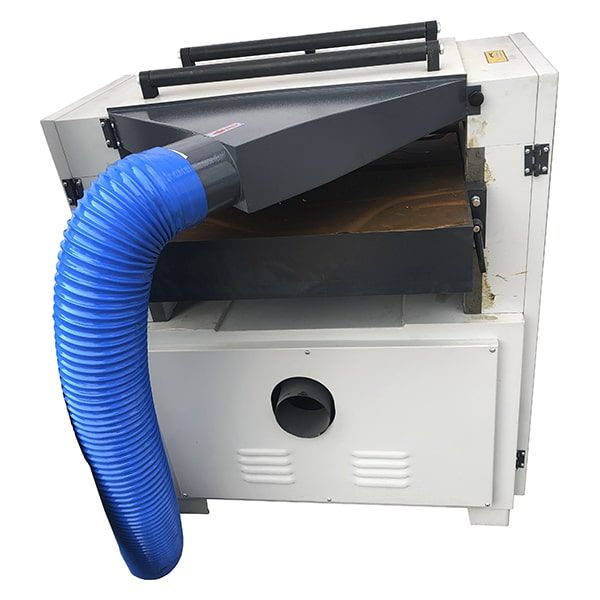

Встроенный аспираторОператору достаточно присоединить к аспиратору сборочный мешок. Данное решение исключает необходимость покупки отдельного устройства для удаления отходов. |
 |
Неприводные роликиНа верхней части станка имеются ролики. Оператор, работающий на приеме, перемещает по ним изделие для дальнейшего возвращения работнику на входе. |
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 985 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 491 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 287 ₽)
Технические характеристики
| Ширина, наибольшая, мм | 610 |
| Толщина, наименьшая, мм | 8 |
| Толщина наибольшая, мм | 180 |
| Длина не менее, мм | 200 |
| Толщина снимаемого слоя, наибольшая, мм | 5 |
| Диаметр ножевого вала, мм | 75 |
| Количество ножей, шт | 4 |
| Скорость подачи заготовки, м/мин | 7; 10 |
| Частота вращения ножевого вала, об/мин | 5100 |
| Мощность электродвигателя привода ножевого вала и подачи, кВт | 5,5 |
Габаритные размеры
| Длина, мм | 790 |
| Ширина, мм | 980 |
| Высота, мм | 1130 |
| Вес, кг | 390 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 0,95 м |
| Ширина | 0,85 м |
| Высота | 1,3 м |
| Вес (место 1) | 390 кг |
| Объём | 1,04 м³ |
| Общий вес | 390 кг |
| Общий объём | 1,04 м³ |
Характеристики
Основные характеристики
-
Мощность, кВт5,5
-
Количество ножей, шт.4
-
Длина не менее, мм200
-
Толщина наибольшая, мм180
-
Толщина, наименьшая, мм8
-
Ширина, наибольшая, мм610
-
Вес, кг390
-
Размеры станка (Д x Ш x В), мм790 x 980 x 1130
-
Частота вращения ножевого вала, об/мн5100
-
Диаметр ножевого вала, мм75
-
Максимальная толщина снимаемого слоя, мм5
-
Скорость подачи заготовки, м/мин7; 10
