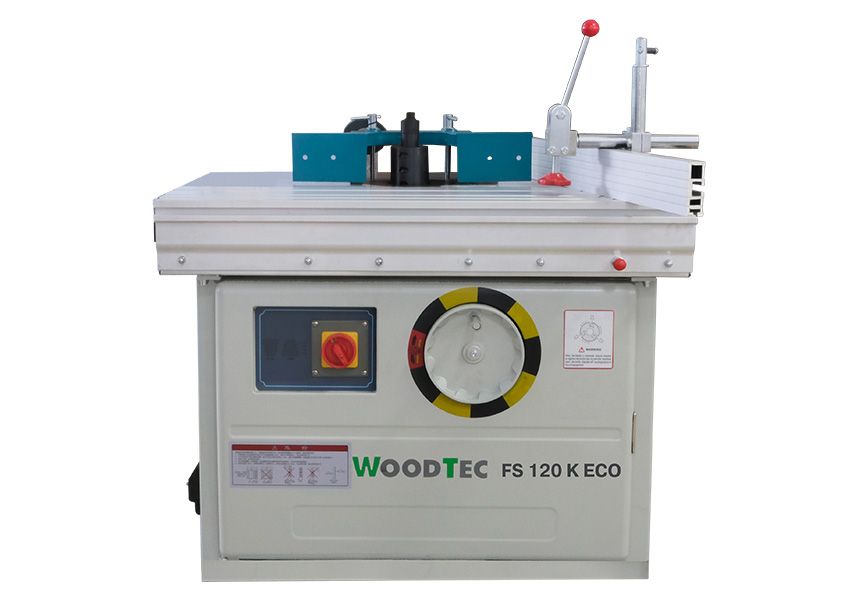

Станок фрезерный WoodTec FS 120 K ECO

Артикул: WoodTec FS 120 K ECO

В корзину Узнать цену

Станок WoodTec FS 120 K ECO используется для продольной фрезеровки деревянных дверей, оконных рам, погонажных изделий и т.д.

Описание

Станок WoodTec FS 120 K ECO используется для продольной фрезеровки деревянных дверей, оконных рам, погонажных изделий и т.д.

Сферы применения

Машина широко применяется на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, мебель и т.д.

Схема обработки

Продольное фрезерование Фрезерование шипов и проушин Криволинейное фрезерование по шаблону

Отличительные особенности

  • Подъем и опускание шпинделя осуществляется с помощью маховика.
  • Перемещение каретки по двум цилиндрическим направляющим, установленным на станине станка.
  • Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки.

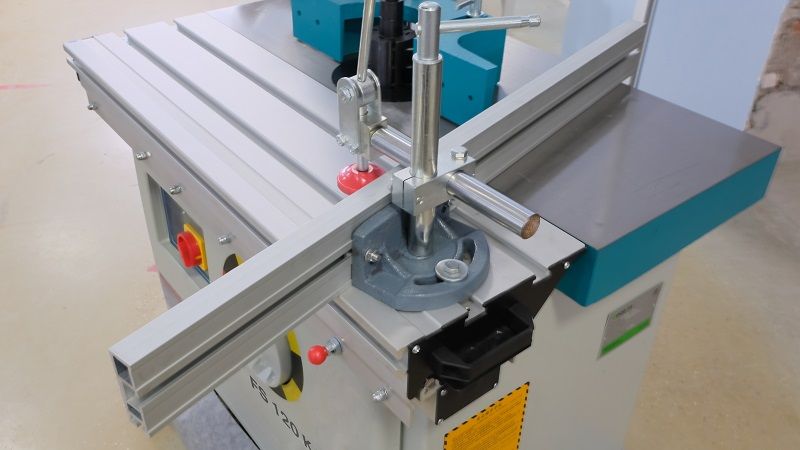

  • Эксцентриковый зажим в комплекте.
  • Диаметр шпинделя 35 мм.

Конструкция станка

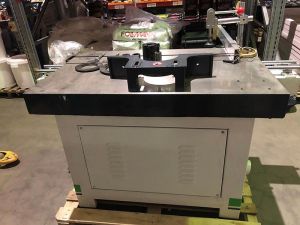

Литая чугунная конструкция

Рабочая поверхность и упор для фрезера отлиты из серого чугуна и имеют дополнительные ребра. Таким образом, конструкция устойчива к износу и сохраняет свою геометрию.

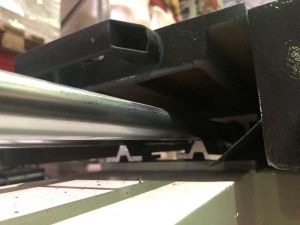

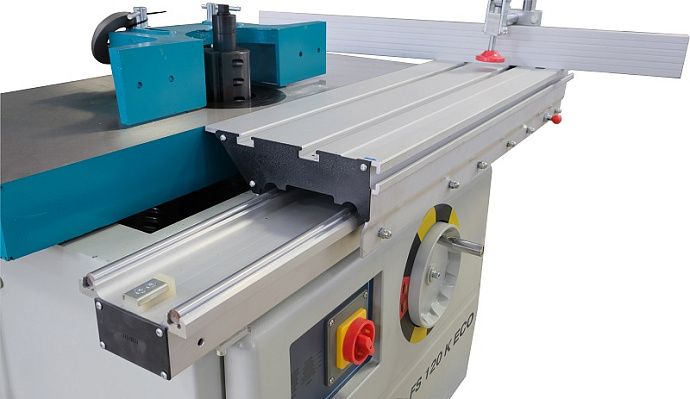

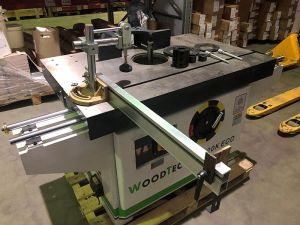

Точная каретка

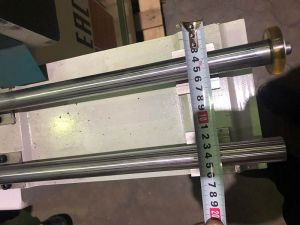

Каретка передвигается по направляющим, которые размещены на каркасе станка (межценстровое расстояние – 10 см), в линейных подшипниках. Такая конструкция позволила добиться идеальной точности и плавности движения, а также полного отсутствия люфта.





Отверстие для крупных фрез

В столе проделано отверстие диаметром 22 см, что позволяет оснастить станок фрезами больших калибров.

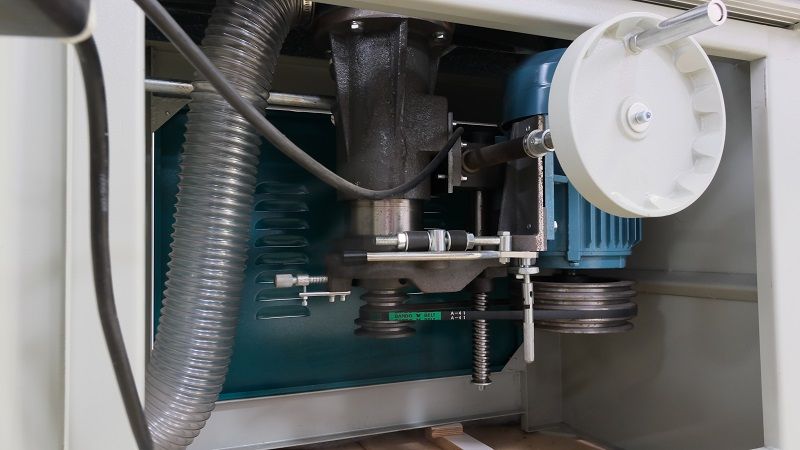

Шпиндель фрезера с литым корпусом

Гасит вибрации в ходе работы, улучшает точность обработки и обеспечивает долговечность станка.

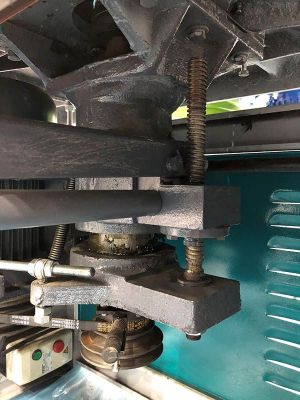

Фиксатор шпинделя

Специальный механизм фиксирует шпиндель в корпусе после установки высоты обработки. Таким образом, предотвращается его смещение в вертикальной плоскости.

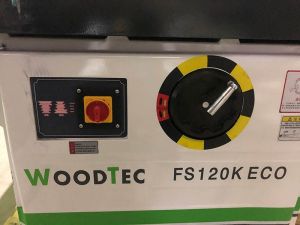

Удобный контроллер

Пульт управления спроектирован таким образом, чтобы его мог быстро и просто освоить работник, не имеющий специальных навыков и опыта.

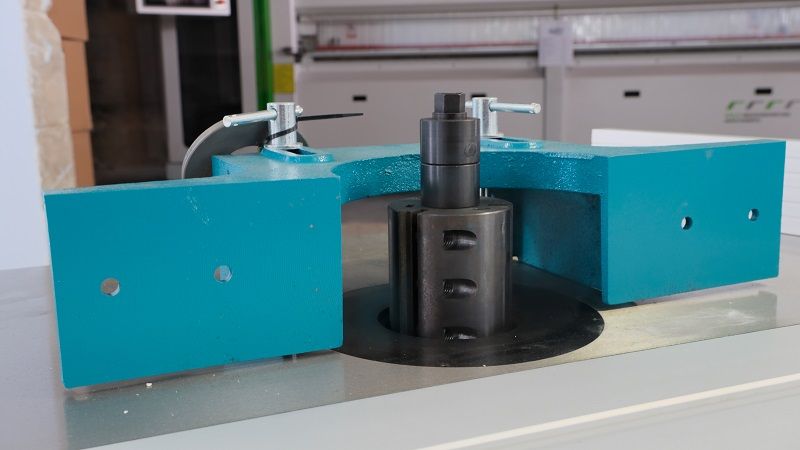

Кожух фрезера

Предназначено для установки фрез диаметром 22 см.

Дополнительные комплектующие

  • Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 993 ₽)
  • Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 506 ₽)
  • Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 304 ₽)

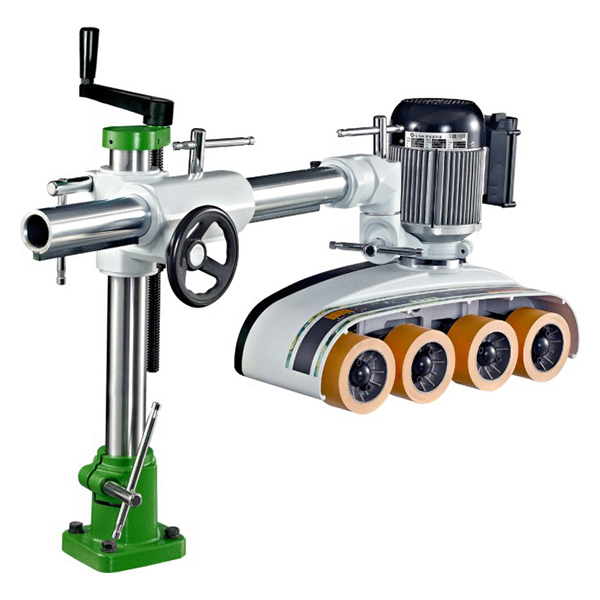

  • Автоподатчик WoodTec AP 48 (74 385 ₽) – фото
    Количество роликов: 4 шт.
    Мощность: 0,75 кВт
    Вес: 28 кг

Технические характеристики

Максимальная высота фрезерования, мм 120
Диаметр шпинделя, мм 32
Максимальный диаметр фрез устанавливаемых в кожух, мм 220
Частота вращения шпинделя, об/мин 5200 / 7500 / 9700
Мощность, кВт 4
Ход каретки, мм 1200
Габариты рабочего стола, мм 1200 х 660

Габаритные размеры

Длина, мм 1380
Ширина, мм 750
Высота, мм 1050
Вес, кг 390

Транспортные данные

Количество мест 1
Место: 1
Длина 1,35 м
Ширина 0,8 м
Высота 1,0 м
Вес (место 1) 390 кг
Объём 1,08 м³
Общий вес 390 кг
Общий объём 1,08 м³

Характеристики

Основные характеристики

  • Размеры станка (Д x Ш x В), мм
    1380 x 750 x 1050
  • Максимальный диаметр фрез в кожухе, мм
    220
  • Максимальная высота фрезерования, мм
    120
  • Диаметр шпинделя, мм
    32
  • Рабочая высота шпинделя, мм
    120
  • Размер рабочего стола, мм
    1200 х 660
  • Обороты шпинделей, об/мн
    5200-9700
  • Вес, кг
    390
  • Мощность, кВт
    4
  • Ход каретки, мм
    1200
