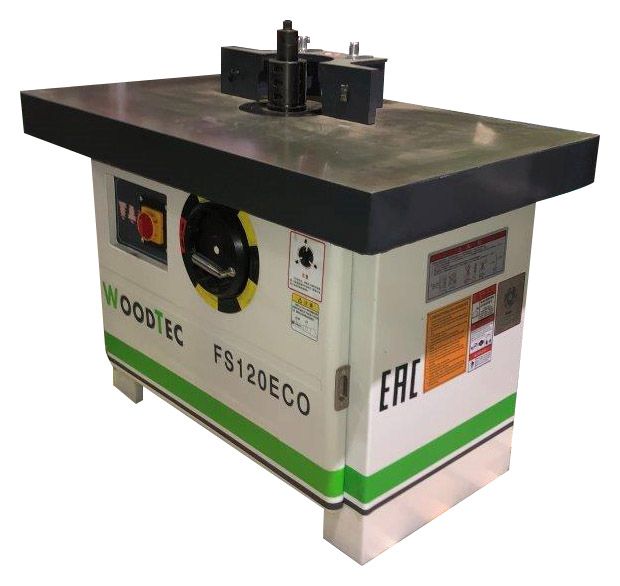

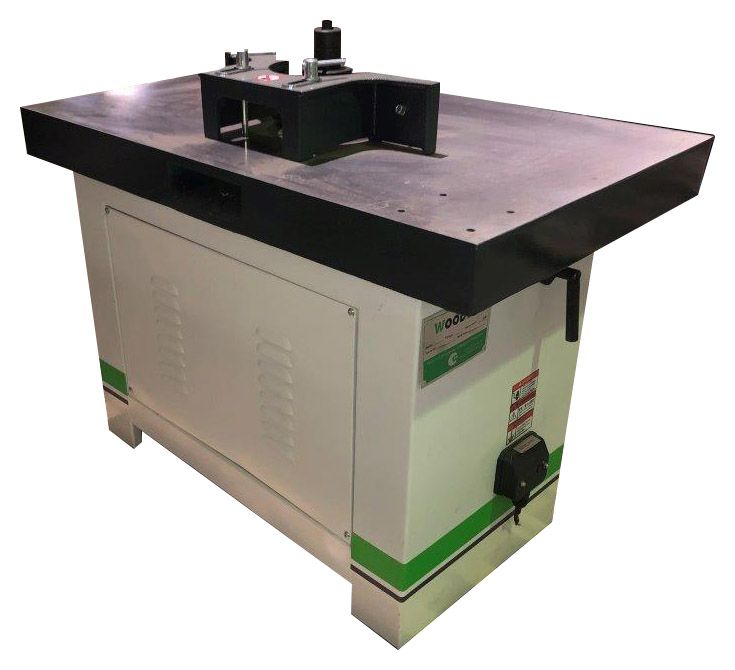

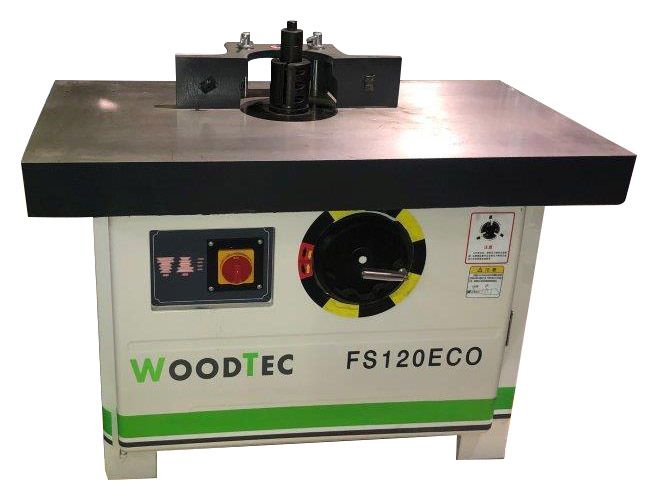

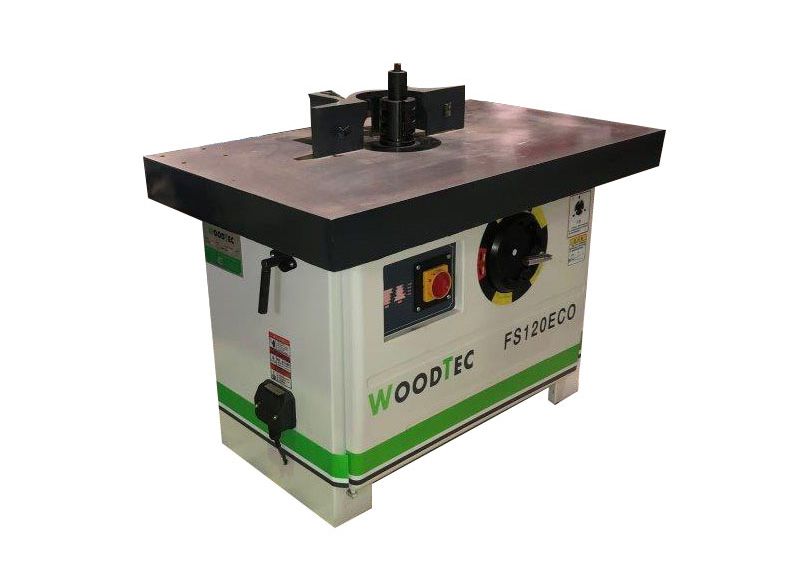

Станок фрезерный WoodTec FS 120 ECO
Артикул: WoodTec FS 120 ECO
Станок с ручной подачей WoodTec FS 120 ECO используется для фрезеровки по направляющим линейкам погонажных деревянных изделий, таких как доска для пола, вагонка, плинтус, наличник, филенка, царга и т.д.
Описание
Станок с ручной подачей WoodTec FS 120 ECO используется для фрезеровки по направляющим линейкам погонажных деревянных изделий, таких как доска для пола, вагонка, плинтус, наличник, филенка, царга и т.д.
Сферы применения
Машина широко применяется на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, мебель и т.д.
Схема обработки
Отличительные особенности
- Литой рабочий стол из серого чугуна усиленный ребрами жесткости.
- Габаритные размеры рабочего стола 1140 х 670 мм.
- Высокоскоростной шпиндель закрепленный в чугунном корпусе.
- Механизм жесткой фиксации шпинделя на требуемую высоту обработки.
Конструкция станка
 |

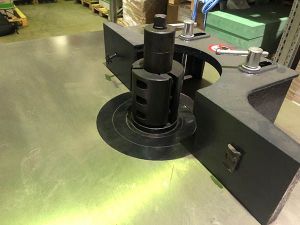

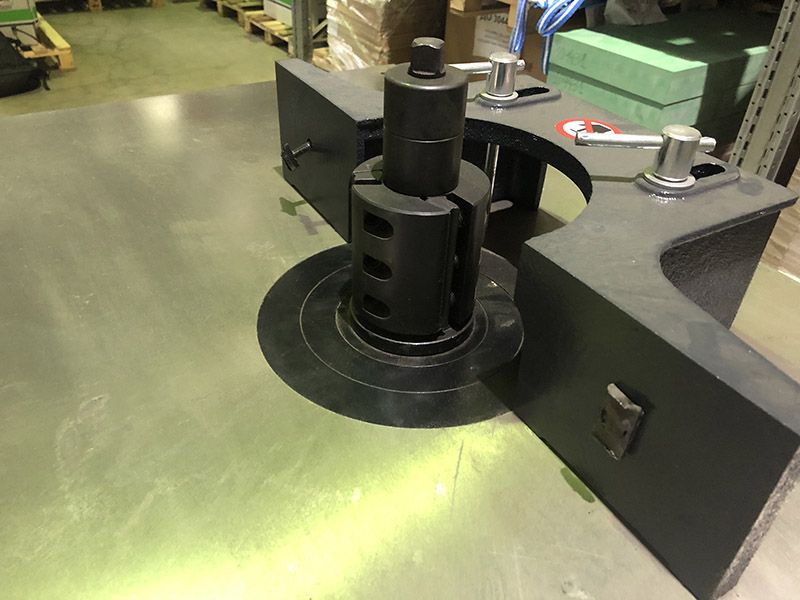

Шпиндельная чаша с большим отверстиемВ столе проделано отверстие диаметром 22 см, что позволяет оснастить станок фрезами больших калибров. |
 |

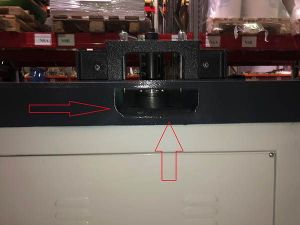

Система очистки столаСтружка и прочий мусор удаляются с рабочей поверхности через отверстие в столе. Таким образом, подшипники не засоряются и работают дольше. |
 |

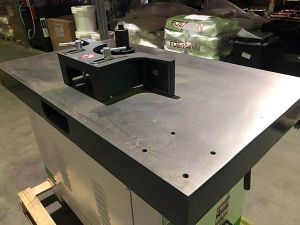

Возможность подключения автоматического подающего устройстваАвтоподатчик можно присоединить с помощью отверстий, проделанных в столешнице. |
 |

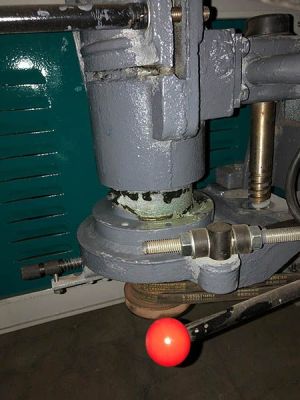

Шпиндель фрезера с литым корпусомГасит вибрации в ходе работы, улучшает точность обработки и обеспечивает долговечность станка. Механизм регулировки натяжения ремнейНа станке имеется рычаг, с помощью которого можно быстро настроить натяжение ремней при смене частоты вращения шпинделя. |
 |
Фиксатор шпинделяСпециальный механизм фиксирует шпиндель в корпусе после установки высоты обработки. Таким образом, предотвращается его смещение в вертикальной плоскости. |
 |
Регулировка высоты фрезеровкиНа передней части станка имеется маховик, которым оператор может настроить высоту фрезеровки. |
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO (35 993 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO (69 506 ₽)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO (78 304 ₽)
- Автоподатчик WoodTec AP 48 (74 385 ₽) – фото
Количество роликов: 4 шт.
Мощность: 0,75 кВт
Вес: 28 кг
Технические характеристики
| Макс. высота заготовки, мм | 120 |
| Диаметр шпинделя, мм | 32 |
| Максимальный диаметр фрез устанавливаемых в кожух, мм | 220 |
| Габаритный размер стола, мм | 1140 х 670 |
| Частота вращения шпинделя, об/мин | 6000 / 8000 / 10000 |
| Мощность, кВт | 4 |
Габаритные размеры
| Длина, мм | 1380 |
| Ширина, мм | 750 |
| Высота, мм | 1050 |
| Вес, кг | 390 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,2 м |
| Ширина | 0,7 м |
| Высота | 1,0 м |
| Вес (место 1) | 390 кг |
| Объём | 0,84 м³ |
| Общий вес | 390 кг |
| Общий объём | 0,84 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм1380 x 750 x 1050
-
Наибольший диаметр режущего инструмента, мм220
-
Диаметр шпинделя, мм32
-
Макс. высота заготовки, мм120
-
Рабочая высота шпинделя, мм120
-
Размер рабочего стола, мм1140 x 670
-
Обороты шпинделей, об/мн6000-10000
-
Вес, кг390
-
Мощность, кВт4
