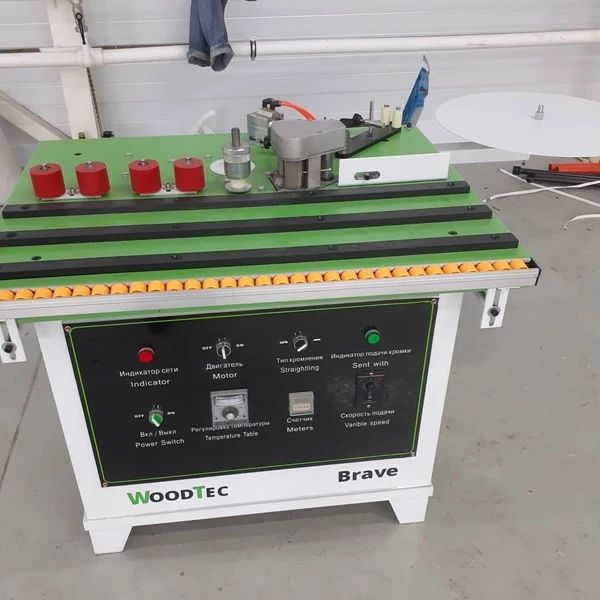

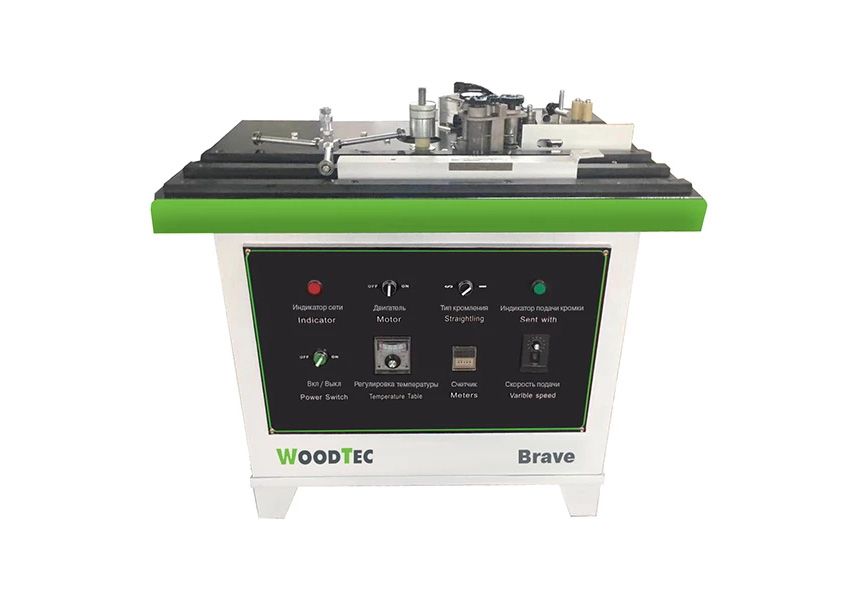

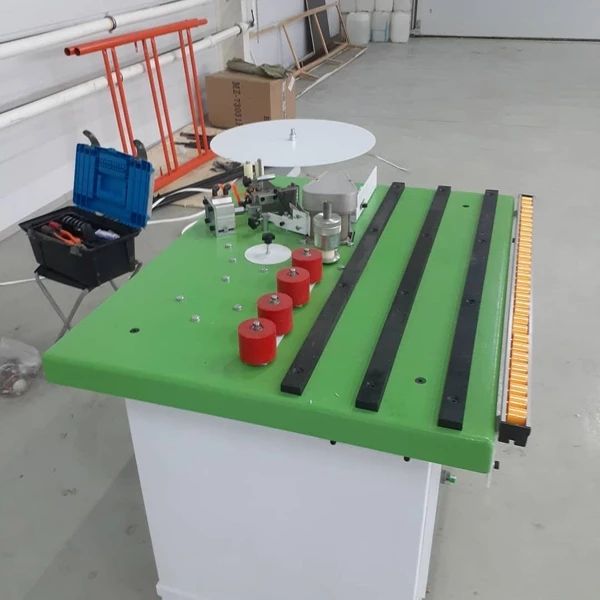

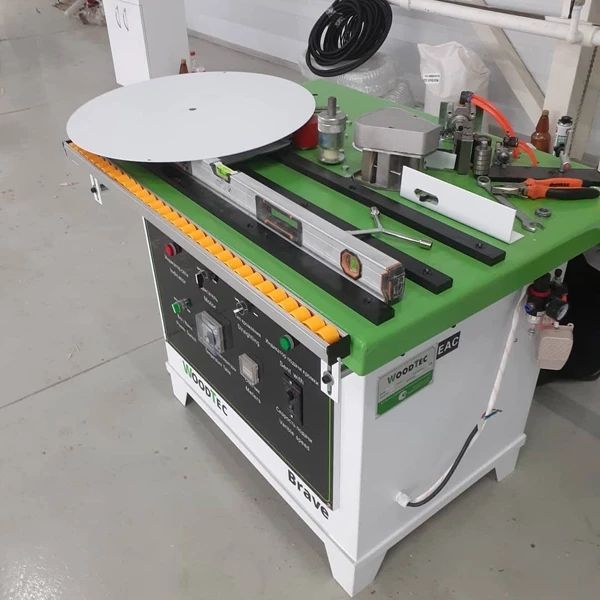

Станок для облицовывания кромок WoodTec Brave
Артикул: WoodTec Brave

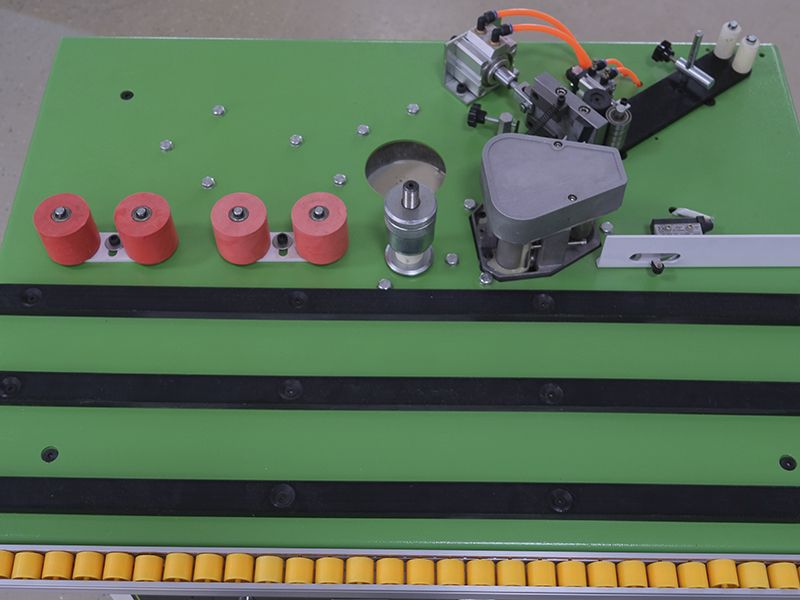

На станке WoodTec Brave проводится нанесение натурального или синтетического материала на прямые и кривые кромки деталей мебели. Заготовка подается вручную, а облицовка – автоматически.
Описание
На станке WoodTec Brave проводится нанесение натурального или синтетического материала на прямые и кривые кромки деталей мебели. Заготовка подается вручную, а облицовка – автоматически.
Сфера применения
- Производство корпусной мебели – офисной, кухонных наборов, шкафов-купе, мебели для гостиных и прихожих.
- Производство эксклюзивной мебели, изготавливаемой по индивидуальным заказам.

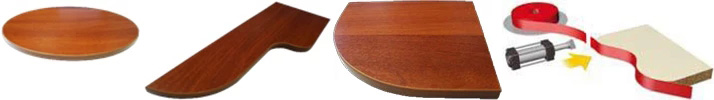

Схема обработки
Отличительные особенности
- Скорость подачи с плавной регулировкой 0 - 14 м/мин.
- Бачок для клея-расплава с электронным блоком контроля температуры.
- Два клеенаносящих вала.
- Резервуар для клея под клеенаносящими валами.
- Регулировка количества наносимого клея.
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с максимальным сечением 15 x 50 мм.
- Приводной ролик с плавным изменением скорости подачи.
- Магазин подачи рулонного кромочного материала D=600 м.
- Счетчик длины кромки.
- Пульт управления на передней панели станка.
- Регулятор сжатого воздуха, маслораспылитель.
Конструкция станка
|
|

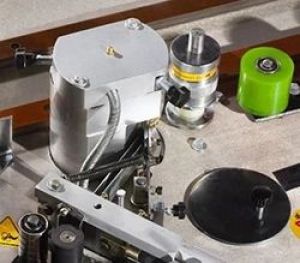

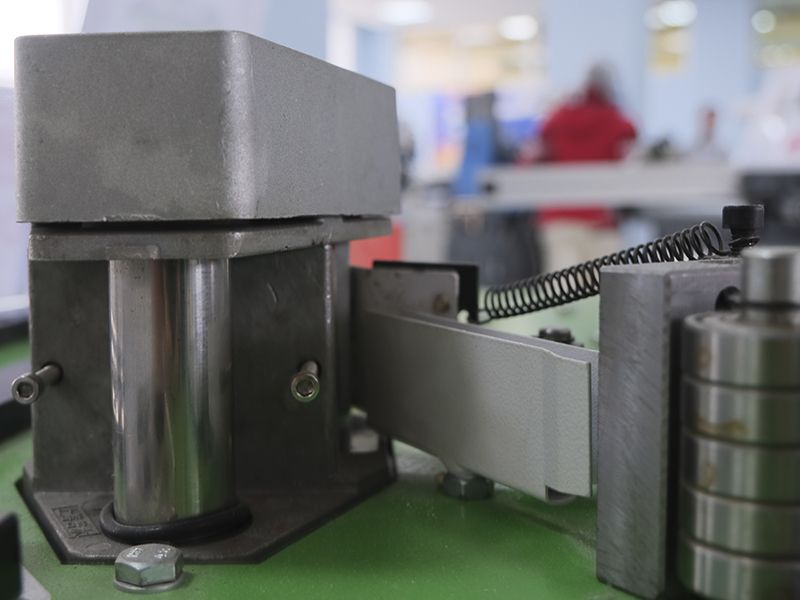

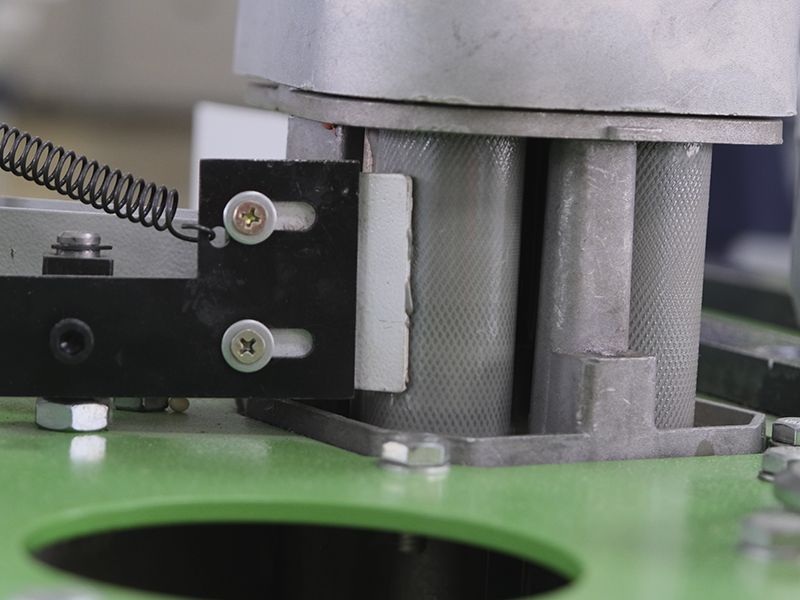

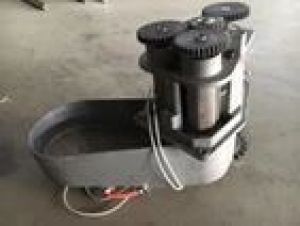

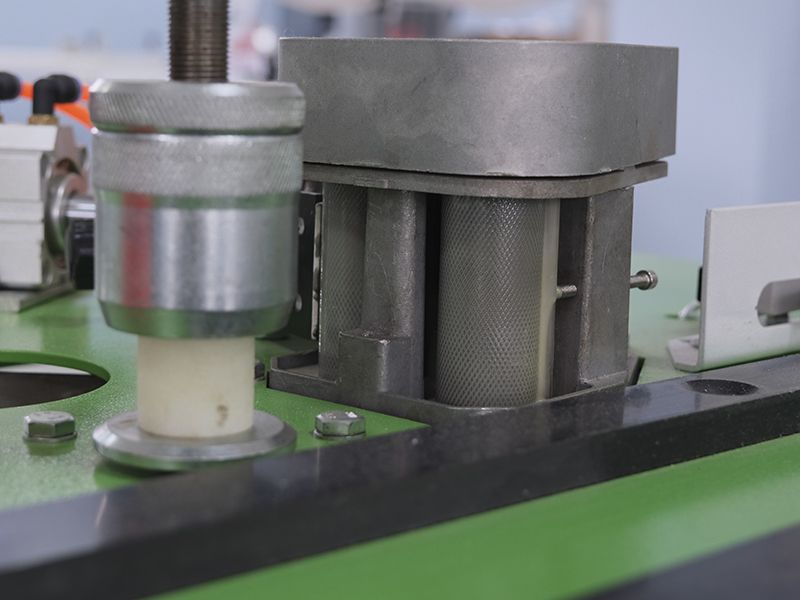

Устройство для нанесения клеяСистема имеет два вала, один из которых смазывает изделие, а второй – кромочный материал. При этом клей не попадает на рабочий стол и другие узлы станка, а его излишки направляются обратно в бачок. Винтовая система с высокой точностью определяет необходимое количество клея в нужный момент времени и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала, а клей нагревается всего за 15 минут – все это позволяет сэкономить время. Данное устройство особенно подойдет для облицовки предметов из рыхлого ДСП. Расположение бачка (объем 2 л) под валом, наносящим клей, облегчает обслуживание узла. |
 |

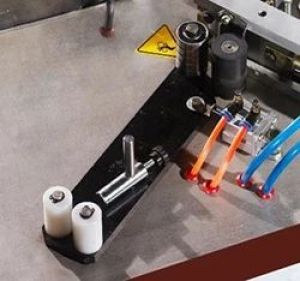

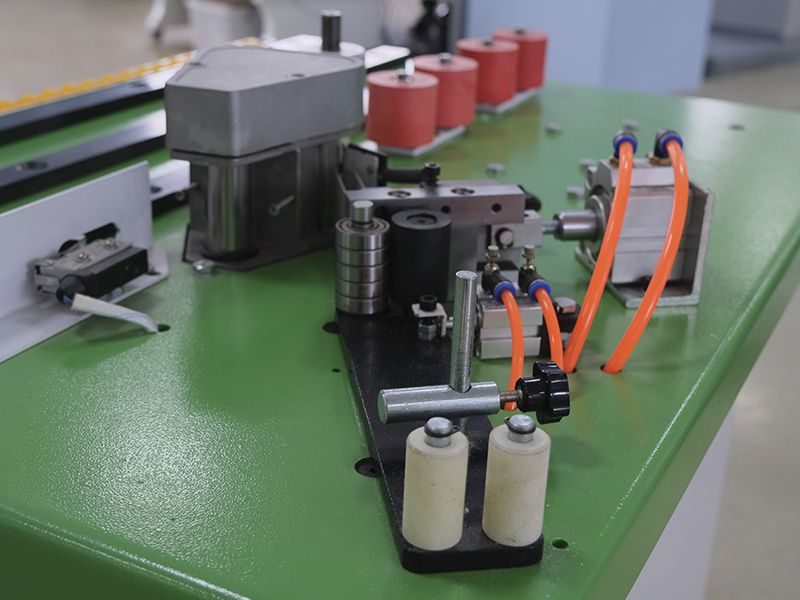

Канал для подачи кромкиНаправляющий канал имеет четыре ролика, а также ограничитель, который регулируется по ширине кромочного материала. Настройка на толщину не требуется. |
 |

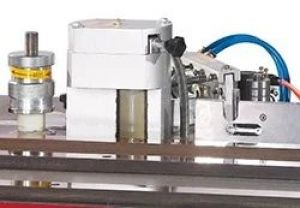

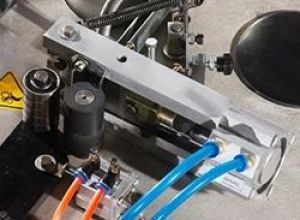

Система предварительной нарезки кромкиКусок кромки необходимой длины вырезается из рулона автоматической гильотиной, которая управляется концевым выключателем (для прямых изделий) или счетчиком длины (для кривых изделий). Благодаря этому устройству, с каждой стороны объекта имеется минимальный припуск, а работа оператора значительно облегчается. |
 |

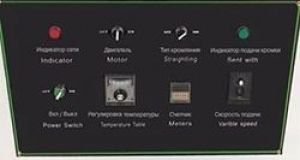

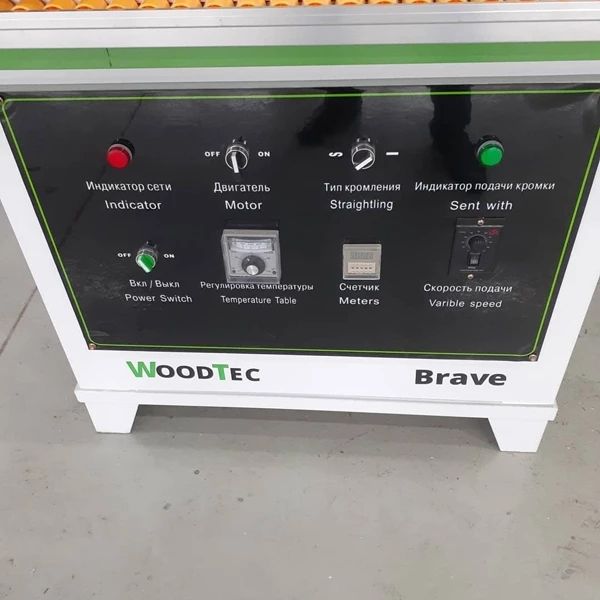

Удобный пульт управленияУстановлен на передней панели агрегата. Имеет переключатели питания, температуры клея, режима обработки (прямо- или криволинейные детали) и скорости подачи, а также счетчик длины кромочного материала. |
 |

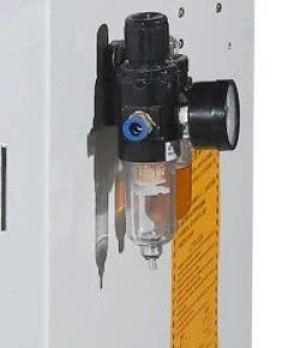

Система подготовки воздухаРегулятор сжатия воздуха и маслораспылитель предотвращают закисание узлов станка и обеспечивают его бесперебойную работу в течение длительного времени. |
Дополнительные комплектующие
- Клей-расплав WT-25 PRO (€156)
Скорость подачи: 5 - 18 м/мин
Рабочая температура: 130 - 160°С

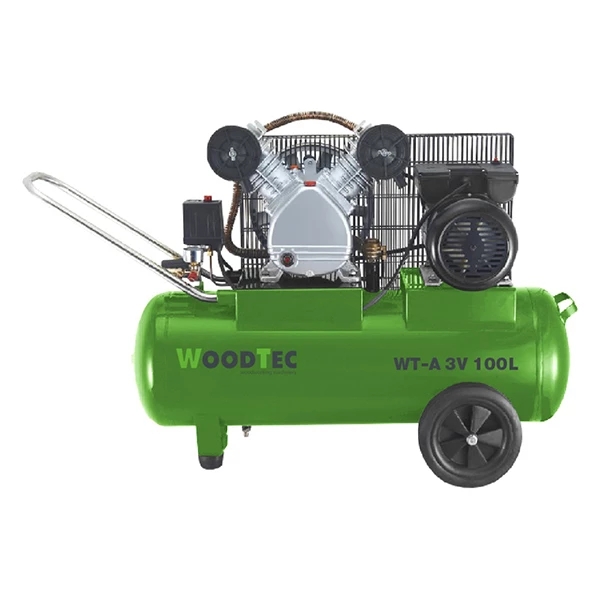

Упаковка: 25 кг - Поршневой компрессор WoodTec WT-A 3V 100L ($650) – фото
Давление: 8 бар
Объем: 100 л
Вес: 75 кг
Запчасти
| Артикул | Фото | Наименование | Цена |
|---|---|---|---|
| З 251111 |  |

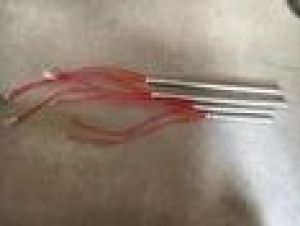

ТЭН 10*160/100W | $8,40 |
| З 251112 | |
ТЭН 10*160-250W | $8,40 |
| З 251113 | |
ТЭН 8*170-120W | $8,40 |

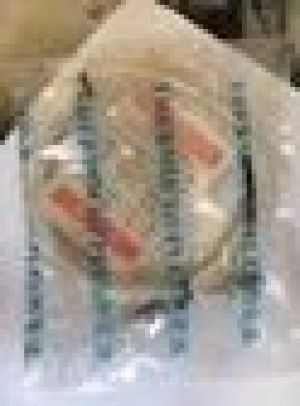

| З 251116 |  |
Термопара M6 | $9,80 |
| З 251108 | Ролик 40 х 55 | $3,36 | |
| З 251109 | Ролик 62 х 55 | $3,36 | |
| З 251117 |  |
Нож для WoodTec Brave | $43,40 |
| З 251127 |  |

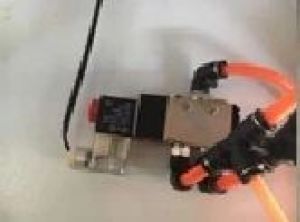

Пневмораспределитель SV522-S-2 0.15~0.8MPa | $15,40 |
| З 251115 | Пневмоцилиндр MAL20*10-CA | $16,80 | |
| З 251114 | Пневмоцилиндр SDA50*20 | $21,00 | |

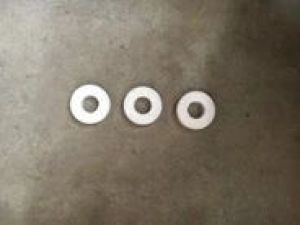

| З 251128 |  |
Ремкомплект клеевого узла (3 уплотнительных кольца) | $16,80 |
| З 251119 |  |

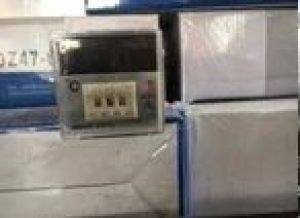

Счетчик длины кромки | $26,60 |

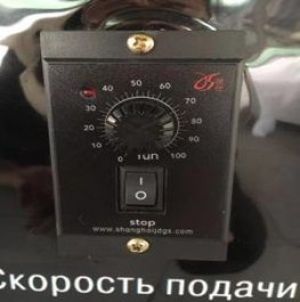

| З 251124 |  |
Блок регулировки скорости подачи кромки E550 / 0.4KW | $29,40 |
| З 251122 |  |

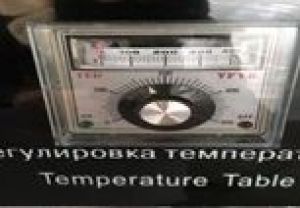

Блок регулировки температуры | $29,40 |
| З 251110 |  |
Выключатель концевой | $8,40 |
| З 251129 | Клеевой вал | $70,00 | |
| З 251123 |  |

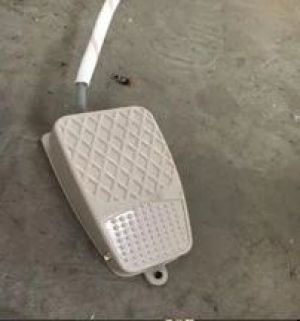

Педаль LT4 | $11,20 |
| З 251130 |  |

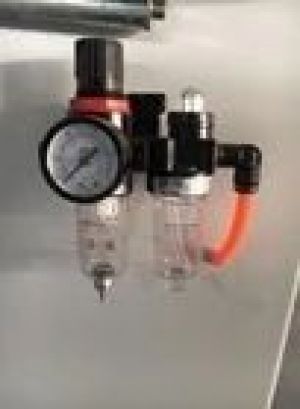

Узел подготовки воздуха | $26,60 |
| З 251121 |  |

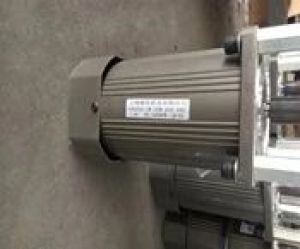

Электродвигатель CV-22/1:20 0.2KW | $193,20 |
| З 251125 |  |
Клеевой узел в сборе с клеевой ванной | $302,40 |
Технические характеристики
| Толщина кромочного материала, мм | 0,3 - 3 |
| Толщина детали (мин/макс), мм | 15 - 40 |
| Скорость подачи, м/мин | 0 - 14 |
| Наименьший радиус заготовки, мм | 20 |
| Общая мощность, кВт | 1,6 |
| Питающее напряжение, В | 220 |
| Давление сжатого воздуха, бар | 6,5 |
Габаритные размеры
| Длина, мм | 1000 |
| Ширина, мм | 750 |
| Высота, мм | 950 |
| Вес, кг | 100 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1 м |
| Ширина | 0,79 м |
| Высота | 0,8 м |
| Вес (место 1) | 100 кг |
| Объём | 0,63 м³ |
| Общий вес | 100 кг |
| Общий объём | 0,63 м³ |
Характеристики
Основные характеристики
-
Напряжение питания, В220
-
Размеры станка (Д x Ш x В), мм1000 x 750 x 950
-
Мощность, кВт1,6
-
Вес, кг100
-
Толщина кромочного материала, мм0,3 - 3
-
Скорость подачи, м/мин0 - 14
-
Толщина детали (мин/макс), мм15 - 40
-
Наименьший радиус заготовки, мм20
-
Давление сжатого воздуха, бар6,5
