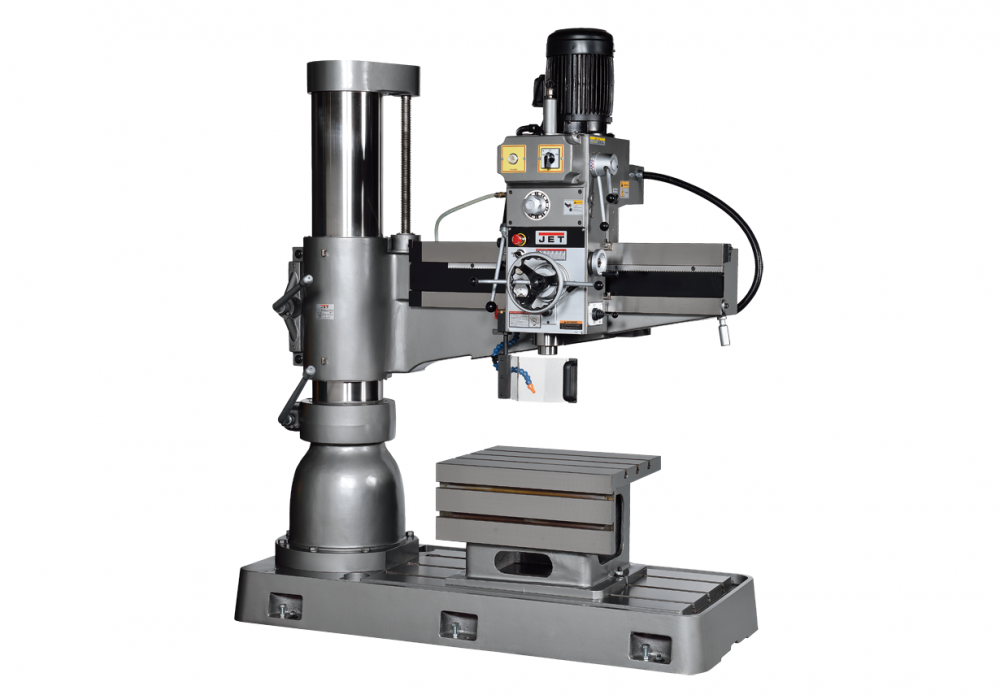

Радиально-сверлильный станок JET JRD-1100R
Артикул: 10000385T
Станок JET JRD-1100R – мощная и надежная машина для сверления отверстий и нарезания резьбы в крупногабаритных металлических изделиях.
Описание
Радиально-сверлильный станок JET JRD-1100R – машина индустриального класса, предназначенная для крупносерийной обработки массивных заготовок в промышленных условиях.
С помощью данного станка можно сверлить отверстия диаметром до 42 мм, проводить развертывание, расточные работы, а также нарезать резьбы до M25.
Станок представляет собой массивную конструкцию, отлитую из чугуна. Основные узлы собраны из высококачественных комплектующих. Шестерни шпиндельной головки, смонтированные на шлицевых валах, проходят закалку и шлифовку на заводе-изготовителе. Благодаря этому, агрегат прочен и устойчив к нагрузкам, отличается хорошей точностью сверления и долговечностью.
В основании имеются емкость и помпа для СОЖ, а также Т-образные пазы для крепления крупногабаритных и тяжелых изделий. Обработка изделий проходит на массивном столе большого размера, имеющем высокую точность и жесткость. Комплект включает в себя дополнительный кубический стол для заготовок меньшего размера.
Сверлильная голова перемещается вдоль консоли, которая может изменять свое положение по высоте с помощью электродвигателя и вращаться вокруг колонны благодаря запатентованной системе. Все перемещения по осям происходят плавно и легко. Независимые зажимные устройства фиксируют сверлильную голову и колонну как по отдельности, так и вместе.
Станок оснащен двигателем мощностью 2,25 кВт, имеет диапазон скорости вращения шпинделя 44-1500 оборотов в минуту. Шпиндель изготовлен из углеродистой стали, имеет двойные конические и упорные подшипники, может вращаться как влево, так и вправо.
Конструкция станка также включает в себя удобную систему управления с рукоятками и автоматическое устройство для выталкивания инструмента.
Особенности
- Аналог станков 2А53, 2Л53У
- Удобное расположение рукояток управления
- Шпиндель из высокоуглеродистой стали с двойными коническими и упорными подшипниками
- Закаленные и шлифованные шестерни шпиндельной головки смонтированы на шлицевых валах
- Правое и левое вращение шпинделя, режим резьбонарезания
- Автоматический выталкиватель инструмента
- Независимая система зажимных приспособлений позволяет блокировать и разблокировать рабочие элементы станка
- Подъем/опускание консоли по шлифованной стойке при помощи электродвигателя
- Запатентованная система легкого поворота консоли вокруг стойки
- Опорная плита имеет Т-образные пазы и емкость для СОЖ с мотором подачи
Комплектация
- Коробчатый рабочий стол
- Набор анкерных болтов
- Лампа местного освещения
- Система подвода СОЖ
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 42 мм / М25 |
| Частота вращения вертикального шпинделя, об/мин | 44–1500 об/мин |
| Конус шпинделя | MK-4 |
| Мощность насоса СОЖ, кВт | 0,1 |
| Количество скоростей | 12 |
| Ход пиноли шпинделя, мм | 230 |
| Расстояние шпиндель-стойка | 280 - 1100 мм |
| Расстояние шпиндель-основание, мм | 470 - 1270 |
| Диаметр стойки, мм | 260 мм |
| Размер основания, мм | 1710 х 715 х 180 мм |
| Горизонтальный ход головы, мм | 820 мм |
| Макс. Ø сверления, чугун | 55 мм / М38 |
| Макс. Ø растачивания, сталь/чугун | 86 / 120 мм |
| Автоподача пиноли шпинделя, 3 | 0,05 / 0,09 / 0,15 мм/об |
| Вертикальный ход консоли | 570 мм |
| Рабочая зона стола (ДхШхВ) | 635 х 520 х 415 мм |
| Максимальная высота над полом | 2530 мм |
| Высота стойки над полом | 2000 мм |
| Двигатель подъема консоли | 0,75 кВт |
| Устройтво подачи СОЖ | да |
| Автоподача | есть |
| Автореверс | нет |
| Выходная мощность | 2,25 кВт / S1 100% |
| Т-образный паз основания - 3, мм | 19/171 |
| Т-образный паз стола - 2+3, мм | 19/121 |
| Длина, мм | 1710 |
| Ширина, мм | 715 |
| Высота, мм | 2530 |
| Масса, кг | 1800 |
| Длина в упаковке, см | 188 |
| Ширина в упаковке, см | 188 |
| Высота в упаковке, см | 221 |
| Масса в упаковке, кг | 1910 |
Характеристики
Основные характеристики
-
Выходная мощность, кВт2,25 / S1 100%
-
Т-образный паз стола, мм19/121
-
Автоподача пиноли шпинделя, мм/об0,05 / 0,09 / 0,15
-
Расстояние шпиндель-основание, мм470 - 1270
-
Максимальный диаметр сверления чугун, мм55 мм / М38
-
Максимальный диаметр сверления сталь, мм42 мм / М25
-
Напряжение, В400
-
Размеры станка (Д x Ш x В), мм1710 x 715 x 2530
-
Частота вращения шпинделя, об/мн44-1500
-
Ход пиноли шпинделя, мм230
-
Количество скоростей12
-
Масса, кг1800
-
Устройство подачи СОЖда
-
Автоподачаесть
-
Автореверснет
-
Двигатель подъема консоли, кВт0,75
-
Вертикальный ход консоли570
-
Горизонтальный ход головы, мм820
-
Расстояние от шпинделя до стойки, мм280 - 1100
-
Мощность насоса СОЖ, кВт0,1
-
Размер основания, мм1710 х 715 х 180
-
Конус шпинделяMK-4
-
Т-образный паз основания, мм19/171
-
Максимальная высота над полом, мм2530
-
Макс. Ø растачивания, мм86 / 120
-
Диаметр стойки, мм260
-
Высота стойки над полом, мм2000
-
Рабочая зона стола (ДхШхВ), мм635 х 520 х 415
