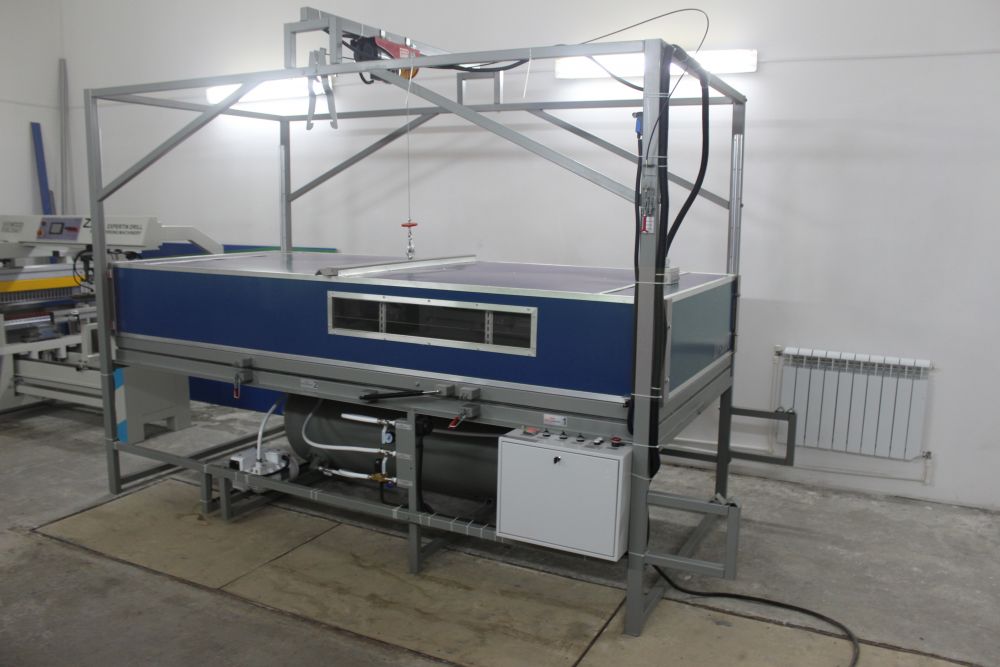

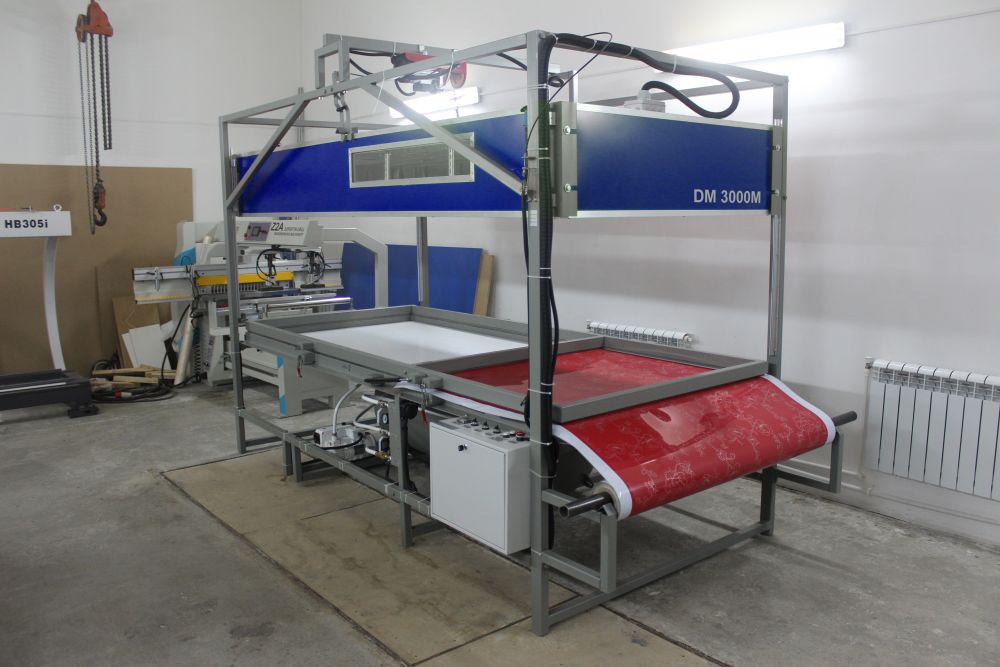

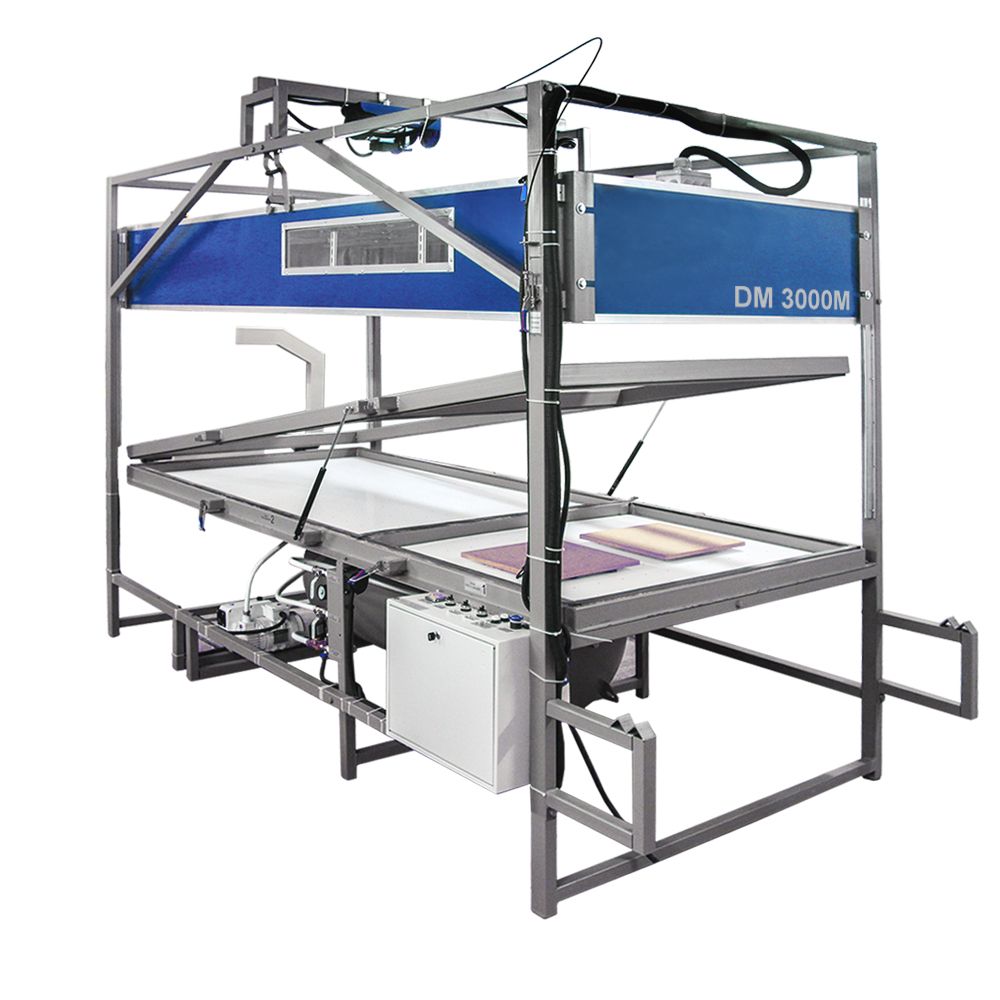

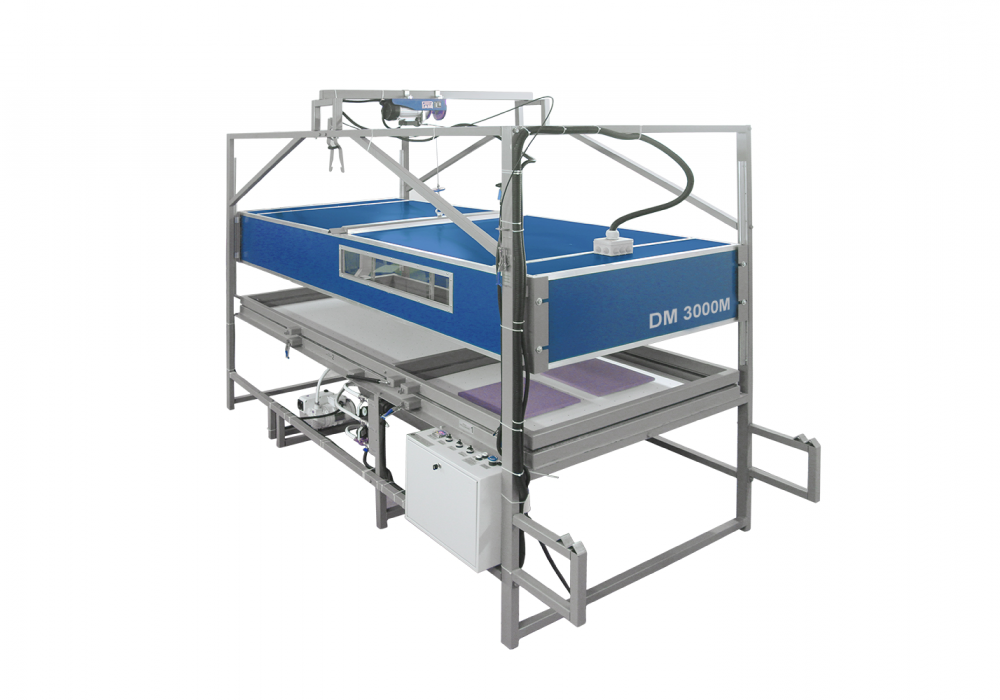

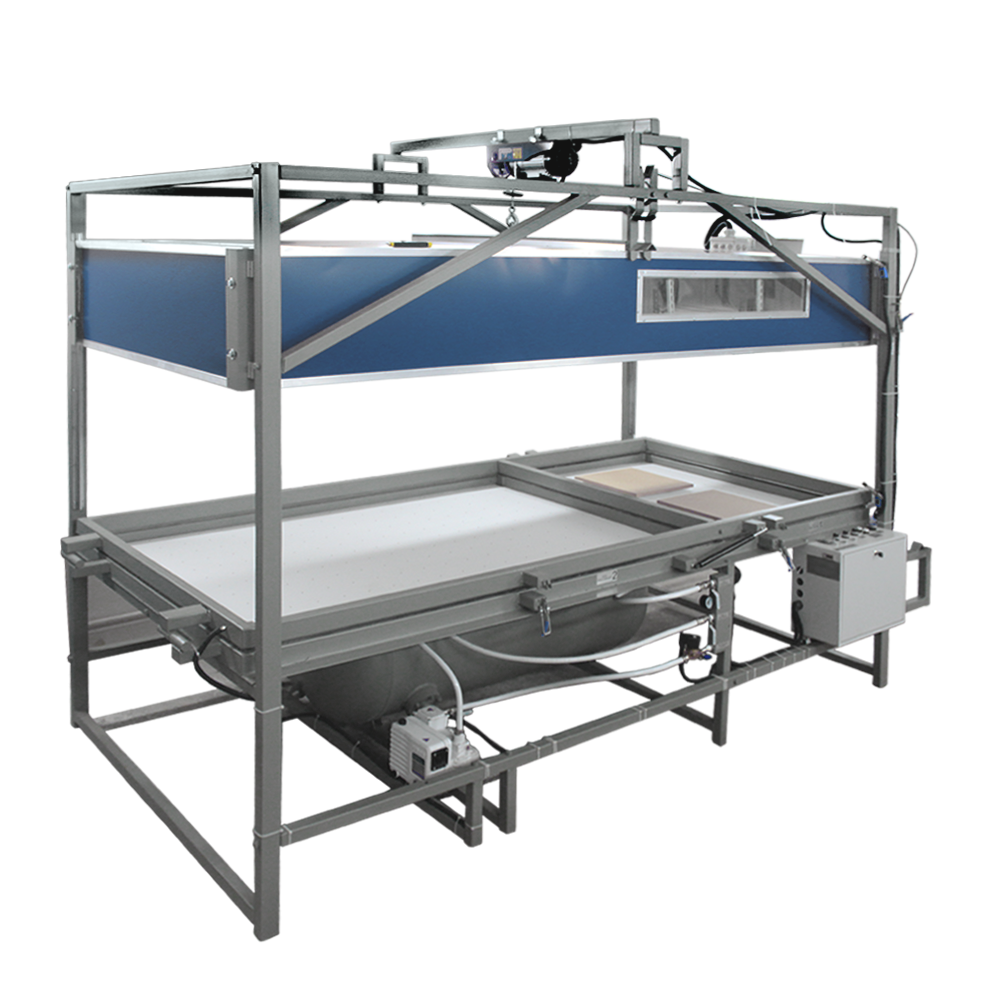

Пресс мембранно-вакуумный DELTAMACHINERY DM-3000M
Артикул: DM-3000M
DELTAMACHINERY DM-3000M – эффективный, компактный и универсальный пресс для облицовки дверей, фасадов мебели и других изделий.
Описание
DELTAMACHINERY DM-3000M – эффективный, компактный и универсальный пресс для облицовки дверей, фасадов мебели и других изделий.
Работа этого станка основана на сочетании термической обработки и вакуумной среды.
Агрегат незаменим на производстве мебельных фасадов, дверей, дверных накладок, карнизов, декоративных панелей на стены и дверей шкафов купе со сложным рельефом.
Станок используется с мембраной (силиконовой или каучуковой), а также без нее.
Используемые материалы
- Для вакуумного склеивания: ДСП, МДФ, ПВХ, фанера, массив, шпон, полиуретан, минеральные материалы, термопластики.
- Для ламинирования: пленка ПВХ, полиэстеровые материалы, шпон (натуральный и искусственный), ABS пластик.
- Клеи: ПВА, карбамидовые, полиуретановые с отвердителем или без него.
Особенности
- Компактный. Термомодуль двигается по вертикали. Такое конструктивное решение позволяет сэкономить занимаемое станком пространство.
- Универсальный. Вертикальная траектория движения термомодуля позволяет изготавливать на данном станке радиусные фасады различной высоты.
- Практичный. Подход к рабочей поверхности возможен с четырех сторон.
- Базовая комплектация включает вакуумный насос, пленку ПВХ для пробного использования, запасные лампы и другие компоненты.
- Разборная конструкция. Обеспечивает максимальную мобильность станка.
- Высокая точность. Термомодуль двигается по круглым направляющим, изготовленным компанией TBI (Тайвань). Они отличаются высокими показателями точности движения и низким уровнем трения.
- Экономичный. Нагревательные элементы станка – кварцевые галогеновые термоизлучатели (КГТ). Они обладают высокой эффективностью при минимальных затратах электроэнергии.

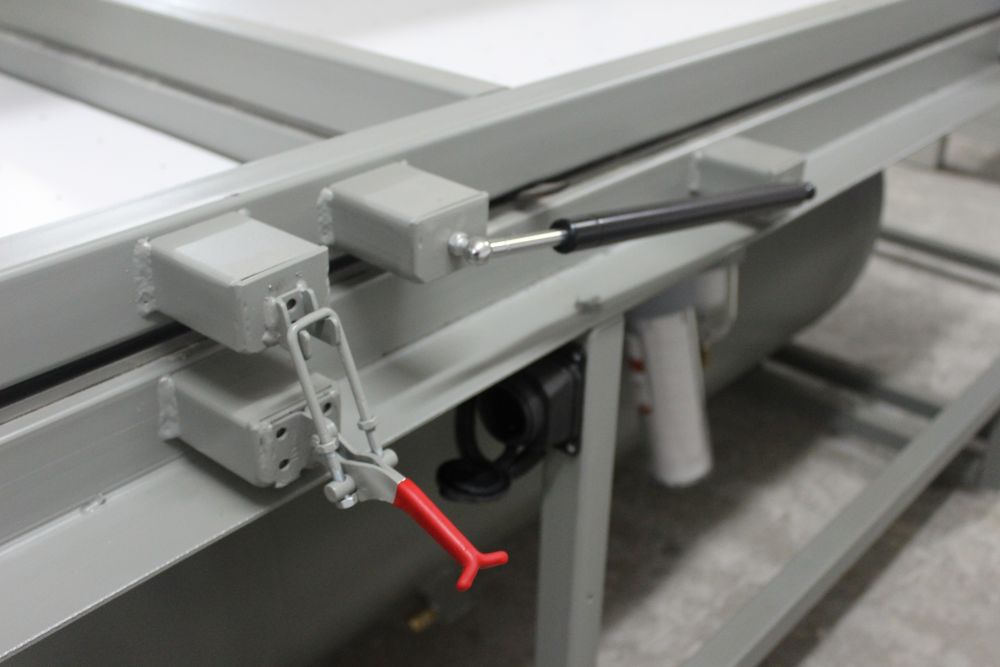

- Надежные и эргономичные зажимы обеспечивают оптимальную фиксацию заготовок различной толщины и из разных материалов на рабочей поверхности.
Конструкция станка
.jpg) |

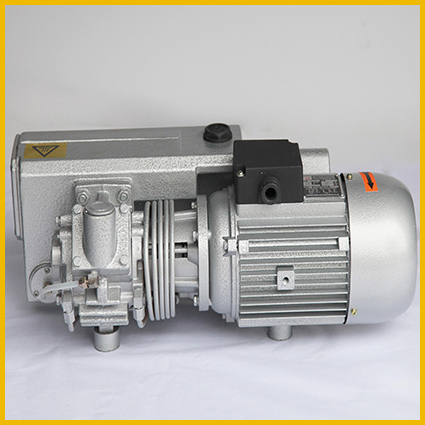

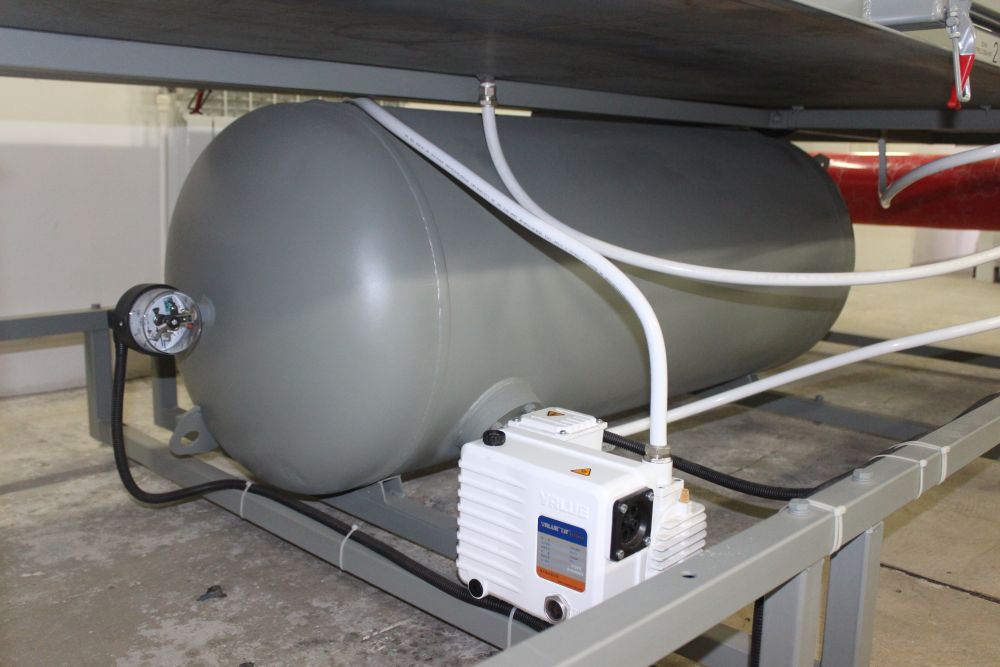

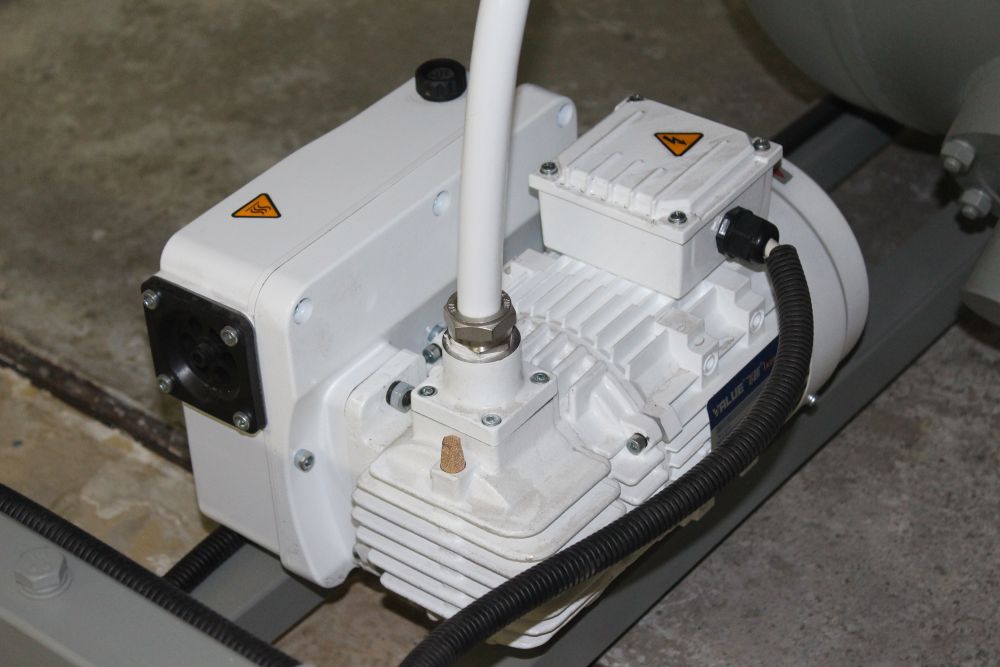

Эффективный насосАгрегат оснащен пластинчато-роторным масляным вакуумным насосом производительностью 40 м3/час. Поэтому на станке можно работать со всеми видами пленок из ПВХ, включая трехмерные и глянцевые, имеющими различную толщину. При этом изделия получаются безупречного качества. |
 |

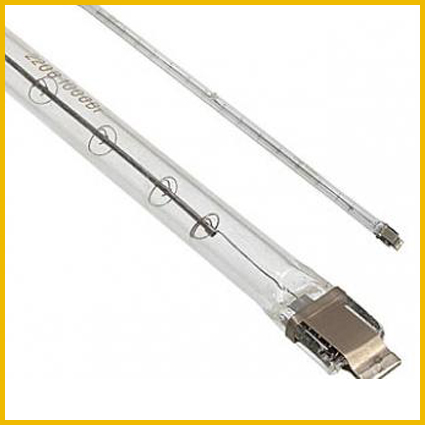

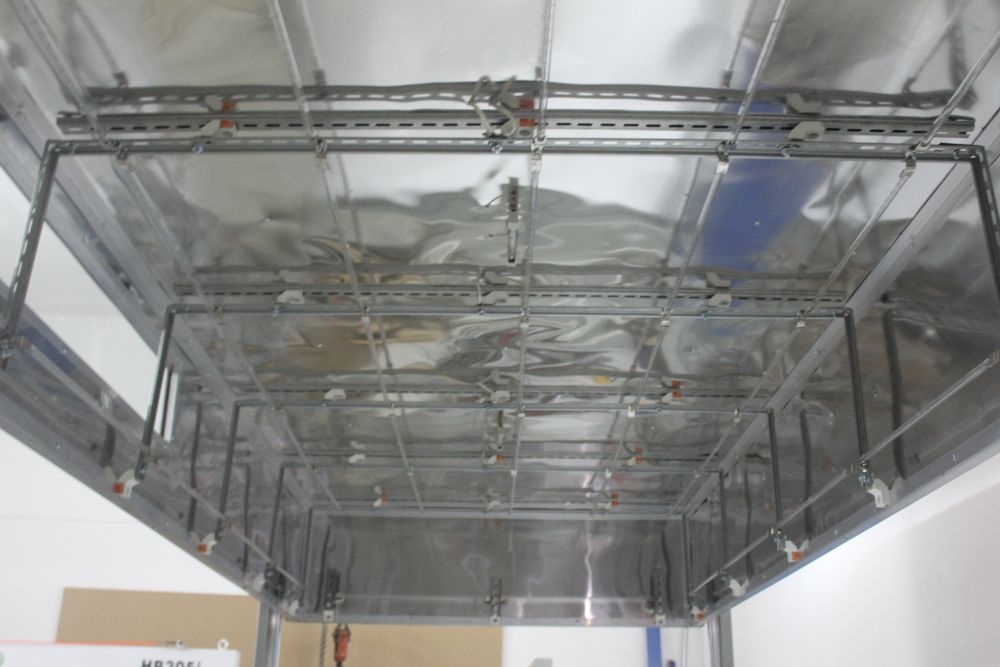

Эффективные и экономичные лампыНа прессе установлено 32 кварцевых галогеновых термоизлучателя (КГТ), которые обладают высокой эффективностью и потребляют мало электроэнергии. Характеристики ламп позволяют плавно нагревать тонкие пленки. |
 |

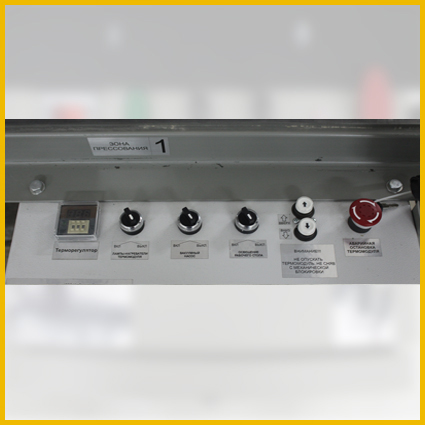

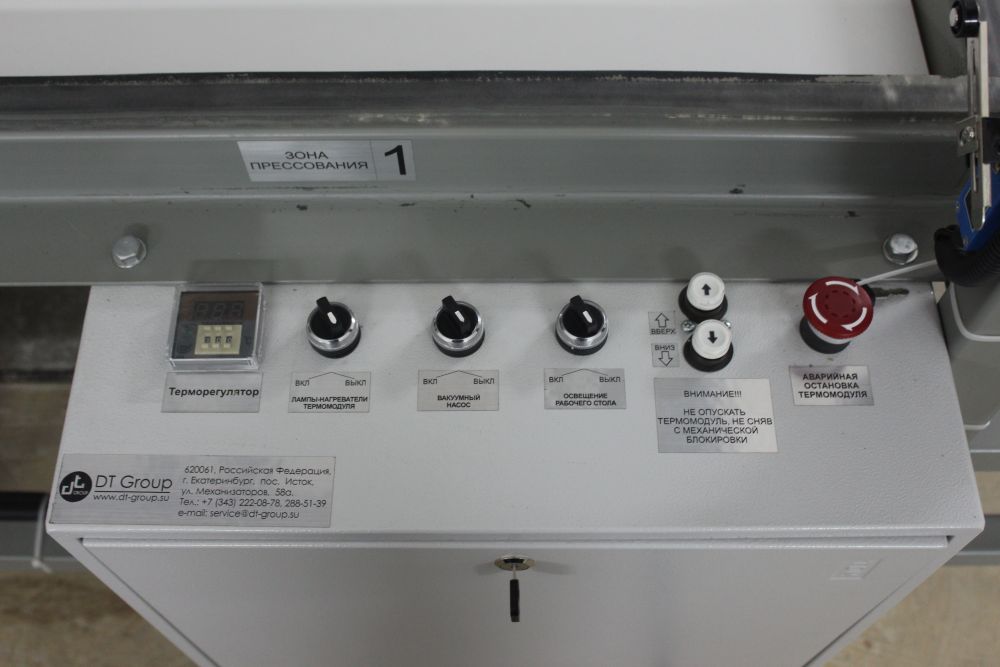

Удобная панель управления с микропроцессорамиПозволяет настраивать подходящие для изделия температуру и характеристики вакуума. |
 |

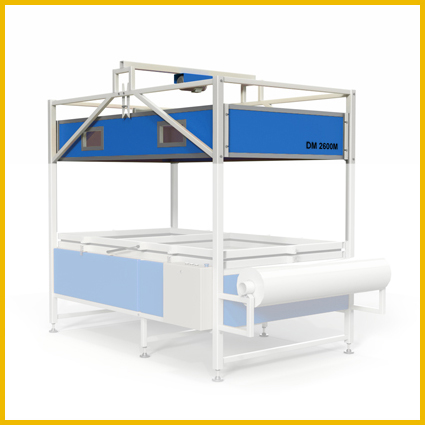

Автоматический подъемник термомодуляТакая конструкция позволяет сэкономить занимаемое станком пространство и обеспечивает доступ со всех сторон зоны обработки. Подача пленки возможна с левой и правой сторон, а также с торца. |
 |

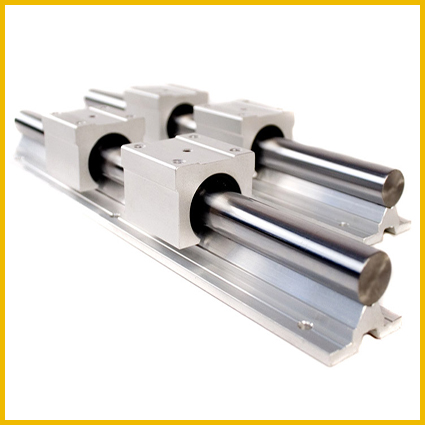

Линейные направляющие высокой точностиТермомодуль перемещается по круглым направляющим диаметром 16 мм с линейными подшипниками. Производитель – компания TBI (Тайвань). |
 |

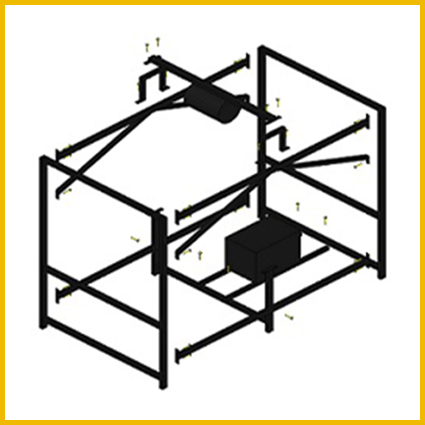

Удобство транспортировкиСтанок полностью разбирается. Это облегчает перевозку пресса в том числе на дальние расстояния, а также позволяет занести его даже в стандартный дверной проем. |
Комплектация
| Пластинчато-роторный масляный вакуумный насос | 1 шт |
| Нагревательные элементы – лампы КГТ | 39 шт |

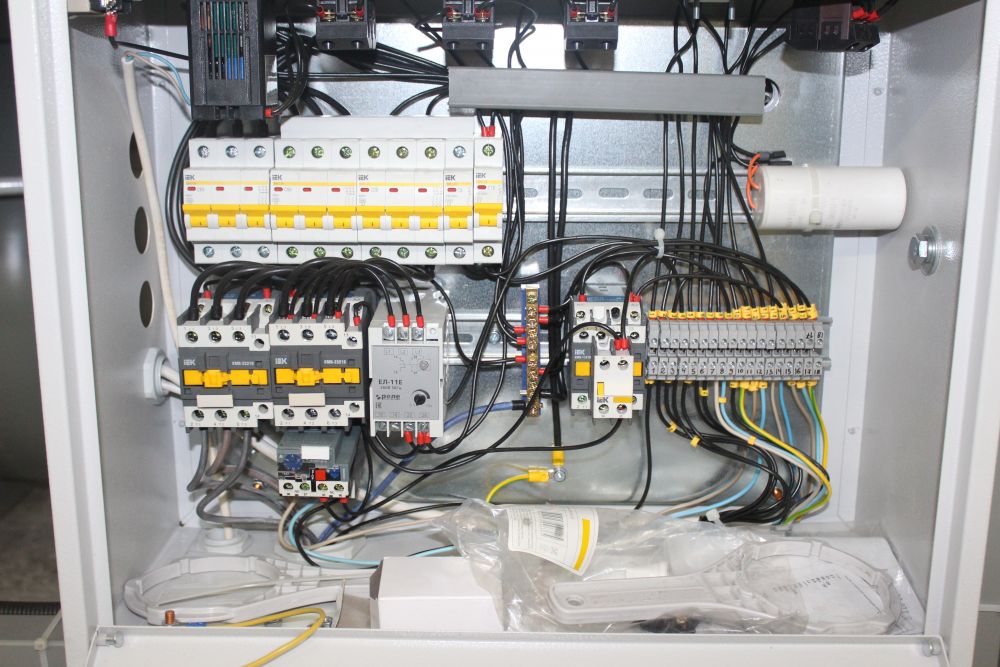

| Электрошкаф управления с терморегулятором | 1 шт |

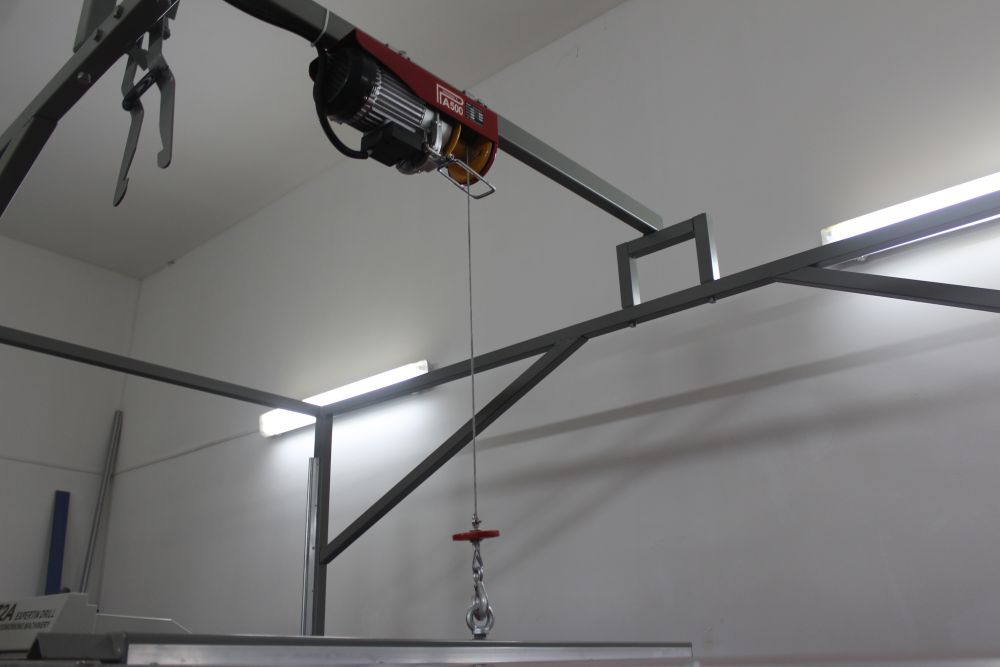

| Электролебедка для вертикального подъема термомодуля | 1 шт |
| Дополнительное освещение рабочего стола | 2 шт |
| Смотровое окно термомодуля | 1 шт |

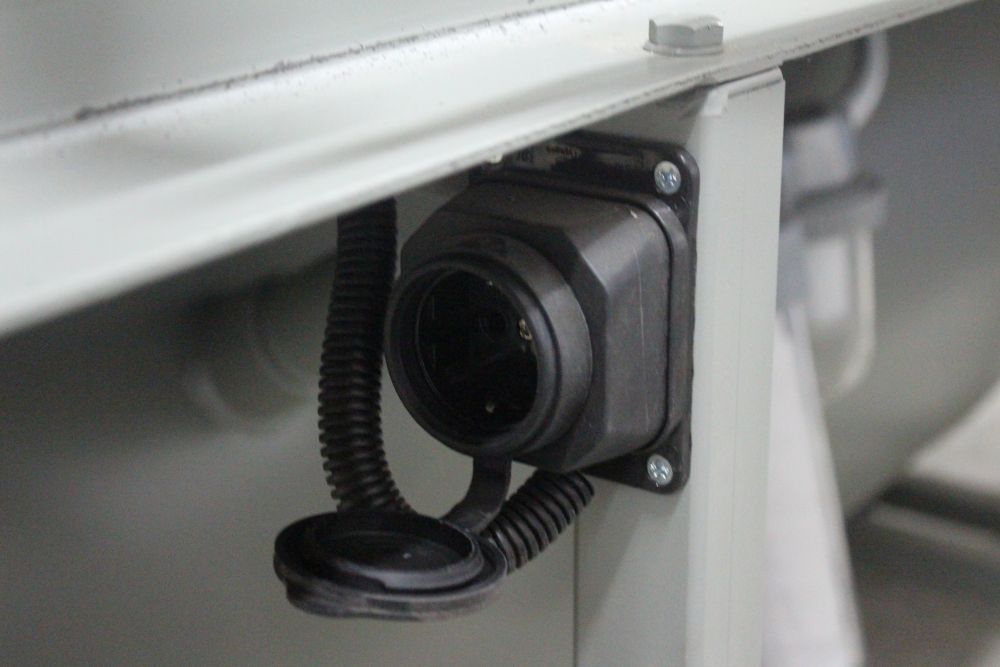

| Промышленная вилка и розетка для быстрого и удобного подключения пресса к сети | 1 комплект |
| Руководство по эксплуатации станка | 1 шт |
Технические характеристики
| Длина, мм | 3080 |
| Ширина, мм | 1710 |
| Высота, мм | 2518 |
| Вес, кг | 800 |
| Размер рабочего стола, мм | 3000 х 1250 |
| Максимальный размер обрабатываемой детали (при работе с пленкой ПВХ), мм | 2900 х 1150 |
| Расстояние от рабочего стола до ламп нагрева (высота обработки), мм | 340 |
| Длина пленки ПВХ при запрессовке на полном столе, мм | 3100 |
| Тип нагревательных элементов | Лампы КГТ |
| Количество установленных нагревательных элементов (лампы КГТ 600Вт), шт | 39 |
| Температурный диапазон прессования, °С | +30 - +200 |
| Дополнительное освещение рабочего стола | Да |
| Автоматическая регулировка температуры нагрева | Да |

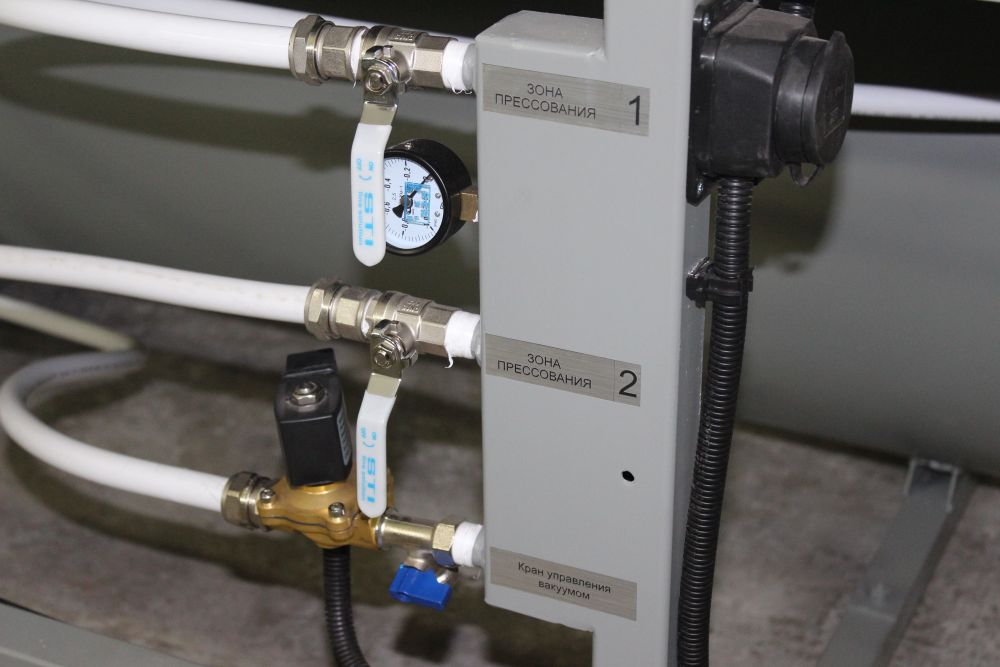

| Возможность в ручном режиме контролировать работу вакуумного насоса и плавность откачки воздуха | Да |
| Автоматический подъем термомодуля при помощи электромеханической лебедки | Да |
| Производительность вакуумного насоса, м3/час | 40 |
| Рабочее напряжение | 380В/50Гц |
| Мощность электромеханической лебедки, кВт | 0,9 |
| Мощность вакуумного насоса, кВт | 1,5 |
| Мощность нагревателей термомодуля, кВт | 23,32 |
| Общеустановленная мощность станка, кВт | 25,8 |
Транспортные данные
| Габаритные размеры, мм | 3600x1600x2550 |
Характеристики
Основные характеристики
-
Размеры рабочего стола, мм3000 х 1250
-
Частота тока, Гц50
-
Размеры станка (Д x Ш x В), мм3080 x 1710 x 2518
-
Вес, кг800
-
Питающее напряжение, В380
-
Мощность нагревателей, кВт23,32
-
Мощность вакуума, кВт1,5
-
Производительность насоса, м3/ч40
-
Диапазон температур, °С+30 - +200
-
Установленная мощность, кВт25,8
-
Максимальный размер обрабатываемой детали, мм2900 х 1150
-
Расстояние от рабочего стола до ламп нагрева (высота обработки), мм340
-
Длина пленки ПВХ при запрессовке на полном столе, мм3100
-
Тип нагревательных элементовЛампы КГТ
-
Количество установленных нагревательных элементов, шт.39
-
Дополнительно освещение рабочего столаДа
-
Автоматическая регулировка температуры нагреваДа
-
Возможность в ручном режиме контролировать работу вакуумного насоса и плавность откачки воздухаДа
-
Автоматический подъем термомодуля при помощи электромеханической лебедкиДа
-
Мощность электромеханической лебедки, кВт0,9
