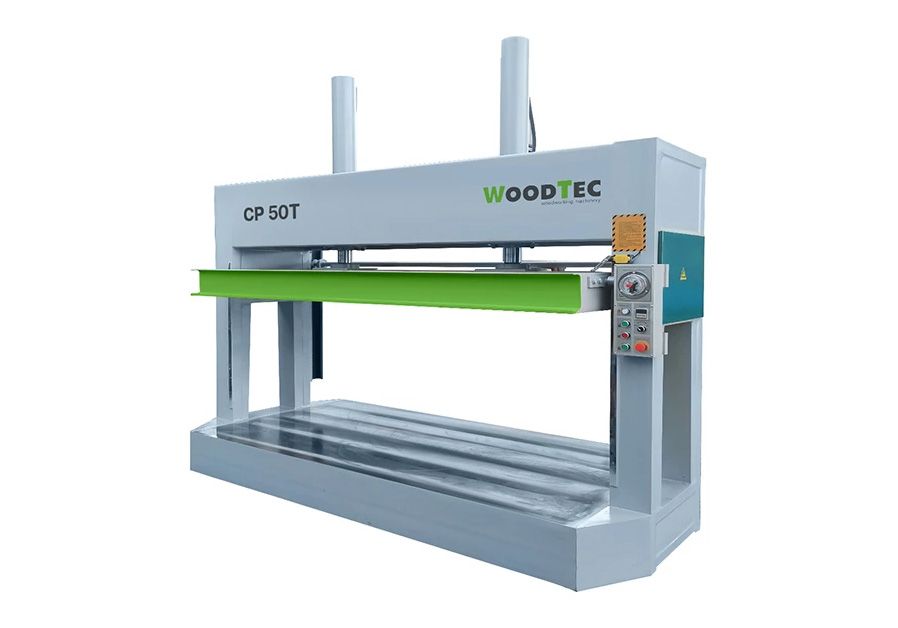

Пресс для холодного прессования WoodTec CP 50T
Артикул: CP 50T
Пресс WoodTec СР 50T используется для соединения пачек из плоских изделий, одно- или двухсторонней облицовки шпоном, пластиком или пленкой, а также для создания гнуто-клееных изделий из шпона и композитов.
Описание
Пресс WoodTec СР 50T используется для соединения пачек из плоских изделий, одно- или двухсторонней облицовки шпоном, пластиком или пленкой, а также для создания гнуто-клееных изделий из шпона и композитов.
Сферы применения
- Предприятия и цеха по производству дверей, мебели, гнуто-клееных деталей мебели, облицованных бумагой, пластиком или шпоном, столярно-строительных изделий.
- Другие деревообрабатывающие производства.
Схема обработки
Особенности
- Управление не требует от оператора специальных навыков и знаний.
- Мощная стальная рама пресса сварена из стальных балок, что обеспечивает стабильность конструкции.
- Перемещение по реечно-торсионному механизму обеспечивает равномерность движения плиты и исключает заклинивание при закрытии плит.
- Рабочие поверхности плит выровнены с помощью большого портального фрезерного станка, что обеспечивает гладкость.
- Функция ручного/автоматического управления.
Конструкция станка
 |

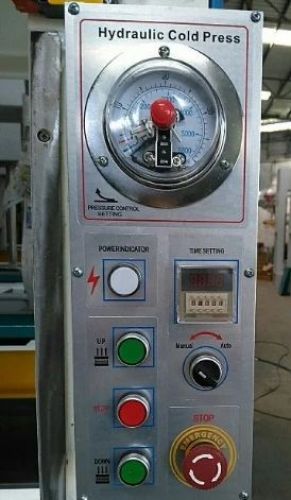

КонтроллерПредназначен для автоматической регулировки давления и время прессования. Оснащен манометром и электронным секундомером. |
 |

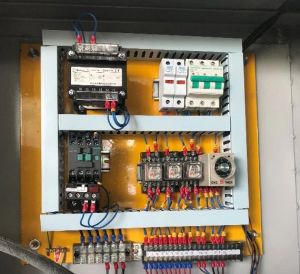

ЭлектрооборудованиеПресс оснащен высококачественными и долговечными электротехническими комплектующими. |
 |

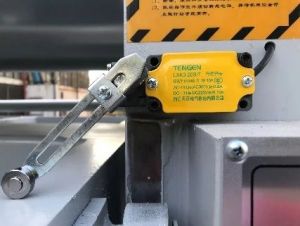

Концевой выключательОграничивает высоту, на которую поднимается плита. |
 |
Гидроцилиндры, расположенные сверхуТакая конструкция облегчает загрузку изделий пачками и повышает производительность. |
Технические характеристики
| Род тока питающей сети | Переменный трехфазный |
| Частота тока, Гц | 50 |
| Напряжение сети, В | 380 |
Электродвигатель привода гидростанции
| Количество, шт. | 1 |
| Мощность, кВт | 4 |
| Установленная мощность, кВт | 4 |
| Рабочее давление в гидросистеме, МПа (кг/см2 – бар) | 21 (210) |
| Диаметр гидроцилиндра, мм | 125 |
| Количество гидроцилиндров, шт. | 2 |
| Усилие пресса, т | 50 |
| Размеры рабочего стола, мм | 2500 x 1250 |
| Ход подвижной плиты, мм | 1000 |
Габаритные размеры
| Длина, мм | 3000 |
| Ширина, мм | 1250 |
| Высота, мм | 2900 |
| Вес, кг | 1850 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3 м |
| Ширина | 1,25 м |
| Высота | 2,9 м |
| Вес (место 1) | 1850 кг |
| Объём | 10,9 м³ |
| Общий вес | 1850 кг |
| Общий объём | 10,9 м³ |
Характеристики
Основные характеристики
-
Размеры рабочего стола, мм2500 x 1250
-
Установленная мощность, кВт4
-
Вес, кг1850
-
Размеры станка (Д x Ш x В), мм3000 x 1250 x 2900
-
Напряжение питания, В380
-
Мощность двигателя, кВт4
-
Тип двигателяЭлектродвигатель
-
Частота тока, Гц50
-
Род тока питающей сетиПеременный трехфазный
-
Рабочее давление в гидросистеме21 МПа (210 кг/см² – бар)
-
Диаметр гидроцилиндра, мм125
-
Количество гидроцилиндров, шт.2
-
Усилие пресса, т50
-
Ход подвижной плиты, мм1000
