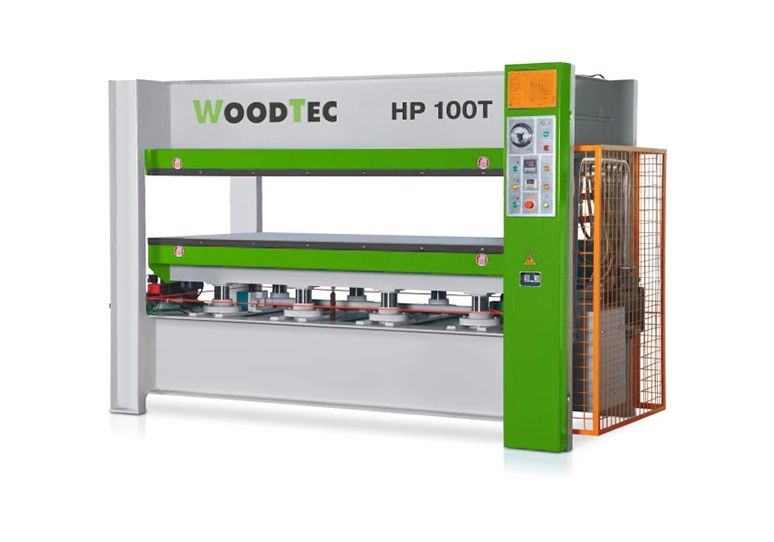

Пресс для горячего прессования WoodTec HP 100T

Артикул: HP 100T

В корзину Узнать цену

Пресс WoodTec WoodTec HP 100T используется для двухсторонней горячей облицовки шпоном, пластиком и другими материалами поверхности дверей, элементов мебели, панелей из композитов, а также для сборки дверного полотна.

Описание

Пресс WoodTec WoodTec HP 100T используется для двухсторонней горячей облицовки шпоном, пластиком и другими материалами поверхности дверей, элементов мебели, панелей из композитов, а также для сборки дверного полотна.

Прижимные плиты нагреваются с помощью тепловых источников электрического и масляного типов.

Сферы применения

  • Предприятия и цеха по производству дверей, деталей мебели, облицованных бумагой, пластиком или шпоном, столярно-строительных изделий.
  • Другие деревообрабатывающие производства.

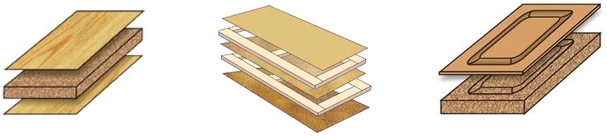

Схема обработки

Особенности

  • Панель управления автоматизирована и проста в эксплуатации. Может управлять один человек, что экономит затраты на рабочую силу.
  • Станина собрана при помощи сварки из профилированного металлопроката и армирующих пластин, что обеспечивает прочность и надежность конструкции.
  • Плиты изготовлены из цельных пластин, обе стороны плит обработаны на шлифовальном станке, что обеспечивает гладкость.
  • Пресс оснащен прерывателем, обеспечивающим защиту от короткого замыкания и перегрузки.
  • Функция ручного/автоматического управления.

Конструкция станка

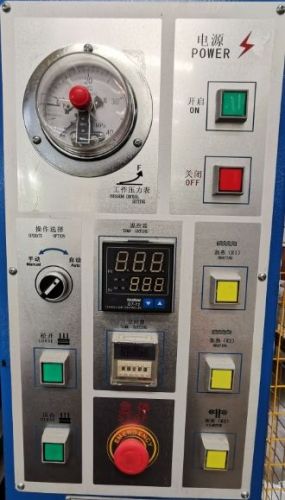

Контроллер

Предназначен для автоматической регулировки давления и время прессования. Оснащен манометром и электронным секундомером.

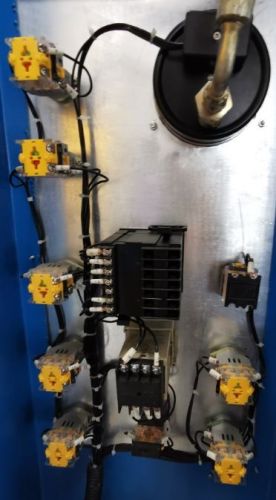

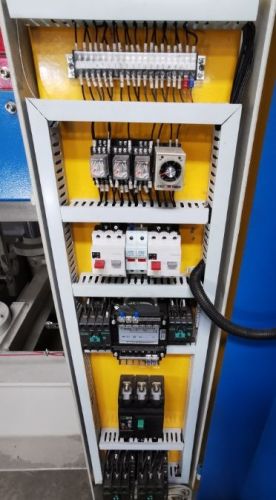

Электрооборудование

Пресс оснащен высококачественными и долговечными электротехническими комплектующими.

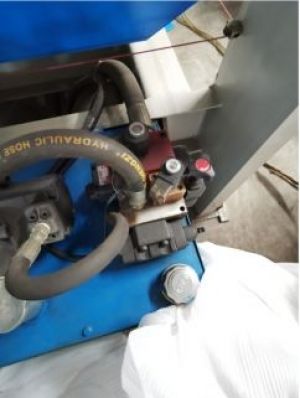

Гидравлическая помпа

Насос предназначен для циркуляции горячего масла по контурам плит станка. Перепускные клапаны контролируют давление в системе, предотвращают возникновение перегрузок и связанные с ними аварийные ситуации.

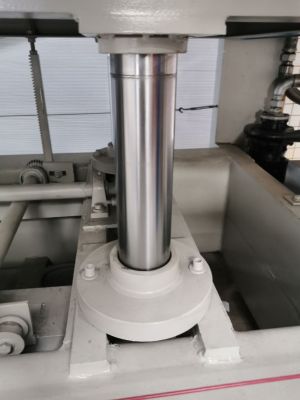

Шток поршня

Изготовлен из стали с толстым хромированным покрытием. Уплотнители имеют высокую стойкость к износам, что обеспечивает герметичность и долговечность узла, а также снижает затраты на техобслуживание.

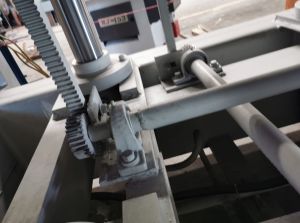

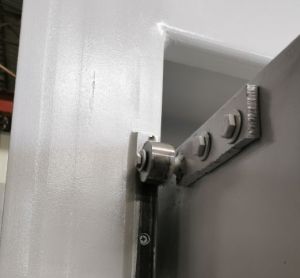

Зубчатые рейки и жесткие боковые направляющие

Благодаря им, подвижная плита с высокой точностью двигается вверх-вниз относительно неподвижной, а также располагается параллельно.

Технические характеристики

Рабочее давление в гидросистеме, МПа (кг/см2 – бар) 21 (210)
Диаметр гидроцилиндра, мм 90
Количество гидроцилиндров, шт. 6
Род тока питающей сети Переменный трехфазный
Частота тока, Гц 50
Напряжение сети, В 380

Электродвигатель привода гидростанции

Количество, шт. 1
Мощность, кВт 5,5

Электродвигатель привода подачи горячего масла

Количество, шт. 1
Мощность, кВт 1,5

ТЭНы нагрева масла

Количество, шт. 6
Мощность, кВт 6
Установленная мощность, кВт 43
Усилие пресса, т 100
Размеры рабочего стола, мм 2500 х 1300
(42 мм толщина плиты)
Ход подвижной плиты / раскрытие просвета, мм 300
Количество масляных прижимных цилиндров, шт. 6 шт. х Ø90 мм

Габаритные размеры

Длина, мм 4200
Ширина, мм 1660
Высота, мм 2040
Вес, кг 5200

Транспортные данные

Количество мест 1
Место: 1
Длина 4,2 м
Ширина 1,66 м
Высота 2,04 м
Вес (место 1) 5200 кг
Объём 14,23 м³
Общий вес 5200 кг
Общий объём 14,23 м³

Характеристики

Основные характеристики

  • Размеры рабочего стола, мм
    2500 х 1300
  • Напряжение питания, В
    380
  • Тип двигателя
    Электродвигатель
  • Частота тока, Гц
    50
  • Род тока питающей сети
    Переменный трехфазный
  • Рабочее давление в гидросистеме
    21 МПа (210 кг/см² – бар)
  • Диаметр гидроцилиндра, мм
    90
  • Количество гидроцилиндров, шт.
    6
  • Усилие пресса, т
    100
  • Ход подвижной плиты, мм
    300
  • Мощность электродвигателя привода гидростанции, кВт
    5,5
  • Мощность электродвигателя привода подачи горячего масла, кВт
    1,5
  • Количество ТЭНов нагрева масла, шт.
    6
  • Мощность ТЭНов нагрева масла, кВт
    6
  • Размеры станка (Д x Ш x В), мм
    4200 x 1660 x 2040
  • Вес, кг
    5200
  • Установленная мощность, кВт
    43
  • Количество масляных прижимных цилиндров, шт.
    6 шт. х Ø90 мм
