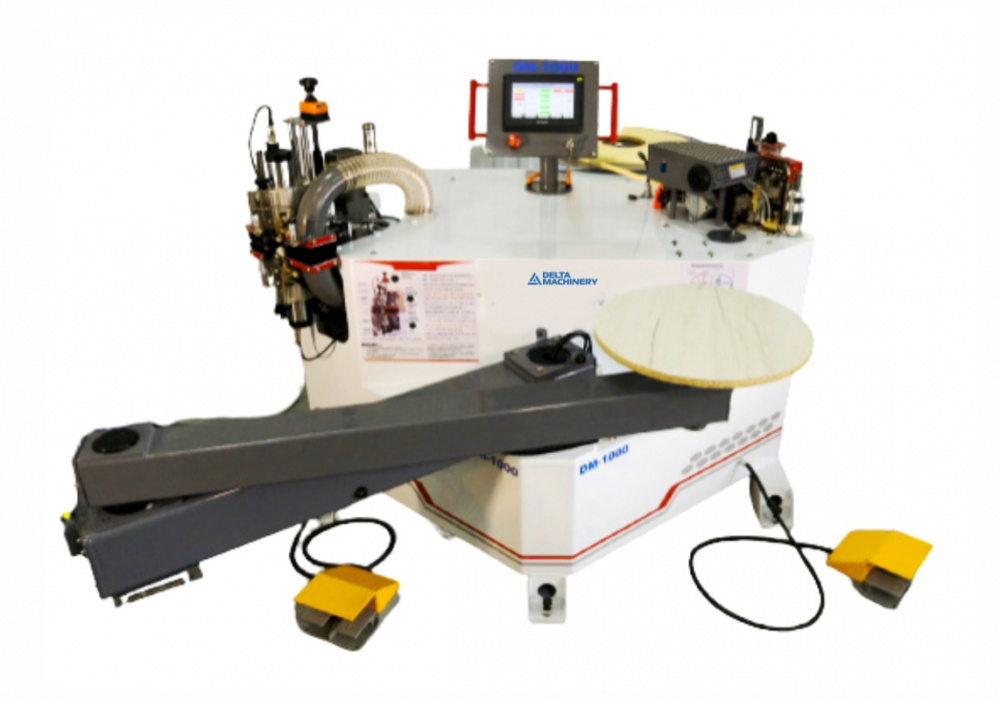

Полуавтоматический кромкооблицовочный станок DELTAMACHINERY DM-1000
Артикул: DM-1000

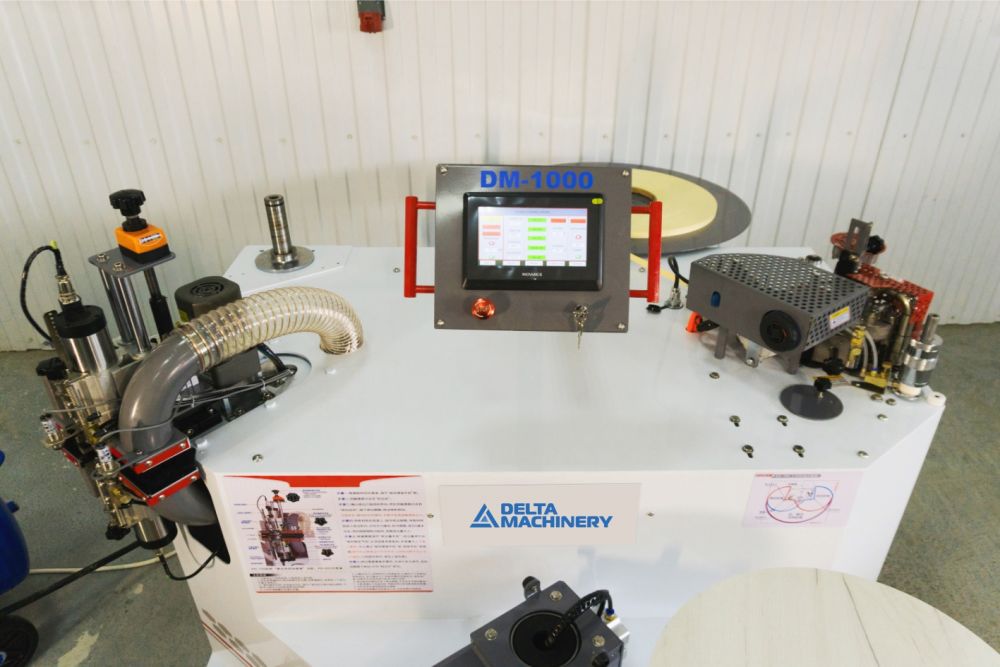

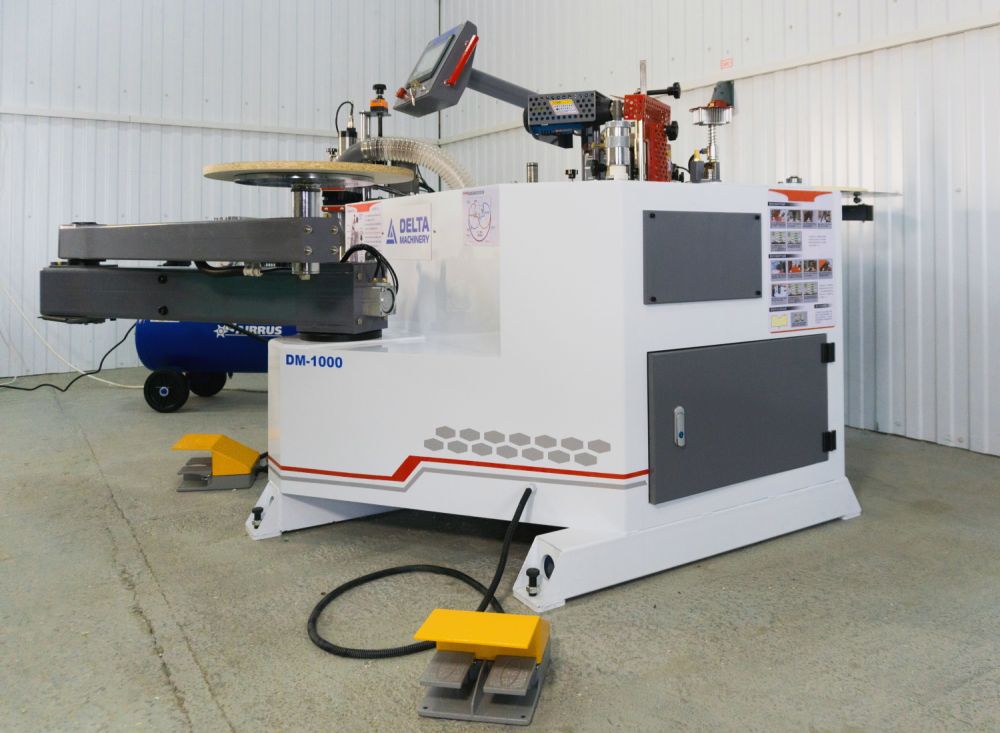

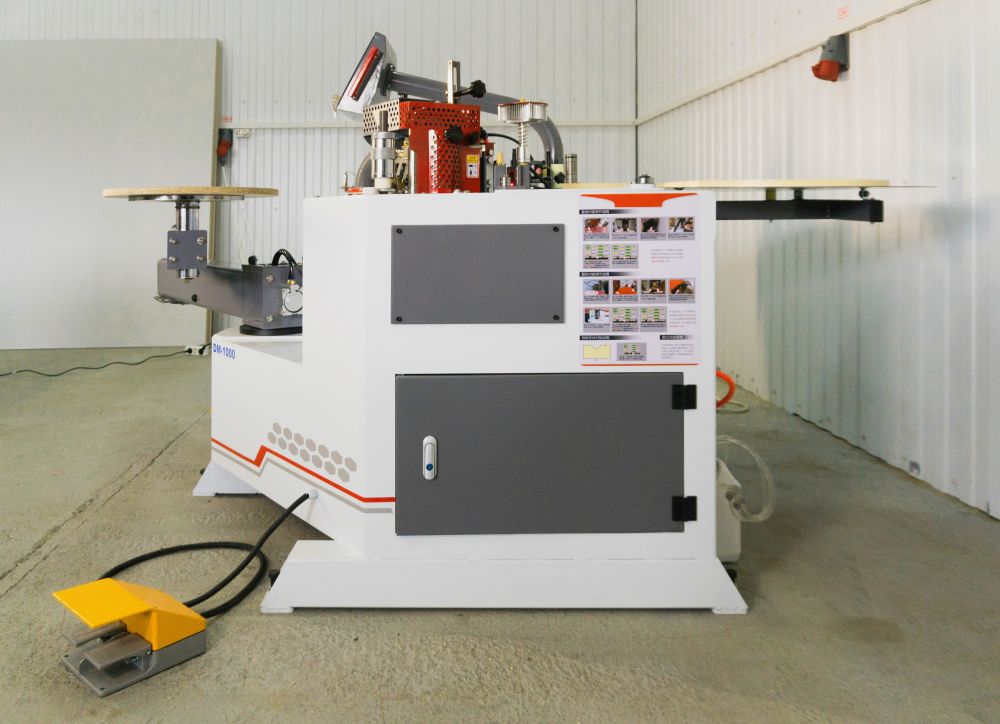

DELTAMACHINERY DM-1000 – высокопроизводительный и надежный агрегат для приклеивания кромочного материала на прямые и круглые заготовки деталей мебели.
Описание
DELTAMACHINERY DM-1000 – высокопроизводительный и надежный агрегат для приклеивания кромочного материала на прямые и круглые заготовки деталей мебели.
Данная модель используется для облицовки заготовок прямой и круглой формы как по внутреннему, так и по внешнему радиусам.
Станок работает с кромочными материалами из АБС, ПВХ, меламина и натурального шпона шириной 10 – 55 мм и толщиной 0,5 – 3 мм. Кромка подается автоматически или в полуавтоматическом режиме.
Особенности станка

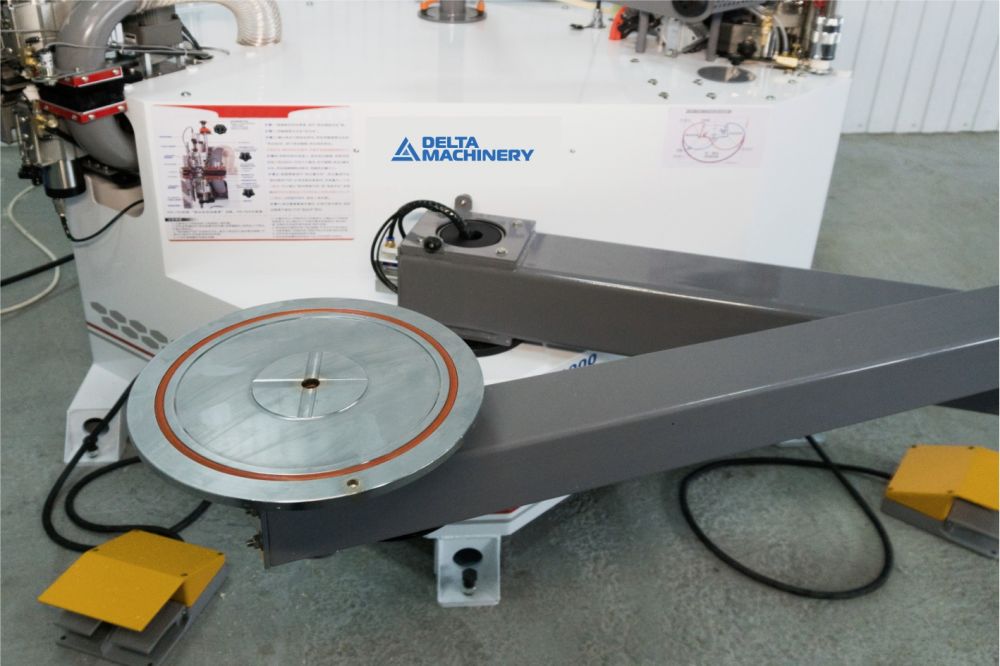

- Подвижная вакуумная консоль, которая позволяет без труда в одиночку приклеивать кромочный материал на крупногабаритные криволинейные и прямолинейные детали.
- Станок оснащен клеевой ванной с нижним расположением клеевого бачка объемом 2000 мл, с установленным промышленным феном и возможностью регулировки температуры подаваемого на кромку воздуха.
- Для получения максимально качественного результата приклеивания кромки станок оборудован форсунками для подачи разделительной жидкости в зону контакта плоскости заготовки и свеса кромки.
- Количество подаваемого кромочного материала в мм осуществляется с помощью энкодера.
- Для работы с крупногабаритными криволинейными заготовками, оклеиваемыми по замкнутому контуру, станок оснащен оптическим датчиком определения края кромки (лазером).
- Двухсторонний фрезерный узел для снятия свесов оснащен высокооборотистыми моторами 24 000 об/мин, мощностью 800 Вт каждый.
- Фрезер оборудован копирами с микронастройкой по плоскости и приводным копиром с изменяемой скоростью подачи по торцу заготовки.
- Для получения высококачественной обработки свеса кромки сразу за фрезами располагаются управляемые пневматикой плоские цикли.
- В зону обработки нижней и верхней фрезы возможна подача разделительной жидкости с помощью форсунок, расположенных на фрезерном узле.
- Управление станком осуществляется с помощью промышленного сенсорного контроллера IT7000.
Назначение
 |
 |
| Обработка прямолинейных деталей | Обработка криволинейных деталей |
Конструкция станка
 |
 |

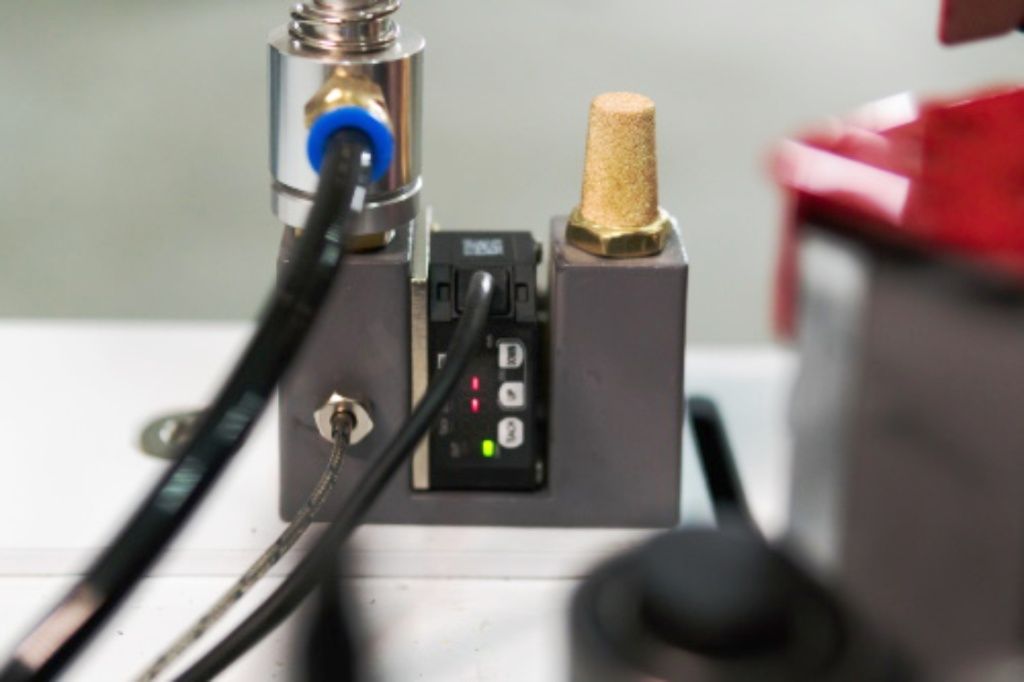

Лазерный датчикОпределяет край кромки во время обработки крупных криволинейных заготовок по замкнутому контуру. Благодаря радиатору, датчик бесперебойно работает в течение долгого времени. |

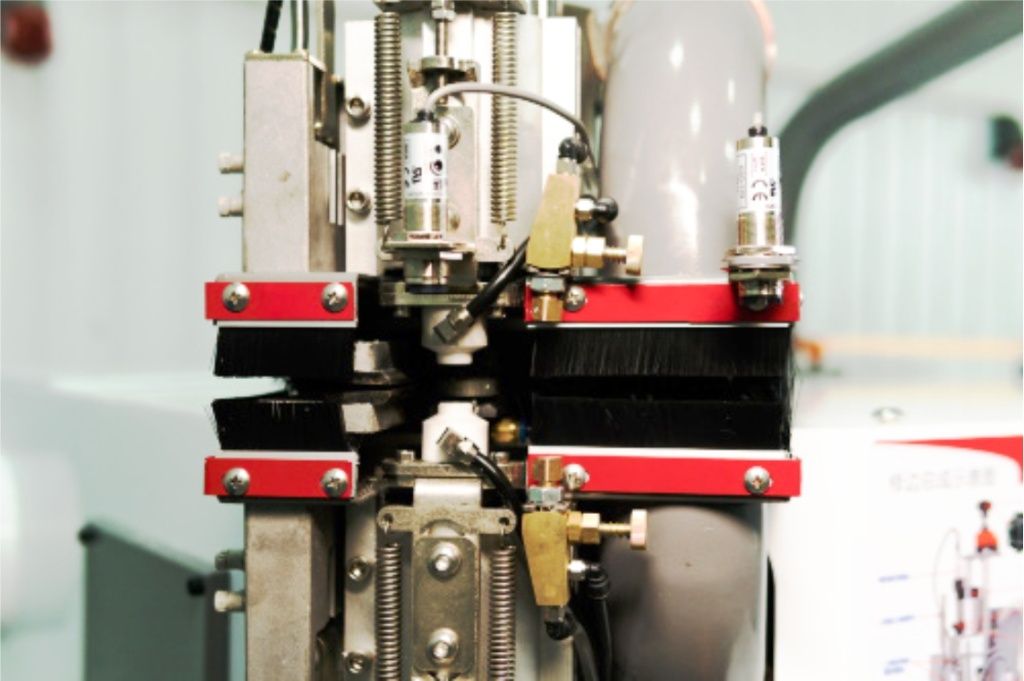

Мощное двустороннее фрезерное устройствоИмеет датчики, определяющие наличие изделия, форсунки для впрыска разделительной жидкости и управляемые узлы плоской циклевки. |
 |
 |

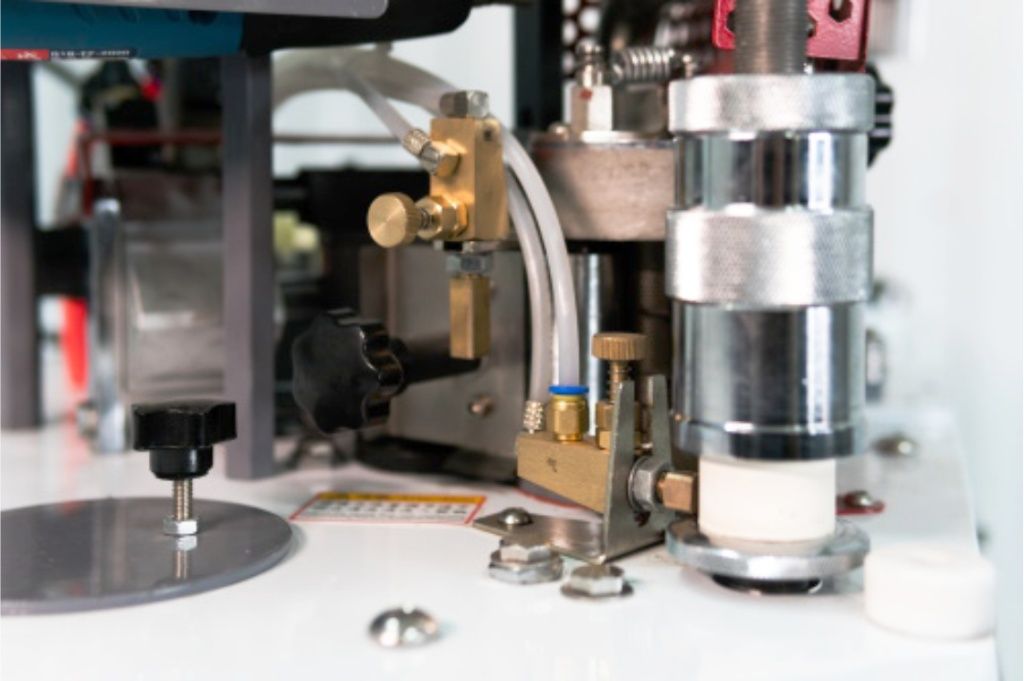

Прижимное устройствоПредставляет собой ролик с форсунками, предназначенными для впрыска разделительной жидкости. Предусмотрена регулировка скорости вращения. |

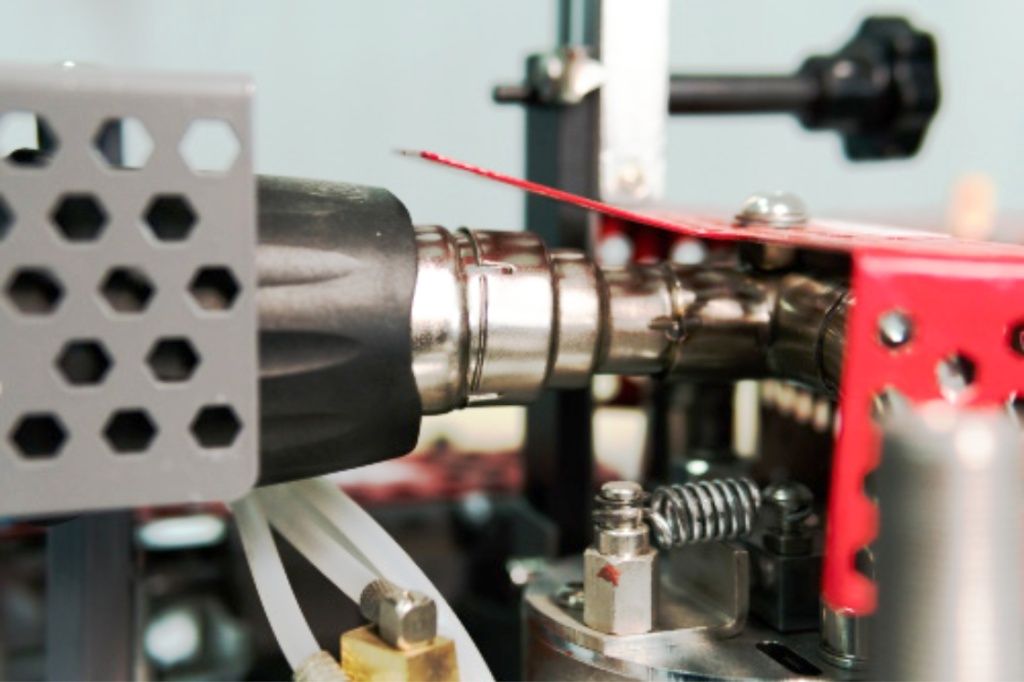

Мощный промышленный фенПодает горячий воздух в зону формирования радиуса, за счет чего повышается качество обработки. Предусмотрена возможность настройки температуры воздуха в зависимости от типа используемого кромочного материала. |
 |
 |

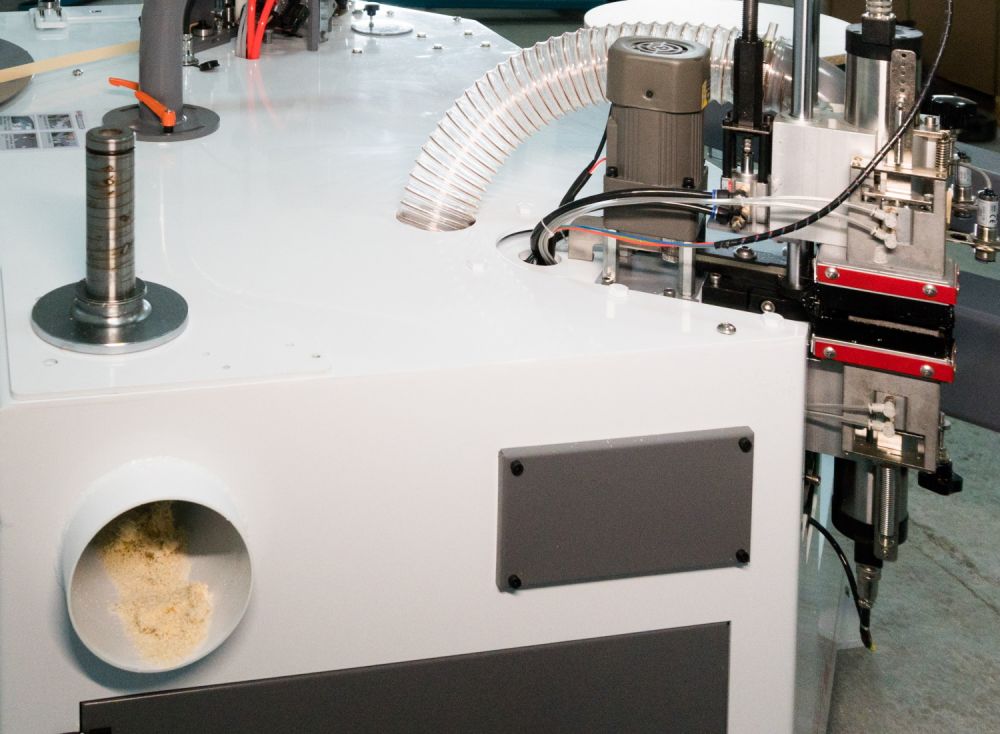

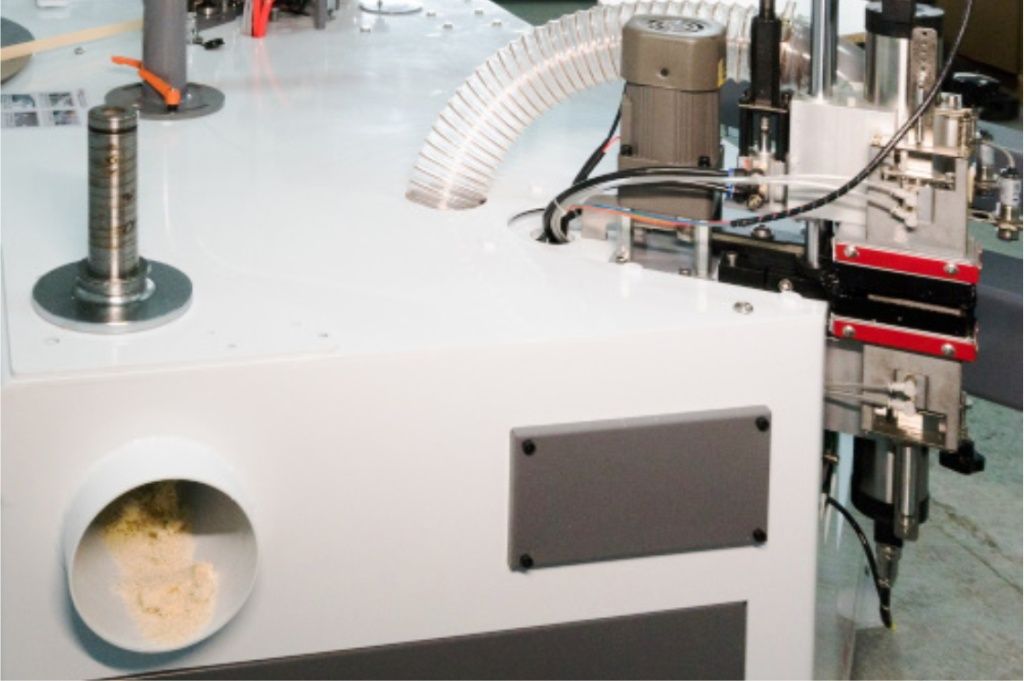

Аспирационный патрубок в зоне фрезеровкиВыводит пыль и стружку. |

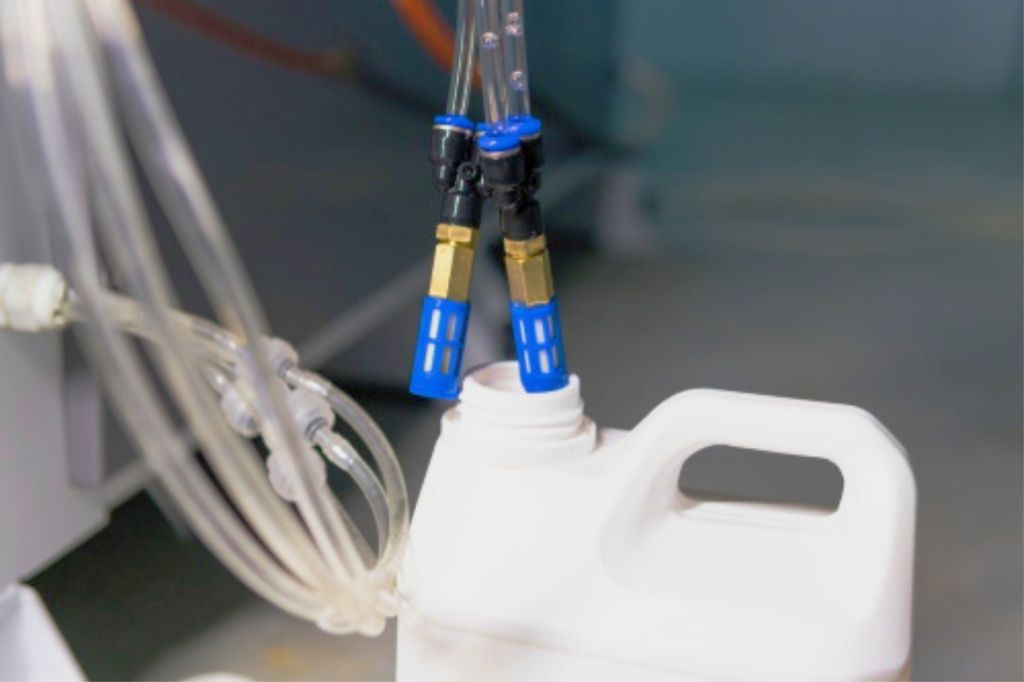

Фильтры на подающем трубопроводеПредназначены для всасывания разделительной жидкости. |
 |
 |

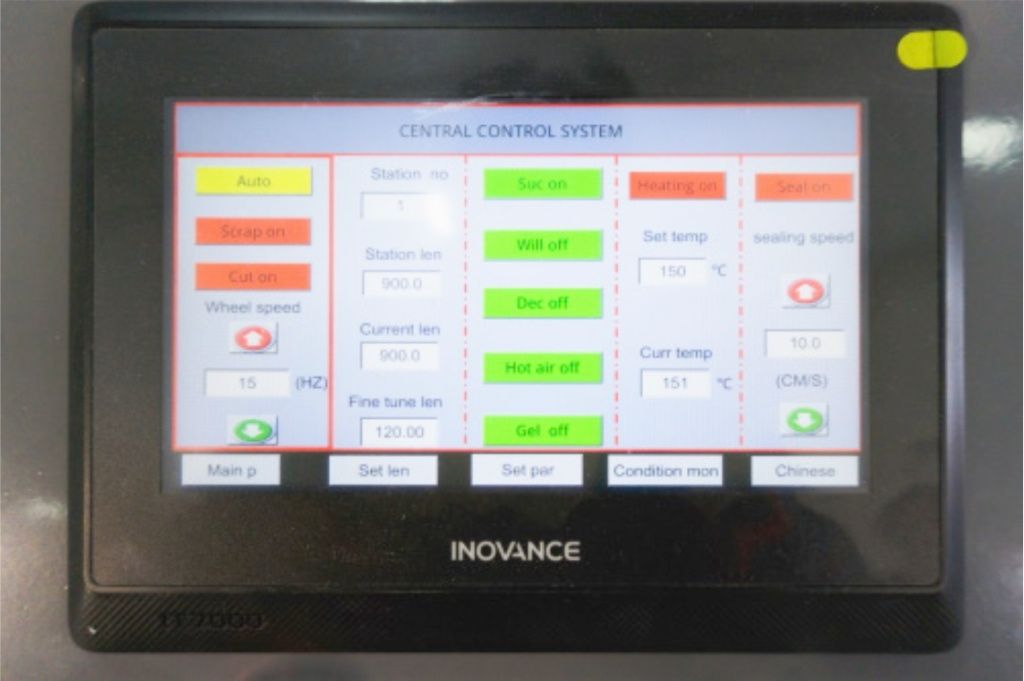

Система управленияСтанок оснащен панелью управления IT7000 от компании Inovance (Китай). Его ключевые преимущества – широкий набор настроек, цветной сенсорный экран и простота использования. |

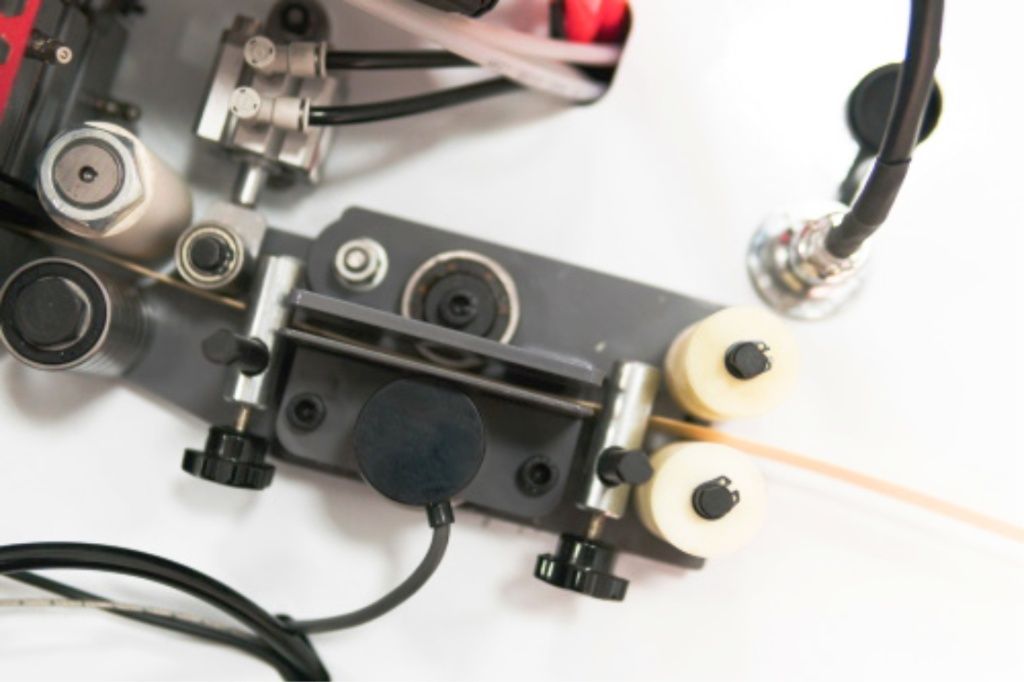

Устройство подачи кромки, оснащенное энкодером |
|
|
 |

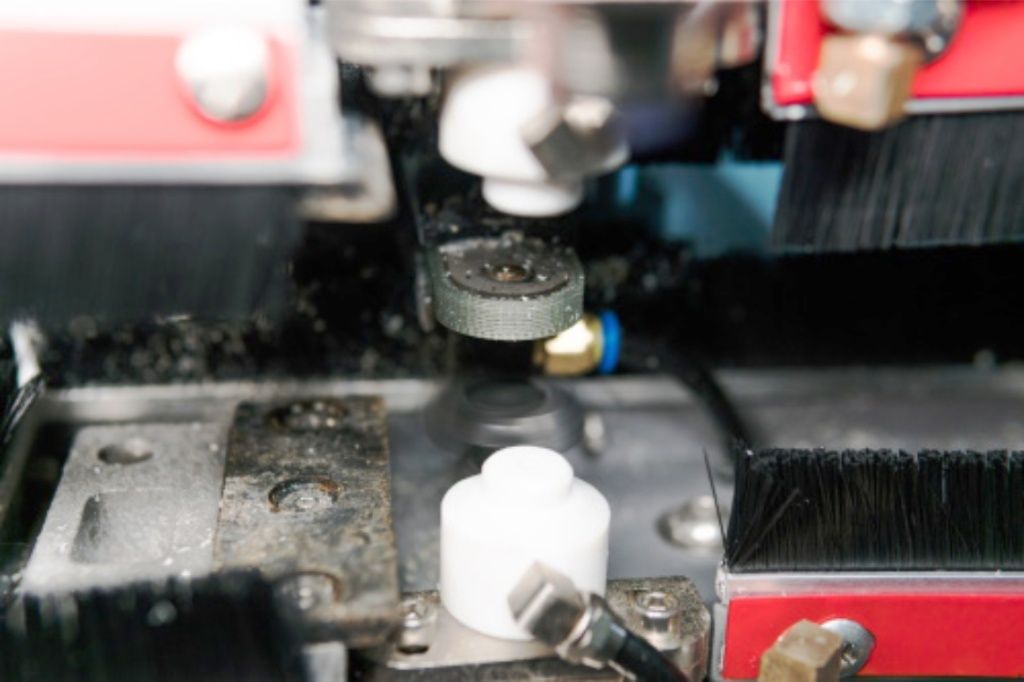

КопирыСтанок имеет два вида копиров. Первый предназначен для микронастройки по плоскости. Второй – приводной – имеет функцию настройки скорости подачи по торцу изделия. |

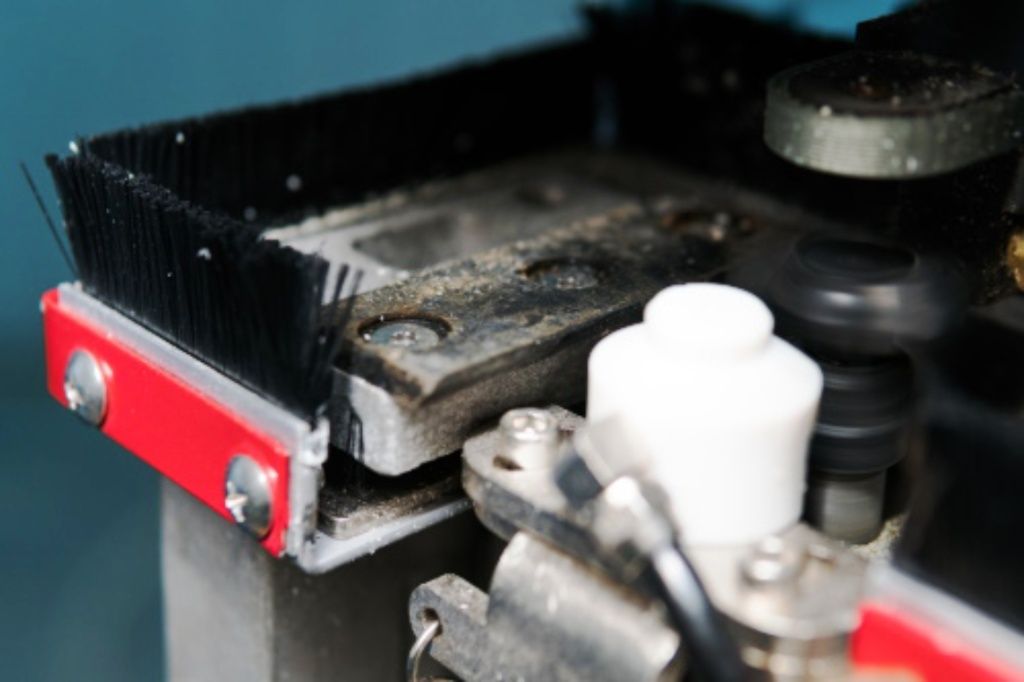

Пневматическое устройство плоской циклиУдаляет остатки клея с соединения. |
Технические характеристики
| Высота кромки (детали), мм | 10 – 55 |
| Толщина кромки, мм | 0,5 – 3 |
| Рабочая температура, °C | 110 – 210 |
| Скорость подачи кромочного материала, м/мин | 0 – 37 |
| Объем клеевой ванны, мл | 2000 |
| Время нагрева, мин | 5 – 10 |
| Давление воздуха, Bar | 6 - 8 |
| Напряжение питающей сети, В | 380 |
| Общая мощность, кВт | 6 |
Комплектация
| Руководство пользователя | 1 шт |
| Станок | 1 шт |
| Упаковка | Обрешетка |
Транспортные данные
| Длина, мм | 2000 |
| Ширина, мм | 1450 |
| Высота, мм | 1540 |
Характеристики
Основные характеристики
-
Напряжение питания, В380
-
Давление сжатого воздуха, бар6 - 8
-
Мощность, кВт6
-
Рабочая температура, °С110 – 210
-
Высота кромки (детали), мм10 – 55
-
Объем ёмкости для клея, мл2000
-
Время предварительного прогревания перед использованием, мин5 – 10
-
Толщина кромочного материала, мм0,5 – 3
-
Скорость подачи, м/мин0 – 37
