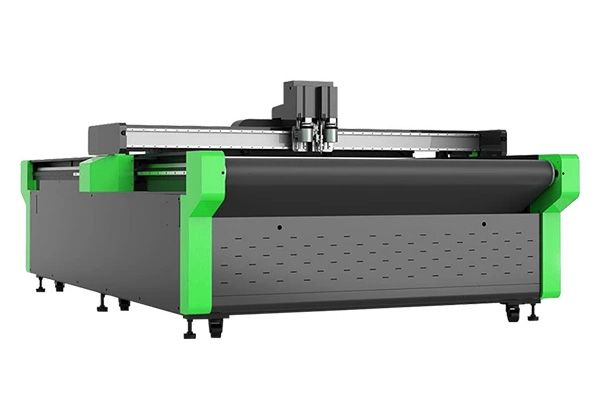

Планшетный режущий плоттер с ЧПУ WoodTec P-1625
Артикул: P-1625
Плоттер WoodTec P-1625 с высокой точностью проводит раскройку на различных материалах, которые подаются на станок в виде листа или рулона. Также аппарат имеет функции биговки, резки под углом, перфорации, фрезеровки и нанесения насечек на кожу.
Описание
Плоттер WoodTec P-1625 с высокой точностью проводит раскройку на различных материалах, которые подаются на станок в виде листа или рулона. Также аппарат имеет функции биговки, резки под углом, перфорации, фрезеровки и нанесения насечек на кожу.
Обрабатываемые материалы
- Древесина
- Композитные материалы
- Пластик
- Плитные материалы
- ДВП
- Фанера
- Полистирол
- Оргстекло
- Акрил
- Кожа
- Ткань
- Картон
- Резина
- Бумага
Схема обработки
 |
Области применения
- Производство упаковки

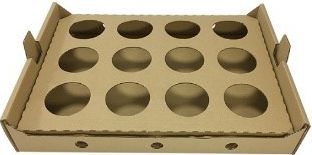

- Упаковка с печатью и без, POS-дисплеи, ложементы, штампы, индивидуальная упаковка, транспортировочная упаковка, различные дизайнерские картонные упаковки, шоубоксы, оригинальные самосборные коробки и прочее. - Реклама и графика
- Наружная реклама, дисплеи, вывески, автомобильная графика, рекламные конструкции/стенды, светящиеся короба/знаки, полки магазина, стикеры, напольная графика. - Раскрой кожи
- Обувь, сумки, кошельки, ремни, перчатки, лекала для одежды, декоративные элементы для мебели, автомобильные сиденья, чехлы для самолетов, товары для спорта. - Технический текстиль
- Интерьер автомобилей, солнцезащитные шторы, занавески, рулонные шторы, шатры, палатки, строительная облицовка, натяжные потолки, защита от протечек на трубы, водные матрасы, костюмы для водолазов, рюкзаки, флаги и прочее. - Ремонт и отделка
- Резка изделий из сотового поликарбоната, сэндвич панелей ПВХ, изготовление различных декоративных элементов. Резка любых нестандартных форм, различные углы, соединения шип-паз, сгиб вдоль или поперек сотовой структуры.

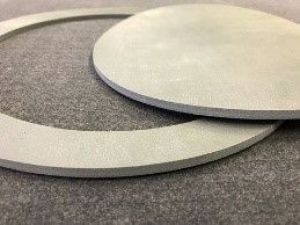

Примеры получаемых изделий
 |
 |
 |
 |
 |
 |
Конструкция станка
 |

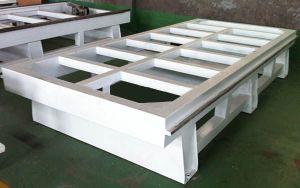

Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно. |
 |

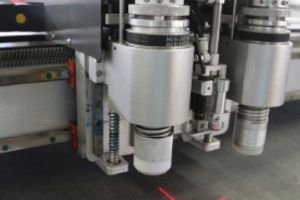

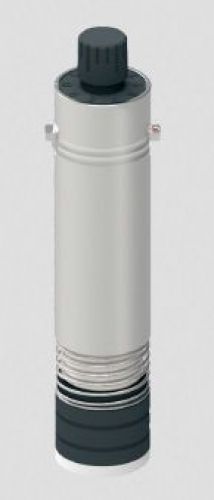

Вибронож с сервоприводомСовершая пилообразные движения, лезвие толщиной 0,63/1 мм выполняет резку картона, гофрокартона и вспененных материалов. Осциллирующий тангенциальный нож имеет прижимное устройство, которое надежно удерживает заготовку на столе во время работы. Сервопривод с обратной связью поворачивает нож с высокой точностью. |
 |
Тангенциальный ножНе имеет функции осцилляции. Предназначен для резки материалов толщиной до 10 мм – пленки, мягкой пластмассы, кожи, картона и других. |
 |

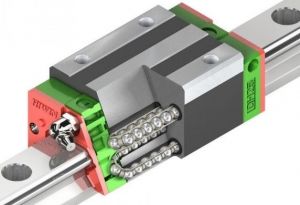

Жесткие линейные направляющие и подшипникиПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. С помощью пресс-масленок (тавотниц), на подшипники подается смазка, рекомендованная заводом-изготовителем. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |

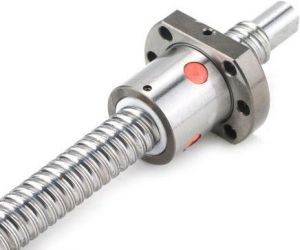

Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. |
 |

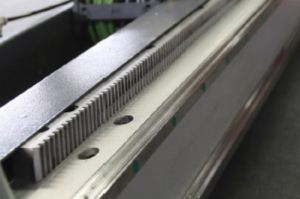

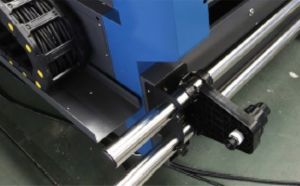

Косозубая рейкаОбеспечивает быстрое и точное передвижение по осям Х и Y. |
 |
Стол с вакуумной системойРабочий стол изготовлен из алюминия. Столешница покрыта износостойким материалом. Вакуумный насос прочно удерживает обрабатываемый материал на столе. |
 |

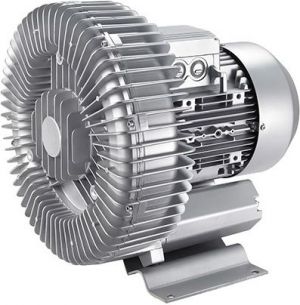

Мощный вакуумный насосВакуумный насос мощностью 5500 Вт прочно фиксирует материал. Это позволяет избежать порчи изделия из-за использования саморезов или струбцин для его закрепления. |
 |

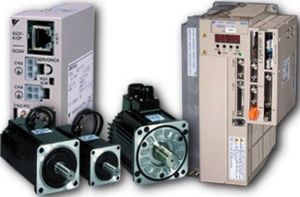

Точные и надежные серводвигателиНа станке установлены бесшумными и энергосберегающими серводвигатели мощностью 750 Вт. Их конструкция и характеристики которых обеспечивают высокую скорость и качество изделий, а также эффективную и стабильную работу в течение длительного времени. Система обратной связи передает на устройство данные о повороте вала, что предотвращает появление бракованных изделий. |
 |

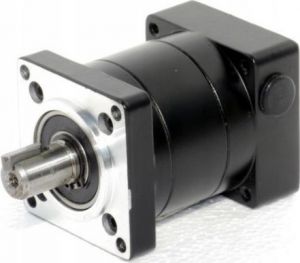

Планетарные редукторыУвеличивают крутящий момент серводвигателя и позволяют работать в режиме высокого ускорения. |
|
|

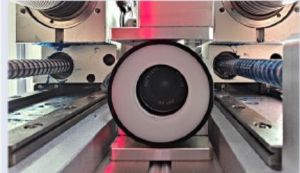

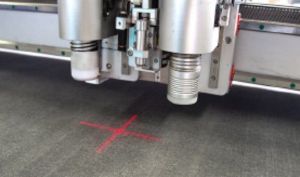

Цифровой сканер материалаРядом с режущим инструментом установлена цифровая камера, которая снимает и передает на экран компьютера объекты, нарисованные на предмете, после чего оператор производит настройку параметров резки. |
|
|
Ленточный конвейер для загрузки материалаПредназначен для непрерывной загрузки листовых и рулонных материалов, выполнения обработки с протяжкой, потокового сбора готовых изделий. Конвейер значительно увеличивает производительность при сокращении трудозатрат. |
|
|

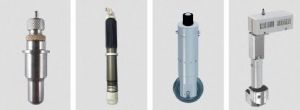

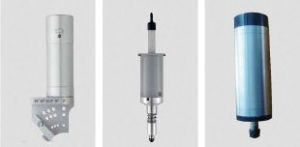

Дополнительные модулиБиговочный модуль Модуль V-образной резки Фрезеровочный модуль |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Модуль с осциллирующим ножом | 1 | Толщина лезвия 0,63 / 1 мм |
| 2 | Тангенциальный инструмент | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Камера сканирования материала | 1 | CCD |
| 5 | Планетарные редукторы | 5 | |
| 6 | Вакуумный стол (6 зоны) покрытый износостойкой фибротканью | 1 | |
| 7 | Сервомоторы осевого перемещения | 5 | 750 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | HIWIN |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Система визуального контроля кромки материала | 1 | Автоматическое позиционирование |
| 12 | Вихревой вакуумный насос | 1 | 5,5 кВт |
| 13 | Система непрерывной подачи материала | 1 | Ленточный конвейер |
| 14 | Программное обеспечение | 1 | |
| 15 | Руководство пользователя | 1 | на русском языке |
Технические характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 1600 х 2500 |
| Высота обработки, мм | 50 |
| Инструмент для обработки в комплекте | Осциллирующим нож, тангенциальный инструмент |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный стол (6 зон) |
| Тип электродвигателей перемещения | Сервомоторы 750 Вт |
| Скорость рабочего хода, м/мин | 0 - 70 |
| Скорость холостого хода, м/мин | 0 - 90 |
| Тип редуктора | Планетарный |
| Профильные линейные подшипники | HIWIN |
| Система визуального контроля кромки резки | Автоматическое позиционирование |
| Вакуумный насос | Вихревого типа |
| Система непрерывной подачи материала | Подача и выгрузка материалов |
| Камера позиционирования по меткам | CCD |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 11 |
Габаритные размеры (в упавковке)
| Длина, мм | 3700 |
| Ширина, мм | 2300 |
| Высота, мм | 1300 |
| Вес брутто, кг | 1100 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,7 м |
| Ширина | 2,3 м |
| Высота | 1,3 м |
| Вес (место 1) | 1100 кг |
| Объём | 11,01 м³ |
| Общий вес | 1100 кг |
| Общий объём | 11,01 м³ |
Характеристики
Основные характеристики
-
РедукторПланетарный
-
Размер обработки, мм1600 х 2500 x 50
-
Тип передачи по оси ZШВП
-
Тип передачи по оси X и YКосозубые рейки
-
Скорость рабочего хода, м/мин0 - 70
-
Скорость холостого хода, м/мин0 - 90
-
Инструмент для обработки в комплектеОсциллирующим нож, тангенциальный инструмент
-
Профильные линейные подшипникиHIWIN
-
Система визуального контроля кромки резкиАвтоматическое позиционирование
-
Вакуумный насосВихревого типа
-
Система непрерывной подачи материалаПодача и выгрузка материалов
-
Камера позиционирования по меткамCCD
-
Размеры станка (Д x Ш x В), мм3700 x 2300 x 1300
-
Вес брутто, кг1100
-
Мощность, кВт11
-
Тип двигателяСервомоторы 750 Вт
-
Тип рабочего столаВакуумный стол (6 зон)
-
Частота тока, Гц50
-
Напряжение, В380
