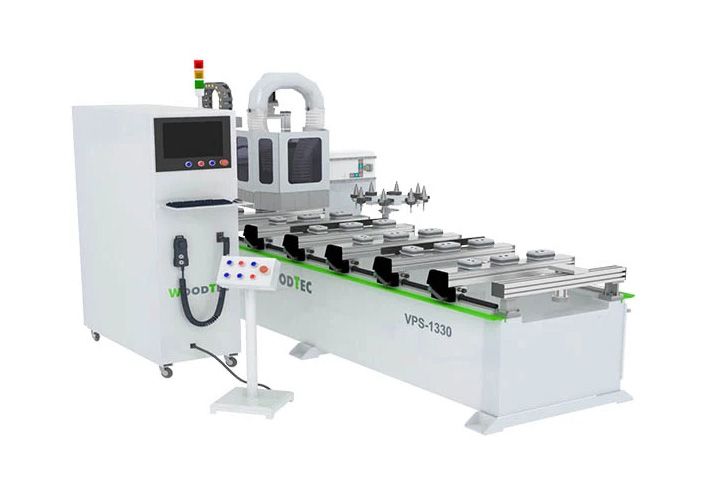

Обрабатывающий центр с ЧПУ WoodTec VPS 1330

Артикул: VPS 1330

В корзину Узнать цену

WoodTec VPS 1330 – эффективная и надежная машина, которая выполняет двух- и трехмерную фрезеровку, гравировку и сверление различных изделий с высокой точностью. Заготовка и инструменты закрепляются с помощью вакуумных подушек, благодаря чему на станке можно сверлить отверстия в торце и пласти изделия, а также фрезеровать их.

Описание

WoodTec VPS 1330 – эффективная и надежная машина, которая выполняет двух- и трехмерную фрезеровку, гравировку и сверление различных изделий с высокой точностью.

Заготовка и инструменты закрепляются с помощью вакуумных подушек, благодаря чему на станке можно сверлить отверстия в торце и пласти изделия, а также фрезеровать их.

Обрабатываемые материалы

  • Дерево
  • ДСП
  • МДФ
  • Фанера
  • Любые полистиролы
  • Искусственный камень
  • Акриловое стекло
  • Оргстекло
  • Модельный пластик
  • Цветной металл

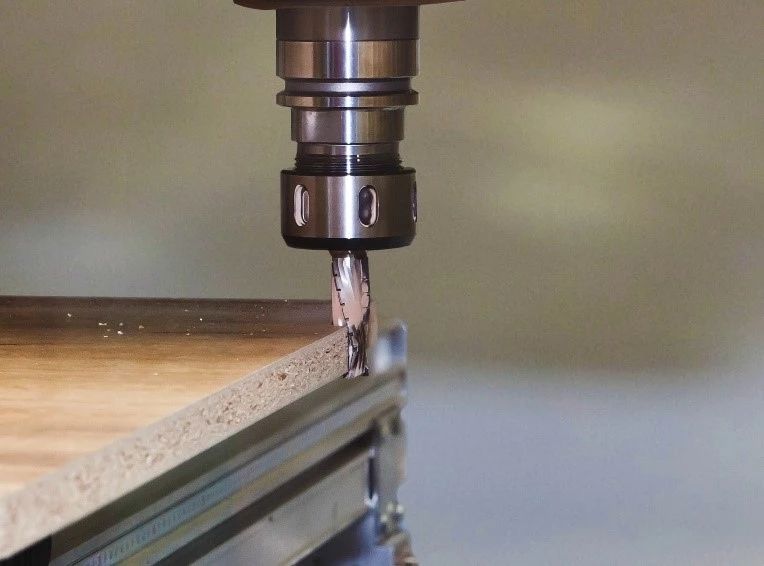

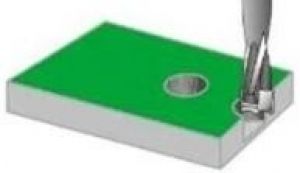

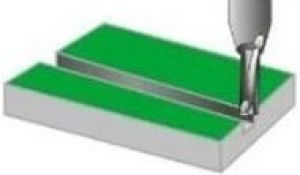

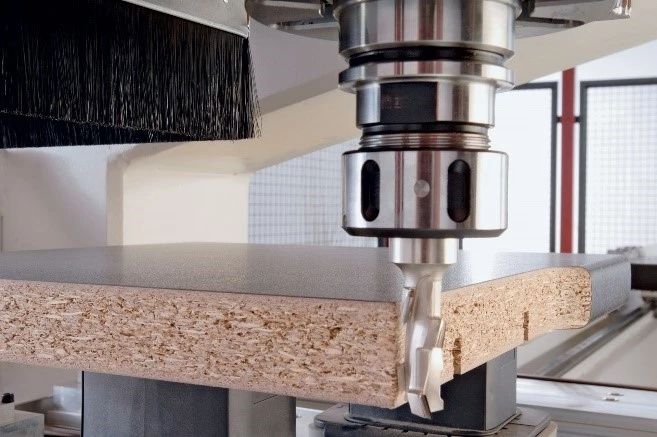

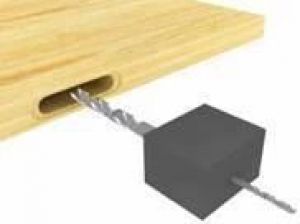

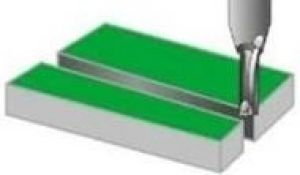

Схема обработки

Области применения

  • Гравировка
    - Гравировка поверхностей из самых различных материалов
  • Мебельное производство
    - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Отделка интерьеров
    - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
  • Производство дверей
    - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
    - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
    - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
    - Изготовление эксклюзивных дверей из ценных пород древесины.
  • Модельное производство
    - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

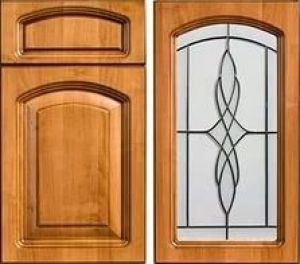

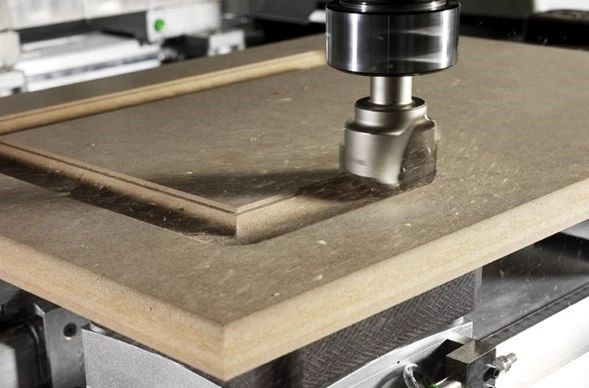

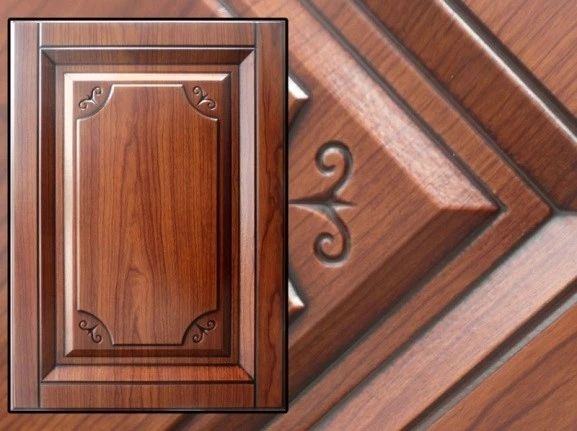

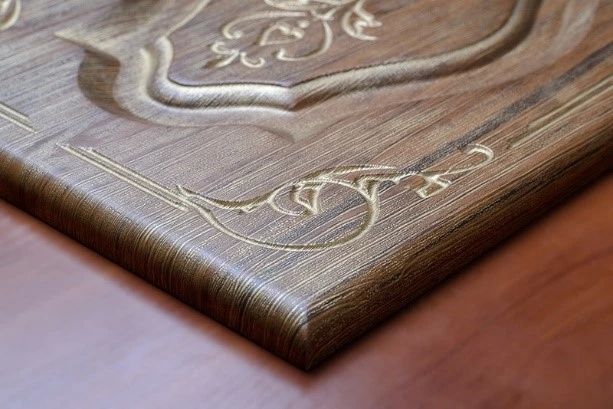

Примеры получаемых изделий

Конструкция станка

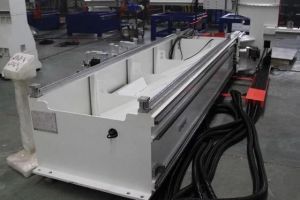

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно.

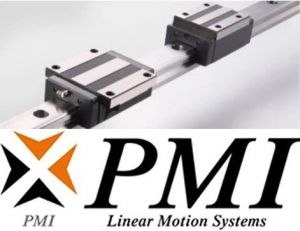

Жесткие линейные направляющие

Данная деталь произведена тайваньской компанией PMI. Имеются смазочные картриджи. Направляющие придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

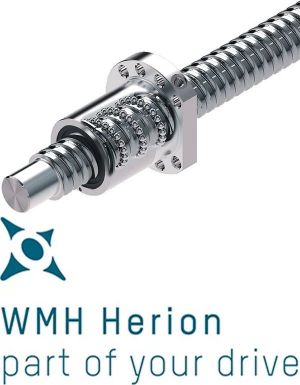

Высокоточные шарико-винтовые пары

На станке установлены ШВП компании WMH Herion (Германия). Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно.

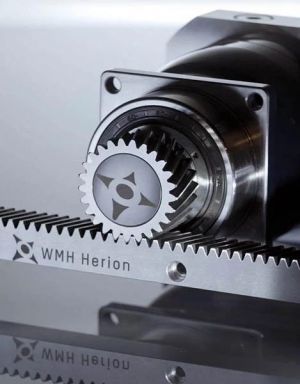

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y. На данном станке используются рейки компании WMH Herion (Германия).

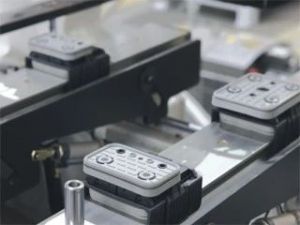

Рабочая зона с вакуумными подушками

Стол компании Schmalz (Германия) имеет специальные вакуумные присоски, которые прочно держат обрабатываемый материал даже во время интенсивной работы. Внутри алюминиевых профилей находятся камеры с магнитными клапанами, благодаря которым не нужно использовать шланги.

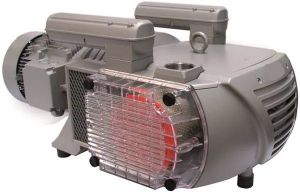

Вакуумный насос

На станок можно установить вакуумный роторно-пластинчатый насос мощностью 7500 Вт и производительностью 250 м3/час.

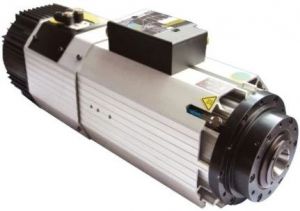

Мощный электрошпиндель

Станок оснащен электрошпинделем компании HSD (Италия), в котором внедрены последние технологические достижения. Высокая мощность (9000 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

Система принудительного охлаждения с помощью вентилятора предотвращают перегрев станка даже при малых оборотах и высоких температурах. Шпиндель оснащен подшипниками их керамики, которые не требуют обслуживания и функционируют при сложных внешних условиях.

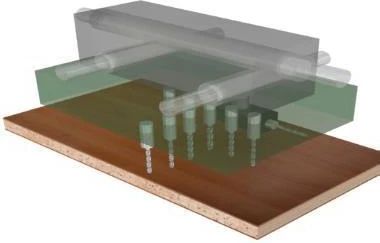

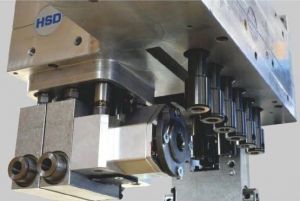

Устройство для сверления и присадки

Произведено итальянской компанией HSD. Имеет 9 вертикальных и 3 горизонтальных шпинделя, а также пазовальную пилу с внешним диаметром 120 мм.

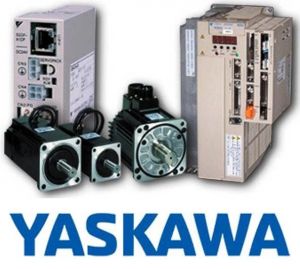

Японские сервоприводы

На осях X, Y и Z установлены серводвигатели от компании Yaskawa. Они энергоэффективны, работают бесперебойно и потребляют оптимальную мощность. Датчик позиции, функция быстрой подстройки и 32-разрядный RISC-процессор предотвращают появление ошибок, обеспечивают высокую скорость и точность работы.

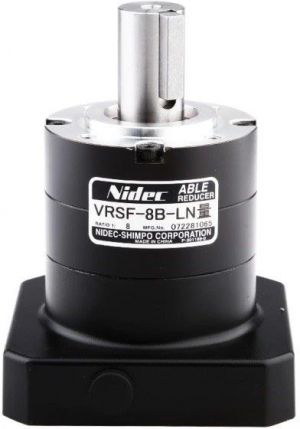

Планетарные редукторы

Редукторы компании Nidec-Shimpo (США) увеличивают крутящий момент серводвигателя и КПД, а также позволяют работать в режиме высокого ускорения.

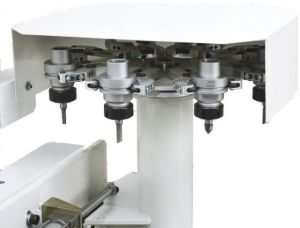

8-позиционный магазин с инструментами

Карусельное исполнение магазина позволяет станку быстро выбрать необходимый из 8 инструментов.

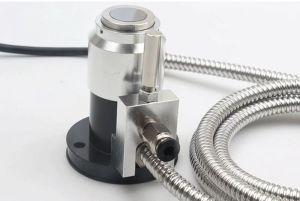

Система калибровки инструмента

Специальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность.

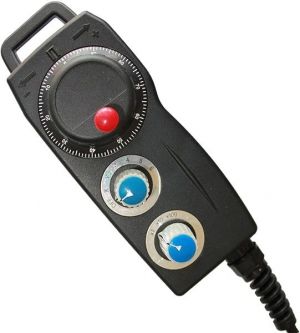

Выносной контроллер

Упрощает оператору управление станком и обеспечивает максимальную точность.

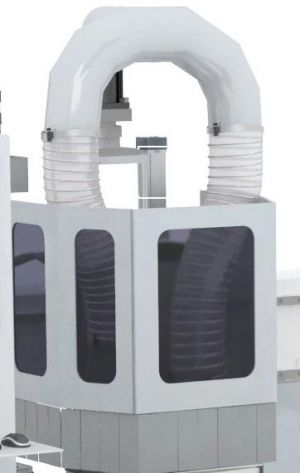

Аспиратор

Стандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки.

Программа Autodesk ArtCAM Express

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

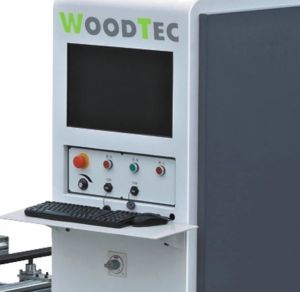

Многофункциональная система ЧПУ

Все элементы управления находятся в одном месте, что упрощает работу оператора и делает станок компактным и эргономичным.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель, (воздушное охлаждение) 1 9 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1
3 Шкаф с электрокомпонентами станка 1
4 Пульт управления станком 1
5 Датчик измерения и калибровки инструмента 1 Стационарный, автоматический
6 Вакуумные подушки для крепления заготовки 18
7 Регулируемый стол для вакуумных подушек 6 Роторно-пластинчатый вакуумный насос 7,5 кВт
8 Серводвигатели осевого перемещения 4
9 Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) 3 Размер 30
10 Передача при помощи косозубых реек по осям X, Y (комплект) 2 WMH Herion
11 Шарико-винтовая передача по оси Z 1 WMH Herion
12 Сверлильная голова на 12 шпинделей, 1 пазовальная пила 1
13 Система управления 1
14 Набор цанг, фиксация гайкой (комплект) 1
15 Набор фрез для обработки дерева / МДФ / ДСП (комплект) 1
16 Набор гаечных ключей для обслуживания станка 1
17 Комплект воздуховодов 1
18 Ящик с ЗИП 1
19 Аспирационный кожух на шпиндель 1
20 Программное обеспечение 1
21 Руководство пользователя 1 На русском языке

Технические характеристики

Размеры зоны обработки X и Y, наибольшие, мм 1300 x 3000
Размеры регулируемого стола X и Y, мм 1300 x 3000
Сверлильно-присадочная группа Пласть: 9 шт;
Торец: X: 2, Y: 1;
1 пазовальная пила
Перемещение шпинделя по оси Z, мм 150
Система смены инструмента Автоматическая на 8 позиций
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный
Тип электродвигателей перемещения Сервопривод
Скорость рабочего хода, м/мин 0 – 25
Скорость холостого хода, м/мин 0 – 80
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 9
Тип охлаждения шпинделя воздушное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 22

Габаритные размеры

Длина, мм 4600
Ширина, мм 2800
Высота, мм 2600
Вес, кг 4100

Транспортные данные

Количество мест 1
Место: 1
Длина 4,6 м
Ширина 2,8 м
Высота 2,6 м
Вес (место 1) 4100 кг
Объём 33,48 м³
Общий вес 4100 кг
Общий объём 33,48 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 24 000
  • Скорость холостого хода, м/мин
    0 – 80
  • Мощность шпинделя, кВт
    9
  • Тип охлаждения шпинделя
    воздушное
  • Тип цанги
    ER32
  • Посадочный диаметр инструмента (наибольший), мм
    20
  • Частота тока, Гц
    50
  • Размеры регулируемого стола X и Y, мм
    1300 x 3000
  • Скорость рабочего хода, м/мин
    0 – 25
  • Тип рабочего стола
    Вакуумный
  • Тип передачи по оси X и Y
    Косозубые рейки
  • Размеры станка (Д x Ш x В), мм
    4600 x 2800 x 2600
  • Напряжение, В
    380
  • Мощность, кВт
    22
  • Тип двигателя
    Сeрвопривод
  • Вес, кг
    4100
  • Размер обработки, мм
    1300 х 3000 x 150
  • Система смены инструмента
    Автоматическая на 8 позиций
  • Тип передачи по оси Z
    ШВП
  • Сверлильно-присадочная группа
    Пласть (9 шт.); Торец (X: 2, Y: 1); пазовальная пила
