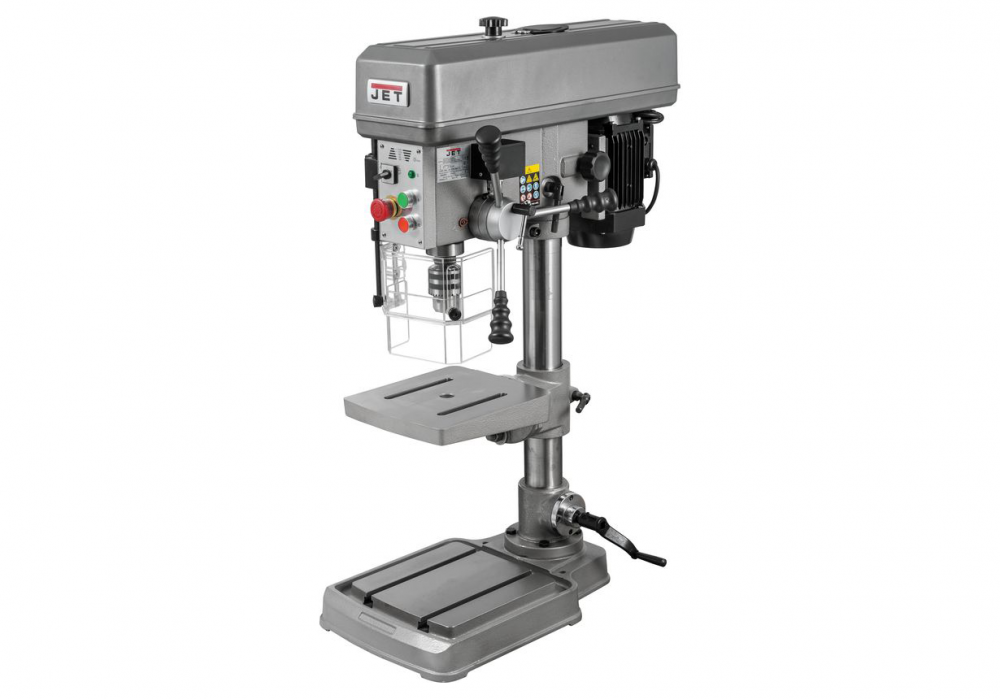

Настольный сверлильно-резьбонарезной станок JET IDTP-16
Артикул: 50000985T

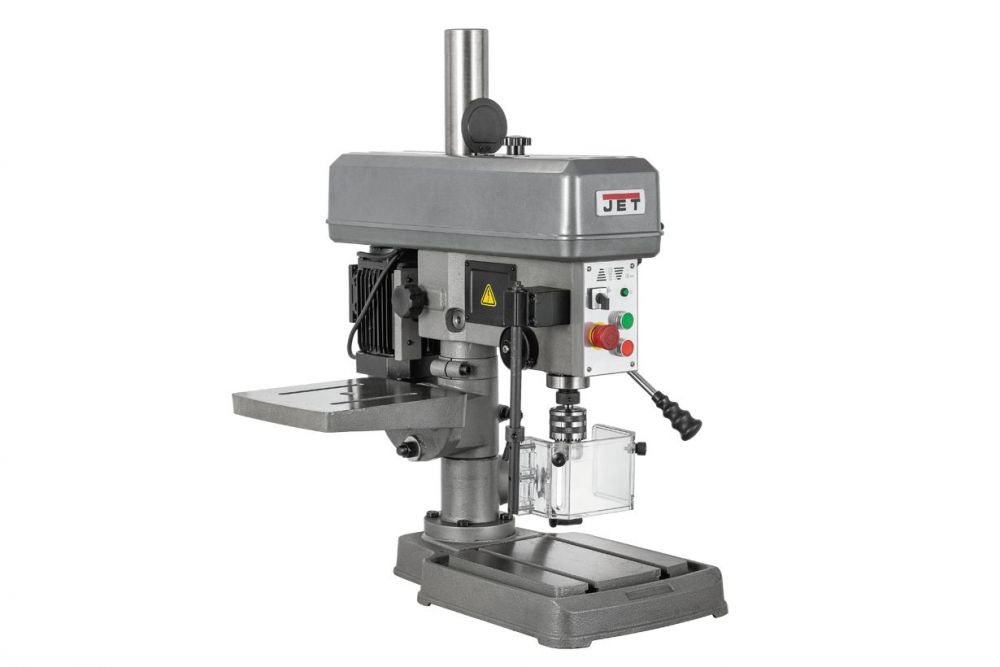

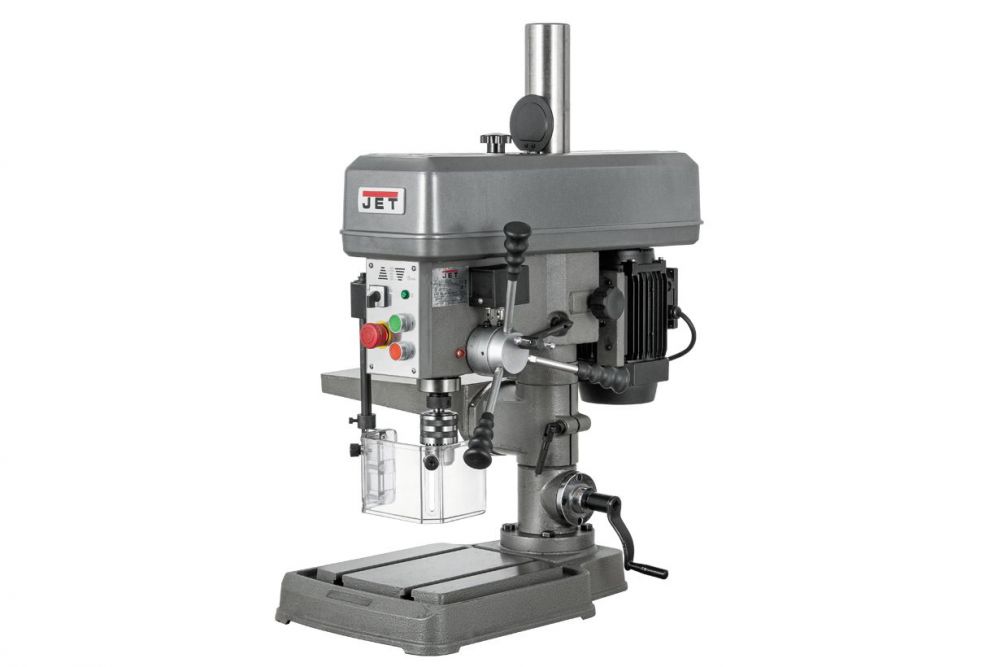

Станок JET IDTP-16 – компактная, эффективная и надежная машина для сверления отверстий и нарезания резьбы в малогабаритных металлических изделиях.
Описание
Сверлильно-резьбонарезной станок JET IDTP-16 предназначен для обработки металлических деталей небольших размеров. Он используется как на крупных заводах, так и в частных мастерских или в быту.
Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из серого чугуна. Колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью работы и долговечностью.

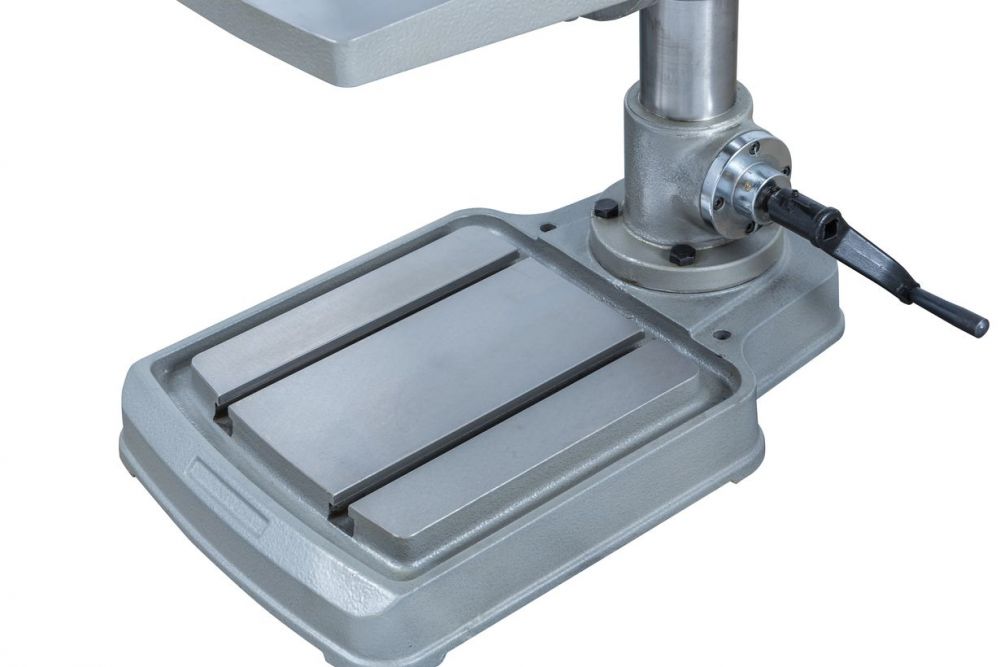

Основание имеет два паза для крепления оснастки. Предусмотрена возможность регулировки высоты сверлильной головы, а также фиксация станка на верстаке или тумбе с помощью болтов.

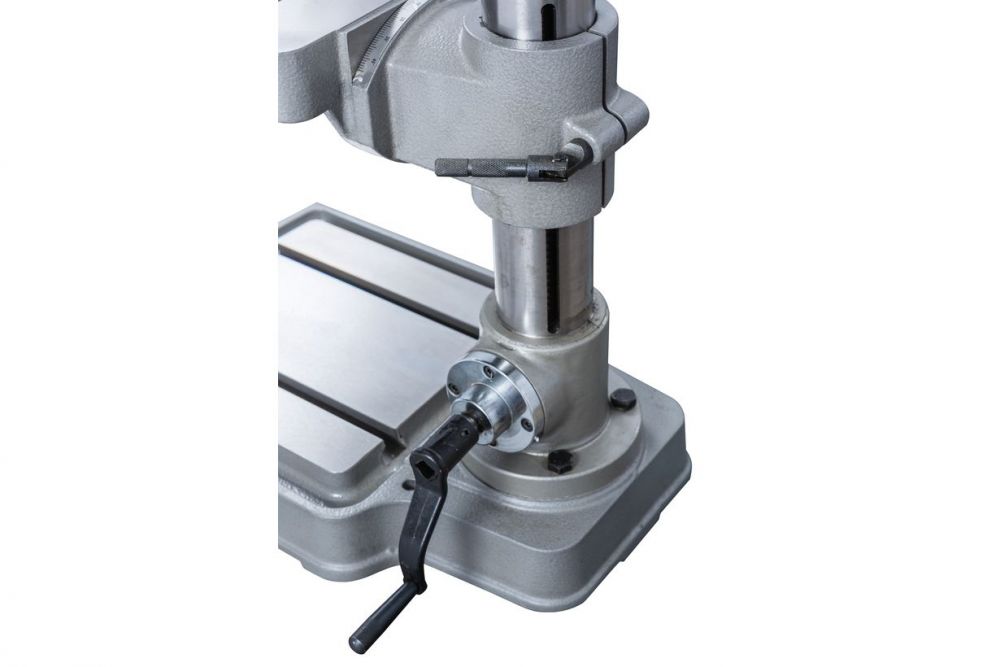

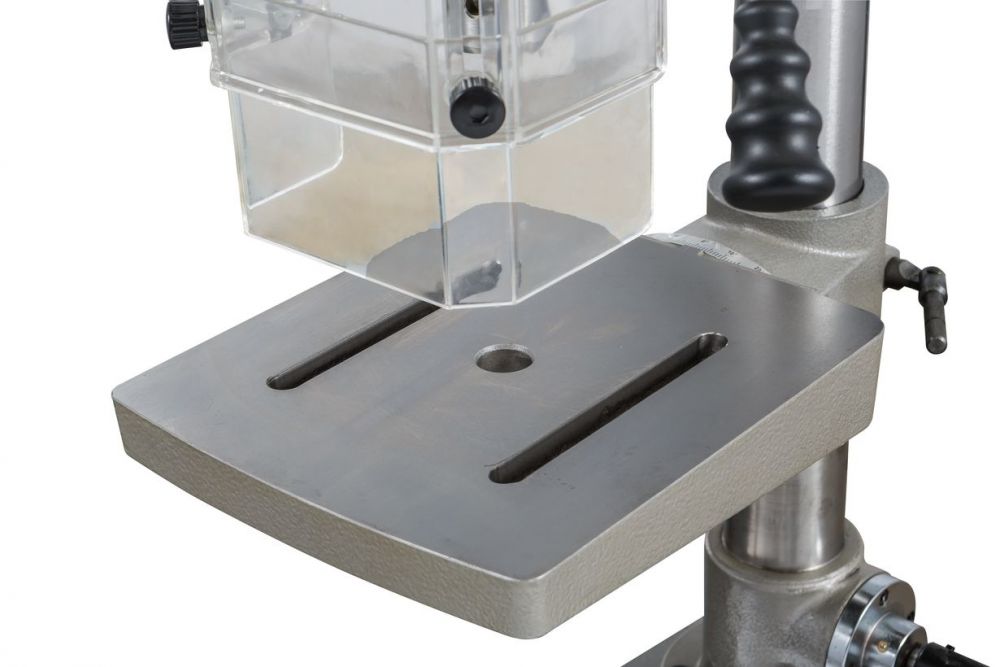

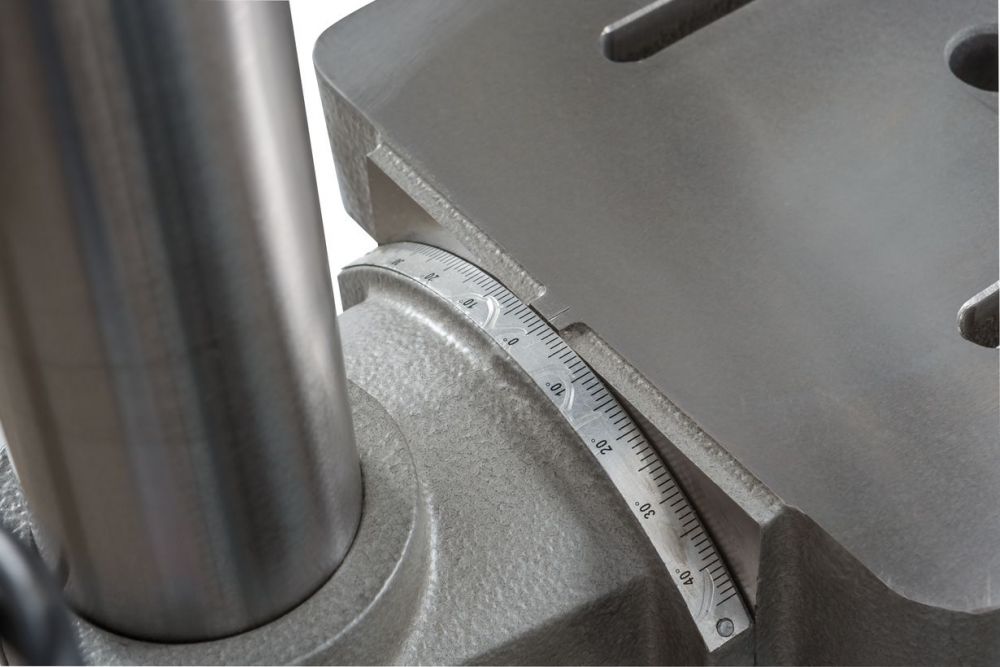

Изделия обрабатываются на столе, в котором имеются прорези, позволяющие присоединить тиски. Высота стола регулируется рукояткой и передачей винт-гайка. Стол может совершить полный оборот вокруг колонны, а также наклониться на 45° влево или вправо.

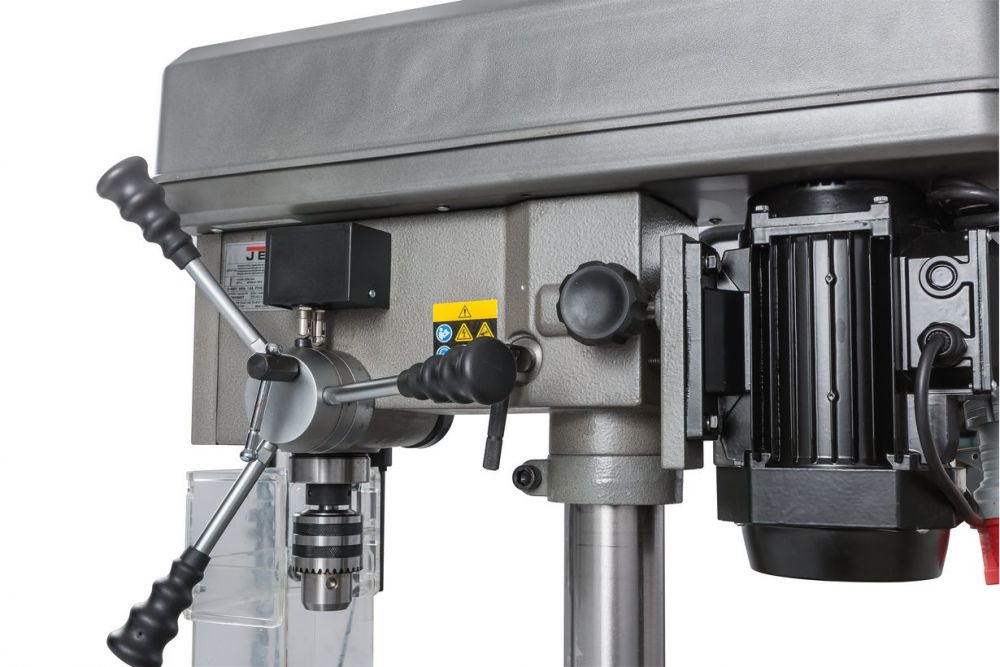

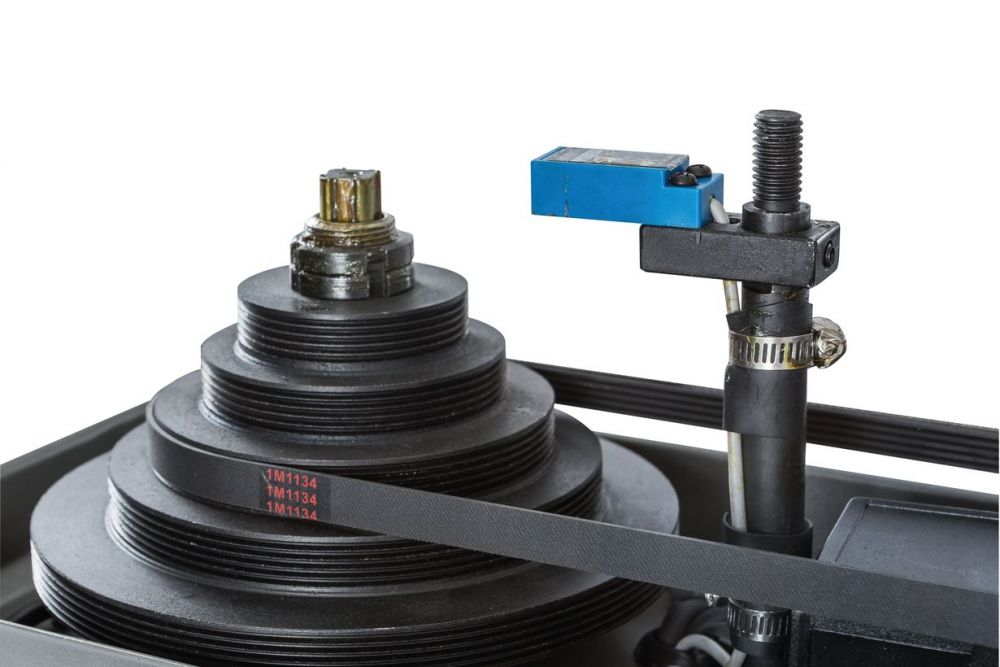

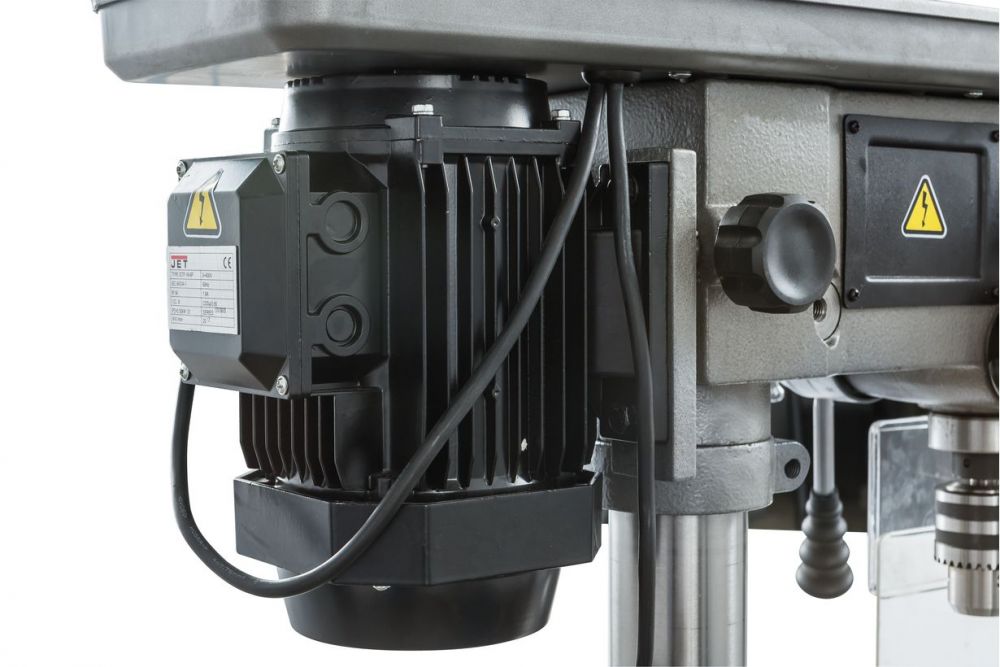

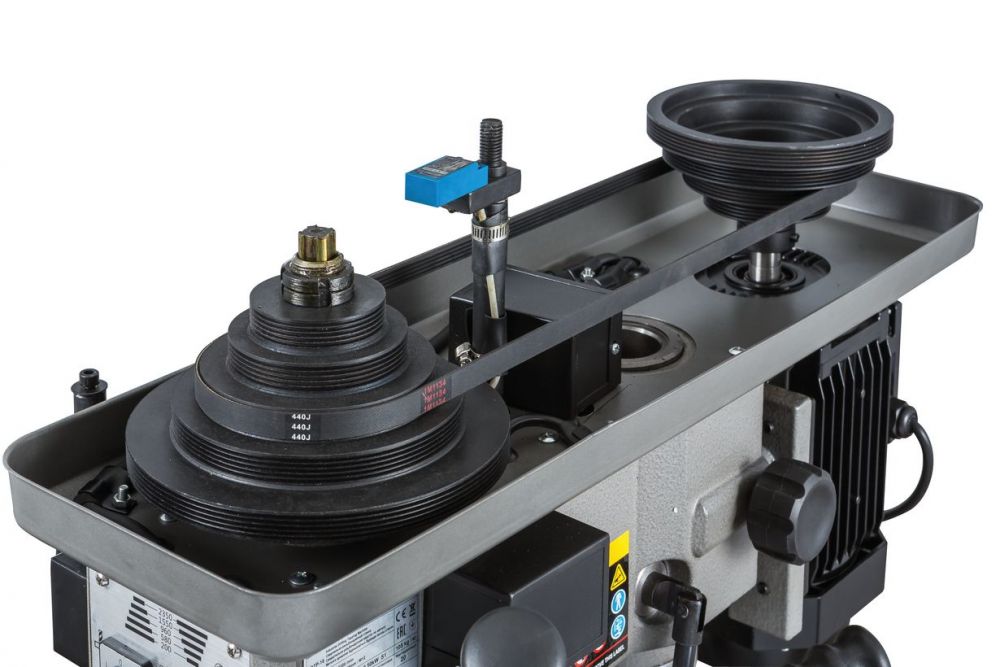

Станок оснащен асинхронным двигателем мощностью 500 Вт, рассчитанным на работу при длительных нагрузках. С помощью шкивов и клиновых ремней мотор приводит вал шпинделя в движение. Станок имеет 5 скоростей и частоту вращения 200-2350 оборотов в минуту.

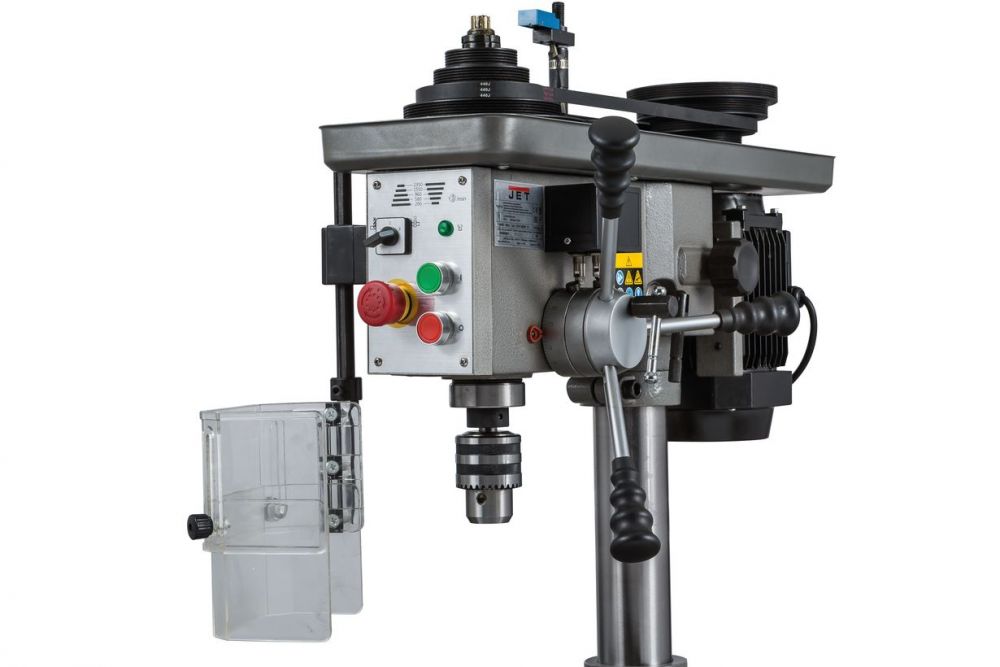

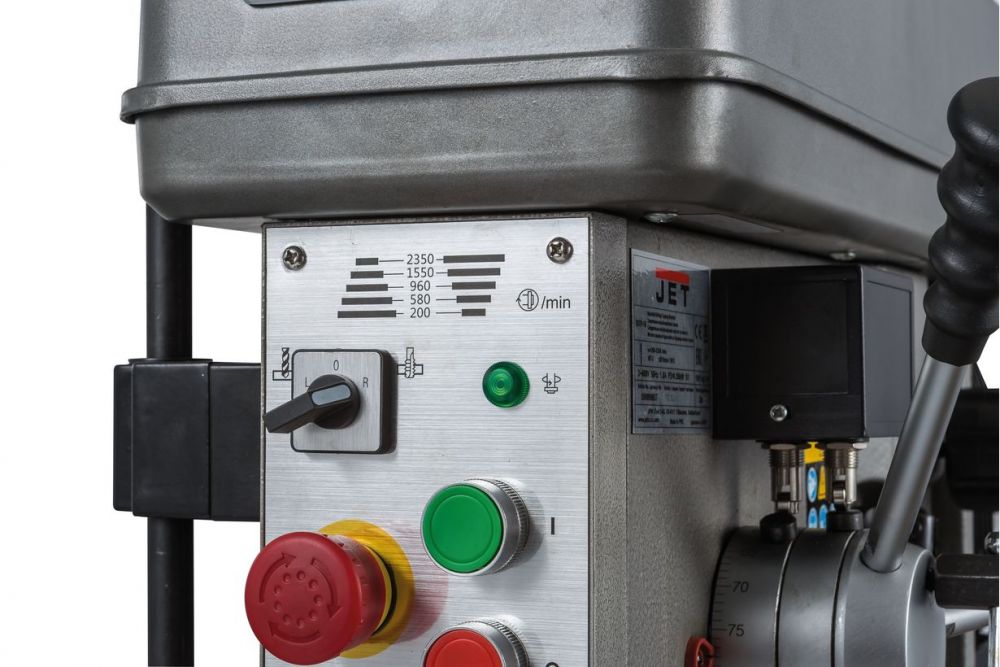

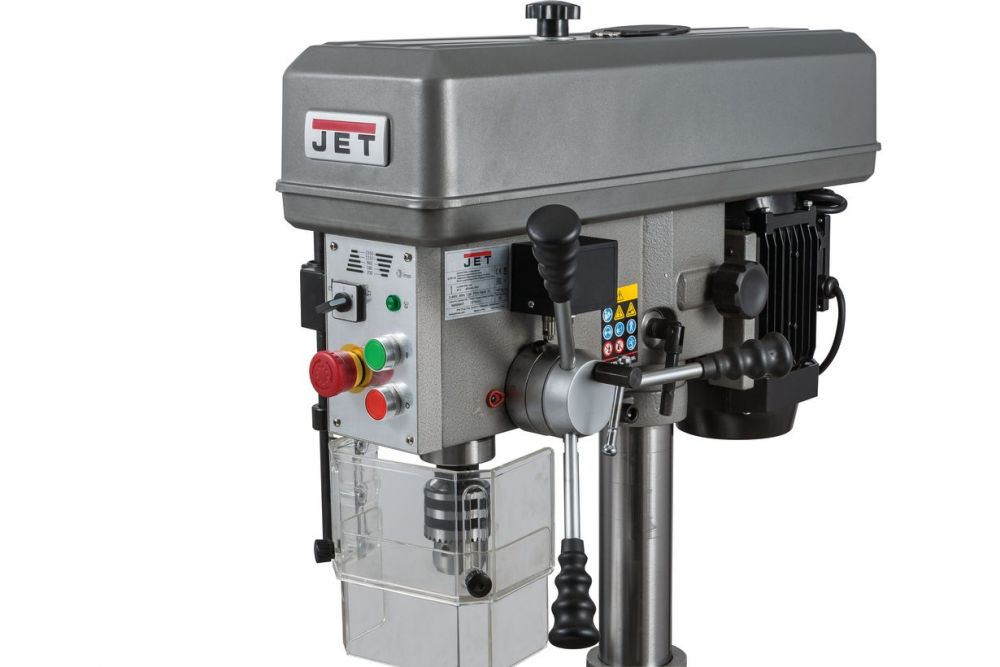

Простая панель управления имеет переключатель режимов работы (сверление или нарезание резьбы), выключатель и кнопку аварийной остановки.

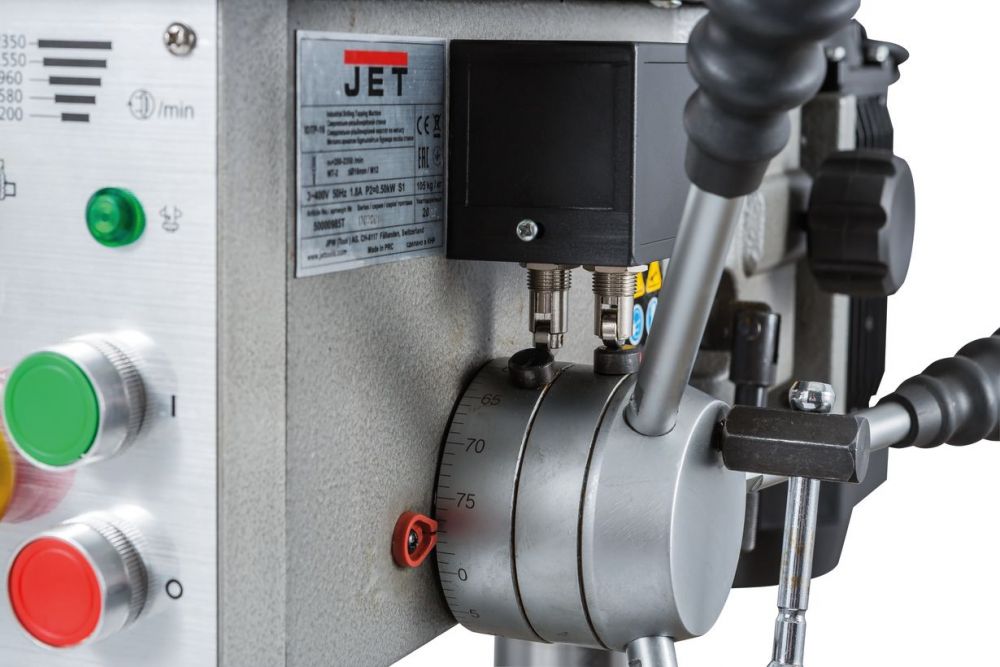

По достижении заданной оператором глубины резьбы (имеется нониус со шкалой) на станке автоматически включается реверсивный режим вращения шпинделя.

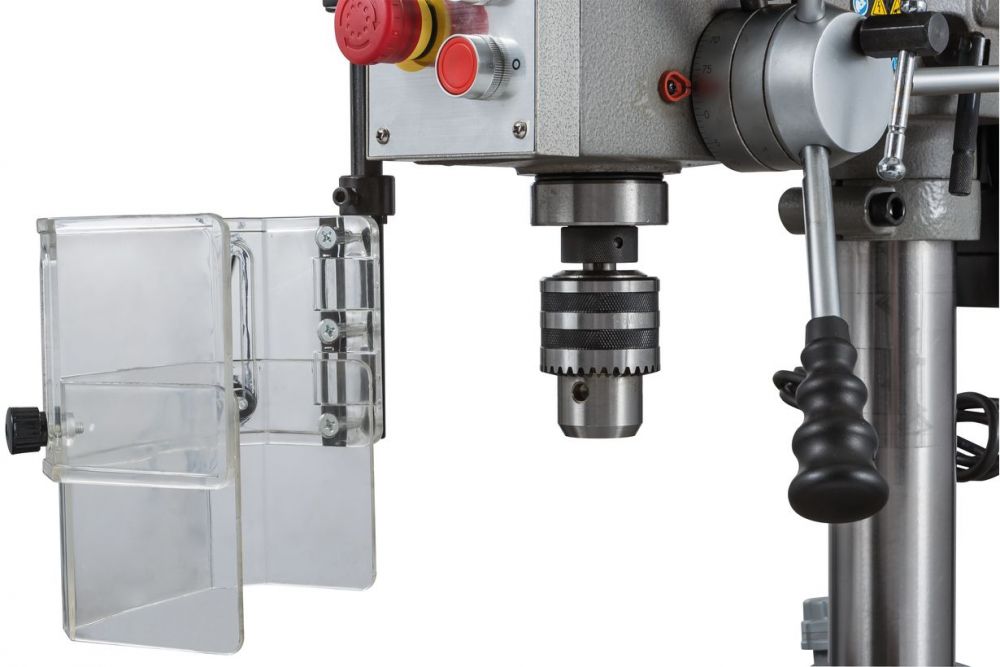

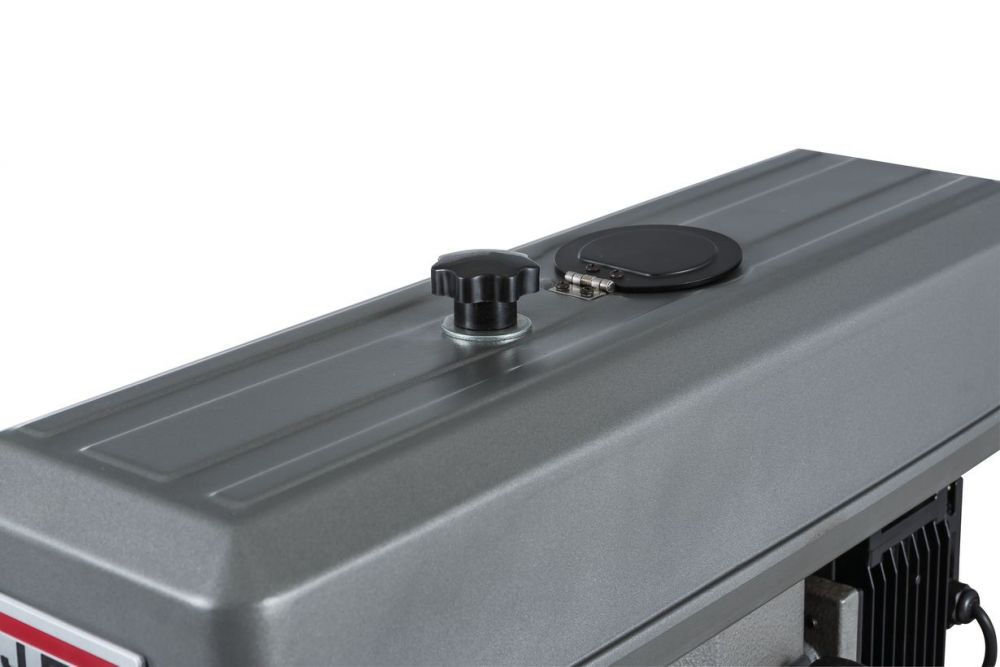

Безопасность работы обеспечивается защитным экраном из прозрачного пластика и системой блокировки от включения станка при открытой крышке.
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 16 |
| Максимальный диаметр сверления чугун, мм | 18 |
| Макс. диаметр резьбы сталь | М12 |
| Частота вращения шпинделя, об/мин | 200 - 2350 |
| Количество скоростей шпинделя | 5 |
| Тип привода | Ременной |
| Конус шпинделя | МК-2 |
| Расстояние шпиндель-стол, мм | 255 |
| Расстояние шпиндель-основание, мм | 500 |
| Вылет шпинделя, мм | 203 |
| Ход пиноли шпинделя, мм | 98 |
| Диаметр стойки, мм | 70 |
| Размер стола, мм | 246x278 |
| Размер Т-образного паза стола, мм | 13,5 |
| Количество Т-образных пазов стола, шт | 2 |
| Размер основания, мм | 340x520 |
| Мощность двигателя, кВт | 0,5 |
| Потребляемая мощность, кВт (S6 40%) | 0,75 |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | есть |
| Рабочая зона основания, мм | 258x275 |
| Длина, мм | 710 |
| Ширина, мм | 410 |
| Высота, мм | 1025 |
| Масса, кг | 93 |
| Длина в упаковке, см | 125 |
| Ширина в упаковке, см | 61 |
| Высота в упаковке, см | 102,5 |
| Масса в упаковке, кг | 97 |
Характеристики
Основные характеристики
-
Рабочая зона основания, мм258x275
-
Количество скоростей шпинделя5
-
Количество Т-образных пазов стола, шт.2
-
Расстояние шпиндель-основание, мм500
-
Автореверсесть
-
Ход пиноли шпинделя, мм98
-
Частота вращения шпинделя, об/мн200 - 2350
-
Макс. диаметр резьбы стальМ12
-
Размер основания, мм340x520
-
Потребляемая мощность (S6 40%), кВт0,75
-
Размер Т-образного паза стола, мм13,5
-
Диаметр стойки, мм70
-
Вылет шпинделя, мм203
-
Максимальный диаметр сверления чугун, мм18
-
Максимальный диаметр сверления сталь, мм16
-
Тип приводаРеменной
-
Автоподачанет
-
Устройство подачи СОЖнет
-
Расстояние шпиндель-стол, мм255
-
Размер стола, мм246x278
-
Напряжение, В400
-
Размеры станка (Д x Ш x В), мм710 x 410 x 1025
-
Мощность двигателя, кВт0,5
-
Масса, кг93
-
Конус шпинделяMK-2
