Мобильный сканер MS150 TuScan (для механизированного УЗК)
Артикул: 1226

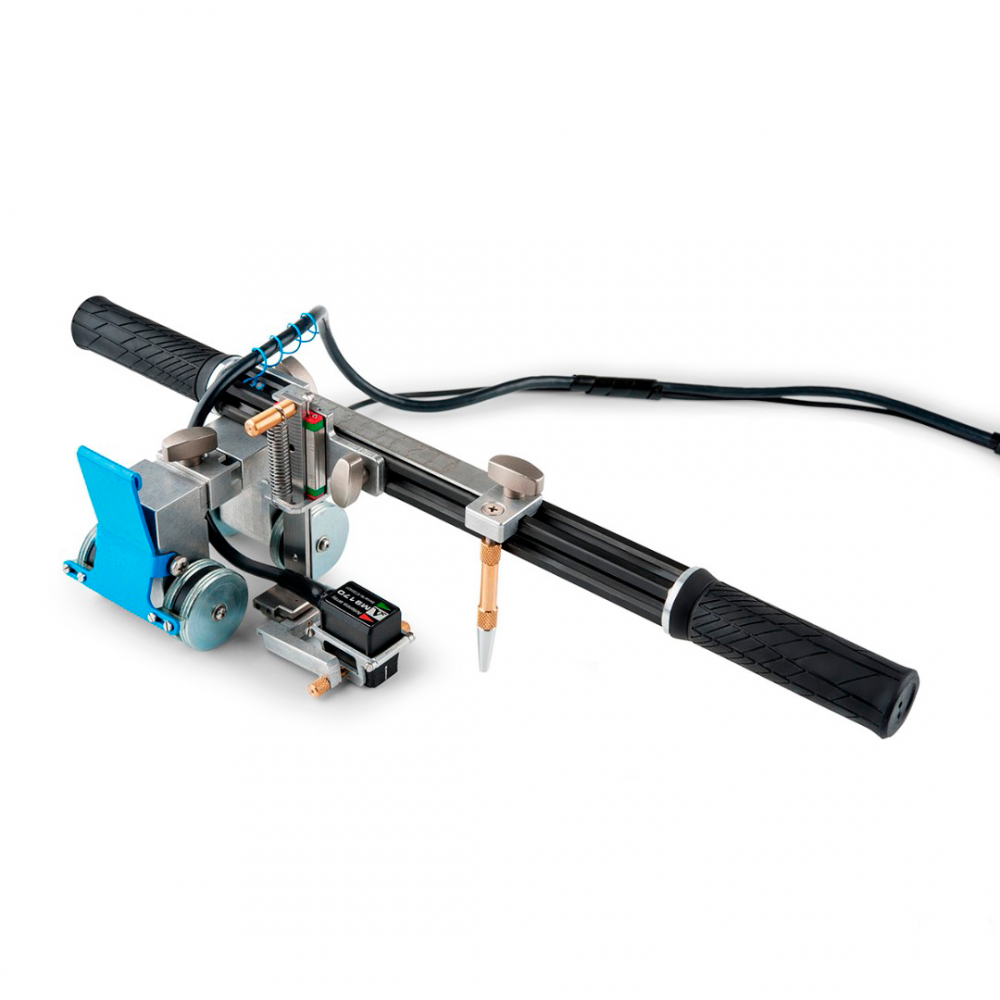

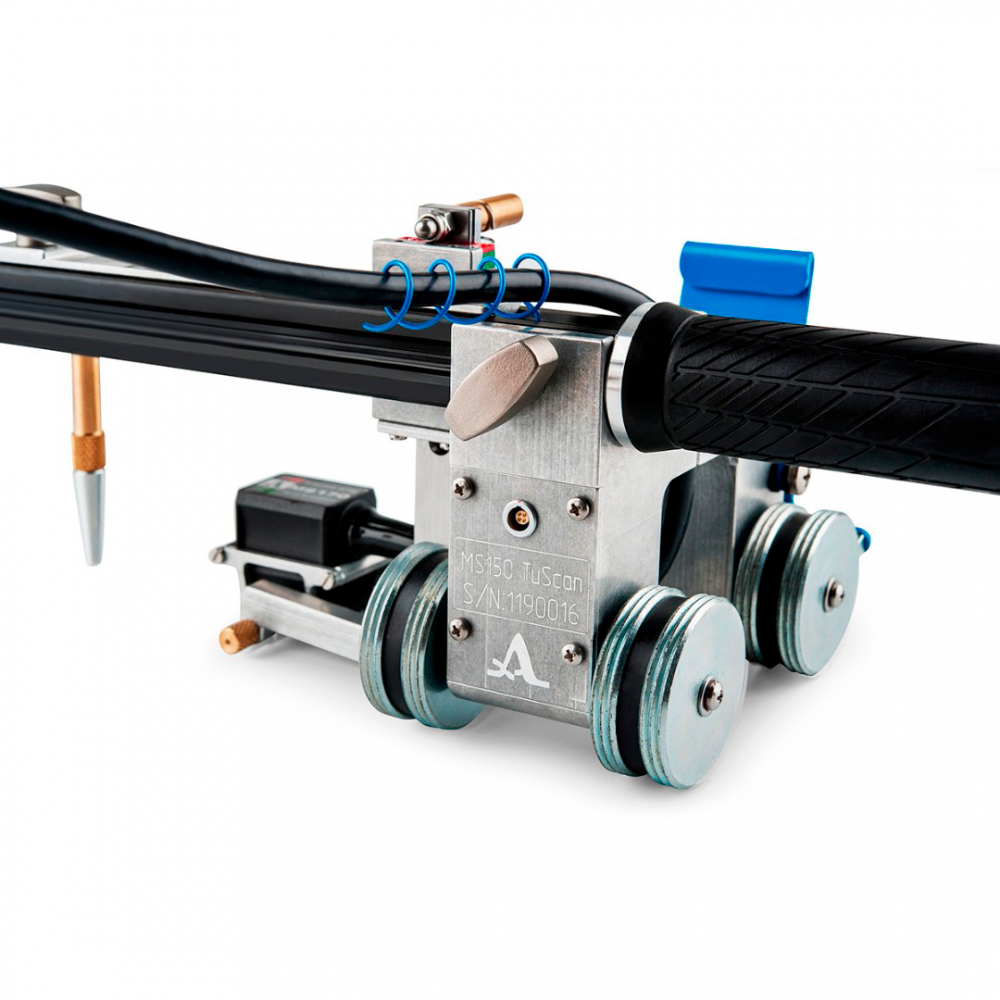

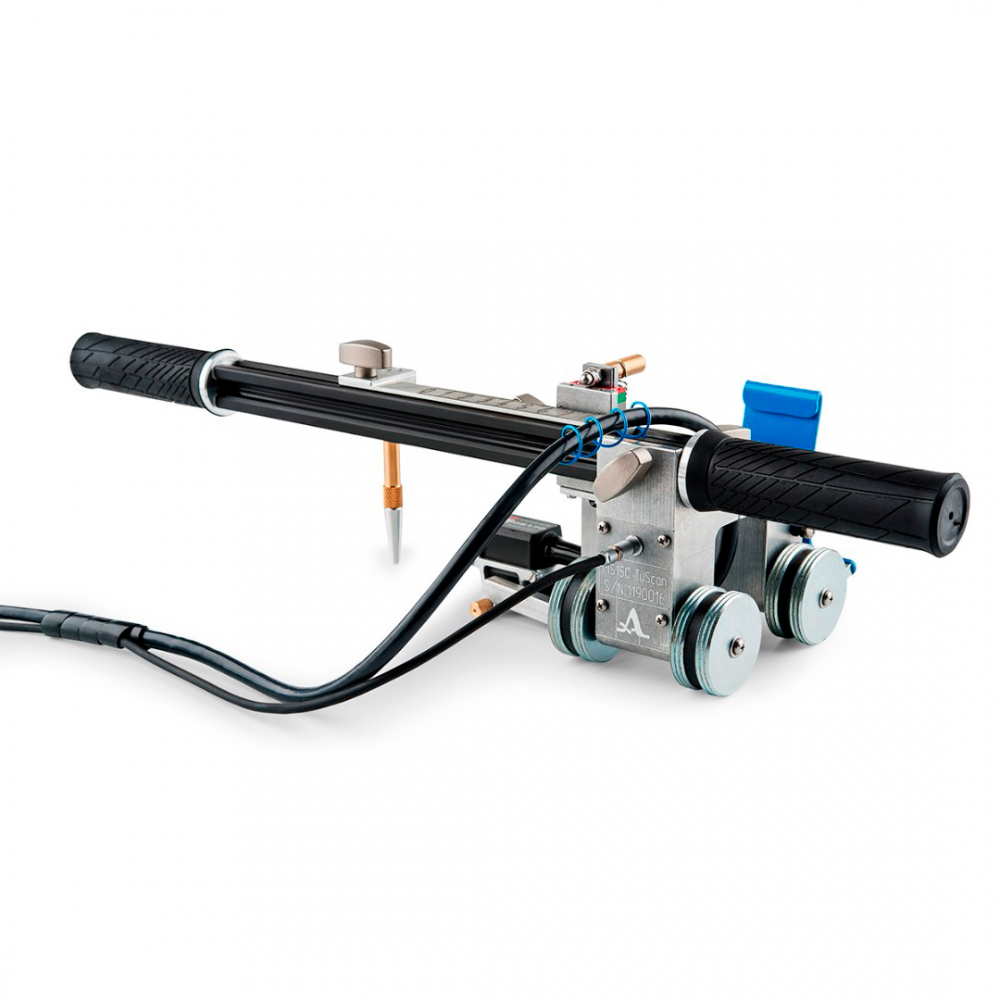

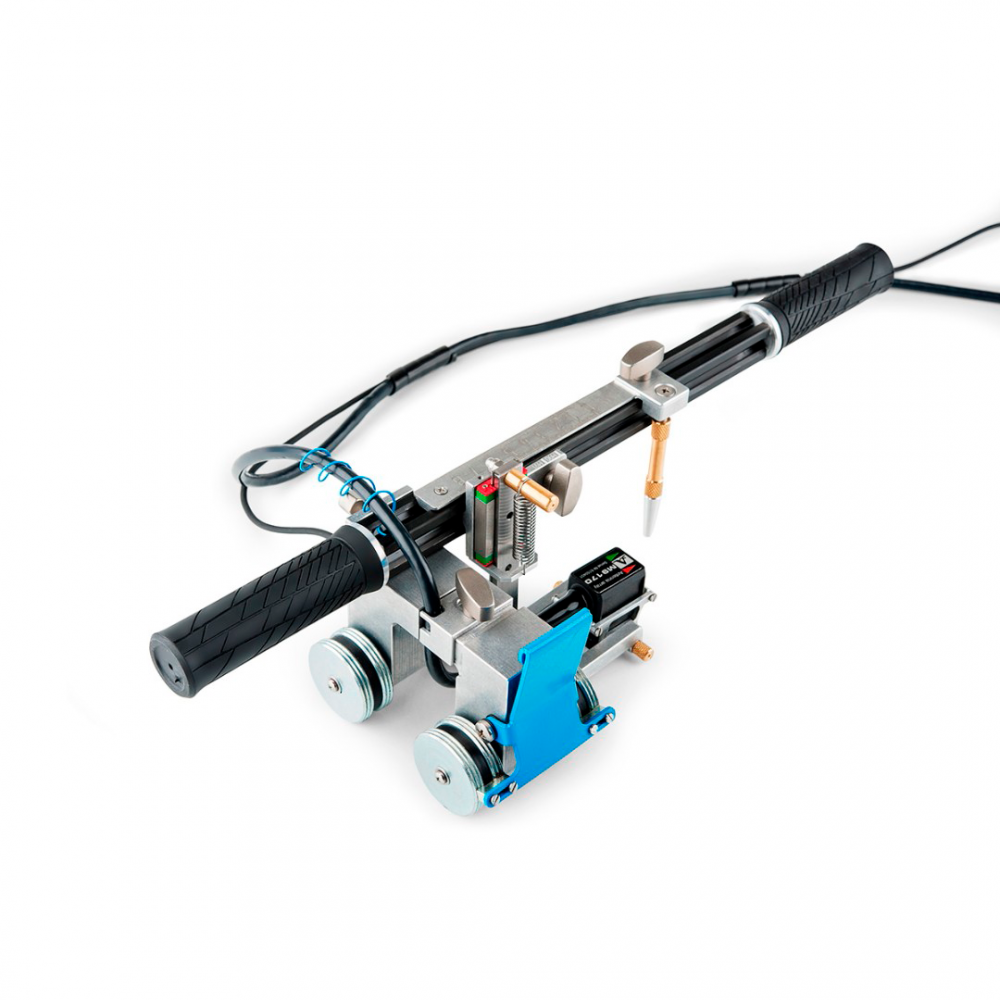

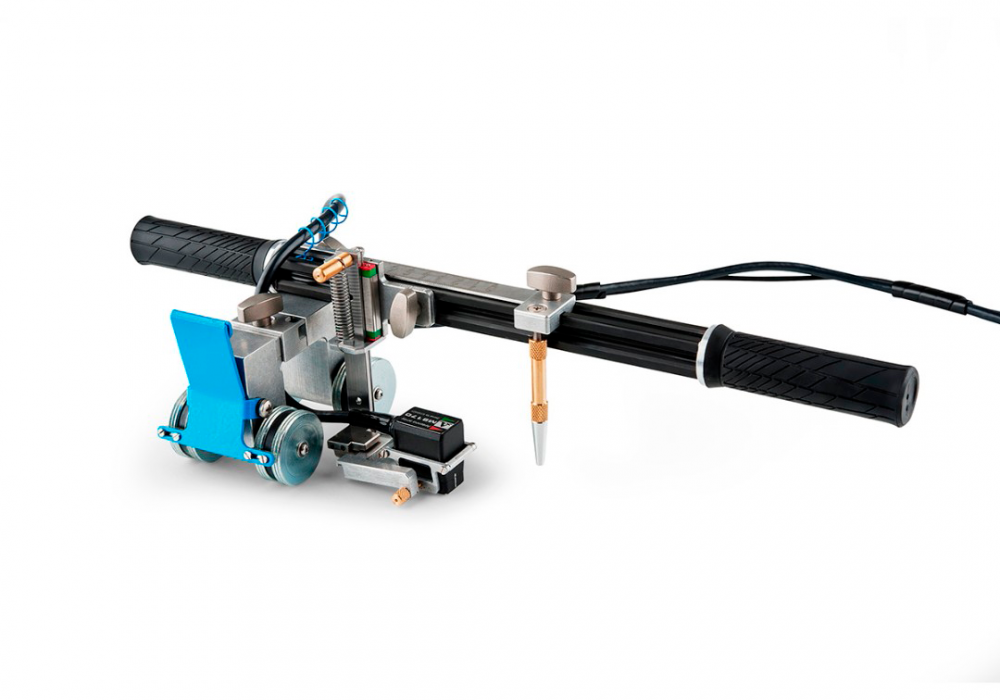

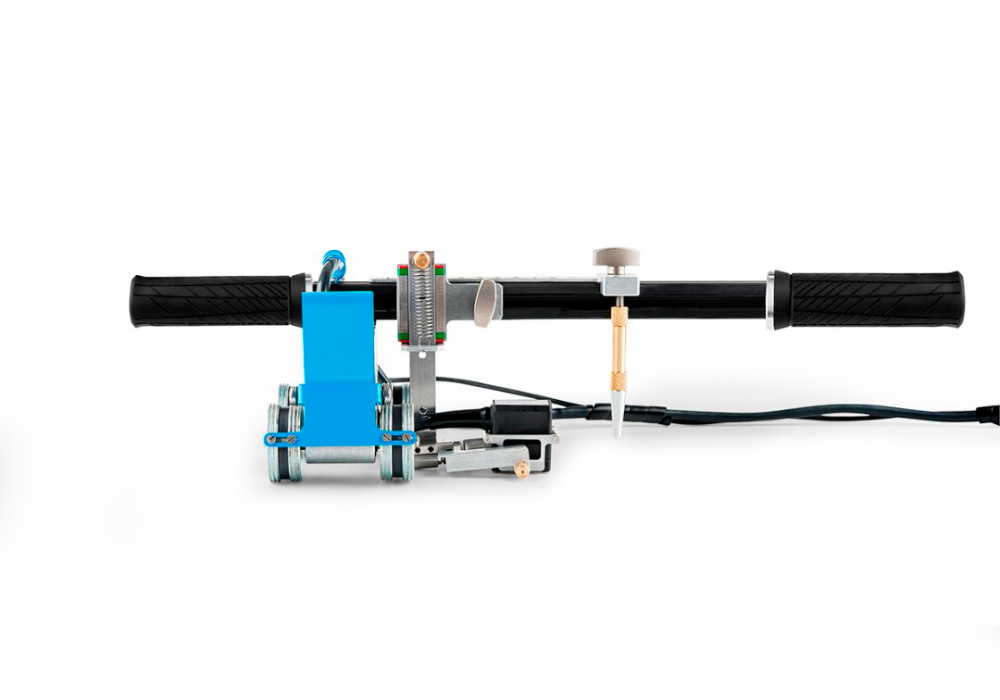

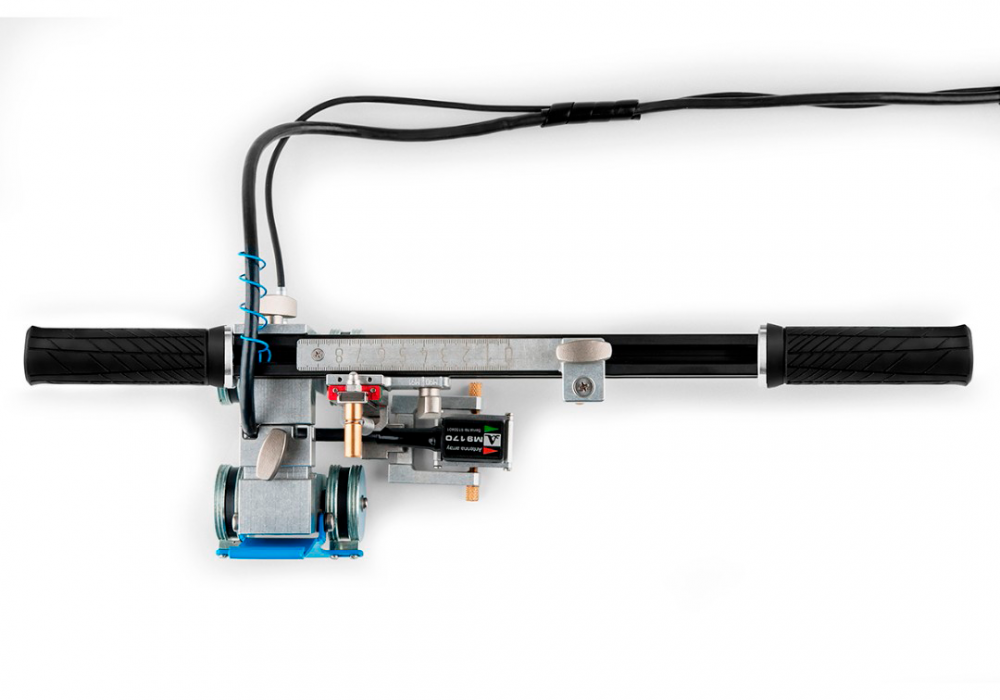

MS150 TuScan – механизированная система для неразрушающего контроля стыковых сварных соединений.
Описание
MS150 TuScan – механизированная система для неразрушающего контроля стыковых сварных соединений.

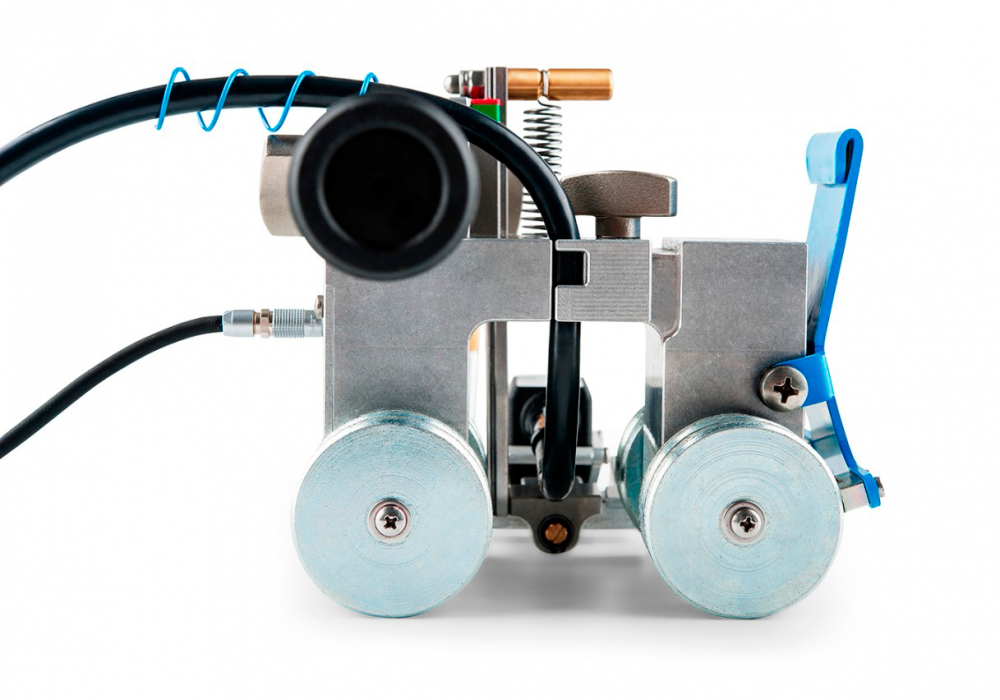

Антенные решетки перемещаются по сварному шву с одинаковой скоростью и силой прижима. Это необходимо для того, чтобы обеспечить постоянный акустический контакт и расстояние от оси шва в течение всей процедуры сканирования
Данные регистрируются в виде B, С, D-Сканов, на основе которых оценивается состояние соединения.

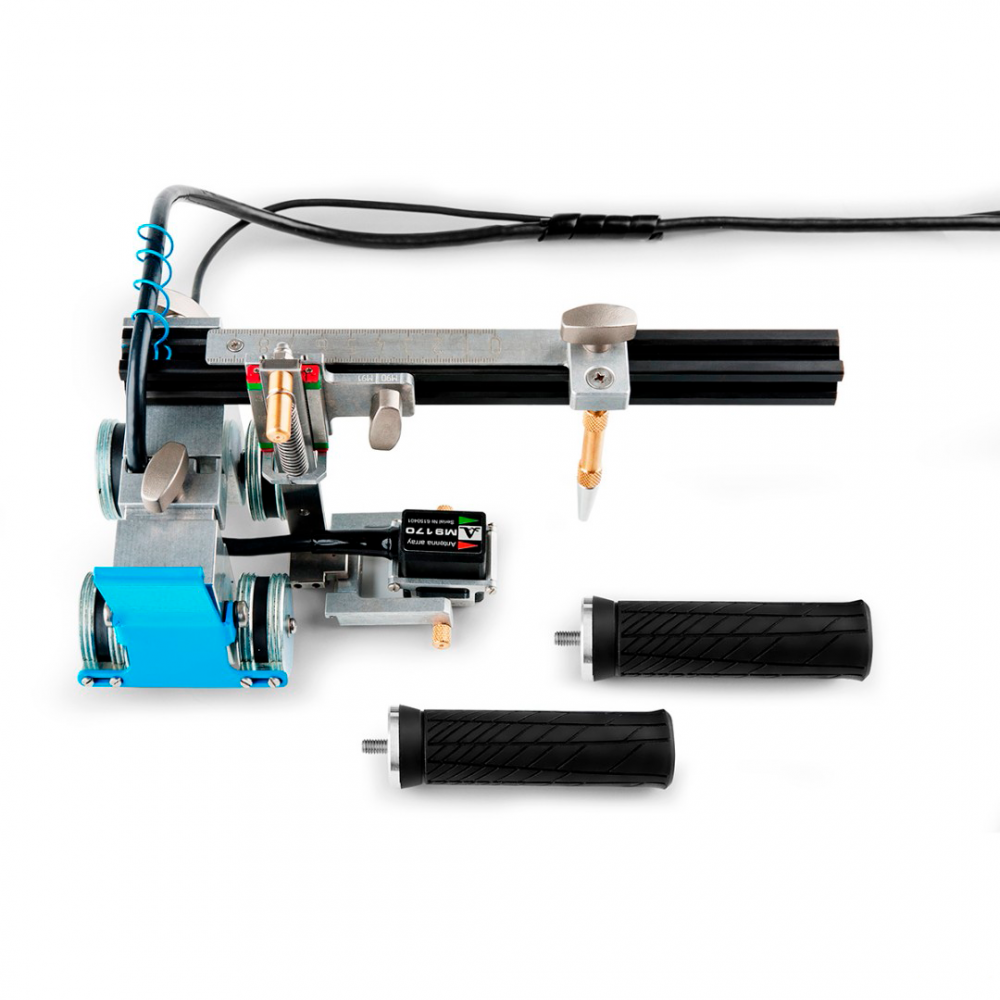

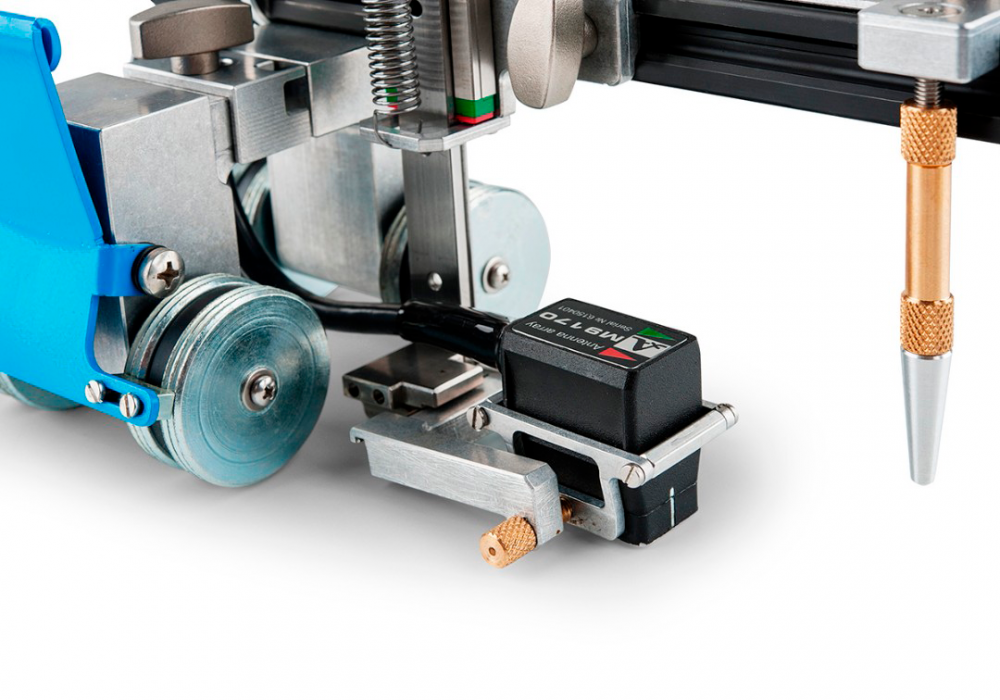

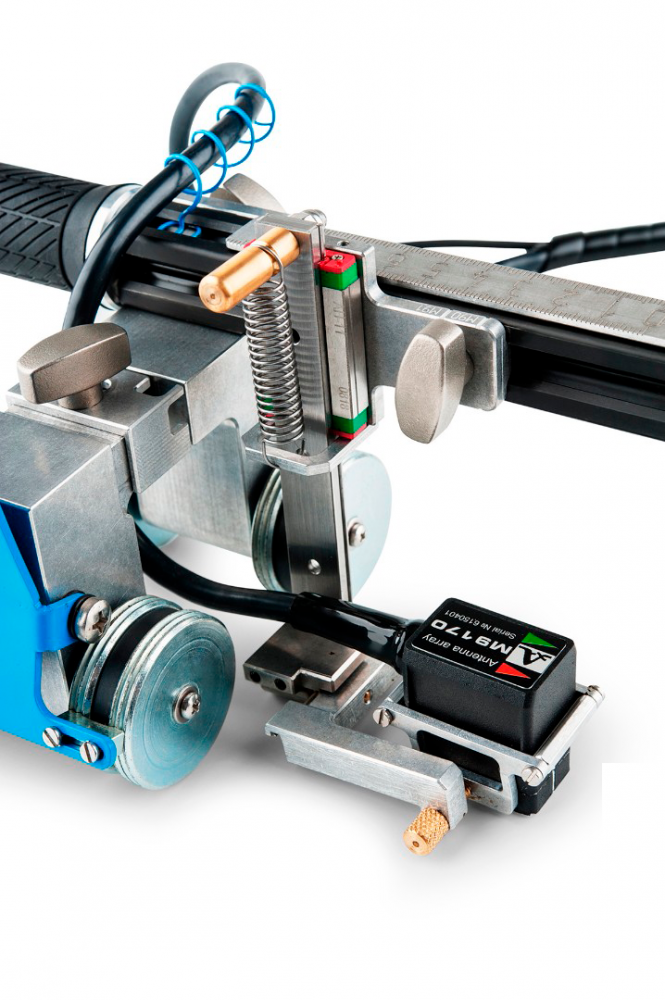

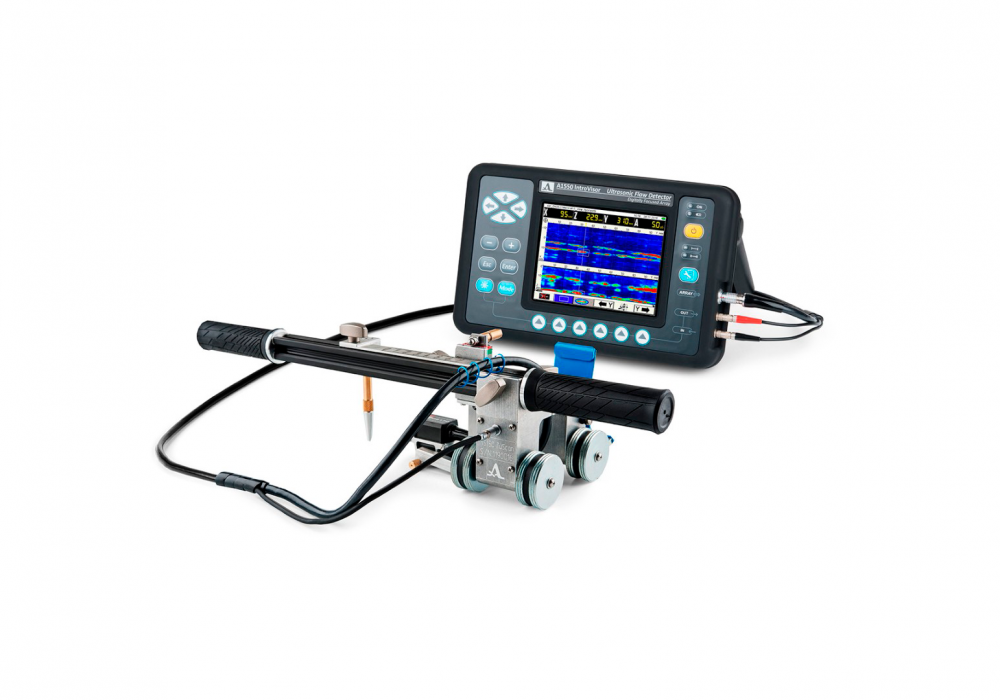

Перед началом работы на сканере MS150 TuScan закрепляется антенная решетка. Затем с помощью кабеля прибор подключается к дефектоскопу-томографу А1550 IntroVisor. Все устройства обеспечивают запись координат выявленных дефектов.
Опция
MS150 TuScan может подключаться к дефектоскопу-томографу А1525 Solo. Для этого необходимо приобрести специальную версию прошивки, которая имеет режим «Сканер (С-Скан)».
Комплектация
| Наименование | Количество, шт. |
| Сканер мобильный MS150 TuScan | 1 |
| Кабель LEMO – MINI-CON PAN MT #20 CRIMP 6 м | |
| Коммутатор антенной решетки М9100 со встроенным кабелем 6 м | 1 |
| Акустический модуль М9180 (4.0 MГц, наклонный, плоский) | 1 |
| Сумка | 1 |
Опционально:
- Акустический модуль M9184 (7.5MГц, наклонный, плоский)
- Акустический модуль M9185 (4МГц, наклонный, плоский с увеличенной апертурой)
- Для контроля труб разных диаметров возможна притирка акустических модулей М9180 и М9184:
| Диаметр притирки, мм | Диапазон диаметров труб, мм |
| 63 | 57-64 |
| 73 | 68-76 |
| 89 | 81-92 |
| 114 | 95-121 |
| 141 | 121-152 |
| 168 | 140-180 |
| 219 | 178-245 |
| 273 | 219-315 |
| 356 | 314-426 |
| 610 | 426-864 |

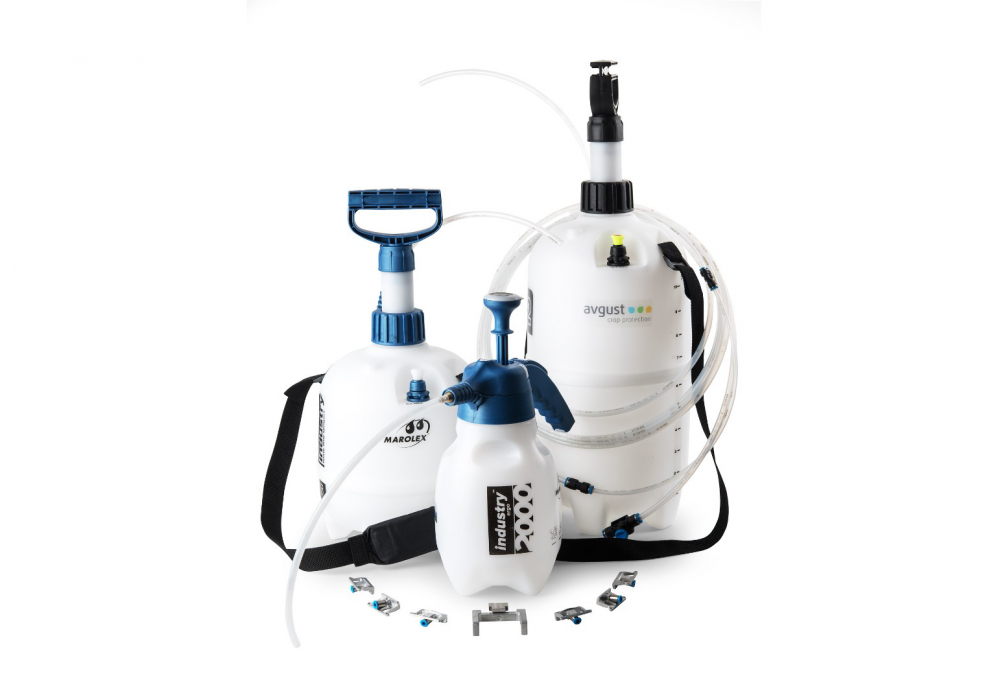

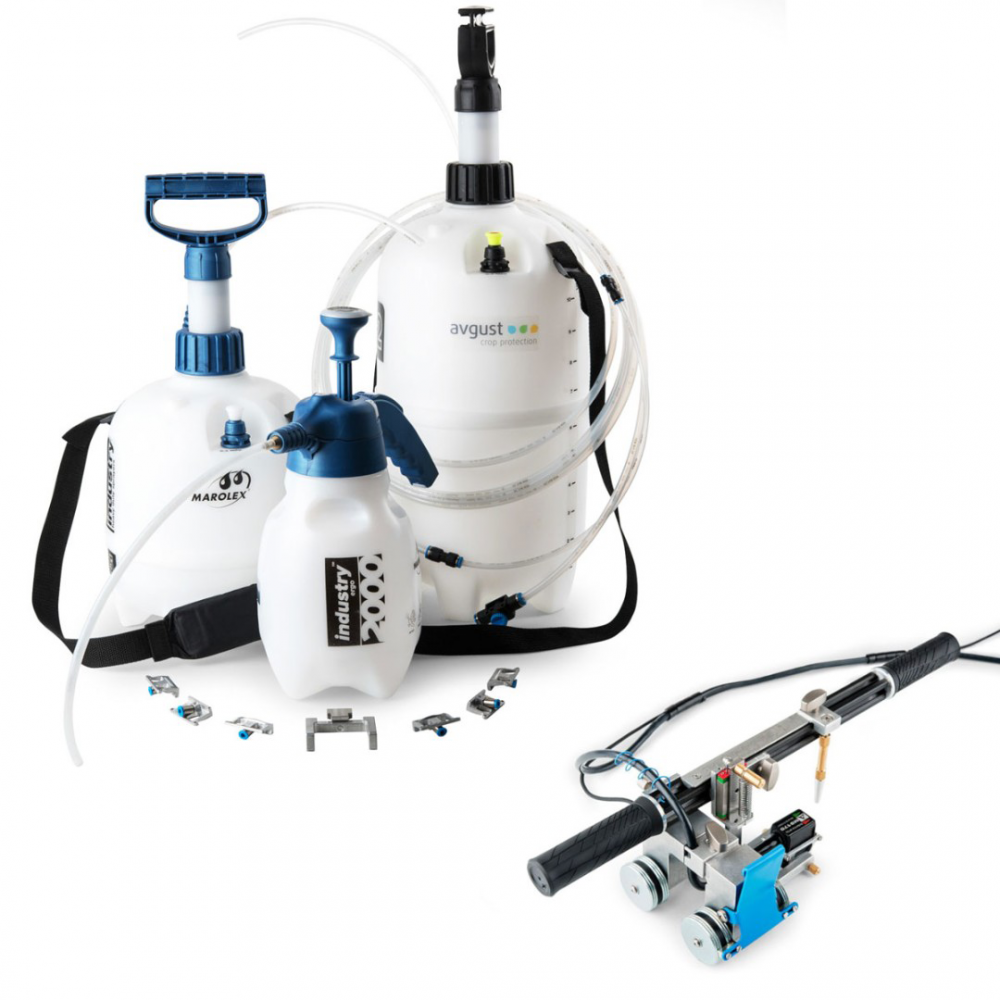

- Для механизированного контроля сварных швов с автоматической подачей жидкости:
- Баллон для жидкости объемом 5, 9 и 12 литров.
- Комплект трубок, соединительных переходов, регулятор, клапан.
Характеристики
Основные характеристики
-
Габаритные размеры, мм500×230×120 (при максимальном расположении ручек)
-
Разъем для подключенияMINI-CON PAN MT #20 CRIMP
-
Диаметр колеса, мм40
-
Число импульсов на оборот4096
-
Пределы допускаемой абсолютной погрешности измерений расстояния (L – измеренное расстояние/пройденный путь), мм± (0,01 *L+0,5)
-
Диапазон измерений расстояния, ммОт 0 до 5 000 с шагом 0,5
-
Средний срок службы, лет3
-
Относительная влажность<95%
-
Масса, кг2
-
Рабочая температура окружающей среды, °СОт -30 до +55
Модификации
| Модель | Масса, кг | Диапазон измерений расстояния, мм | Максимальная скорость сканера при контроле, мм/с |
|---|---|---|---|
| Мобильный моторизированный сканер MS152 SсaUT | 5 (без профилей и набора подачи жидкости) | От 0 до 10 000 с шагом от 0,5 до 10 | 20 |
| Мобильный сканер MS151 SPRUT | 4 (без профилей и набора подачи жидкости) | От 0 до 10 000 с шагом от 0,5 до 10 | 20 |
| Мобильный сканер MS150 TuScan (для механизированного УЗК) | 2 | От 0 до 5 000 с шагом 0,5 | — |
