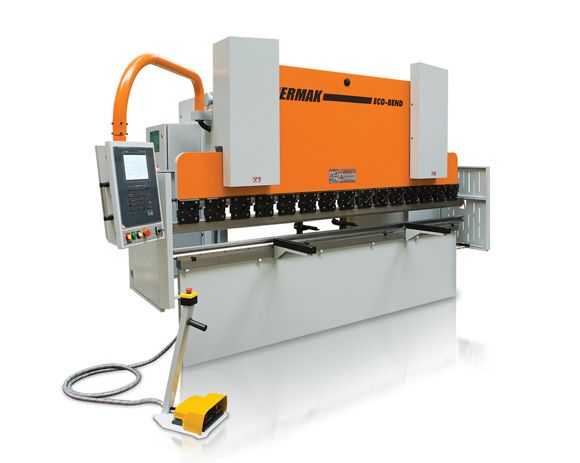

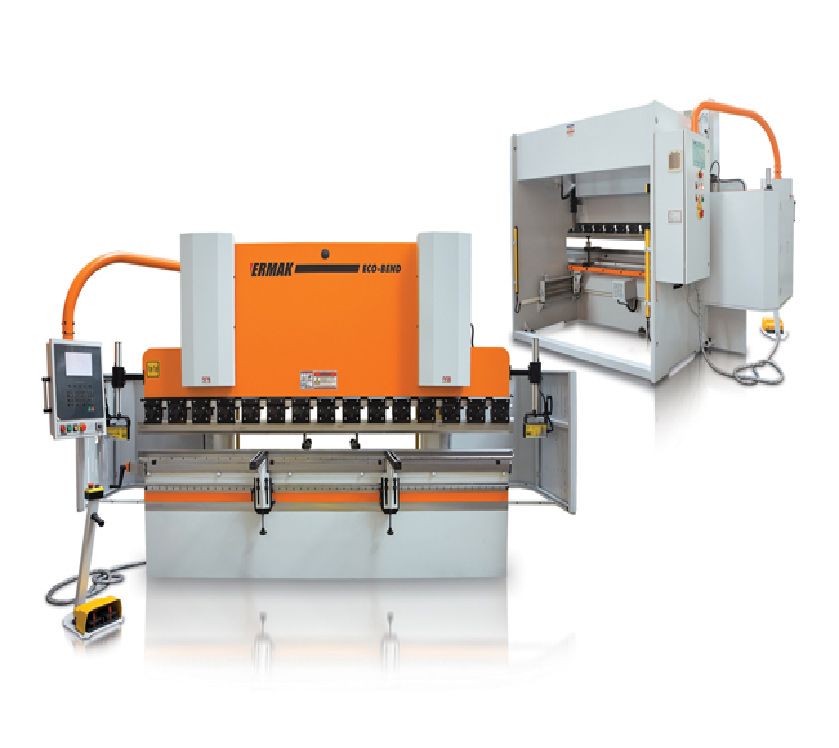

Листогибочный гидравлический пресс Ermaksan Eco Bend 3 оси
Артикул: Ermaksan-Eco-Bend
Листогибочный гидро-пресс Eco Bend, с ЧПУ – высококачественная обработка листов. Благодаря демократичной цене, оборудование доступно даже молодым предприятиям. Поставляемый с завода аппарат оснащен опциями, достаточными для полноценной работы – но при желании, всегда возможно расширить функционал.
Описание
Технические характеристики
| модель | длина гибки | усилие гибки | Расстояние между колоннами | Скорость опускания по оси Y | Скорость гибки по Y | Скорость возврата по оси Y | Бомбирование | Расстояние по оси Х | Скорость по оси Х | Пальцы заднего упора | Количество передних поддержек |
| А | В | Standart AC motor | |||||||||
| мм | т | мм | мм/с | мм/с | мм/с | мм | мм/с | шт | шт | ||
| ECO BEND EXPERT 2600 - 80 | 2600 | 80 | 2200 | 90 | 7,5 | 60 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 3100 - 80 | 3100 | 80 | 2600 | 90 | 7,5 | 60 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 3100 - 120 | 3100 | 120 | 2600 | 90 | 7,5 | 65 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 3100 - 160 | 3100 | 160 | 2600 | 90 | 6,1 | 60 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 3100 - 200 | 3100 | 200 | 2600 | 100 | 7 | 75 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 3760 - 160 | 3760 | 160 | 3250 | 90 | 6,1 | 60 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 3760 - 200 | 3760 | 200 | 3250 | 100 | 7 | 75 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 4100 - 120 | 4100 | 120 | 3600 | 90 | 7,5 | 65 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 4100 - 160 | 4100 | 160 | 3600 | 90 | 6,1 | 60 | - | 800 | 230 | 2 | 2 |
| ECO BEND EXPERT 4100 - 200 |
4100 | 200 | 3600 | 100 | 7 | 75 | - | 800 | 230 | 2 | 2 |
| модель | Масло | Мощность | Ход | Просвет | Зев | Высота стола | Ширина стола | Длина | Высота | Ширина | Вес |
| C | D | E | F | G | L | H | W | ||||
| л | кВт | мм | мм | мм | мм | мм | мм | мм | мм | кг | |
| ECO BEND EXPERT 2600 - 80 | 150 | 5,5 | 160 | 380 | 250 | 900 | 90 | 3750 | 2400 | 1950 | 5227 |
| ECO BEND EXPERT 3100 - 80 | 150 | 5,5 | 160 | 380 | 250 | 900 | 90 | 4360 | 2400 | 1950 | 5792 |
| ECO BEND EXPERT 3100 - 120 | 150 | 7,5 | 160 | 385 | 250 | 900 | 90 | 4250 | 2500 | 1900 | 6913 |
| ECO BEND EXPERT 3100 - 160 | 200 | 7,5 | 160 | 395 | 250 | 900 | 90 | 4250 | 2550 | 1900 | 7524 |
| ECO BEND EXPERT 3100 - 200 | 200 | 11 | 180 | 415 | 250 | 900 | 200 | 4450 | 2650 | 2050 | 9311 |
| ECO BEND EXPERT 3760 - 160 | 200 | 7,5 | 160 | 395 | 250 | 900 | 90 | 4910 | 2550 | 1900 | 8514 |
| ECO BEND EXPERT 3760 - 200 | 200 | 11 | 180 | 415 | 250 | 900 | 160 | 5110 | 2650 | 2050 | 10444 |
| ECO BEND EXPERT 4100 - 120 | 150 | 7,5 | 160 | 385 | 250 | 900 | 90 | 5050 | 2500 | 1900 | 8644 |
| ECO BEND EXPERT 4100 - 160 | 200 | 7,5 | 160 | 395 | 250 | 900 | 90 | 5050 | 2550 | 1900 | 9214 |
| ECO BEND EXPERT 4100 - 200 |
200 | 11 | 180 | 415 | 250 | 900 | 160 | 5110 | 2650 | 2050 | 11297 |
Стандартная комплектация
- Контроллер ЧПУ CybTouch 12
- Оси Y1+Y2; одно-осевой задний упор - Х, ось R регулируется вручную
- По оси Х задний упор перемещается по линейным направляющим по средствам шарико-винтовой пары, точность обеспечивает сервомотор
- Гидравлическая система - Hoerbiger
- Синхронизация осей Y1 и Y2 происходит за счет высокочувствительных датчиков
- Электрические компоненты - Siemens
- Пуансон и матрица 4-х ручьевая - размеры матрицы зависят от мощности пресса
- Система крепления пуансона Amada-Promecam
- Мобильная панель управления крепится на консоль

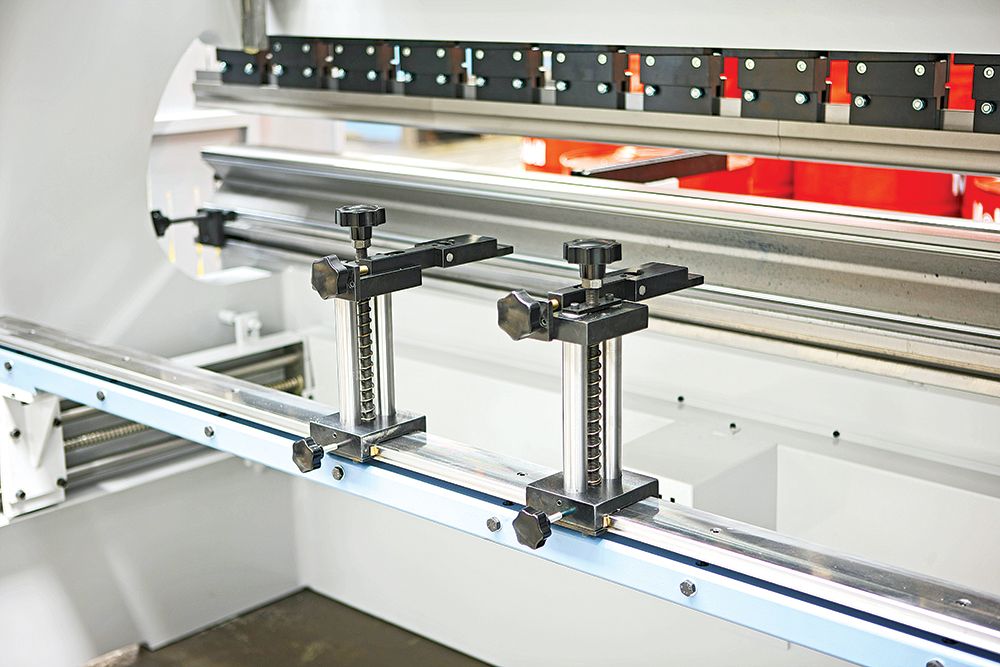

- Пальцы заднего упора -2 шт
Комплектация по запросу клиента
- Ось R управляемая от ЧПУ

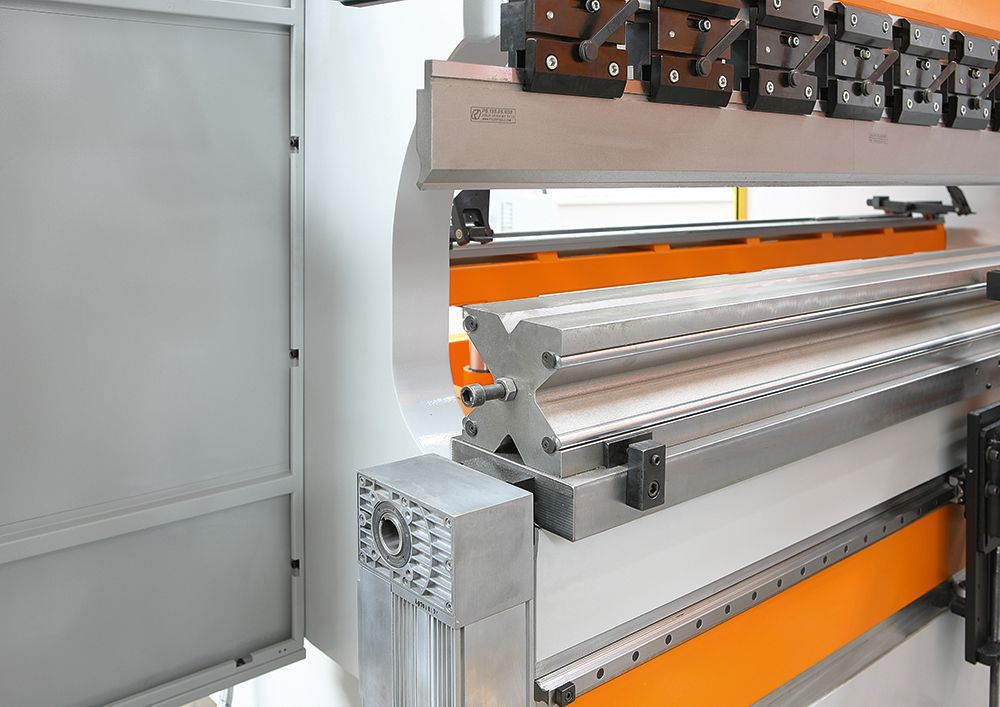

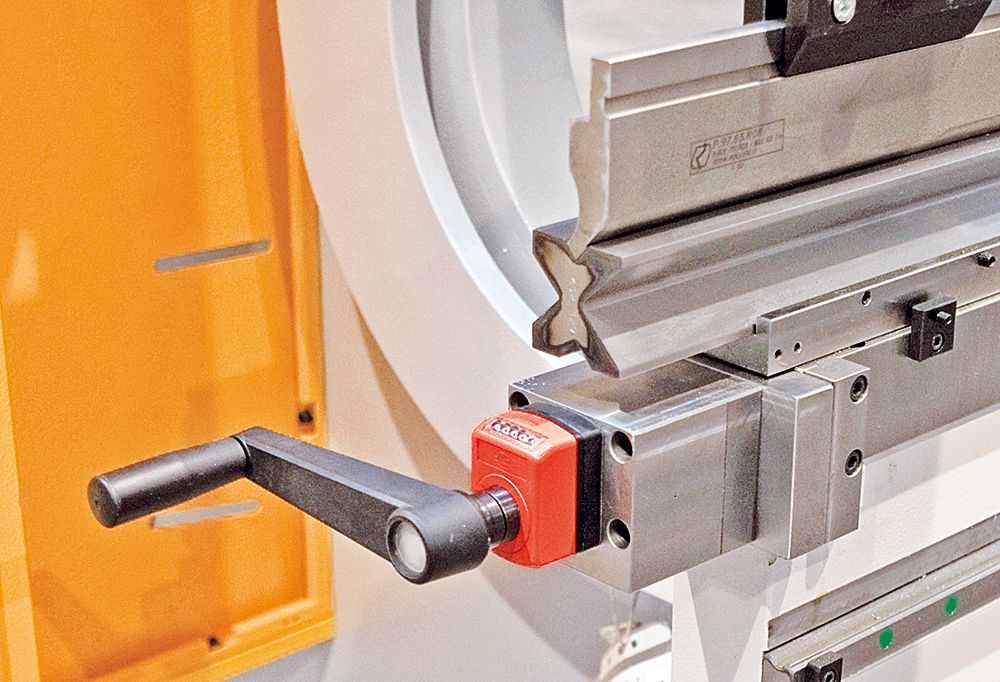

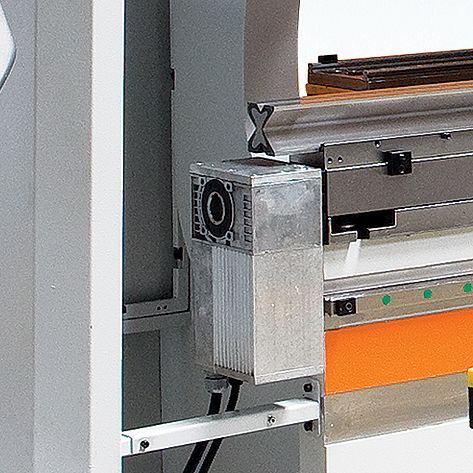

- Система компенсации прогиба ручная или моторизированная
- Дополнительные пальцы заднего упора
- Система защиты рук оператора - световая или лазерная

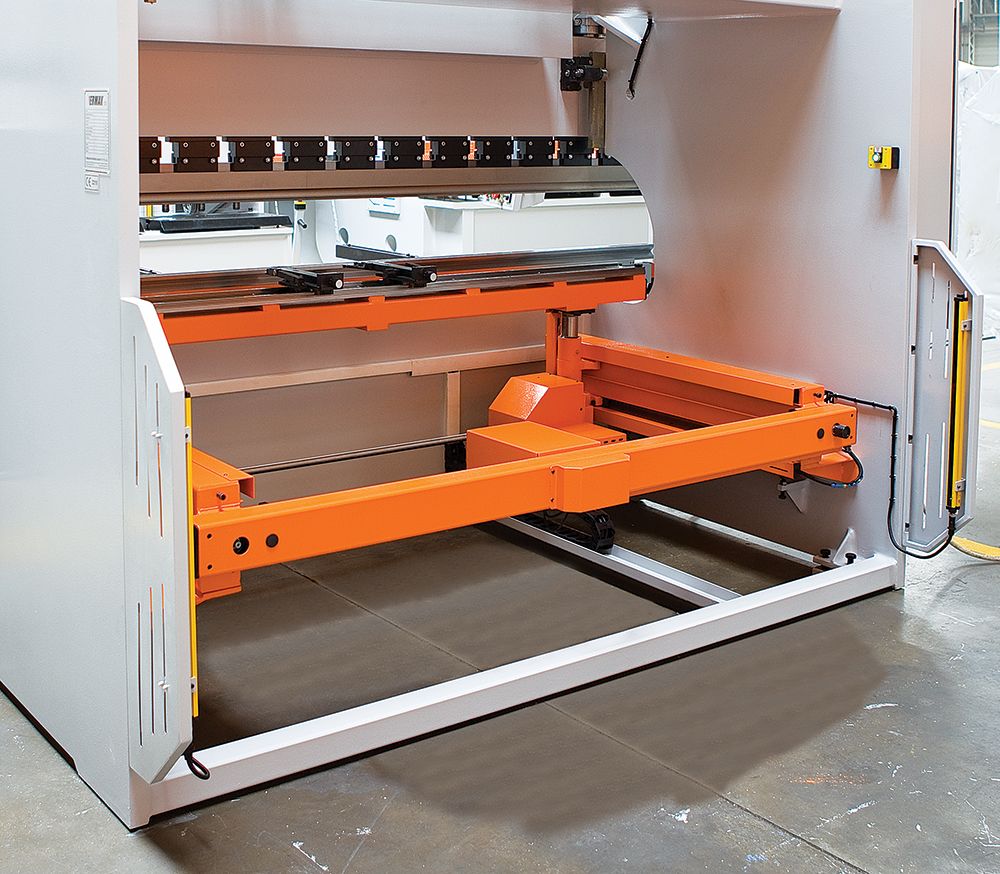

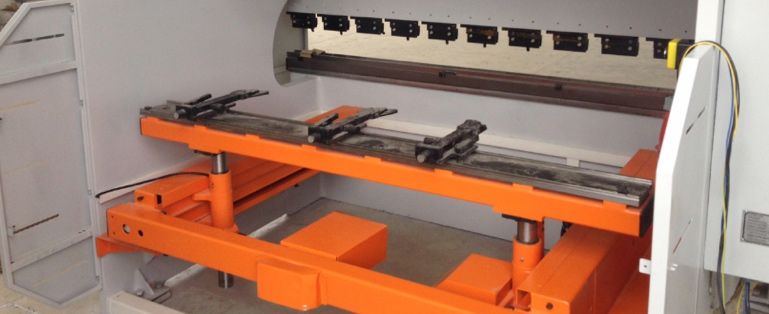

- Передние поддержки на подшипниковых опорах
- Система охлаждения или подогрева масла
- Инструмент по запросу
Контроллер ЧПУ CybTouch 12
Контроллер специально разработан для гибочных синхронизированных прессов. Удобное юзабилити CybTouch 12 PS обеспечивают яркий, большой сенсорный экран и простой UI-интерфейс. Приятный взгляду металлический, с ровной поверхностью корпус – контроллер можно монтировать на поворотную консоль.
- Сенсорная клавиатура с большими клавишами.
- Многоязычное меню.
- Максимальная настройка на серийное эффективное производство.
- Опция EasyBend предназначена для несложной обработки одиночных гибов.
- Интерактивные поп-апы и онлайн-гайды.
- Автономное 2D ПО.
- Оперативные апдейты ПО и комфортные бэкапы с помощью любого компьютера.
- Легкое ручное управление.
- Всевозможные автовычисления функций гибки.
- Тонкая настройка усилия гибки, управления углом.
- Разработанные программы гибов возможно закладывать в память устройства.
- Управление четырмью осями.
 |
 |
 |
| Ось заднего упора управляемая от ЧПУ – X, ось R регулируется в ручную |

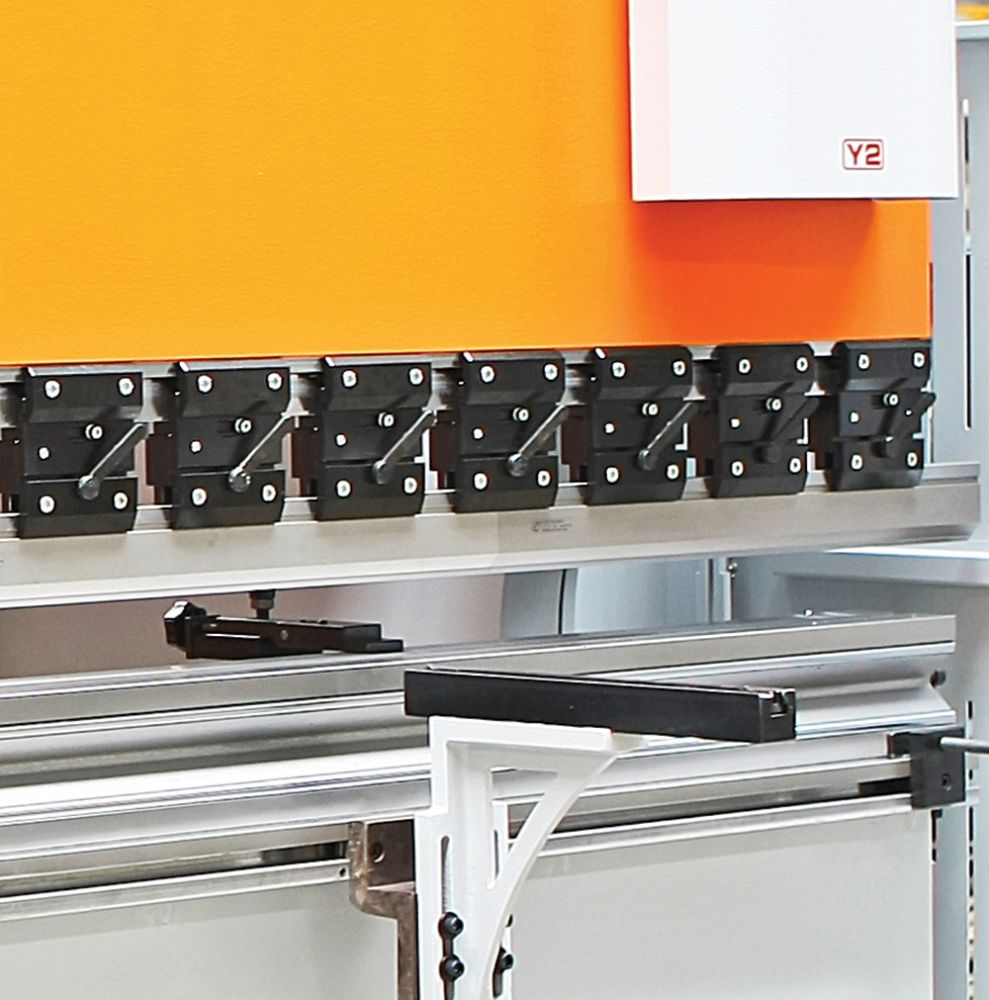

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная |
Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры и производитель матрицы зависят от мощности пресса |
Дополнительная комплектация
 |
 |
 |
 |
| Ось R управляемая от ЧПУ Z1 и Z2 регулируются в ручную | Система компенсации прогиба ручная или моторизированная | Дополнительные пальцы заднего упора | Система компенсации прогиба моторизированная |
Характеристики
Основные характеристики
-
Расстояние между направляющими, мм2200-3600
-
Максимальное усилие гибки, тн80-200
-
Длина гибки, мм2600-4100
-
Глубина зева, мм250
-
Количество упорных пальцев , шт2
-
Объем масляного бака, л150-200
-
Мощность главного привода, кВт5,5 / 7,5 / 11
-
Просвет между столами, мм380-415
