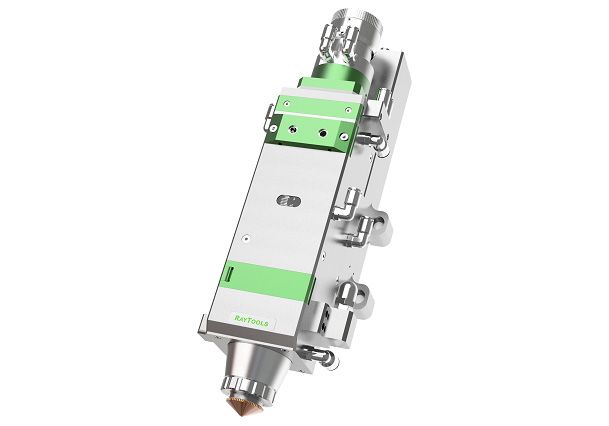

Лазерная режущая головка с автоматической фокусировкой Raytools BM114S фото 1
Лазерная режущая головка с автоматической фокусировкой Raytools BM114S фото 1

Лазерная режущая головка с автоматической фокусировкой Raytools BM114S

Артикул: BM114S

В корзину Узнать цену

Лазерная режущая головка BM114S швейцарской компании RayTools имеет усовершенствованную конструкцию оптической системы и трубопровода для подачи газа. Предназначена для стандартной лазерной резки с автоматической фокусировкой.

Описание

  • Головка оснащается комбинированной линзой диаметром 37 мм с максимальной входной мощностью лазера до 6 кВт, что позволяет работать с толстыми листами из различных материалов.
  • Оптимизированная конструкция системы водяного охлаждения коллиматора и фокусирующих линз обеспечивает стабильную работу лазерной головки в течение долгого времени.
  • Нагрузка на ось Z значительно снижена за счет компактной конструкции головки.
  • Благодаря системе воздушного охлаждения, увеличен срок службы сопла и керамической части.
  • Точность резки и срок службы увеличены за счет светового диаметра 35 мм, который уменьшает рассеивание луча.
  • Система автоматического фокусирования снижает трудозатраты пользователя, повышает точность и скорость работы.

Технические характеристики

Волоконно-оптический соединитель QBH, QD
Световой диаметр 35 мм

Автоматическая фокусировка

Диапазон +15 ~ -20 мм
Ускорение ≤10 м/с²
Скорость ≤10 м/мин
Точность ≤50 мкм

Защитные стекла

Для коллиматорной линзы (верхнее) Ø38,1*1,6 мм
Для фокусирующей линзы (нижнее) Ø37*7 мм
Фокусное расстояние коллиматорной линзы 100 мм
Фокусное расстояние 150 мм, 200 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла 0,8 мм, 1,0 мм, 1,2 мм,
1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 4,5 мм, 5,0 мм
Давление вспомогательного газа ≤30 бар
Вес ~ 5,6 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD
  • Давление вспомогательного газа, бар
    ≤30
  • Диаметр наконечника сопла, мм
    0,8-5,0
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Фокусное расстояние коллиматорной линзы, мм
    100
  • Размер защитного стекла фокусирующей линзы, мм
    Ø37*7
  • Размер защитного стекла коллиматорной линзы, мм
    Ø38,1*1,6
  • Точность автоматической фокусировки, мкм
    ≤50
  • Скорость автоматической фокусировки, м/мин
    ≤10
  • Ускорение автоматической фокусировки, м/с²
    ≤10
  • Диапазон автоматической фокусировки, мм
    +15 ~ -20
  • Световой диаметр, мм
    35
  • Фокусное расстояние, мм
    150, 200
  • Вес, кг
    5,6
  • Мощность, кВт
    6
