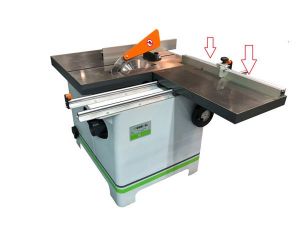

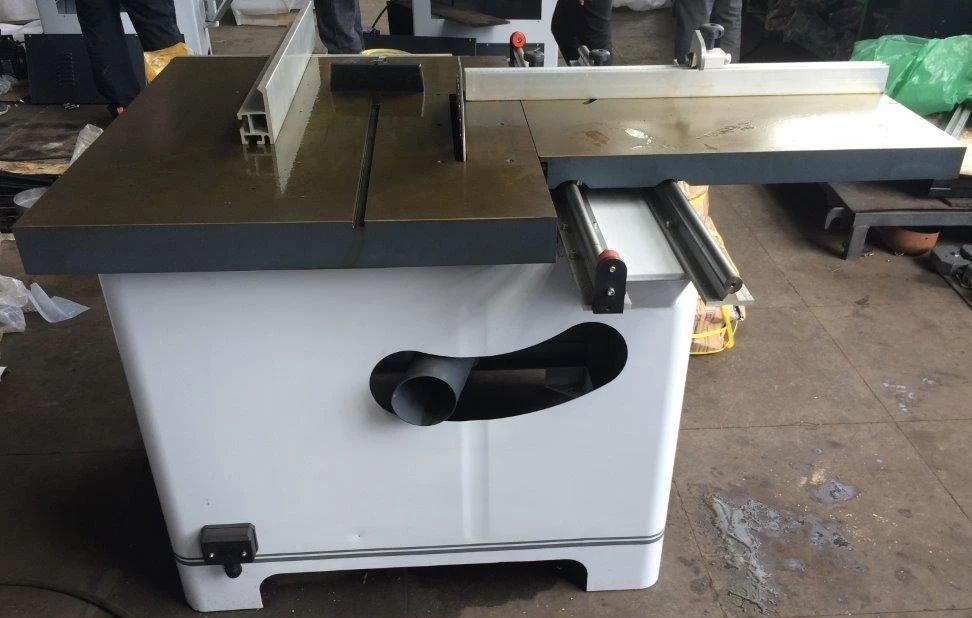

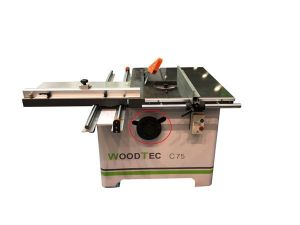

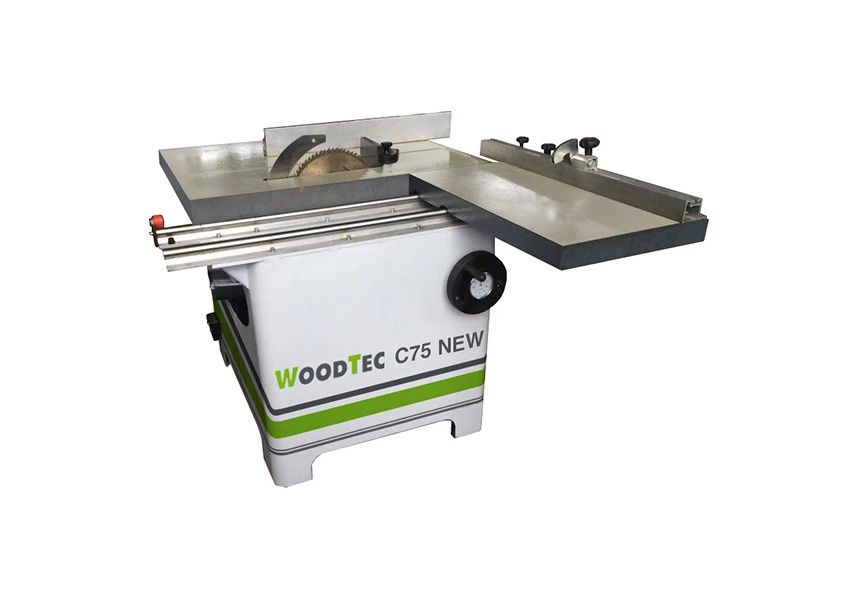

Круглопильный станок с торцовочной кареткой WoodTec C 75 NEW

Артикул: C 75 NEW

В корзину Узнать цену

Станок WoodTec C 75 NEW используется для разрезания пиломатериалов на фабриках по производству деревянных строительных материалов, столярных изделий, мебели и другой продукции.

Описание

Круглопильный станок WoodTec C 75 NEW используется для поперечного и продольного разрезания пиломатериалов, а также для пиления под углом. Агрегат имеет литой чугунный стол, подвижную каретку и механизм, наклоняющий пильный узел под углом до 45 градусов.

Сфера применения

Станок предназначен для обработки мебельных щитов, брусков, досок и других пиломатериалов. Машина широко используется на деревообрабатывающих цехах и фабриках, производящих строительные материалы, столярные изделия, мебель и т.д.

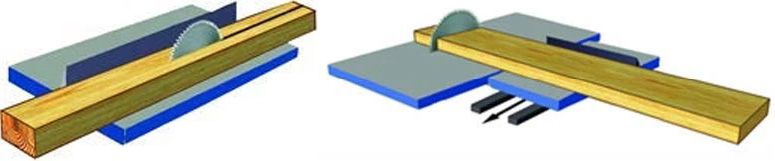

Схема обработки

Отличительные особенности

  • Наклон пилы до 45°.
  • Поворот упорной линейки.
  • Направляющие линейки с миллиметровой шкалой.
  • Литой стол и каретка из чугуна.
  • Перемещение каретки по двум цилиндрическим направляющим.
  • Возможность подключения аспирации.

Конструкция станка

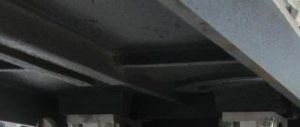

Литая чугунная конструкция

Рабочий стол и каретка сделаны из чугуна. Благодаря жесткости сплава, станок не вибрирует и работает стабильно.

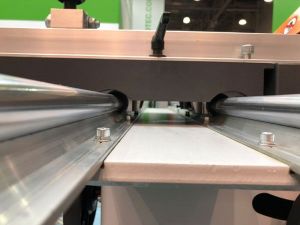

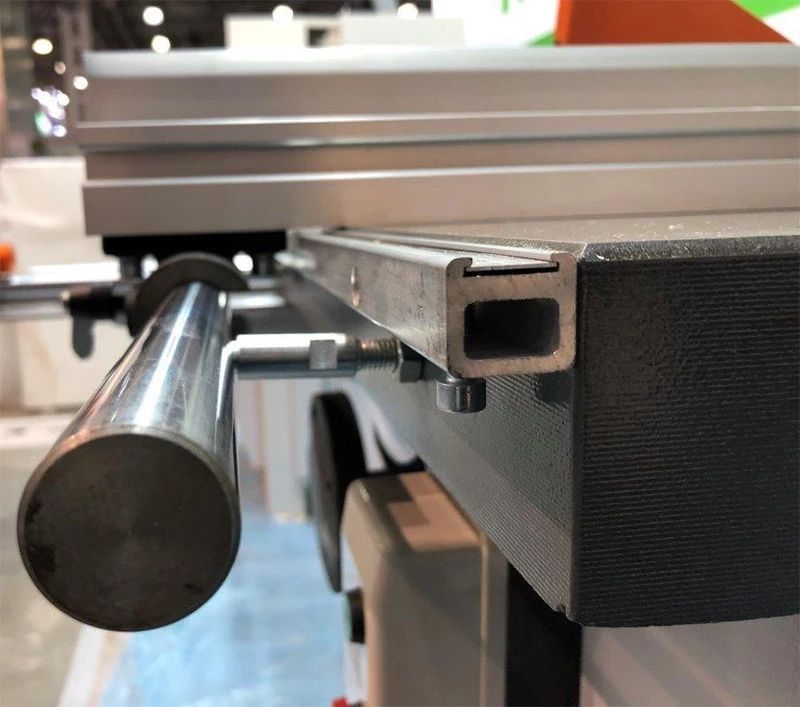

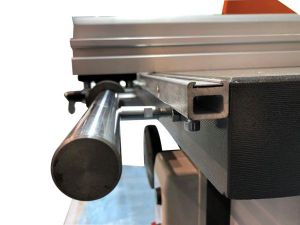

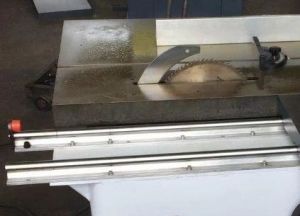

Плавная и надежная каретка

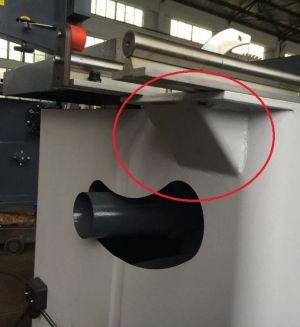

Каретка перемещается по двум направляющим цилиндрической формы, консольная часть которых присоединена винтами к дополнительному ребру жесткости. Такая конструкция позволила добиться идеальной плавности и прямолинейности движения, а также полное отсутствие люфта во время изготовления длинных и тяжелых изделий.





Настройка высоты пиления

Станок оснащен маховиком, с помощью которого пила может подниматься или опускаться.

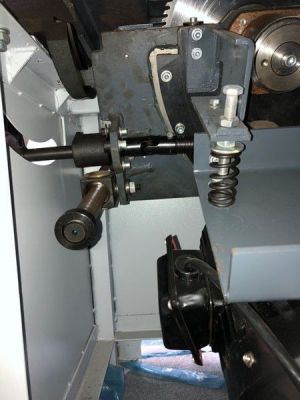

Наклонный механизм пилы

Оснащен удобным маховиком, который наклоняет пильный узел под углом до 45 градусов. Текущий угол наклона отображается на шкале. Чугунные радиусные направляющие поглощают вибрацию и надежно сохраняют угол наклона на протяжении всего процесса обработки изделия.





Направляющая линейка

Каретка имеет направляющую линейку, с помощью которой осуществляется позиционирование и торцовка длинных заготовок. Линейка имеет флажковый упор и поворотный механизм для угловой торцовки. Единица измерения – миллиметр.

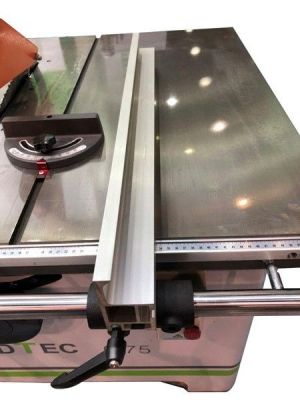

Параллельный упор для распиливания по ширине

Упор передвигается по массивной направляющей цилиндрической формы. Фиксирующий винт удерживает установленный размер на протяжении всего процесса обработки. Деталь оснащена шкалой в миллиметрах.

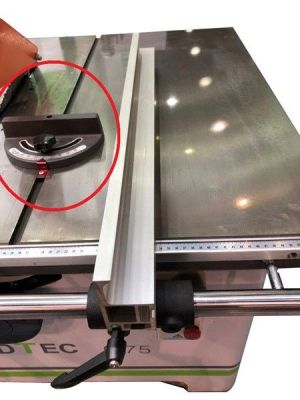

Толкатель

Предназначен для изготовления маленьких косоугольных изделий. Имеет градуированную шкалу.



Расклинивающий нож

Исключает остановку оборудования в результате зажимания пилы изделием.

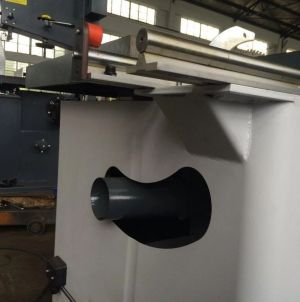

Выход под аспирацию

Позволяет подключить аспиратор, который очищает рабочую зону от загрязнений.



Дополнительные комплектующие

  • Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
  • Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
  • Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)

Технические характеристики

Наибольшая толщина распиливаемого материала 90°, мм 75
Наибольшая ширина отпиливаемого материала, мм (по линейке) 600
Диаметр дисковой пилы, мм 300
Посадочный диаметр пилы, мм 30
Частота вращения пилы, об/мин 4200
Наибольший подъем пилы, мм  80
Способ подачи заготовок ручная
Род тока питающей сети переменный трехфазный
Частота тока, Гц 50
Напряжение питающей сети, В 380
Мощность привода, кВт 4

Габаритные размеры

Длина, мм 1450
Ширина, мм 1350
Высота, мм 950
Вес, кг 440

Транспортные данные

Количество мест 1
Место: 1
Длина 1,45 м
Ширина 1,15 м
Высота 1,15 м
Вес (место 1) 440 кг
Объём 1,91 м³
Общий вес 440 кг
Общий объём 1,91 м³

Характеристики

Основные характеристики

  • Напряжение питания, В
    380
  • Мощность привода, кВт
    4
  • Способ подачи заготовок
    ручная
  • Наибольший подъем пилы, мм
    80
  • Частота вращения пилы, об/мн
    4200
  • Посадочный диаметр пилы, мм
    30
  • Диаметр дисковой пилы, мм
    300
  • Наибольшая ширина отпиливаемого материала (по линейке), мм
    600
  • Наибольшая толщина распиливаемого материала 90°, мм
    75
  • Род тока питающей сети
    Переменный трехфазный
  • Частота тока, Гц
    50
  • Вес, кг
    440
  • Размеры станка (Д x Ш x В), мм
    1450 x 1350 x 950
  • Высота пропила, мм
    75
