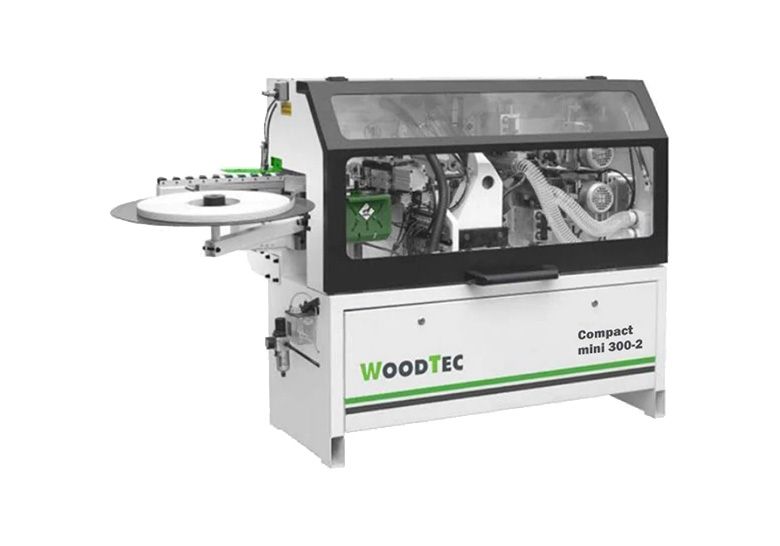

Кромкооблицовочный станок Woodtec Compact mini 300-2
Артикул: Compact mini 300-2
Станок WoodTec Compact mini 300-2 наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.
Описание
Станок WoodTec Compact mini 300-2 наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.
Схема обработки
| 1. Клеевой узел | 2. Пресс-группа | 3. Узел 2-х моторной торцовки |
 |
.jpg)  |
 .jpg) |
| 4. Узел фрезеровки | 5. Узел полировки.jpg)  .jpg) |
|
.jpg)  |
||
Отличительные особенности
- Скорость подачи 8 м/мин.
- Бачок для клея-расплава с электронным блоком контроля температуры.
- Регулировка количества наносимого клея.
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
- 2-х моторный торцовочный узел для обрезки переднего и заднего свесов пилой.
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм.
- Циклевка радиусная / Полировальный узел (опция).
- Магазин подачи рулонного кромочного материала.
- Пульт управления на панели станка.
- Поддерживающий суппорт для габаритных заготовок.
- Регулятор сжатого воздуха.
Конструкция станка
 |

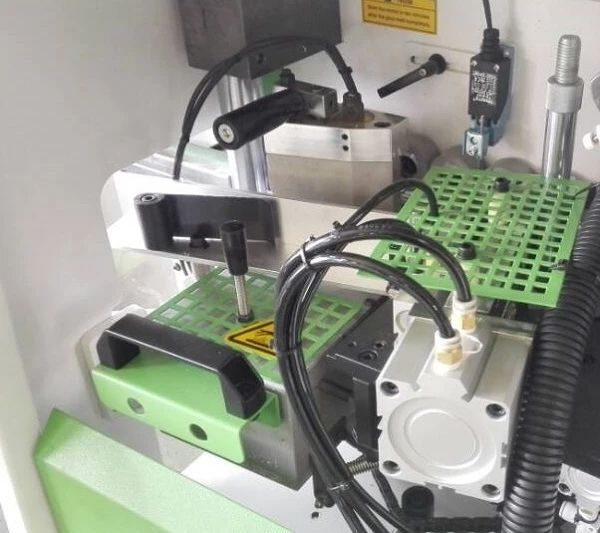

Устройство для нанесения клеяС высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка (объем – 1,5 л) под валом, наносящим клей, облегчает обслуживание устройства. |
 |

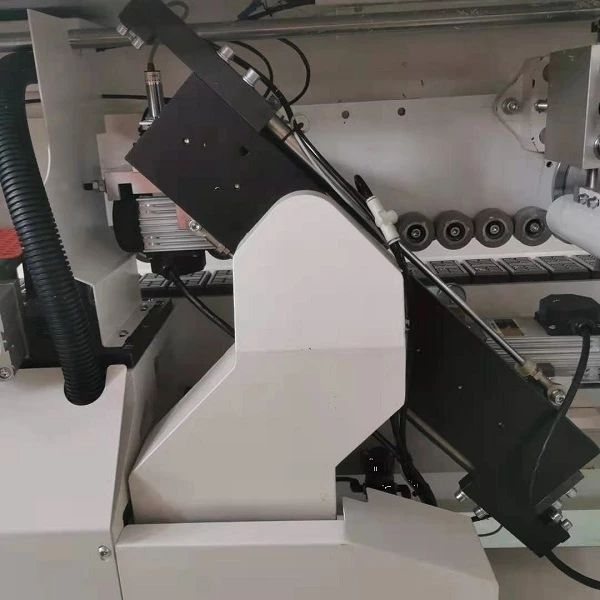

Двухмоторный торцовочный узелДве пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 220 Вт. Скорость вращения – 12 000 оборотов в минуту. Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла. |
 |

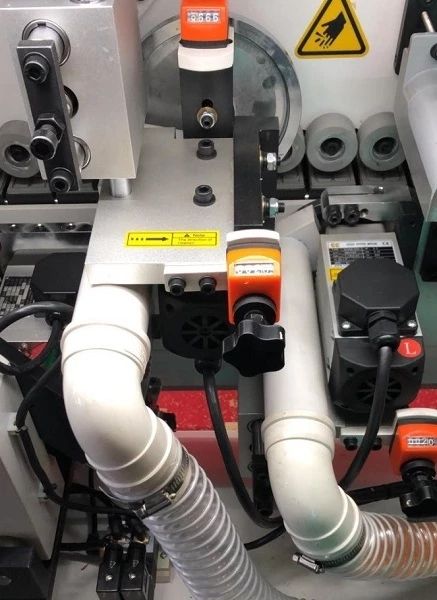

Фрезер для снятия свесовДанный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 370 Вт и скоростью 12000 оборотов в минуту и счетчики для перенастройки на толщину кромочного материала. Вертикальные копиры имеют круглую форму и большой диаметр, что обеспечивает плавный заход на изделие и защищает облицованную поверхность от повреждений. Припуск на сторону составляет 2 мм. |
 |

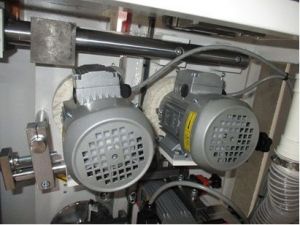

Система полировкиВ этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Также притупляется острый край тонкой кромки. |
 |

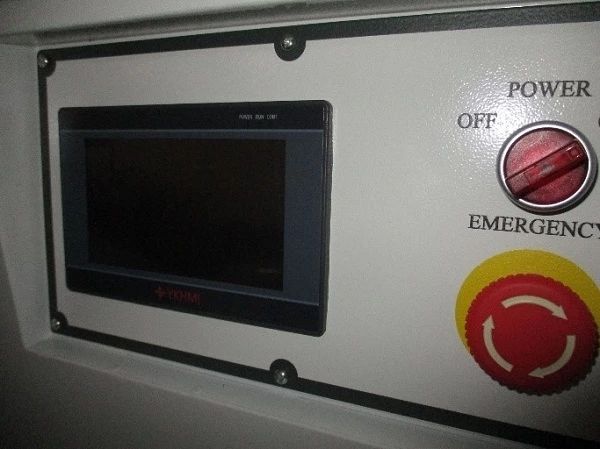

Современный пульт управленияНа сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы. |
 |
Рукоятка для настройки на толщину деталиИмеет цифровой индикатор и не требует дополнительного закрепления. |
 |

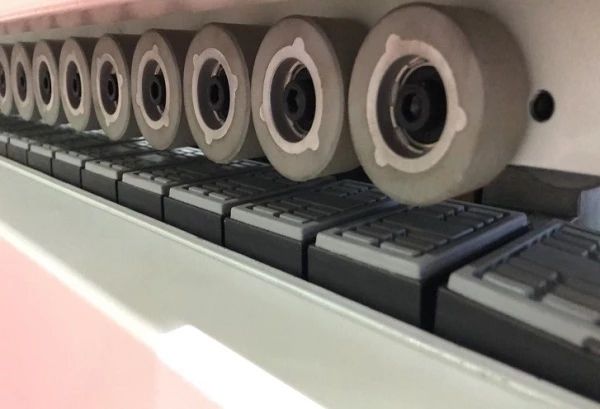

Надежный конвейерПолукруглая направляющая проходит термообработку, что обеспечивает высокую точность движения и износостойкость башмаков, а также долговечность узла в целом. Прижимные ролики из резины, установленные в два ряда, обеспечивают точное перемещение изделий. |
 |

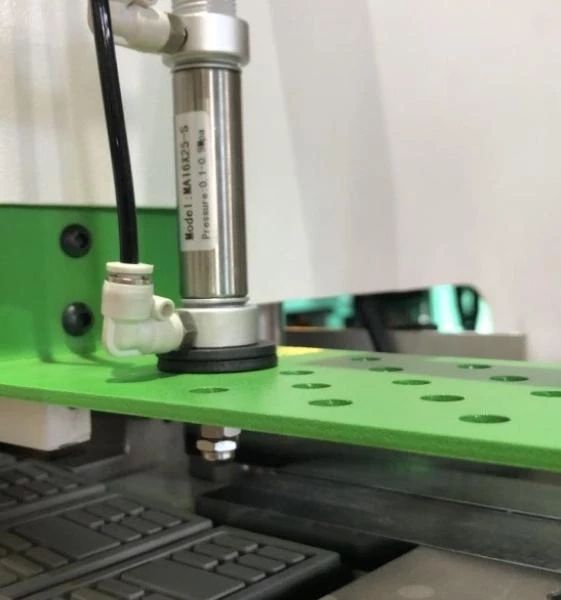

ПневмоштокПредотвращает попадание заготовки в рабочую зону раньше необходимого времени. |
Дополнительные комплектующие
- Клей-расплав WT-20 PRO (€154)
Скорость подачи: 6 - 18 м/мин
Рабочая температура: 160 - 210°С
Упаковка: 25 кг
Технические характеристики
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали (мин/макс), мм | 12 - 50 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 250 х 100 |
| Скорость подачи, м/мин | 8 |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,22 |
| Обороты пил, об/мин | 12000 |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,37 |
| Обороты, об/мин | 12 000 |
| Общая мощность, кВт | 3,7 |
| Питающее напряжение, В | 380 |
| Давление сжатого воздуха, бар | 6,0 |
Габаритные размеры
| Длина, мм | 2200 |
| Ширина, мм | 700 |
| Высота, мм | 1300 |
| Вес, кг | 600 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,2 м |
| Ширина | 0,7 м |
| Высота | 1,3 м |
| Вес (место 1) | 600 кг |
| Объём | 2 м³ |
| Общий вес | 600 кг |
| Общий объём | 2 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм2200 x 700 x 1300
-
Обороты пил, об/мн12000
-
Давление сжатого воздуха, бар6,0
-
Питающее напряжение, В380
-
Общая мощность, кВт3,7
-
Мощность двигателей фрезерного узла, кВт2 x 0,37
-
Мощность двигателей чистовой торцовки, кВт2 х 0,22
-
Скорость подачи, м/мин8
-
Размеры обрабатываемой детали (мин.) - длина x ширина, мм250 х 100
-
Толщина детали (мин/макс), мм12 - 50
-
Толщина кромочного материала, мм0,4 - 3
-
Вес, кг600
-
Обороты двигателей фрезерного узла, об/мн12000
