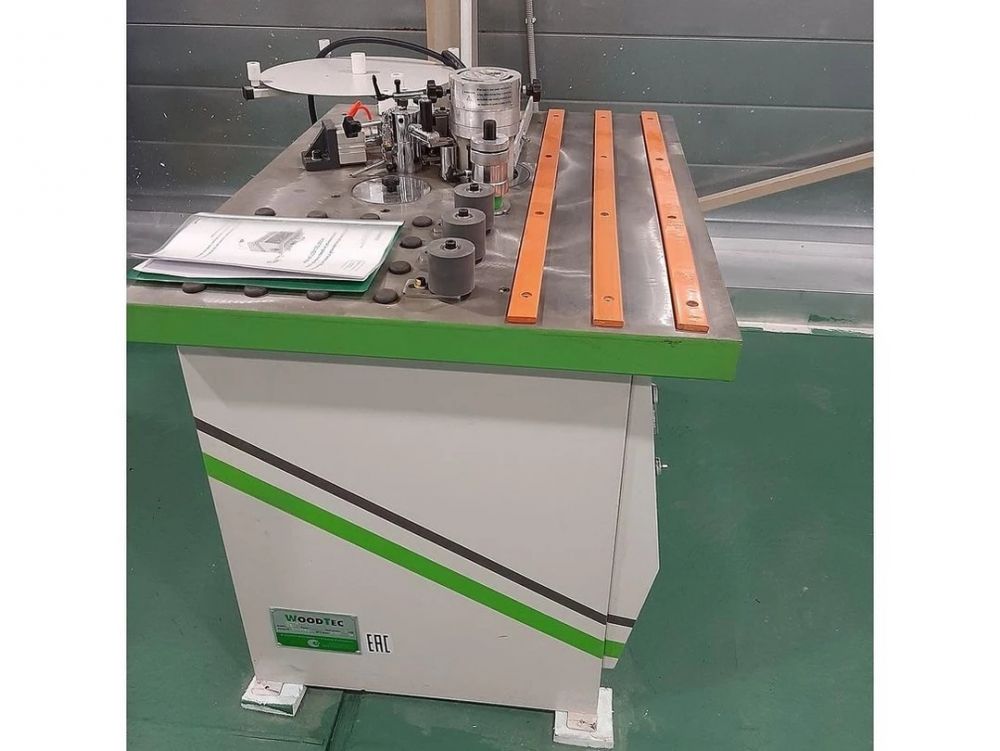

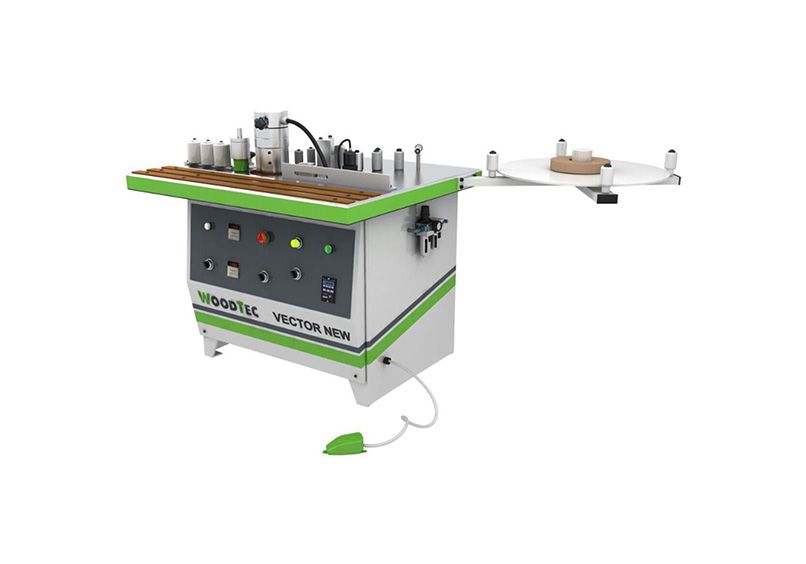

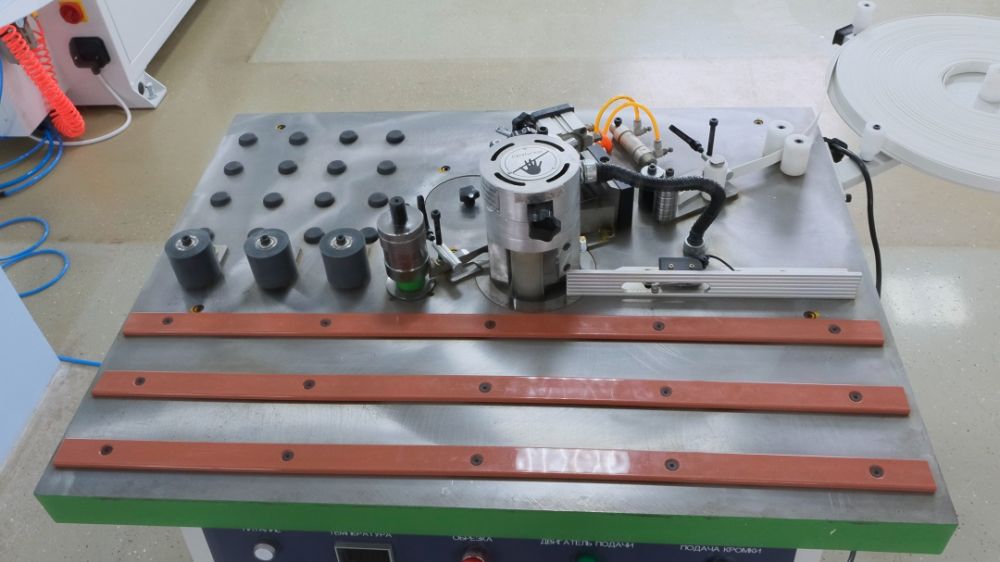

Кромкооблицовочный станок с ручной подачей WoodTec VECTOR NEW
Артикул: VECTOR NEW
На станке WoodTec VECTOR NEW проводится нанесение натурального или синтетического материала на прямые и кривые кромки деталей мебели. Заготовка подается вручную, а облицовка – автоматически.
Описание
На станке WoodTec VECTOR NEW проводится нанесение натурального или синтетического материала на прямые и кривые кромки деталей мебели. Заготовка подается вручную, а облицовка – автоматически.
Сфера применения
- Производство корпусной мебели – офисной, кухонных наборов, шкафов-купе, мебели для гостиных и прихожих.
- Производство эксклюзивной мебели, изготавливаемой по индивидуальным заказам.
Схема обработки
Отличительные особенности
- Скорость подачи с плавной регулировкой 0 - 7 м/мин.
- Бачок для клея-расплава с электронным блоком контроля температуры.
- Два клеенаносящих вала.
- Резервуар для клея под клеенаносящими валами.
- Регулировка количества наносимого клея.
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с максимальным сечением 3 x 40 мм.
- Прижимные ролики 3 шт.
- Приводной ролик с плавным изменением скорости подачи.
- Магазин подачи рулонного кромочного материала D=600 м.
- Счетчик длины кромки.
- Пульт управления на передней панели станка.
- Регулятор сжатого воздуха, маслораспылитель.
Конструкция станка
|
|

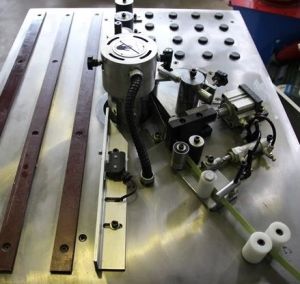

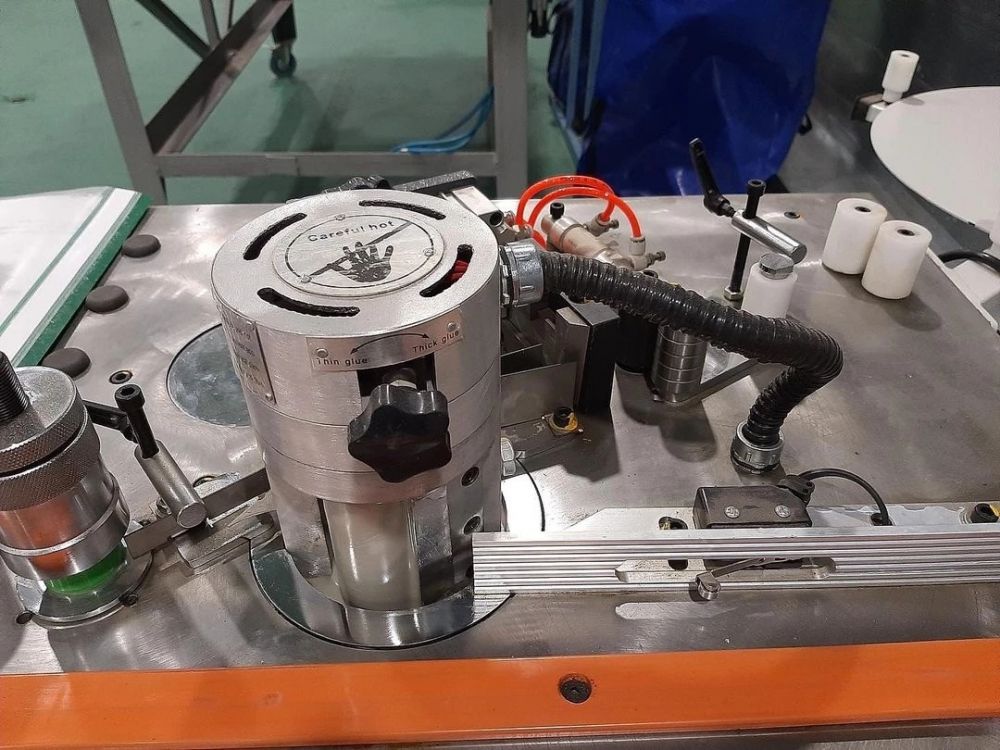

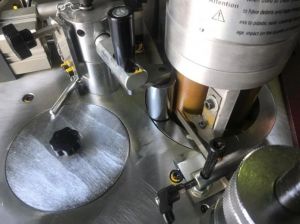

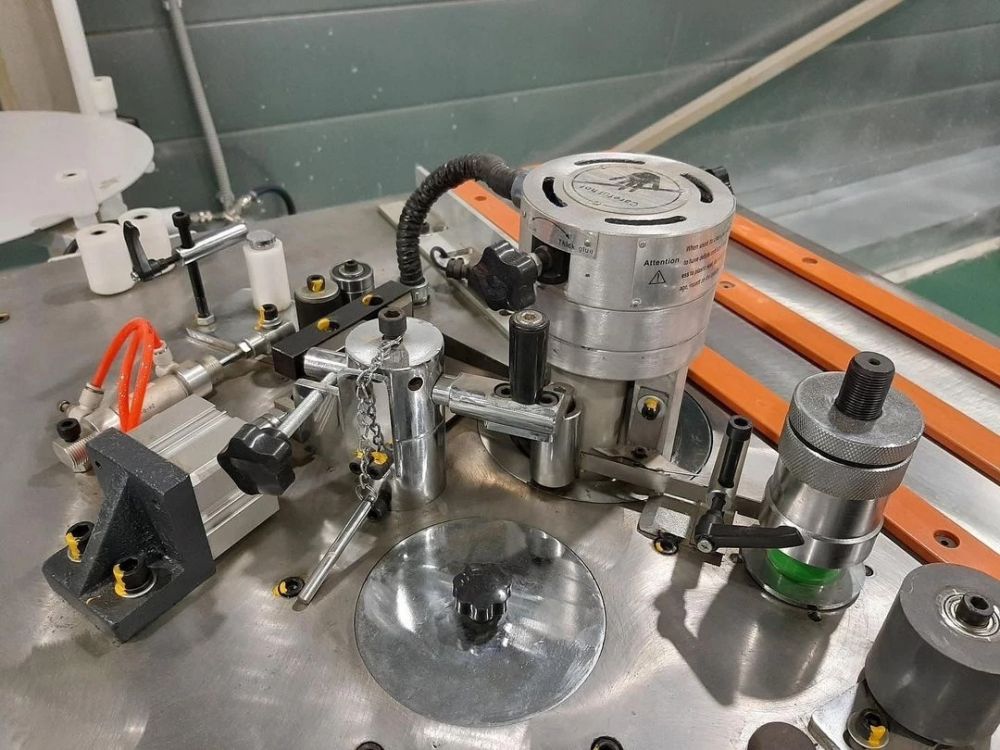

Устройство для нанесения клеяСистема имеет два вала, один из которых смазывает изделие, а второй – кромочный материал. При этом клей не попадает на рабочий стол и другие узлы станка, а его излишки направляются обратно в бачок. Винтовая система с высокой точностью определяет необходимое количество клея в нужный момент времени и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала, а клей нагревается всего за 15 минут – все это позволяет сэкономить время. Данное устройство особенно подойдет для облицовки предметов из рыхлого ДСП. |
 |

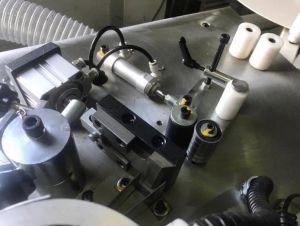

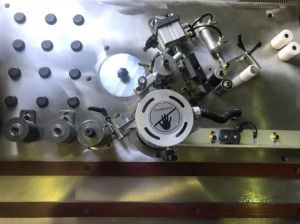

Канал для подачи кромкиНаправляющий канал имеет четыре ролика, а также ограничитель, который регулируется по ширине кромочного материала. Настройка на толщину не требуется. |
 |

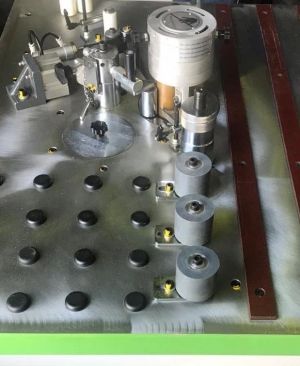

Пресс-группаТри резиновых ролика лучше наносят кромку, чем пластиковые. Для обработки криволинейных объектов допрессовочные ролики можно быстро снять. |
 |
Система предварительной нарезки кромкиКусок кромки необходимой длины вырезается из рулона автоматической гильотиной, которая управляется концевым выключателем (для прямых изделий) или счетчиком длины (для кривых изделий). Благодаря этому устройству, с каждой стороны объекта имеется минимальный припуск, а работа оператора значительно облегчается. |
 |

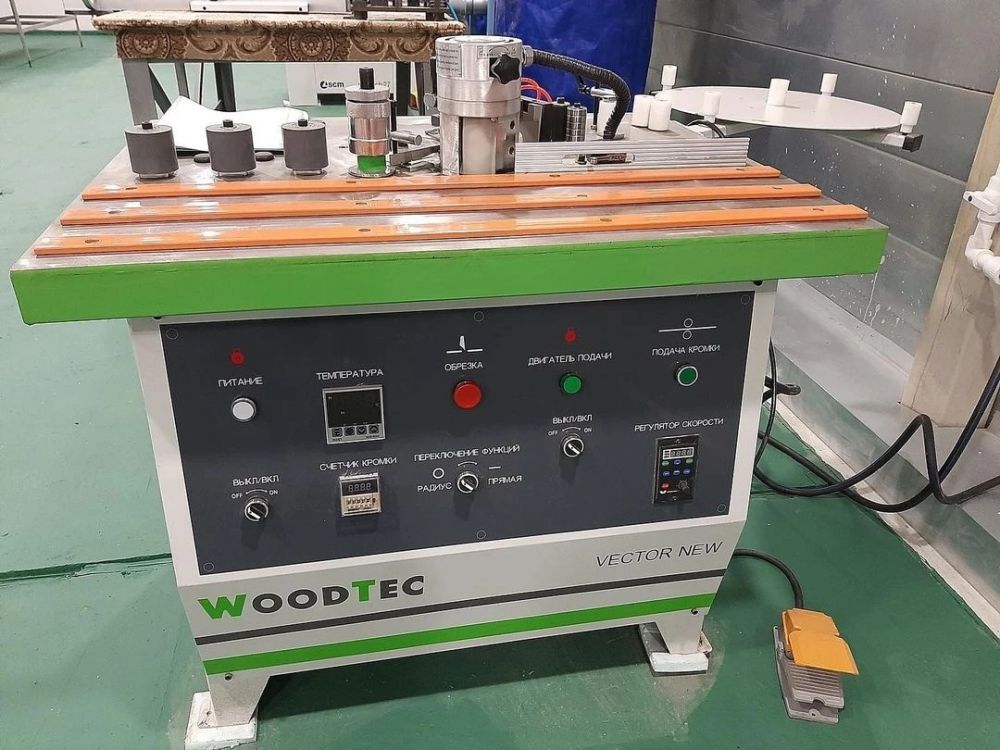

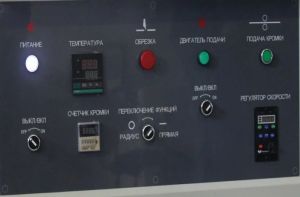

Удобный пульт управленияУстановлен на передней панели агрегата. Имеет переключатели питания, температуры клея, режима обработки (прямо- или криволинейные детали) и скорости подачи, а также счетчик длины кромочного материала. |
 |

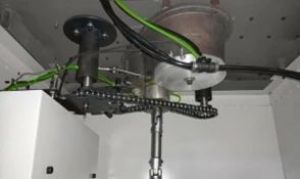

Цепная передачаИмеет более длительный срок службы в отличие от ременной. |
Дополнительные комплектующие
- Клей-расплав WT-25 PRO (€156)
Скорость подачи: 5 - 18 м/мин
Рабочая температура: 130 - 160°С
Упаковка: 25 кг - Поршневой компрессор WoodTec WT-A 3V 100L ($650) – фото
Давление: 8 бар
Объем: 100 л
Вес: 75 кг
Технические характеристики
| Толщина кромочного материала, мм | 0,3 - 3 |
| Толщина детали (мин/макс), мм | 10 - 50 |
| Скорость подачи, м/мин | 0 - 7 |
| Общая мощность, кВт | 2,5 |
| Питающее напряжение, В | 220 |
| Давление сжатого воздуха, бар | > 6 |
Габаритные размеры
| Длина, мм | 1000 |
| Ширина, мм | 750 |
| Высота, мм | 900 |
| Вес, кг | 180 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1 м |
| Ширина | 0,75 м |
| Высота | 0,9 м |
| Вес (место 1) | 180 кг |
| Объём | 0,67 м³ |
| Общий вес | 180 кг |
| Общий объём | 0,67 м³ |
Характеристики
Основные характеристики
-
Напряжение питания, В220
-
Скорость подачи, м/мин0 - 7
-
Толщина детали (мин/макс), мм10 - 50
-
Толщина кромочного материала, мм0,3 - 3
-
Вес, кг180
-
Мощность, кВт2,5
-
Размеры станка (Д x Ш x В), мм1000 x 750 x 900
-
Давление сжатого воздуха, бар> 6
