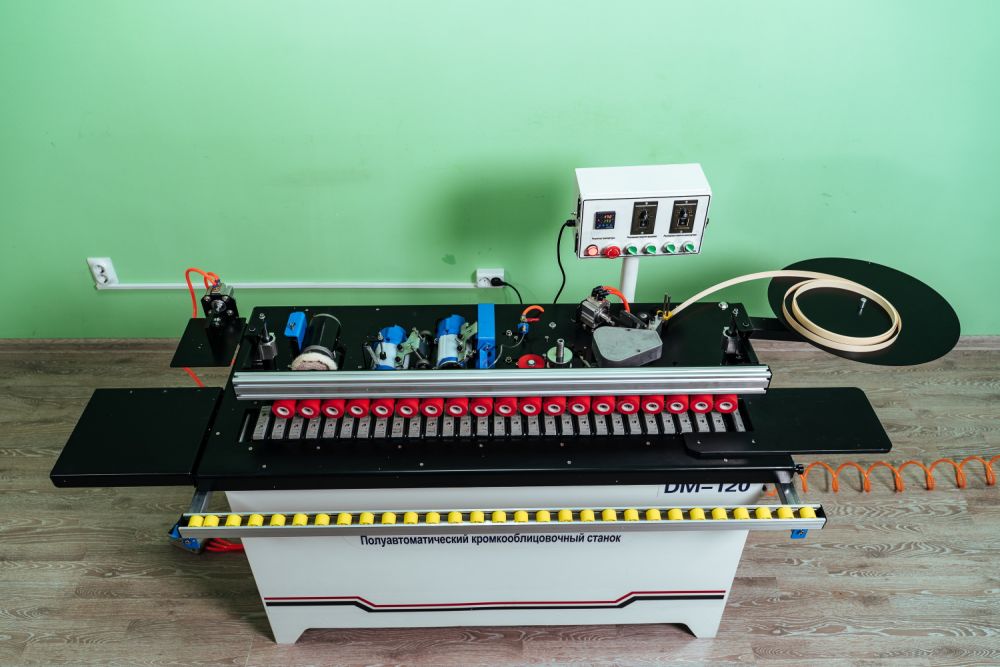

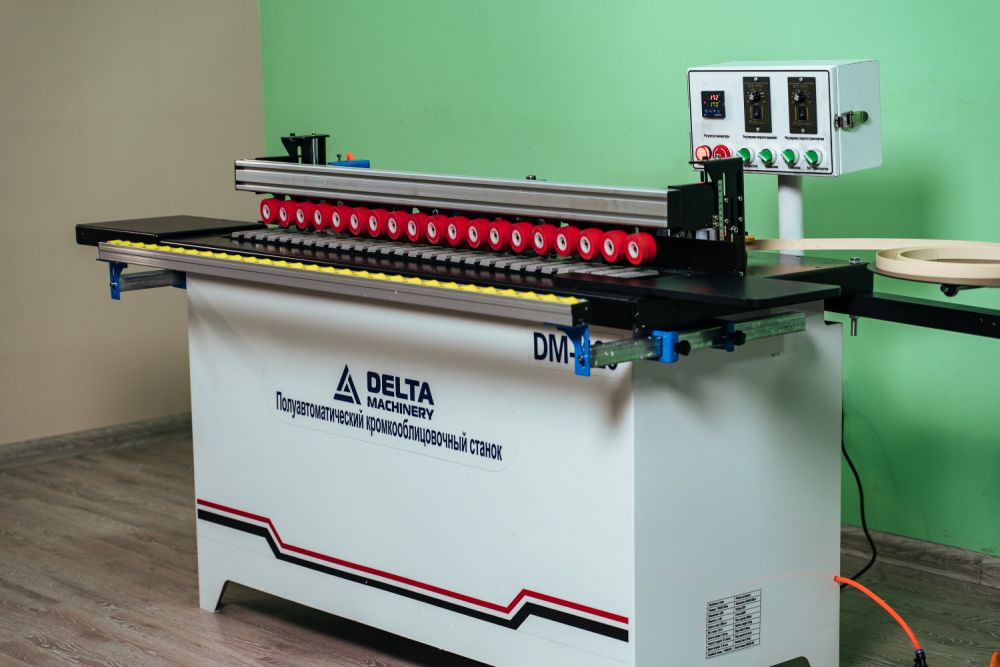

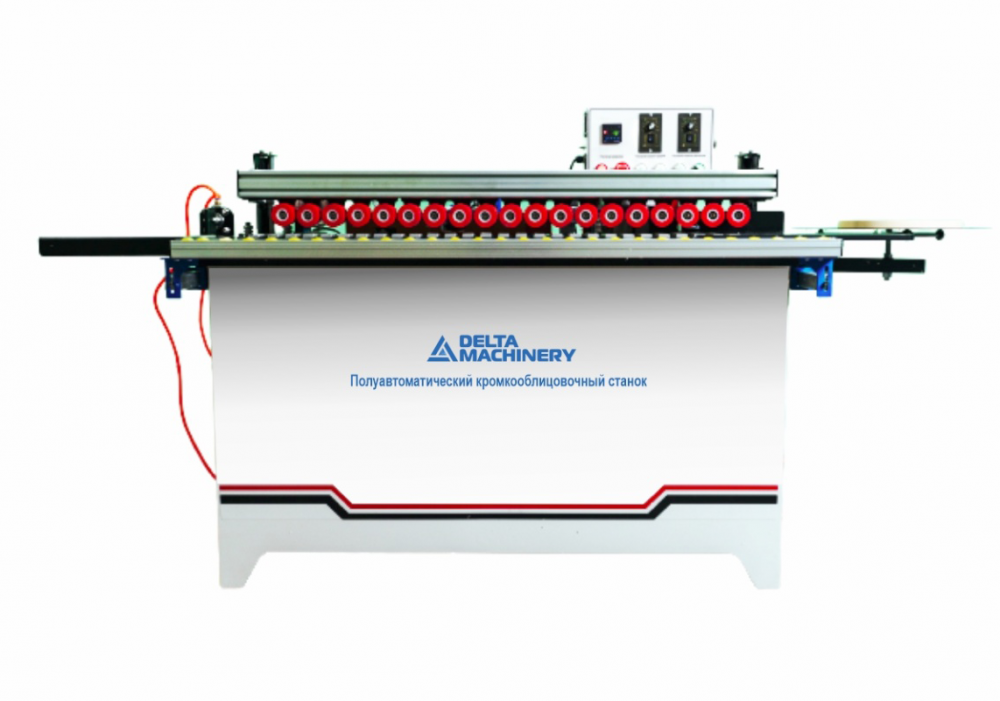

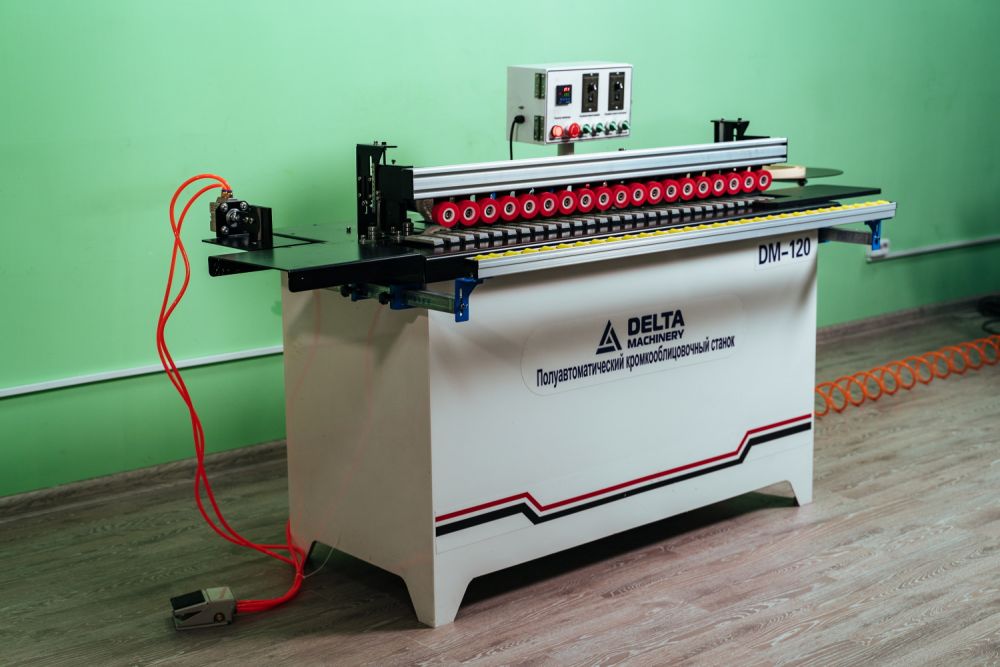

Кромкооблицовочный станок DELTAMACHINERY DM-120
Артикул: DM-120
DELTAMACHINERY DM-120 – эффективный станок для приклеивания кромочного материала на прямолинейные заготовки деталей мебели, а также для снятия свесов с заранее приклеенной кромки.
Описание
DELTAMACHINERY DM-120 – эффективный станок для приклеивания кромочного материала на прямолинейные заготовки деталей мебели, а также для снятия свесов с заранее приклеенной кромки.
С помощью данного оборудования можно изготавливать стандартную корпусную, офисную и кухонную мебель, а также выполнять индивидуальные заказы по созданию эксклюзивных образцов.
Агрегат работает с натуральным шпоном и синтетическими кромочными материалами – АБС, ПВХ, меламином и другими. Кромка из магазина и заготовка подаются автоматически.
Особенности станка
- Клеевой узел для нанесения клея-расплава на прямолинейные заготовки
- Скорость подачи с плавной регулировкой 0 8 м/мин
- Транспортер для автоматической подачи заготовки в зону обработки
- Бачок для клея-расплава с электронным блоком контроля температуры
- Два клеенаносящих вала
- Резервуар для клея под клеенаносящими валами
- Регулировка количества наносимого клея
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с максимальным сечением 2 x 40 мм
- Узел полировки двухмоторный с фетрами для полировки кромок 2 мм
- Приводной ролик с плавным изменением скорости подачи
- Магазин подачи рулонного кромочного материала
- Фрезерный узел для снятия свесов с двумя фрезерными агрегатами
- Узел чистовой торцовки, работающий от педали
Назначение
 |
| Обработка прямолинейных деталей |
Конструкция станка
 |
 |
Система автоподачи заготовкиУпрощает и ускоряет процесс обработки. На панели управления имеются выключатель конвейера и регулятор скорости его движения. |
Устройство чистовой торцовкиВынесено в отдельный блок и активируется нажатием на педаль. Позволяет сэкономить на покупке отдельного устройства данного назначения. |
 |
 |

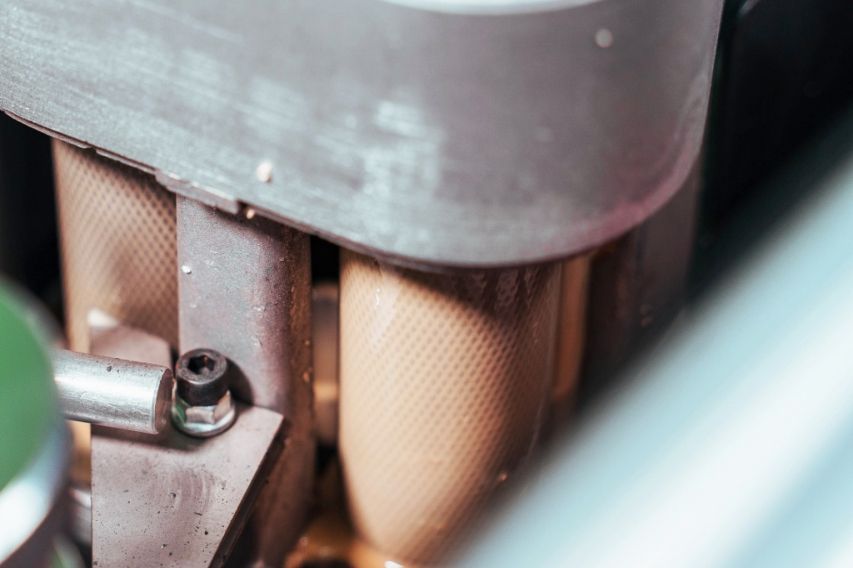

Клеевые валыСтанок имеет два вала, которые наносят клей и на заготовку, и на кромку. Таким образом повышается качество склейки. |

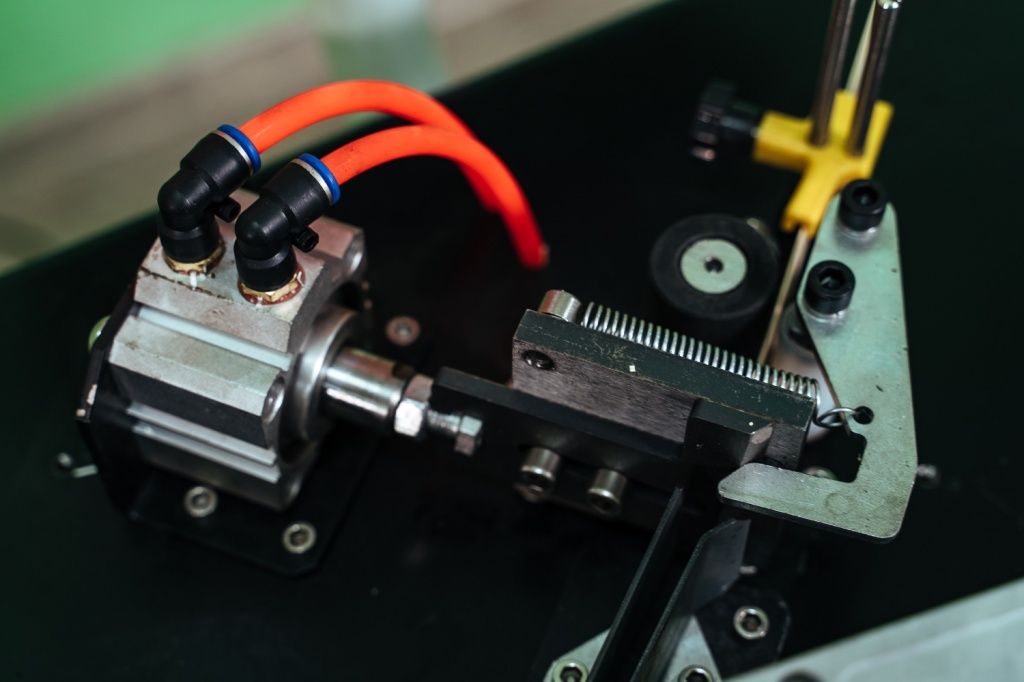

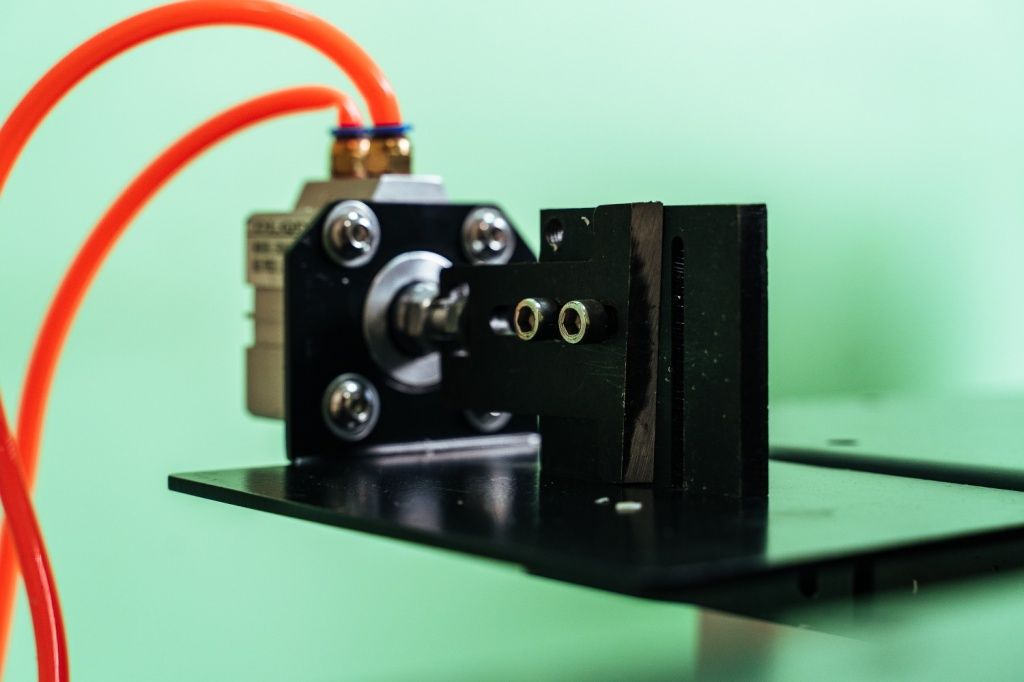

Гильотина для резки кромочной лентыАктивируется автоматически концевым выключателем. |
 |
 |

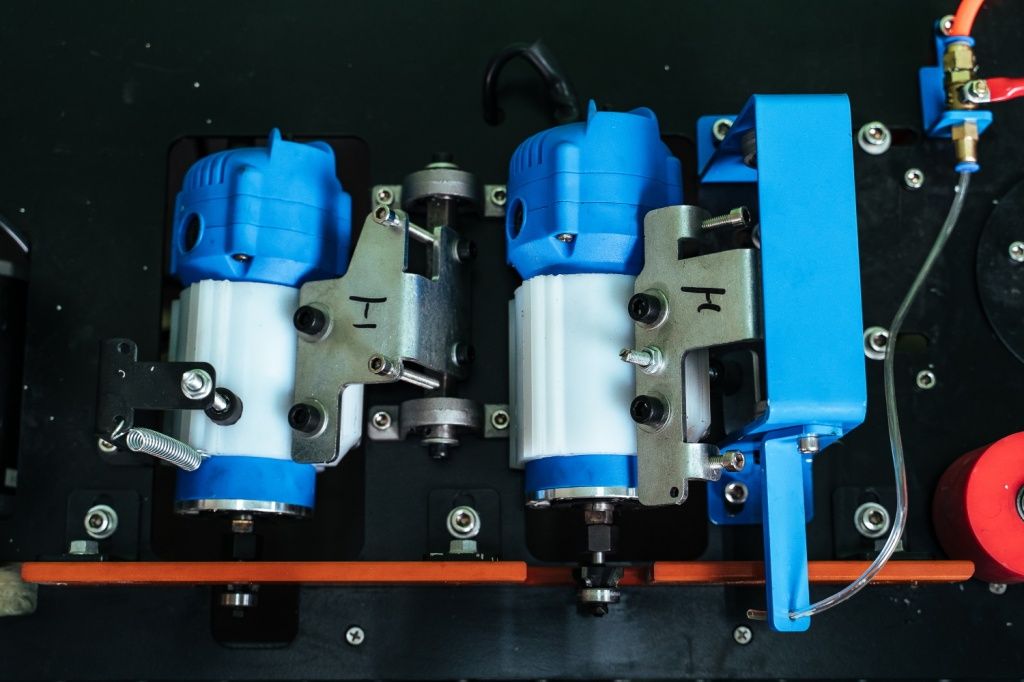

Автоматическое устройство удаления свесовСнимает свесы с верхней и нижней частей изделия. Активируется концевым выключателем. |

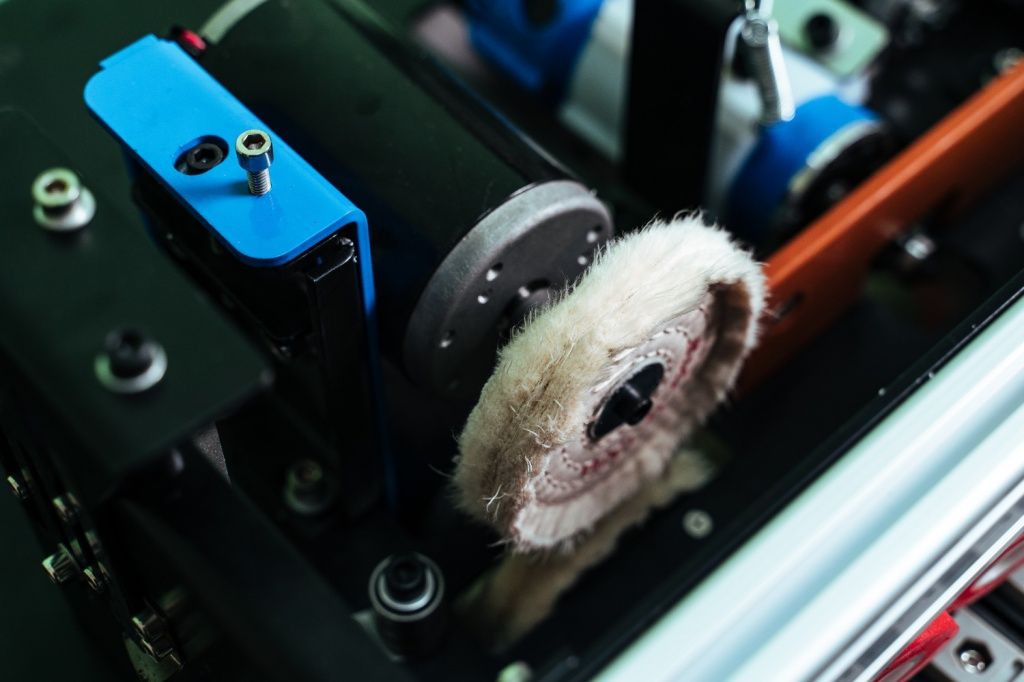

Система полировкиВ результате обработки на данном участке изделие приобретает блестящую поверхность, очищается от грязи и восстанавливает свой цвет. Активируется концевым выключателем. |
 |
 |

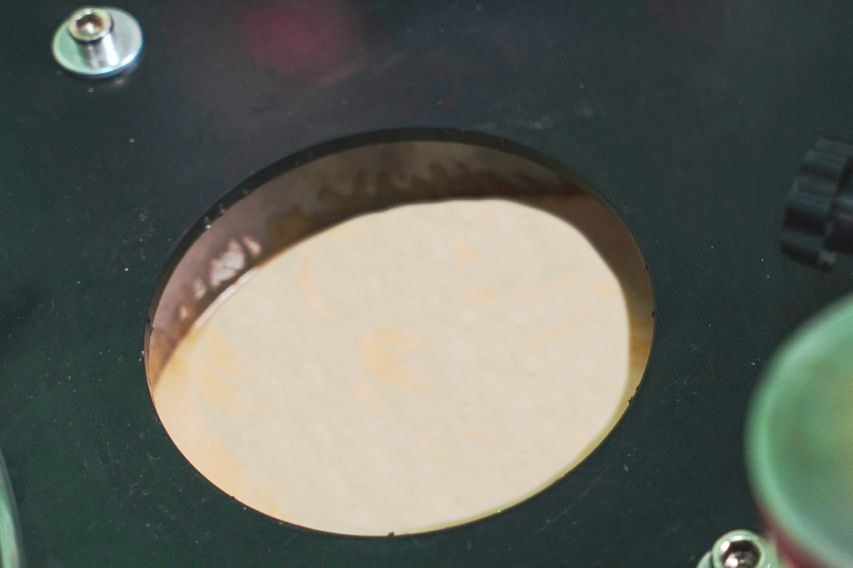

Бачок для клеяКлеевая ванна оснащена электронным устройством, которое нагревает клей-расплав до установленной температуры и поддерживает ее. |

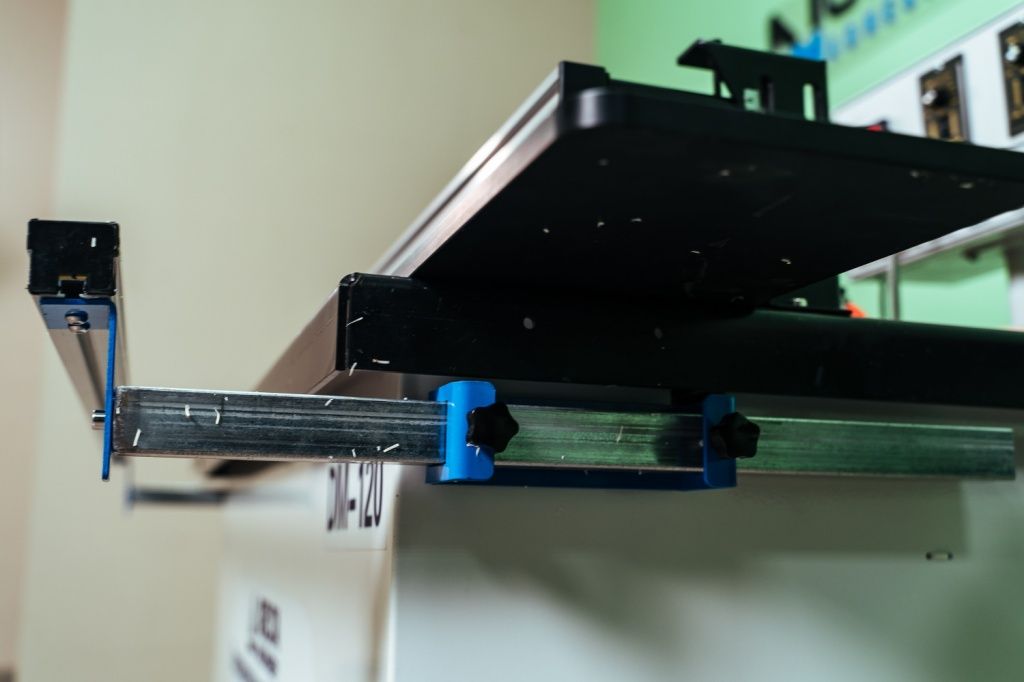

Настраиваемая опораНаличие телескопической опоры позволяет надежно зафиксировать крупногабаритные заготовки для удобной работы с ними. |
 |
 |

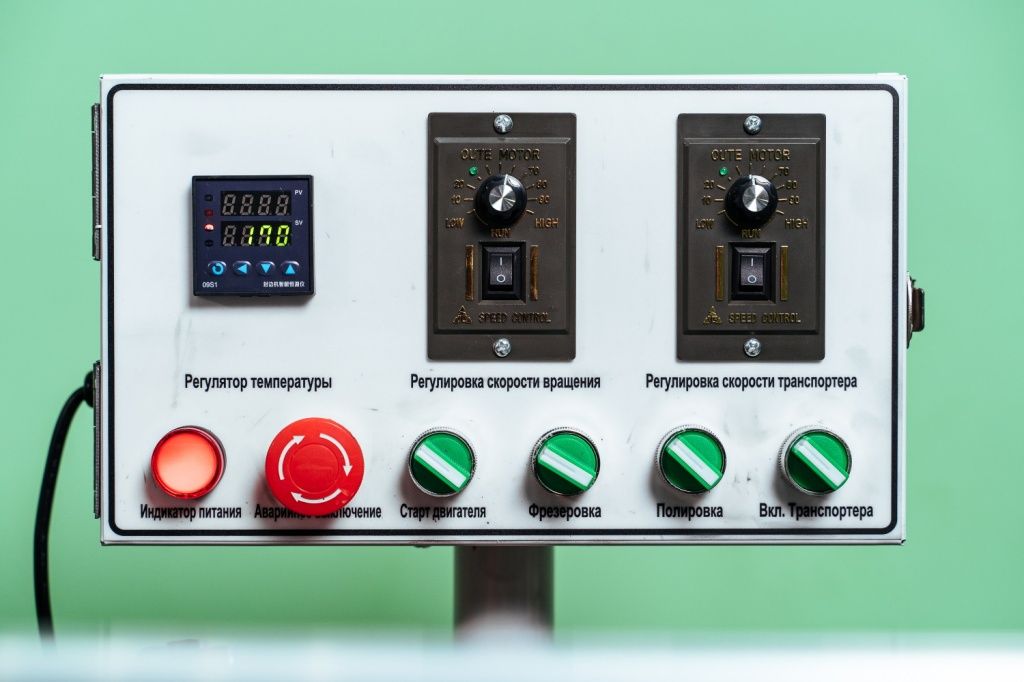

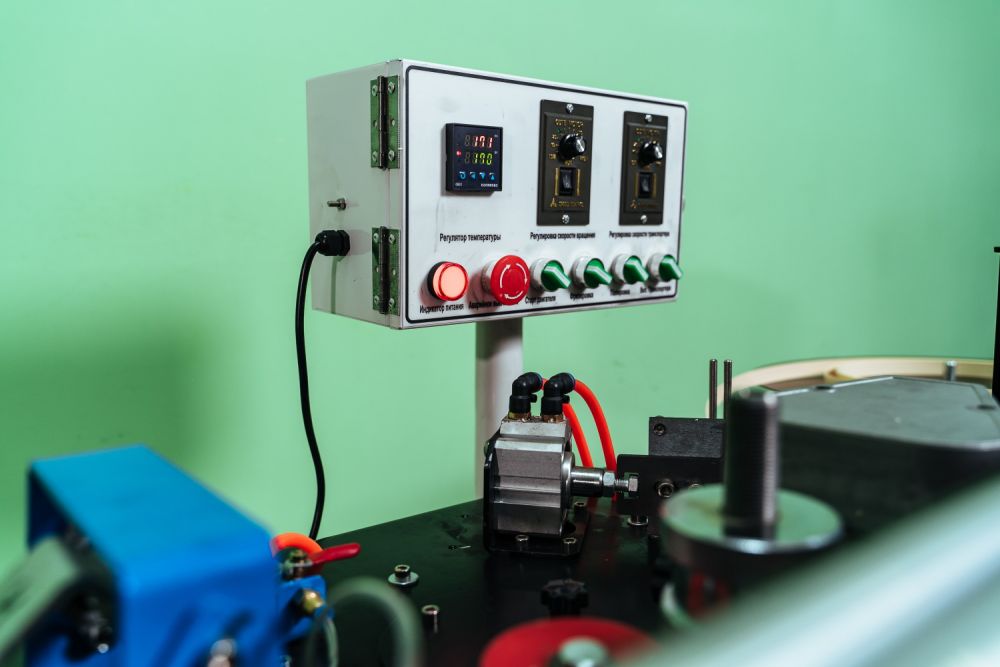

Электронная панель управленияПульт управления станком, вынесенный в отдельный блок, позволяет легко настроить все необходимые для работы параметры – скорость вращения роликов, скорость транспортера, температуру клеевой ванны и другие. |

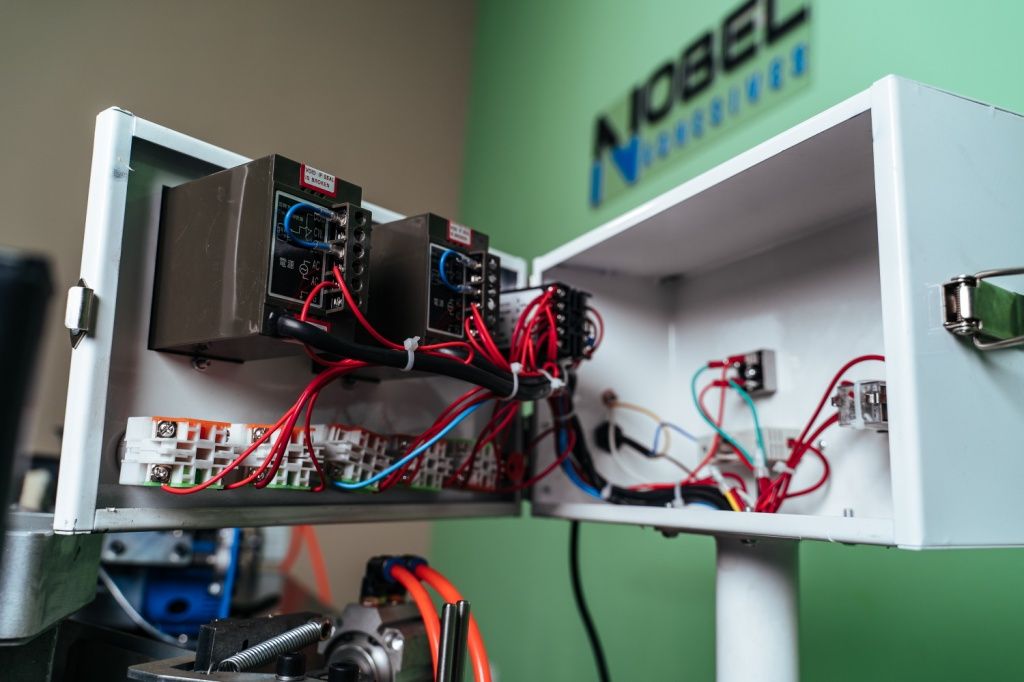

Удобное расположение электронных компонентовОблегчает и ускоряет диагностику и техобслуживание. |
 |
 |

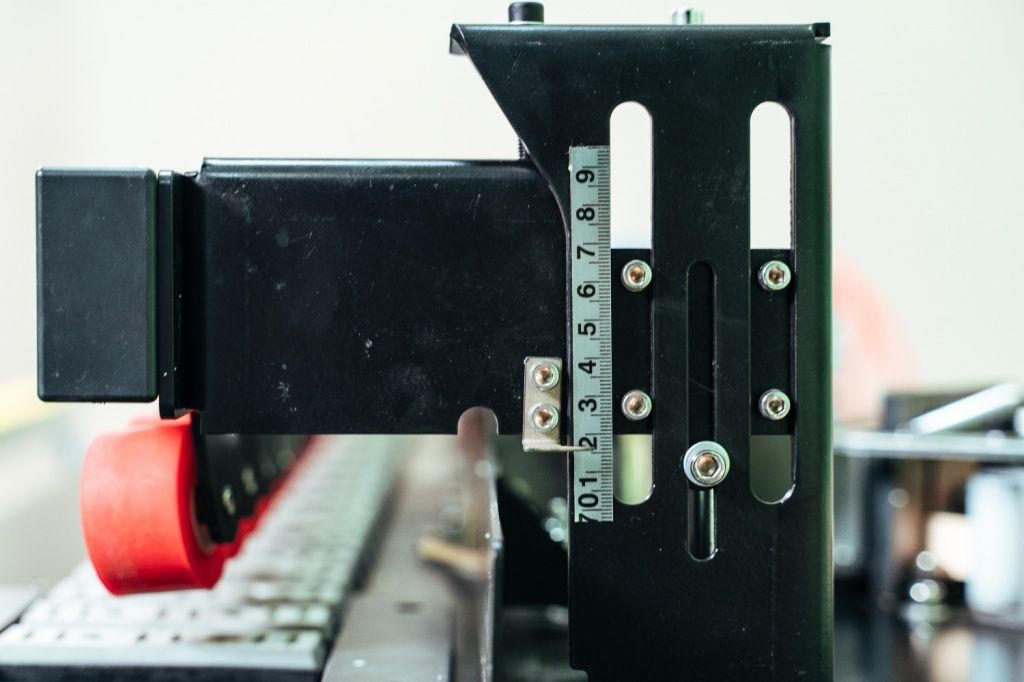

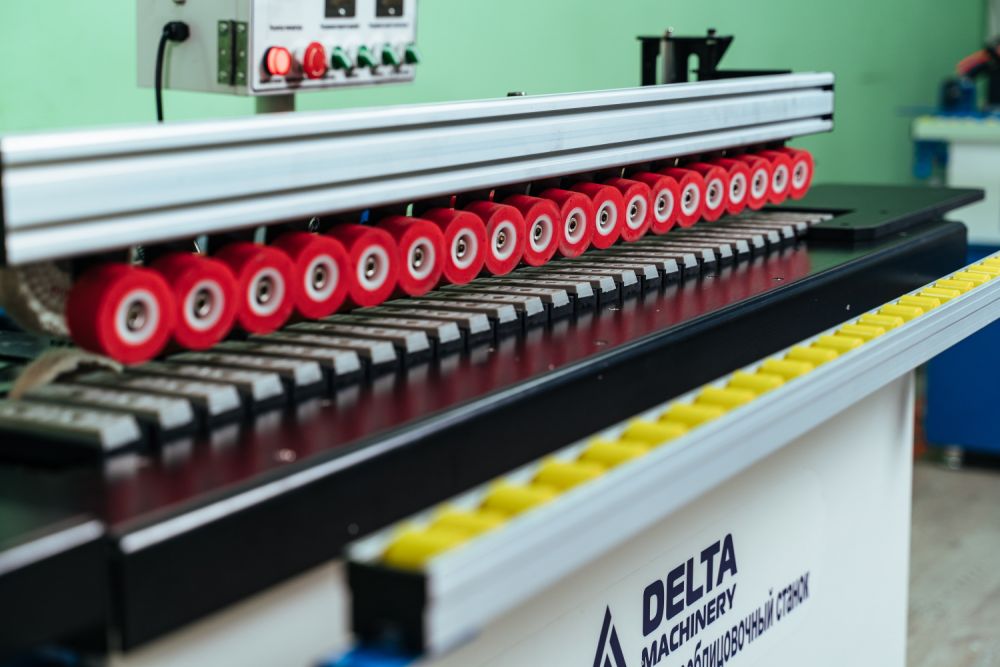

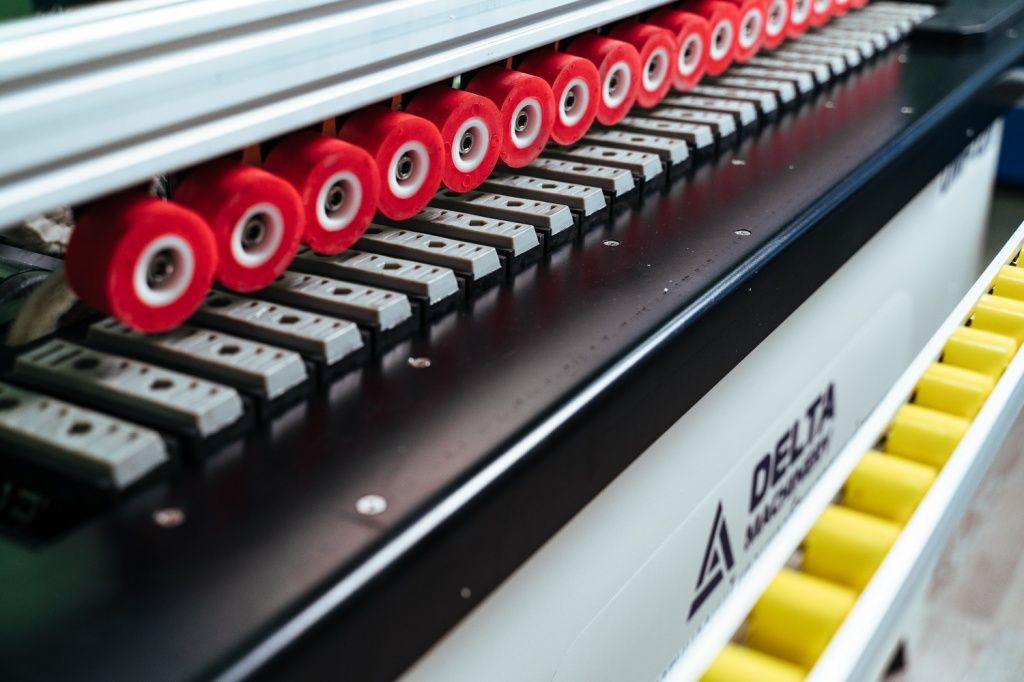

Прижимное устройствоПредставляет собой расположенные в ряд направленные ролики, которые прочно удерживают заготовку на поверхности станка. |

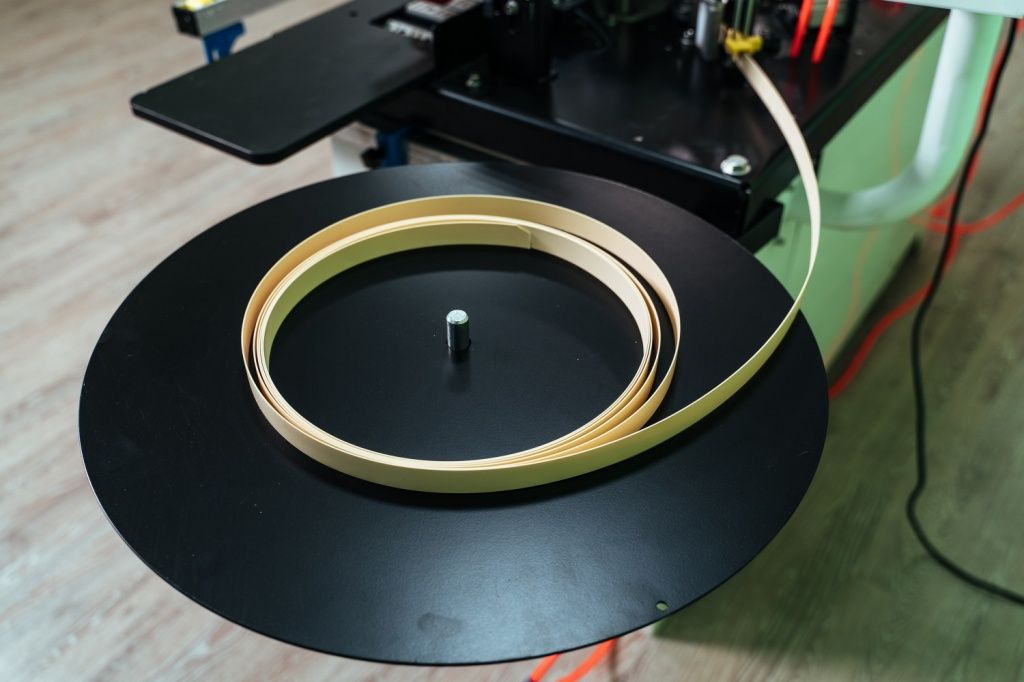

Тарелка для кромочного материалаНа ней располагается рулон с кромочной лентой, которая подается на обрабатываемое изделие с помощью автоматического устройства. |
 |
 |

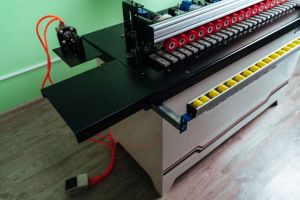

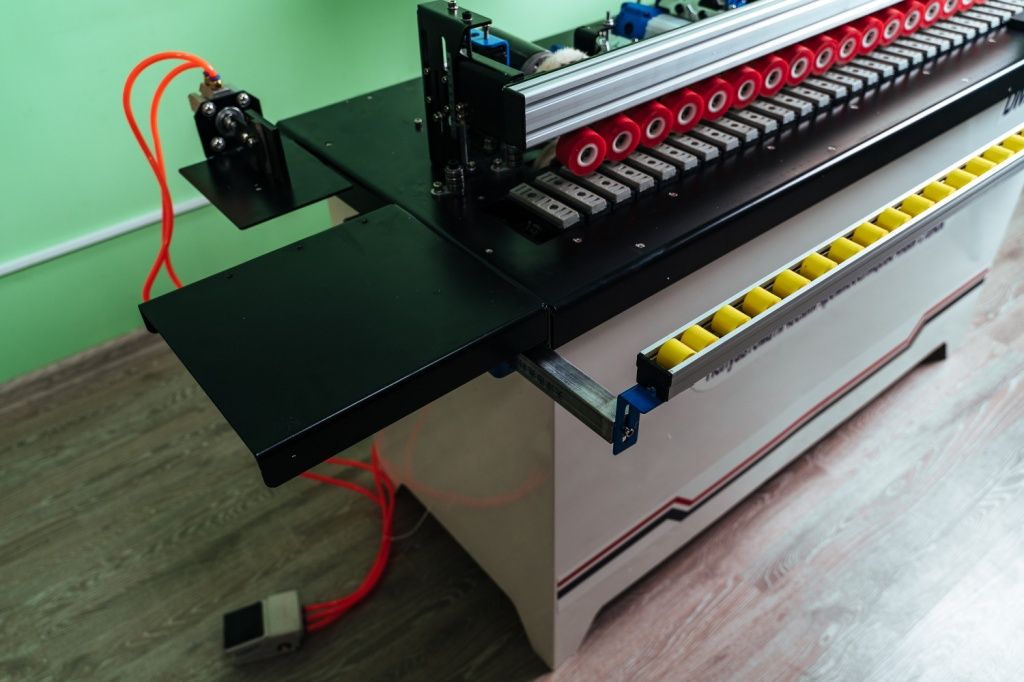

Удлинитель столаПозволяет проводить обработку крупных изделий. |

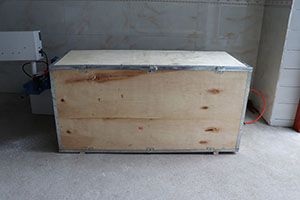

Упаковка из фанерыСтанок поставляется в ящиках, изготовленных из фанеры. Благодаря этому, агрегат будет доставлен пользователю без каких-либо повреждений. |
Технические характеристики
| Высота кромки (детали), мм | 10 – 55 |
| Скорость подачи кромочного материала, м/мин | 0 – 8 |
| Емкость клеевой ванны, мл | 2000 |
| Напряжение питающей сети, В | 220 |
| Мощность, кВт | 4 |
| Габаритные размеры, мм | 1300 x 600 x 1080 |
| Вес, кг | 160 |
Комплектация
| Руководство пользователя | 1 шт |
| Станок | 1 шт |
| Упаковка | Фанерный короб |
Транспортные данные
| Количество мест | 1 |
| Транспортные габариты | 1350 х 650 х 1130 |
| Вес | 160 кг |
Характеристики
Основные характеристики
-
Напряжение питания, В220
-
Скорость подачи, м/мин0 – 8
-
Объем ёмкости для клея, мл2000
-
Высота кромки (детали), мм10 – 55
-
Мощность, кВт4
-
Размеры станка (Д x Ш x В), мм1300 x 600 x 1080
-
Масса, кг160
