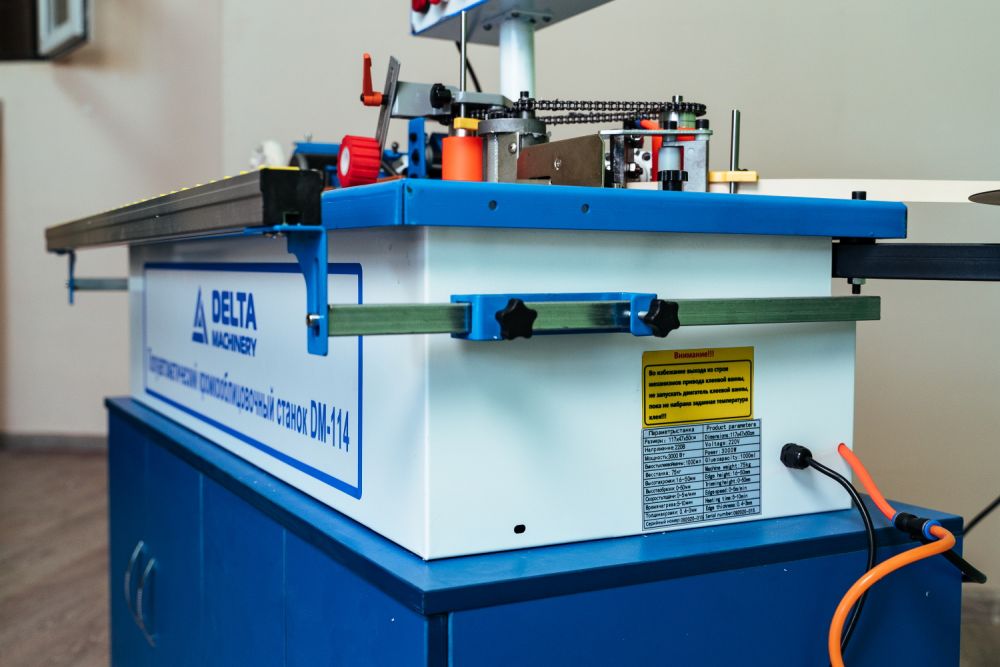

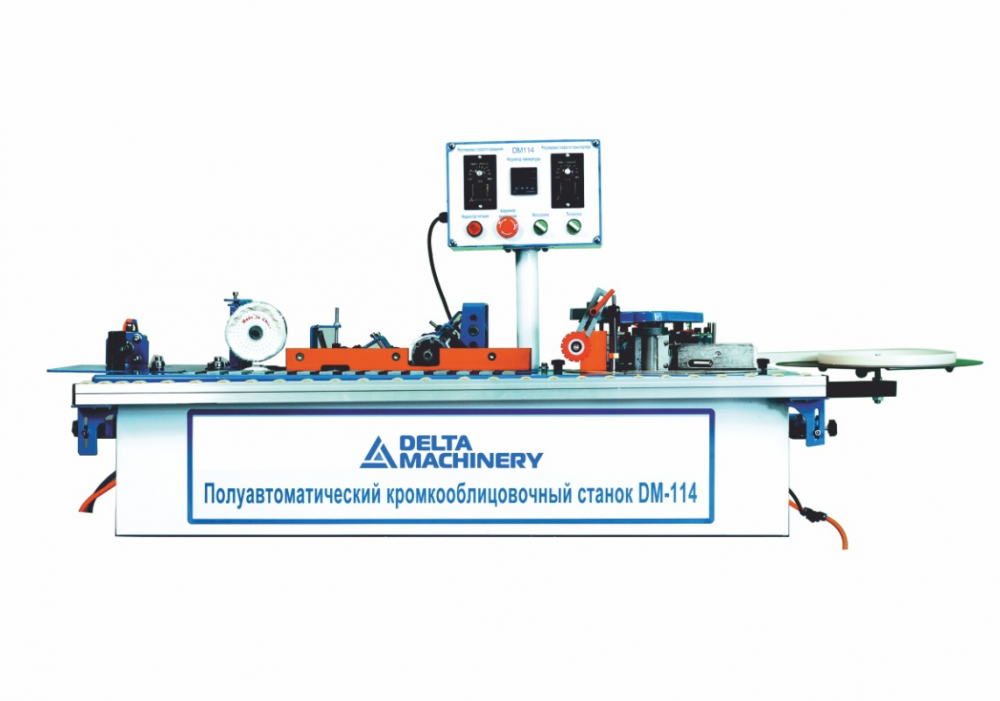

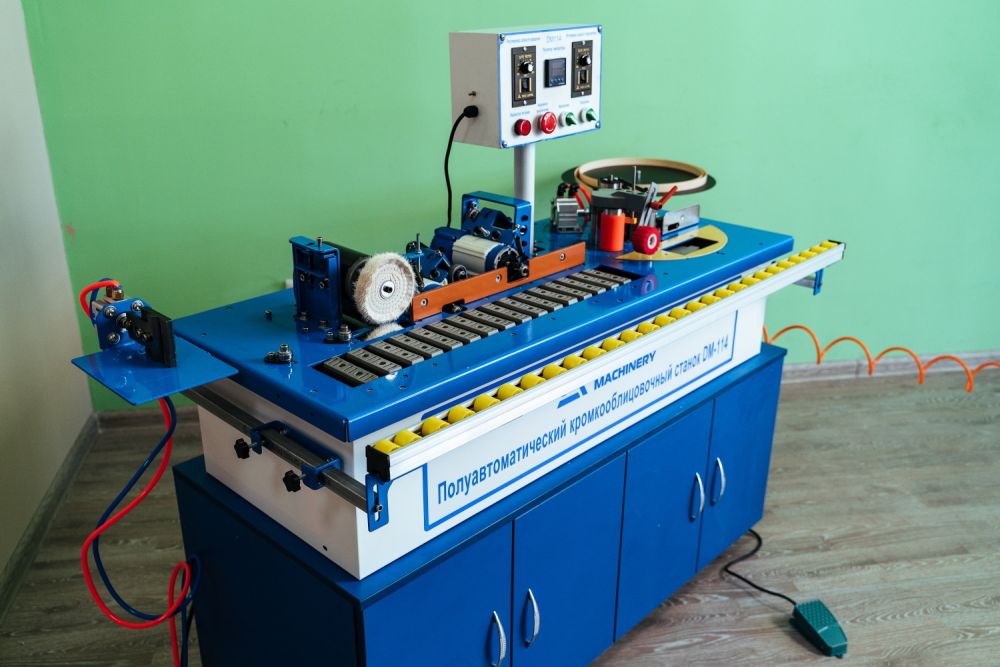

Кромкооблицовочный станок DELTAMACHINERY DM-114
Артикул: DM-114
DELTAMACHINERY DM-114 – эффективный и долговечный станок для приклеивания кромочного материала на прямолинейные заготовки деталей мебели, а также для снятия свесов с заранее приклеенной кромки.
Описание
DELTAMACHINERY DM-114 – эффективный и долговечный станок для приклеивания кромочного материала на прямолинейные заготовки деталей мебели, а также для снятия свесов с заранее приклеенной кромки.
С помощью данного оборудования можно изготавливать стандартную корпусную, офисную и кухонную мебель, а также выполнять индивидуальные заказы по созданию эксклюзивных образцов.
Агрегат работает с натуральным шпоном и синтетическими кромочными материалами – АБС, ПВХ, меламином и другими. Кромка подается автоматически из магазина. При обработке прямолинейных изделий заготовка подается автоматически, а при работе с криволинейными заготовками – вручную.
Особенности станка
- Скорость подачи с плавной регулировкой 0-5 м/мин
- Транспортер для автоматической подачи заготовки в зону обработки
- Поворотный клеевой узел для работы как с прямыми, так и с криволинейными деталями
- Бачок для клея-расплава с электронным блоком контроля температуры
- Два клеенаносящих вала
- Резервуар для клея под клеенаносящими валами
- Регулировка количества наносимого клея
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с максимальным сечением 2x40 мм
- Узел полировки двухмоторный с фетрами для полировки кромок 1-2 мм
- Приводной ролик с плавным изменением скорости подачи
- Магазин подачи рулонного кромочного материала D400 мм
- Фрезерный узел для снятия свесов с двумя фрезерными агрегатами
- Комплект стружкоудаления (приобретается отдельно)
Назначение
 |
 |
| Обработка прямолинейных деталей (автоматическая подача) | Обработка криволинейных деталей (ручная подача) |
Конструкция станка
 |
 |

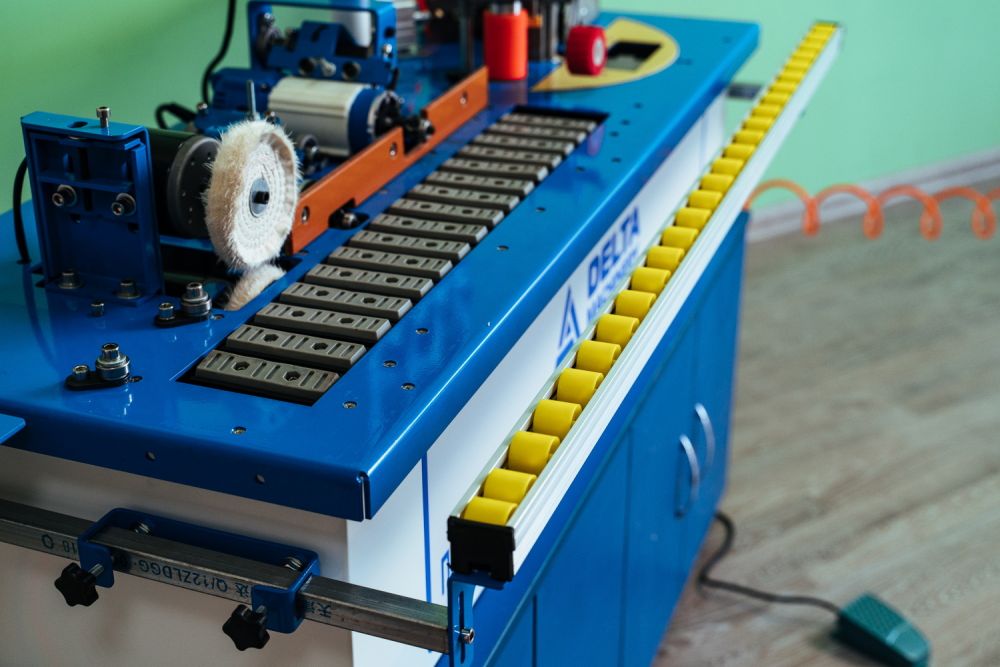

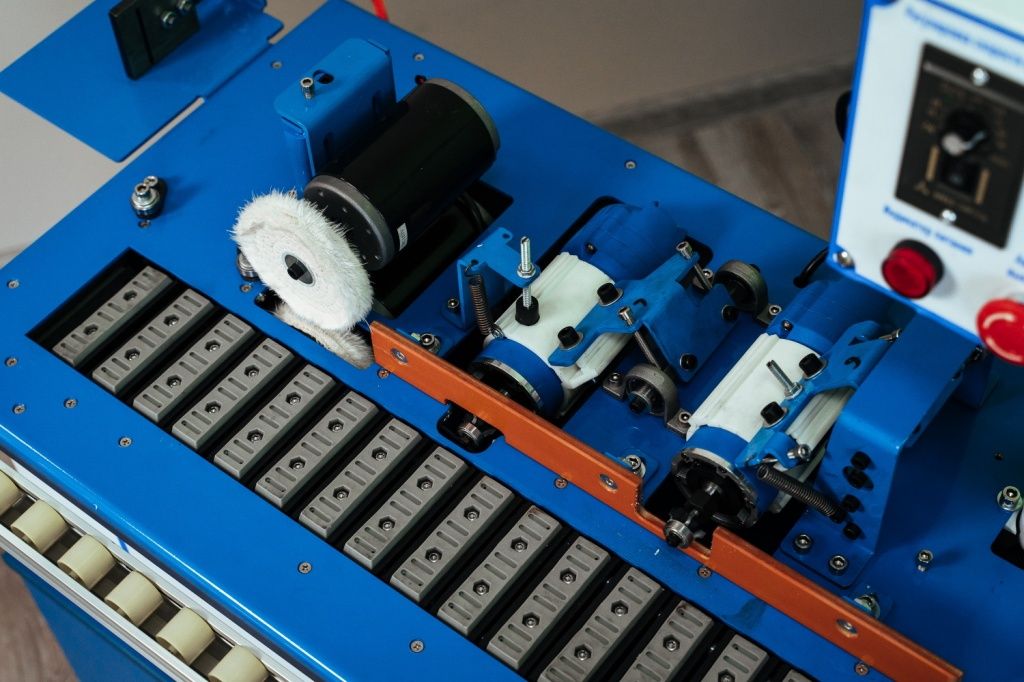

Система автоподачи заготовкиУпрощает и ускоряет процесс обработки. На панели управления имеются выключатель конвейера и регулятор скорости его движения. |

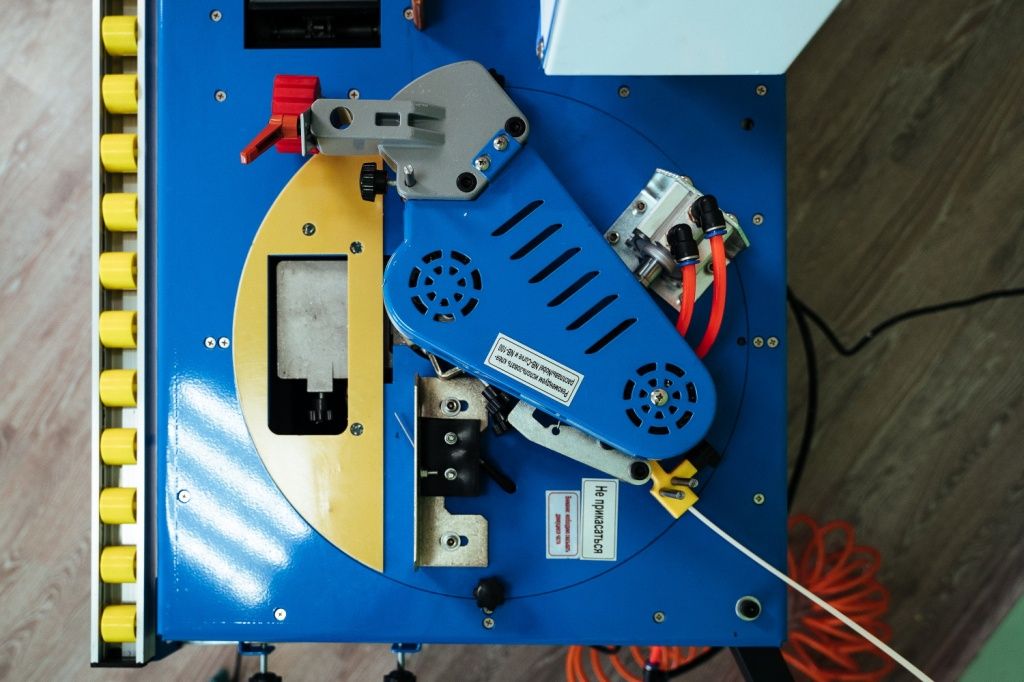

Поворотное клеевое устройствоРасширяет возможности станка. Позволяет обрабатывать прямо- и криволинейные изделия как по внешнему, так и по внутреннему радиусу. |
 |
 |

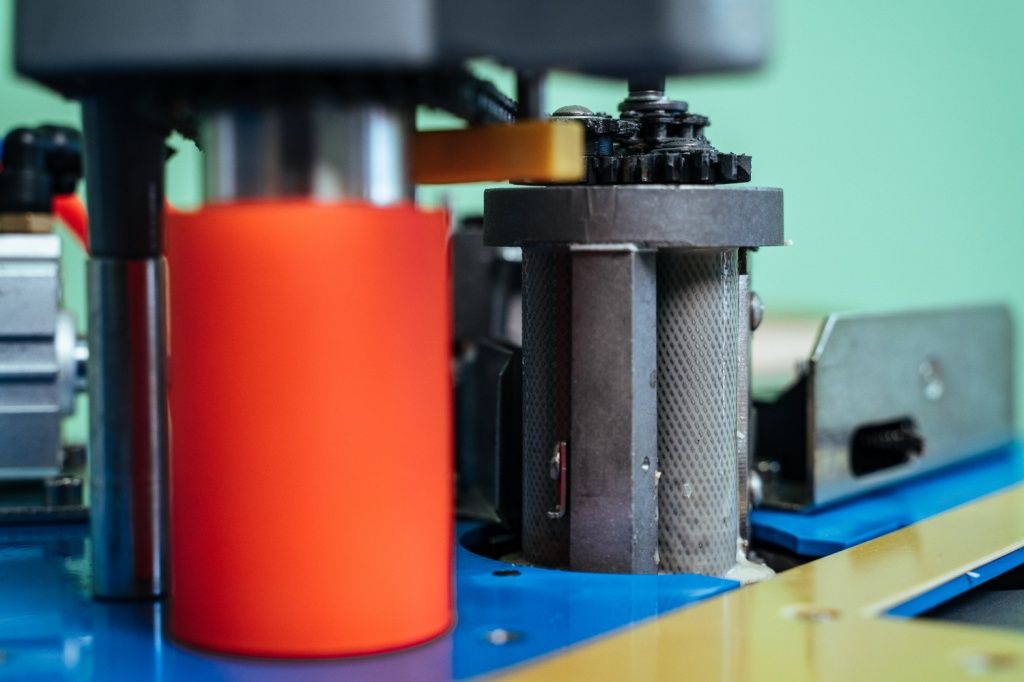

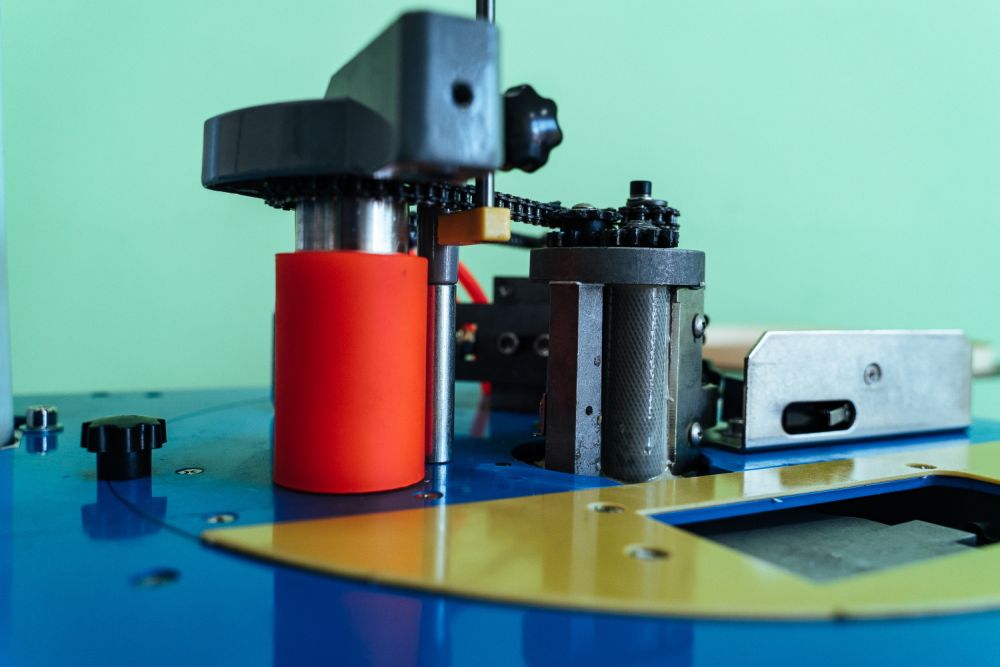

Клеевые валыСтанок имеет два вала, которые наносят клей и на заготовку, и на кромку. Таким образом повышается качество склейки. |

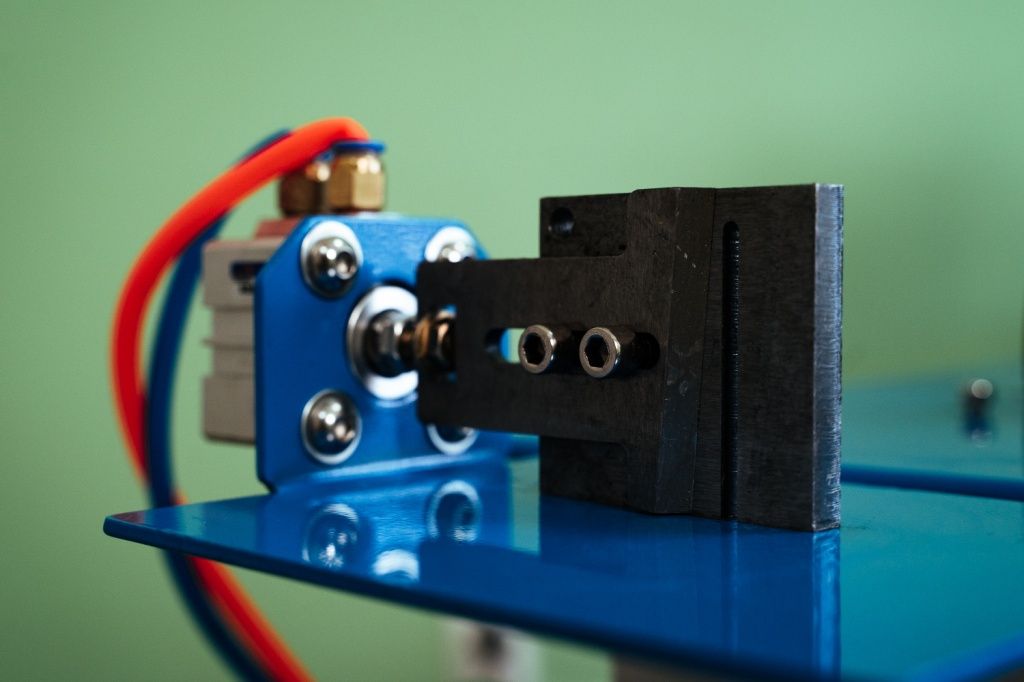

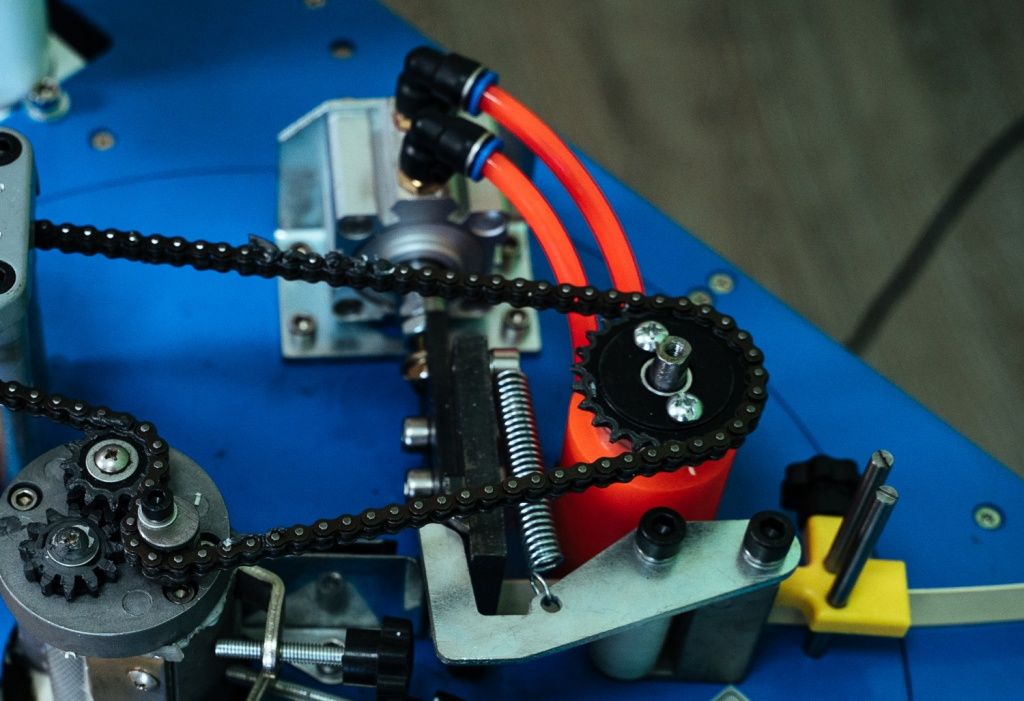

Устройство обрезки кромкиГильотина, перерезающая кромочную ленту, активируется концевым выключателем при обработке прямых деталей. |
 |
 |

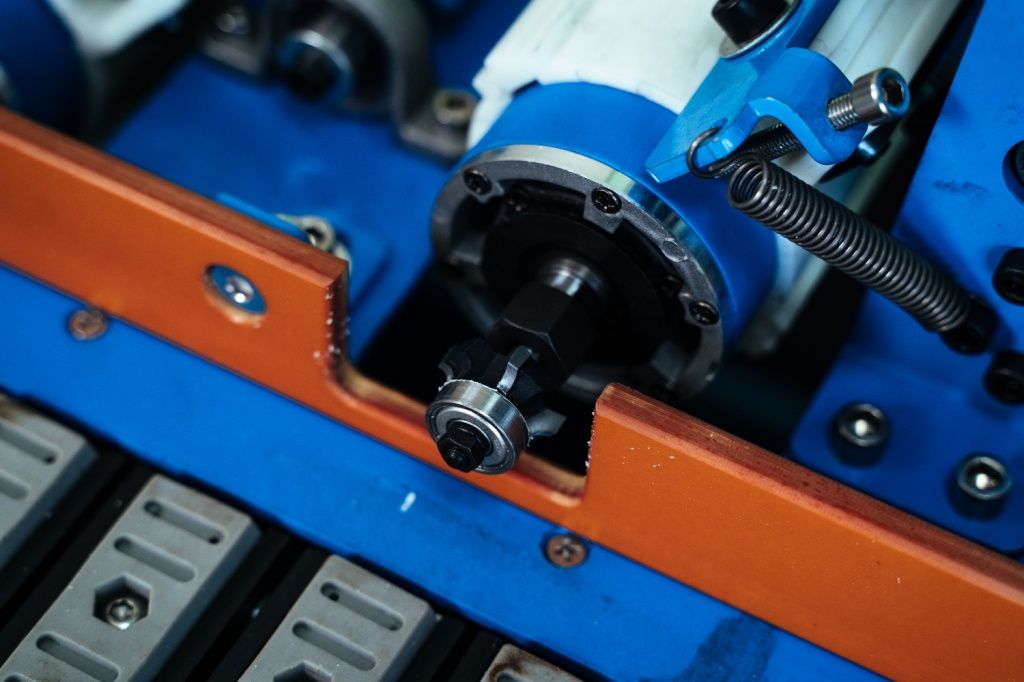

Фрезерное устройствоВстроенный в станок фрезер, приводимый в действие концевым выключателем, автоматически удаляет свесы с заготовки. Высокая скорость вращения фрез позволяет проводить операцию с обеих сторон изделия за один проход. |

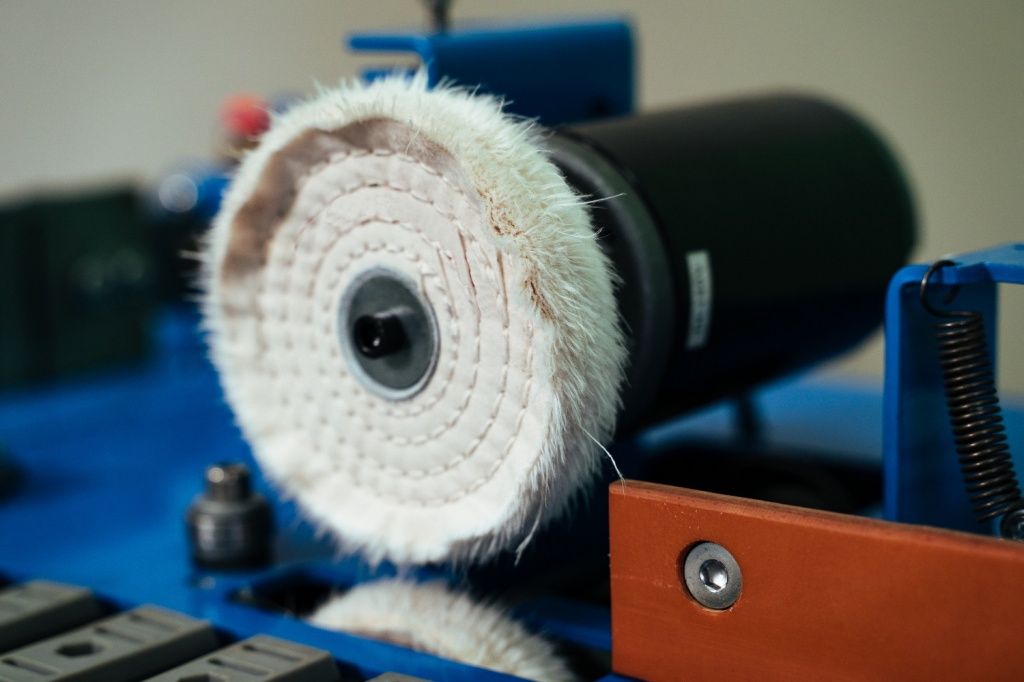

Система полировкиВ результате обработки фетровыми кругами изделие приобретает блестящую поверхность, очищается от грязи и восстанавливает свой цвет. Активируется концевым выключателем. |
|
|
|
Устройство чистовой торцовкиВынесено в отдельный блок и активируется нажатием на педаль. Позволяет сэкономить на покупке отдельного устройства данного назначения. |

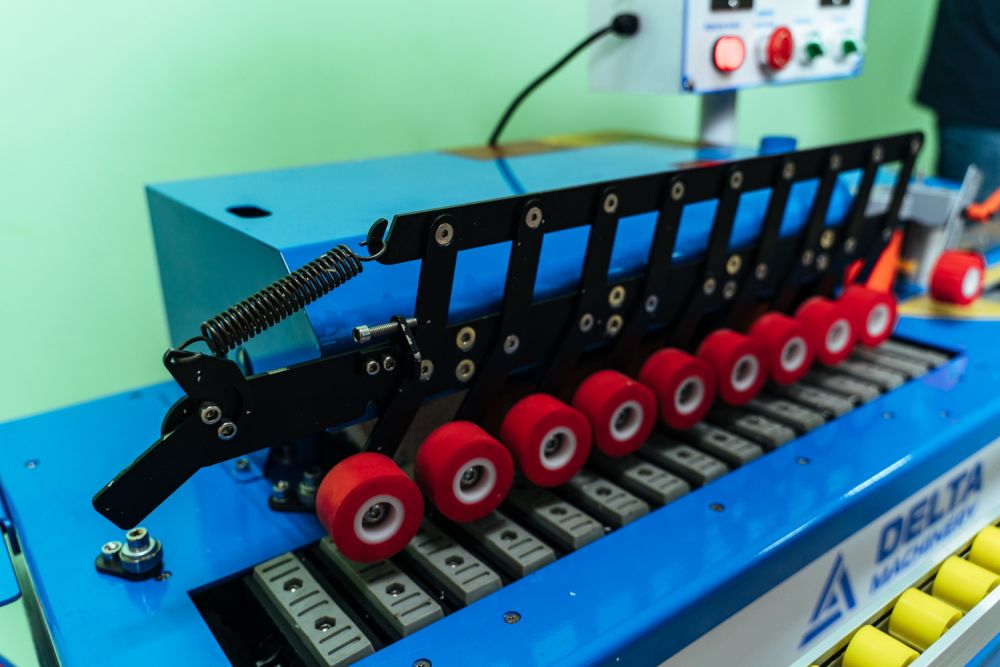

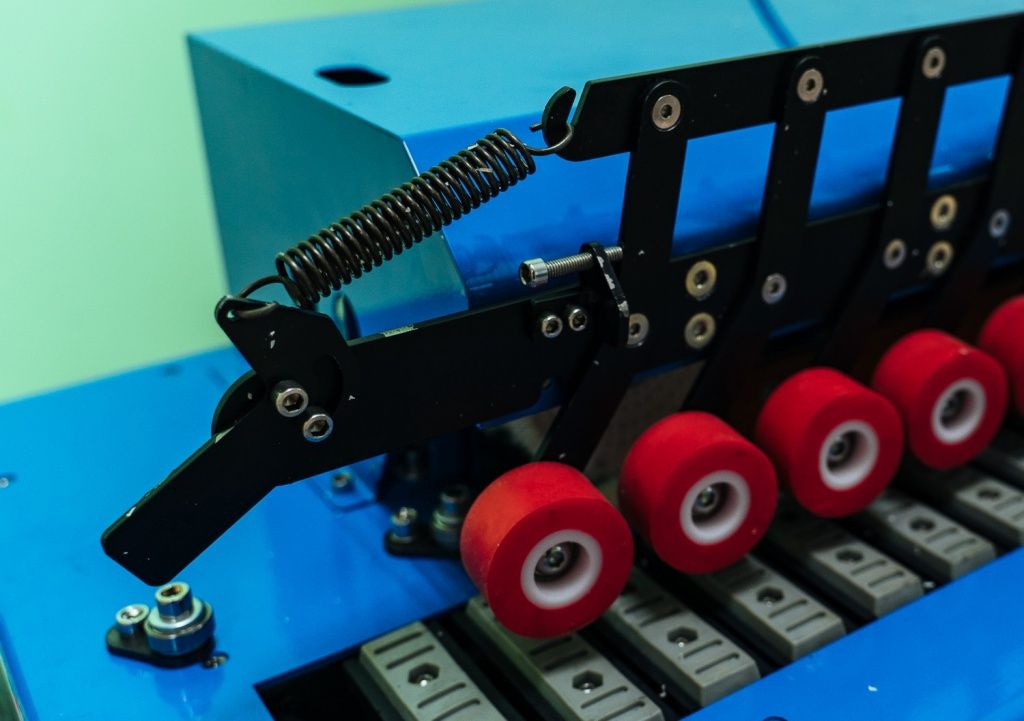

Прижимные роликиСтанок имеет направленные ролики, которые надежно закрепляют обрабатываемой изделие на рабочем столе. |
|
|
|

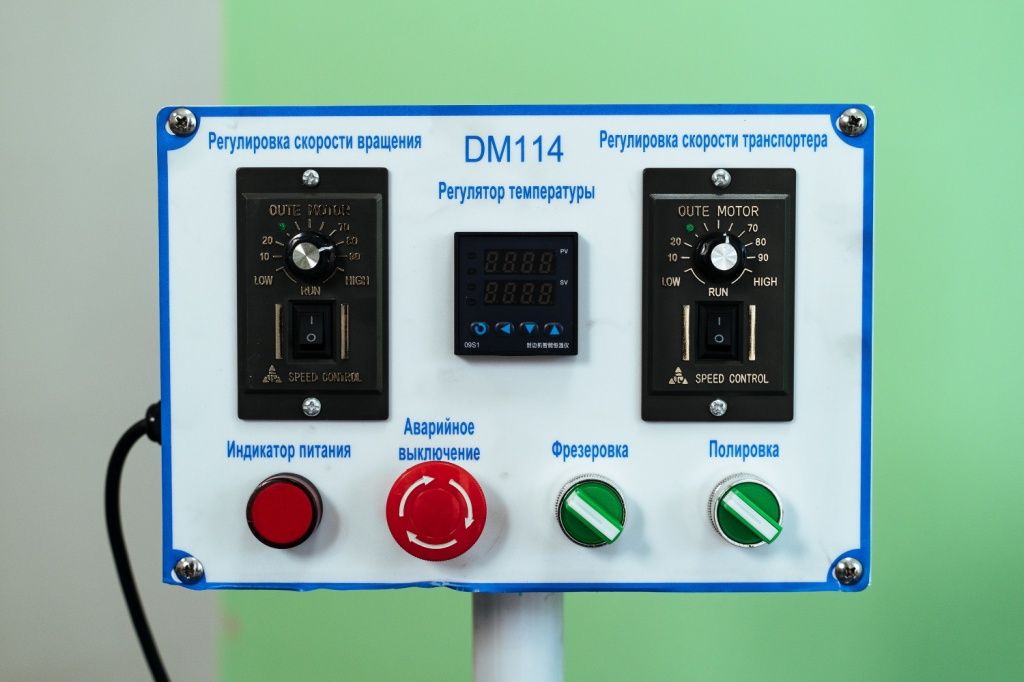

Электронная панель управленияПульт управления станком, вынесенный в отдельный блок, позволяет легко настроить все необходимые для работы параметры – скорость вращения роликов, скорость транспортера, температуру клеевой ванны и другие. |

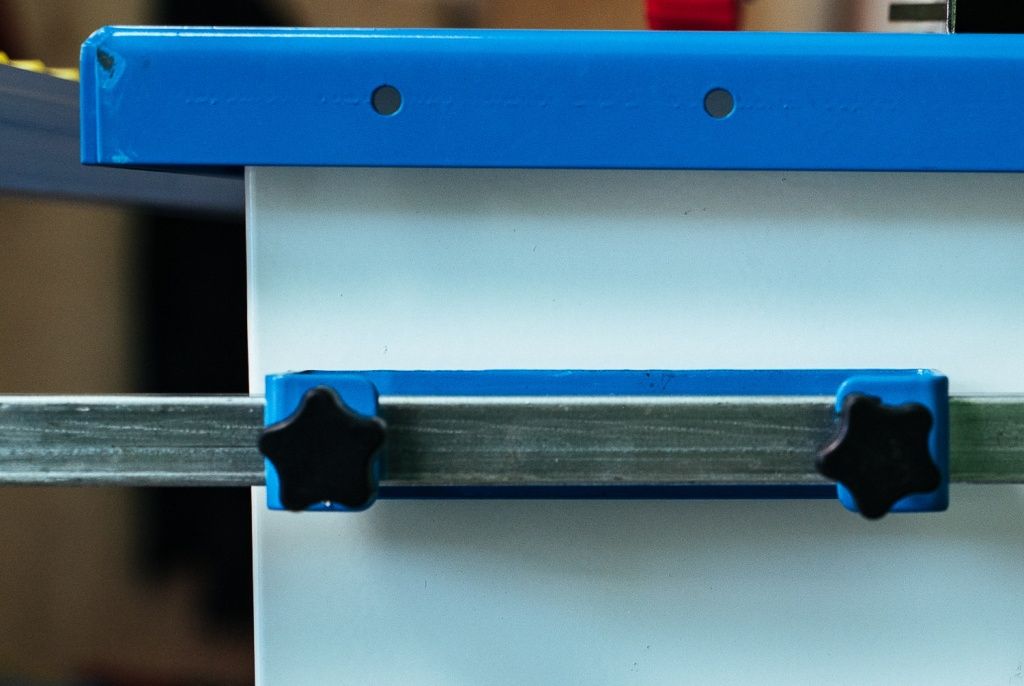

Настраиваемая опораНаличие телескопической опоры позволяет надежно зафиксировать крупногабаритные заготовки для удобной работы с ними. |
|
|
|

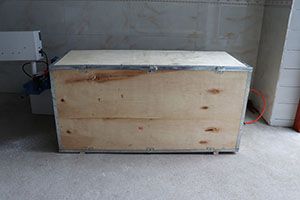

Упаковка из фанерыСтанок поставляется в ящиках, изготовленных из фанеры. Благодаря этому, агрегат будет доставлен пользователю без каких-либо повреждений. |

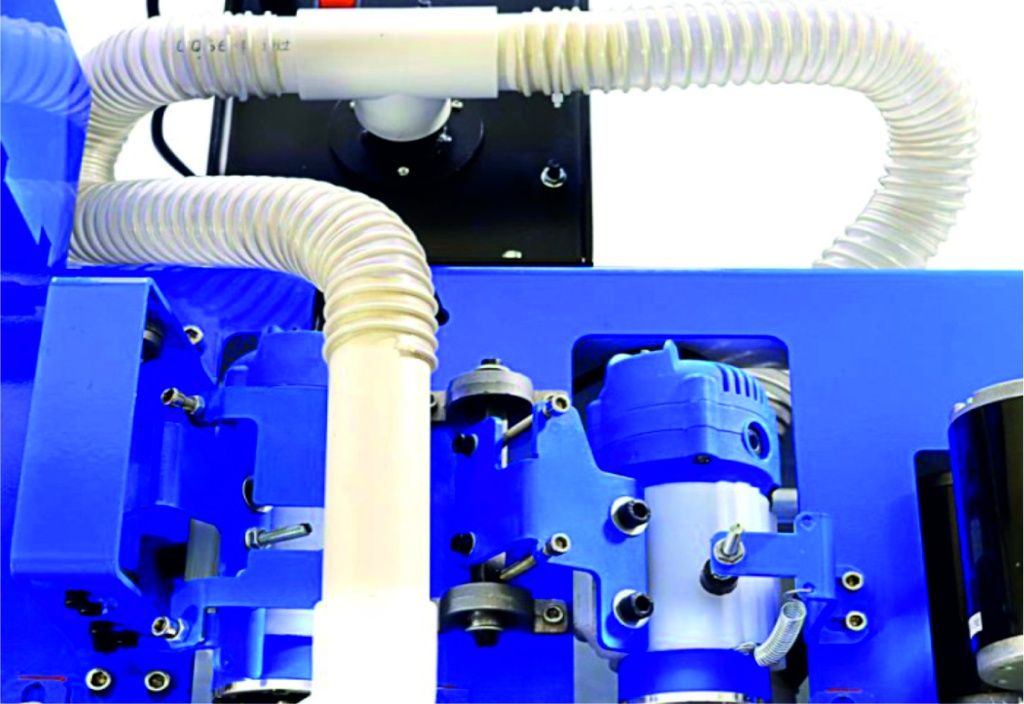

Аспирационная система (опция)Предназначена для удаления стружки, пыли и других отходов из рабочей зоны. Приобретается дополнительно. |
Технические характеристики
| Высота кромки (детали), мм | 10 – 55 |
| Толщина кромки, мм | 0,4 – 3 |
| Рабочая температура, °C | 110 – 200 |
| Скорость подачи кромочного материала, м/мин | 0 – 5 |
| Емкость клеевой ванны, мл | 1000 |
| Время нагрева, мин | 5 – 10 |
| Давление сжатого воздуха, Bar | 6 - 8 |
| Напряжение питающей сети, В | 220 |
| Общая мощность, кВт | 3 |
| Габаритные размеры, мм | 1100 х 500 х 500 |
| Габаритные размеры станка в упаковке, мм | 1200 х 600 х 600 |
| Масса, кг | 75 |
Комплектация
| Руководство пользователя | 1 шт |
| Станок | 1 шт |
| Упаковка | Фанерный короб |
Транспортные данные
| Количество мест | 1 |
| Габаритные размеры | 1100 х 500 х 500 мм |
| Размер упаковки | 1200 х 600 х 600 мм |
| Вес нетто | 75 кг |
Характеристики
Основные характеристики
-
Напряжение питания, В220
-
Скорость подачи, м/мин0 – 5
-
Толщина кромочного материала, мм0,4 – 3
-
Время предварительного прогревания перед использованием, мин5 – 10
-
Объем ёмкости для клея, мл1000
-
Высота кромки (детали), мм10 – 55
-
Рабочая температура, °С110 – 200
-
Мощность, кВт3
-
Размеры станка (Д x Ш x В), мм1100 х 500 х 500
-
Масса, кг75
