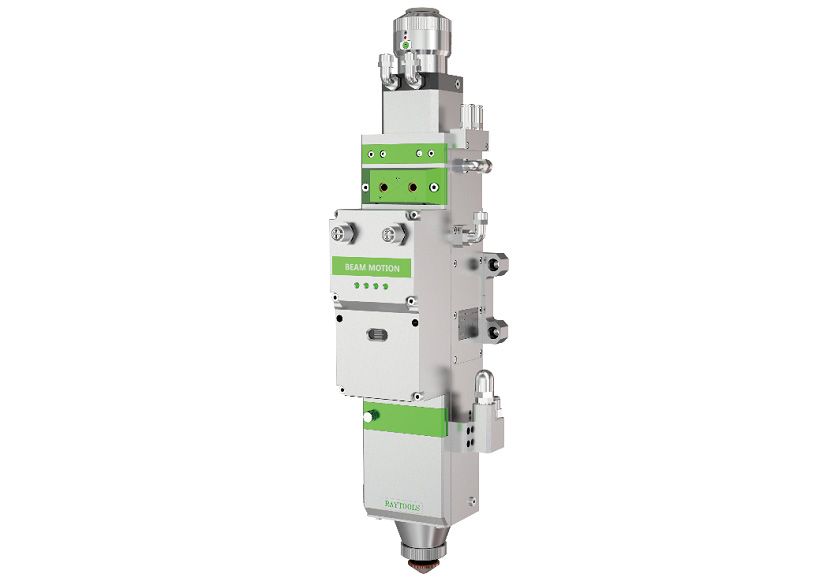

Интеллектуальная лазерная режущая головка RayTools BM114E EtherCAT фото 1
Интеллектуальная лазерная режущая головка RayTools BM114E EtherCAT фото 1

Интеллектуальная лазерная режущая головка RayTools BM114E EtherCAT

Артикул: BM114E EtherCAT

В корзину Узнать цену

В интеллектуальную лазерную режущую головку BM114E EtherCAT инженеры швейцарской компании RayTools внедрили сенсорную технологию мониторинга состояния в режиме реального времени. Сведения передаются по протоколу EtherCAT, который отличается высокой пропускной способностью и скоростью реакции. Номинальная мощность головки – 6 кВт.

Описание

  • Автофокусирование, обмен данными и управление осуществляются по EtherCAT – высокопроизводительному стандарту промышленной сети, который применяется для распределенного управления в режиме реального времени.
  • Текущее состояние устройства отображается на четырехцветном светодиодном индикаторе.
  • Усовершенствованная конструкция оптической системы и трубопровода для плавной подачи газа.
  • Головка поддерживает лазеры мощностью до 6 кВт, благодаря комбинированной линзе диаметром 37 мм.
  • Коллиматорная линза защищена верхней стеклянной крышкой.
  • Для удобства и снижение временных затрат на обслуживание лазерной головки защитное стекло линзы закреплено на держателе выдвижного типа.
  • Головка BM114E совместима с большинством моделей промышленных лазеров, которые имеют наиболее распространенные типы коннекторов – QBH и QD (LLK-D).

Технические характеристики

Волоконно-оптический соединитель QBH, QD
Световой диаметр 35 мм

Автоматическая фокусировка

Диапазон

+15 ~ -20 мм
Ускорение ≤10 м/с²
Скорость ≤15 м/мин
Точность ≤50 мкм

Защитные стекла

Верхнее Ø38,1*1,6 мм
Нижнее Ø37*7 мм
Фокусное расстояние коллиматорной линзы 75 мм, 100 мм
Фокусное расстояние 150 мм, 200 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла

0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм

3,0 мм, 3,5 мм, 4,0 мм, 4,5 мм, 5,0 мм
Давление вспомогательного газа ≤30 бар
Вес ~ 6,2 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD
  • Вес, кг
    6,2
  • Давление вспомогательного газа, бар
    ≤30
  • Диаметр наконечника сопла, мм
    0,8-5,0
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Фокусное расстояние коллиматорной линзы, мм
    75, 100
  • Размер защитного стекла фокусирующей линзы, мм
    Ø37*7
  • Размер защитного стекла коллиматорной линзы, мм
    Ø38,1*1,6
  • Точность автоматической фокусировки, мкм
    ≤50
  • Скорость автоматической фокусировки, м/мин
    ≤15
  • Ускорение автоматической фокусировки, м/с²
    ≤10
  • Диапазон автоматической фокусировки, мм
    +15 ~ -20
  • Световой диаметр, мм
    35
  • Фокусное расстояние, мм
    150, 200
  • Мощность, кВт
    6
