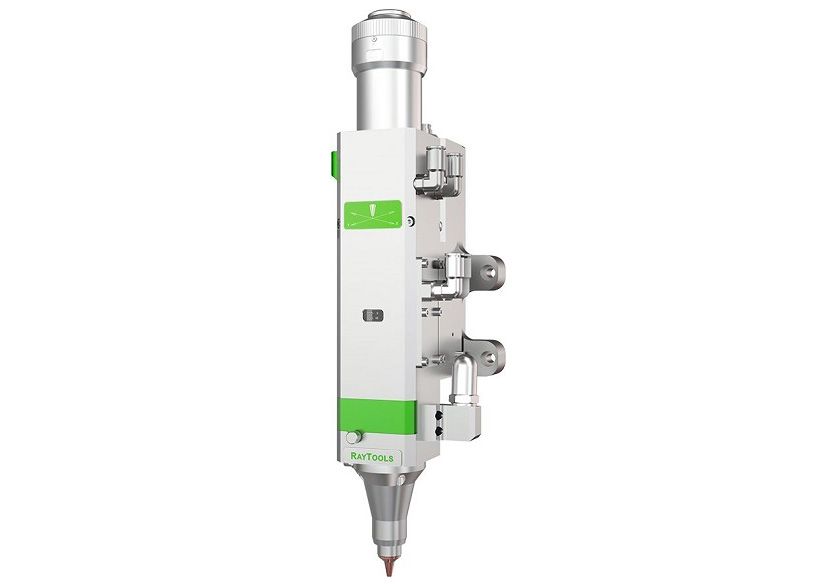

Головка для резки труб с автоматической фокусировкой RayTools BM109TC
Артикул: BM109TC
Лазерная головка с автоматической фокусировкой BM109TC швейцарской компании RayTools предназначена для высокоточной резки труб.
Описание
- Лазерная головка имеет номинальную мощность 1,5 кВт, систему автоматического фокусирования и предназначена для стандартного нарезания труб.
- Удобство и снижение временных затрат на обслуживание лазерной головки обеспечиваются модульной конструкцией.
- Лазерная головка имеет два канала водяного охлаждения, которые обеспечивают ее стабильную работу в течение долгого времени.
- Система автоматического фокусирования снижает трудозатраты пользователя, повышает точность и скорость работы.
- Коллиматорная и фокусирующая линзы защищены тремя стеклянными крышками, расположенными сверху, посередине и снизу.
- Лазерная головка имеет запатентованный защитный корпус класса IP65 и стеклянную пластину, которые полностью предотвращают попадание грязи и воды в устройство.
- Модуль сопла имеет компактную конструкцию, за счет чего уменьшается контакт с обрабатываемым изделием и, следовательно, снижается риск его повреждения.
Технические характеристики
| Волоконно-оптический соединитель | QBH |
| Световой диаметр | 25 мм |
Автоматическая фокусировка
| Диапазон |
+8 ~ -9 мм |
| Ускорение | ≤10 м/с² |
| Скорость | ≤6 м/мин |
| Точность | ≤50 мкм |
Защитные стекла
| Для коллиматорной линзы (верхнее) | Ø24,9*1,5 мм |
| Для фокусирующей линзы (нижнее/центральное) | Ø27,9*4,1 мм |
| Фокусное расстояние коллиматорной линзы | 100 мм |
| Фокусное расстояние | 150 мм |
| Сопла | Одинарное, двойное, по индивидуальному заказу |
| Диаметр наконечника сопла |
1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм |
| Давление вспомогательного газа | ≤25 бар |
| Вес | ~ 3 кг |
Характеристики
Основные характеристики
-
Тип соединителяQBH
-
Вес, кг3
-
Давление вспомогательного газа, бар≤25
-
Диаметр наконечника сопла, мм1,2-4,0
-
Тип соплаОдинарное, двойное, по индивидуальному заказу
-
Фокусное расстояние коллиматорной линзы, мм100
-
Размер защитного стекла фокусирующей линзы, ммØ27,9*4,1
-
Размер защитного стекла коллиматорной линзы, ммØ24,9*1,5
-
Точность автоматической фокусировки, мкм≤50
-
Скорость автоматической фокусировки, м/мин≤6
-
Ускорение автоматической фокусировки, м/с²≤10
-
Диапазон автоматической фокусировки, мм+8 ~ -9
-
Световой диаметр, мм25
-
Фокусное расстояние, мм150
-
Мощность, кВт1,5
