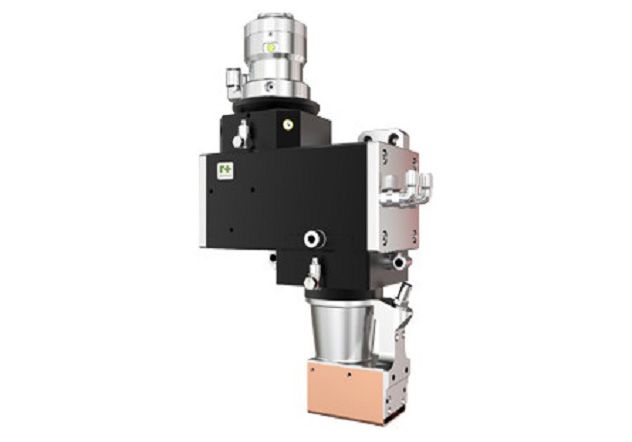

Головка для лазерного упрочнения RayTools AK390HT
Артикул: AK390HT
Мощная лазерная головка AK390HT от швейцарской компании RayTools оснащена параболической оптической системой и предназначена для упрочнения заготовки пучком прямоугольного сечения.
Описание
- Отражатель параболической формы выполнен из меди и имеет систему прямого водяного охлаждения. Это обеспечивает высокую мощность наплавки и надежную работу в течение долгого времени.
- Лазерная головка имеет два канала водяного охлаждения, которые продлевают срок ее службы.
- Головка совместима с большинством моделей промышленных лазеров, которые имеют наиболее распространенные типы соединений – QBH, QD (LLK-D) и LLK-B.
- В головку встроен специальный отражатель, который формирует пятно прямоугольной формы и обеспечивает высокое качество закалки.
- В головку встроены отражатели разных величин, которые формируют пятна луча различных размеров.
Технические характеристики
| Волоконно-оптический соединитель | QBH, QD (LLK-D), LLK-B |
| Световой диаметр | 49,5 мм |
| Фокусное расстояние коллиматорной линзы | 75 мм, 100 мм, 150 мм, 200 мм |
| Фокусное расстояние фокусирующей линзы | 300 мм |
| Защитное стекло | Ø50*2 мм |
| Давление вспомогательного газа | ~ 6 бар |
| Вес | ~4 кг |
| Размер KIS-отражателя | 10*2, 15*2, 20*2, 20*4 мм или другие размеры |
Характеристики
Основные характеристики
-
Тип соединителяQBH, QD (LLK-D), LLK-B
-
Размер KIS-отражателя, мм10*2, 15*2, 20*2, 20*4 мм и др.
-
Размер защитного стекла, ммØ50*2
-
Фокусное расстояние фокусирующей линзы, мм300
-
Вес, кг4
-
Давление вспомогательного газа, бар6
-
Фокусное расстояние коллиматорной линзы, мм75/100/150/200
-
Световой диаметр, мм49,5
