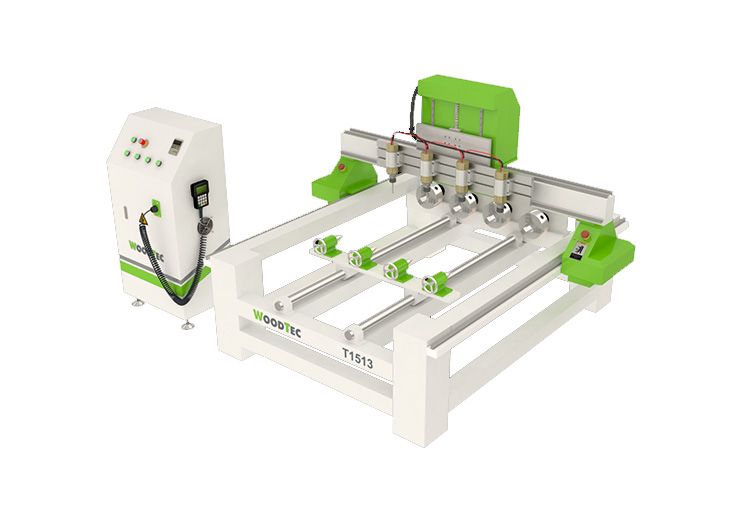

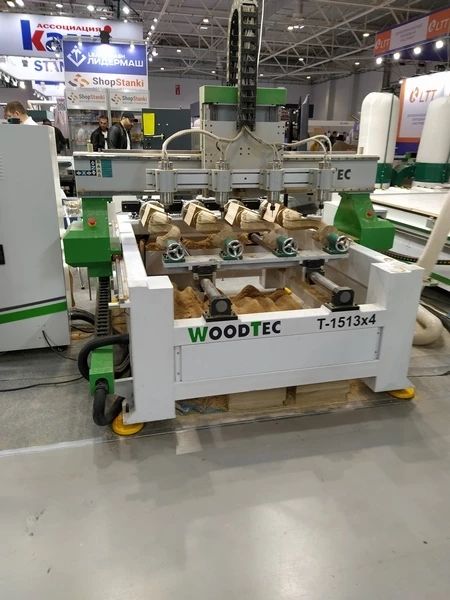

Фрезерно-гравировальный станок с ЧПУ WoodTec T-1513х4
Артикул: T-1513х4
WoodTec T-1513х4 – эффективная и высококачественная машина для серийного выпуска элементов круглого сечения, а также резных деталей для мебели, лестниц и декоративных изделий.
Описание
WoodTec T-1513х4 – эффективная и высококачественная машина для серийного выпуска элементов круглого сечения, а также резных деталей для мебели, лестниц и декоративных изделий.
Обрабатываемые материалы
Различные породы древесины, в том числе твердые – дуб, бук, ясень и другие.

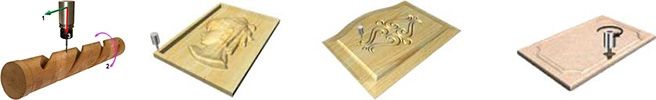

Схема обработки
 |

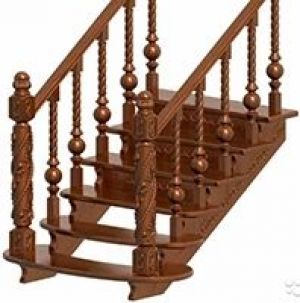

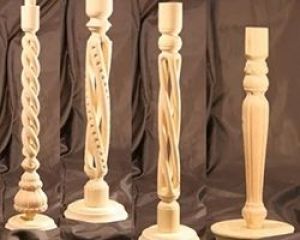

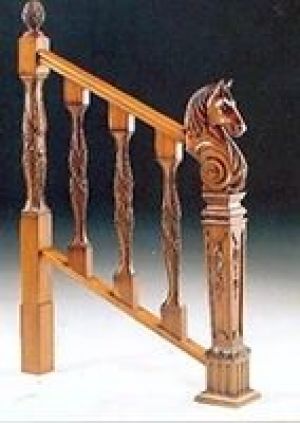

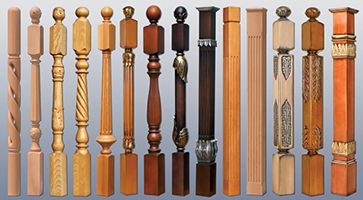

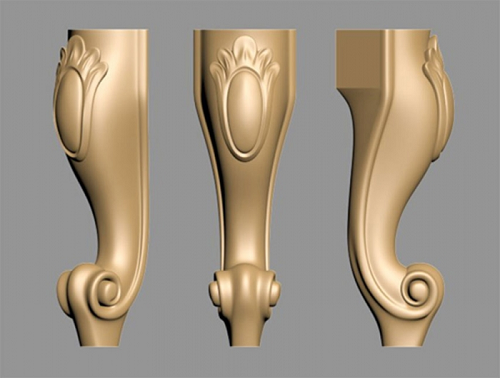

Примеры получаемых изделий
 |
 |
 |
 |
 |
 |
 |
 |

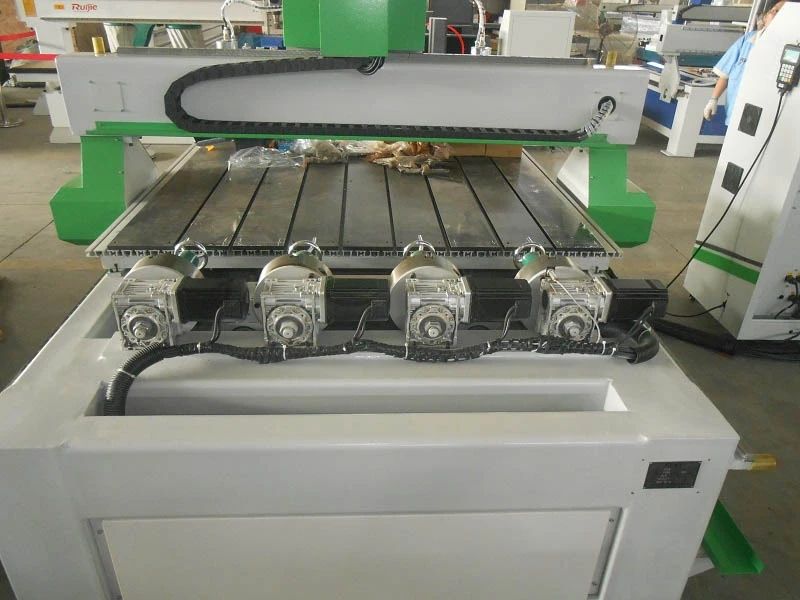

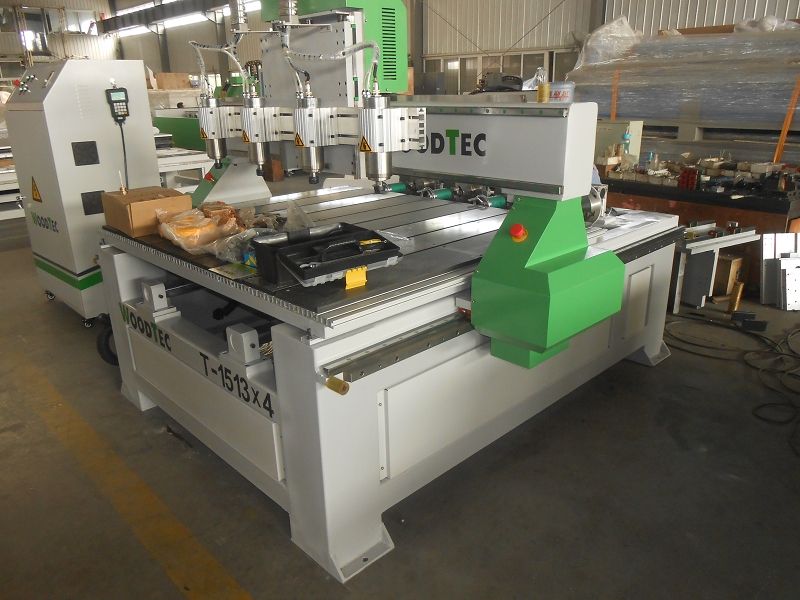

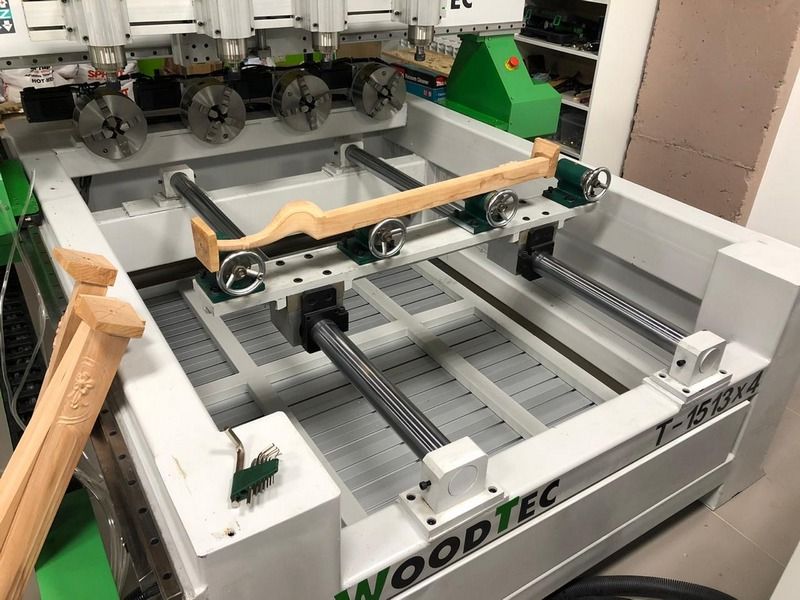

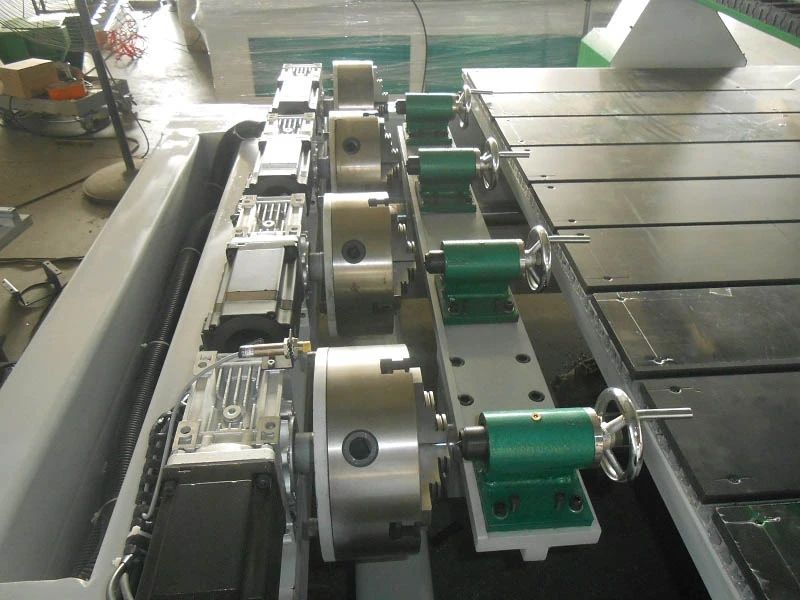

Конструкция станка
 |
Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. |
 |
Жесткие линейные направляющиеПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |
Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. |
 |
Косозубая рейкаОбеспечивает быстрое и точное передвижение по осям Х и Y. |
 |

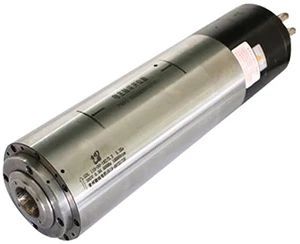

Мощный электрошпиндельСтанок оснащен 4 электрошпинделями компании HQD (Китай), в которых внедрены последние технологические достижения. Высокая мощность (2200 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |

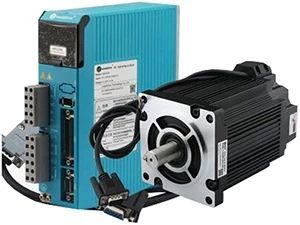

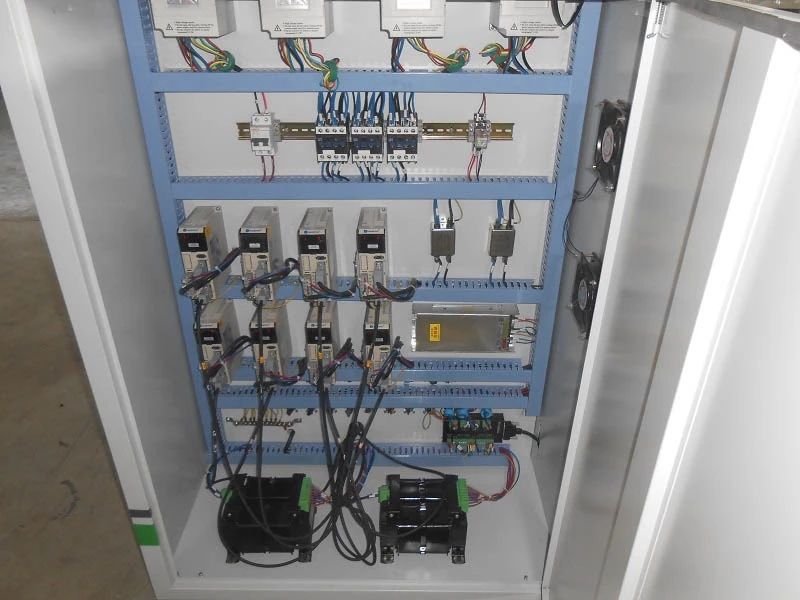

Сервогибридные двигатели с энкодерамиСервогибридные двигатели от компании Leadshine (Китай) имеют высокий крутящий момент, что ускоряет обработку изделий в режиме пиковых нагрузок. Энкодеры предотвращают возникновение ошибок и останавливают станок в случае аварии или превышения допустимой нагрузки. |
 |

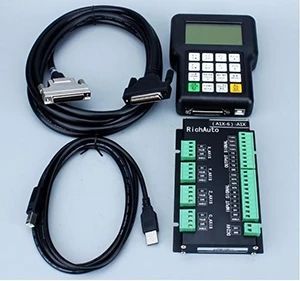

Современный и эргономичный ЧПУ-контроллерПульт Rich AUTO A18 делает ручное управление и настройку станка удобной и простой, а также предотвращает поломку оборудования. Имеется USB-порт, который позволяет загрузить программу обработки напрямую через флешку. |
 |

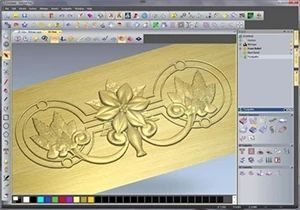

Собственное ПО от производителяМногофункциональная и эффективная компьютерная программа для четырехосевой обработки разработана специалистами компании WoodTec. Обработка на столе осуществляется любым CAD/CAM-редактором. |
 |

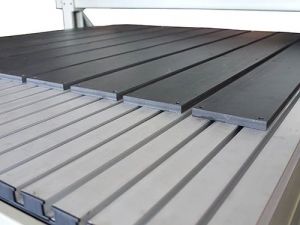

Накладной стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки в случае различных ошибок (например, прохождения инструмента ниже нулевой точки заготовки). Обрабатываемый материал устанавливается на столе с помощью Т-образных пазов на стол просто, быстро и крепко. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 4 | 2,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 4 | |
| 3 | Ручной пульт управления станком Rich Auto | 1 | A18 version 4 оси |
| 4 | Накладной стол с Т-пазами, для фиксации заготовок струбцинами | 1 | |
| 5 | Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine | 8 | |
| 6 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | |
| 7 | Шарико-винтовая передача по осям Z | 1 | |
| 8 | Передача при помощи косозубых реек по осям Y, X (комплект) | 1 | |
| 9 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
| 10 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 11 | Набор гаечных ключей для смены инструмента | 1 | |
| 12 | Ящик с ЗИП | 1 | |
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
Технические характеристики
| Диаметр обработки, мм | до 300 |
| Межосевое расстояние по центрам токарных патронов, мм | 330 |
| Расстояние от центров токарных патронов до портала, мм | до 170 |
| Перемещение портала по оси Z, мм | до 300 |
| Длина обработки,мм | до 1300 |
| Длина обработки на рабочем столе (работа по плоскости), мм | до 1300 |
| Ширина обработки на рабочем столе (работа по плоскости), мм | до 330 |
| Расстояние от стола до портала, мм | до 160 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям Z | ШВП |
| Тип передачи по оси Y, X | Косозубая рейка |
| Тип электродвигателей перемещения | Шаговые с энкодерами |
| Скорость рабочего хода, м/мин | 0 - 10 |
| Скорость холостого хода, м/мин | 0 - 20 |
| Частота вращения шпинделя, об/мин | 0 - 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER 20 |
| Посадочный диаметр инструмента, наибольший, мм | 12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 13 |
Габаритные размеры
| Длина, мм | 2100 |
| Ширина, мм | 2200 |
| Высота, мм | 1810 |
| Вес, кг | 1600 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,1 м |
| Ширина | 2,2 м |
| Высота | 1,81 м |
| Вес (место 1) | 1600 кг |
| Объём | 8,36 м³ |
| Общий вес | 1600 кг |
| Общий объём | 8,36 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 – 24 000
-
Тип охлаждения шпинделяводяное
-
Тип цангиER20
-
Посадочный диаметр инструмента (наибольший), мм12
-
Частота тока, Гц50
-
Максимальный диаметр обработки, мм300
-
Межосевое расстояние по центрам токарных патронов, мм330
-
Расстояние от центров токарных патронов до портала, ммдо 170
-
Максимальная длина обработки, мм1300
-
Длина обработки на рабочем столе (работа по плоскости), ммдо 1300
-
Ширина обработки на рабочем столе (работа по плоскости), ммдо 330
-
Мощность шпинделя, кВт2,2
-
Скорость холостого хода, м/мин0 – 20
-
Размеры станка (Д x Ш x В), мм2100 x 2200 x 1810
-
Напряжение, В380
-
Мощность, кВт13
-
Тип двигателяШаговые с энкодерами
-
Вес, кг1600
-
Система смены инструментаРучная (цанговый, фиксация гайкой)
-
Тип передачи по оси ZШВП
-
Тип передачи по оси X и YКосозубая рейка
-
Скорость рабочего хода, м/мин0 – 10
-
Расстояние от стола до портала, ммдо 160
-
Перемещение портала по оси Z, ммдо 300
