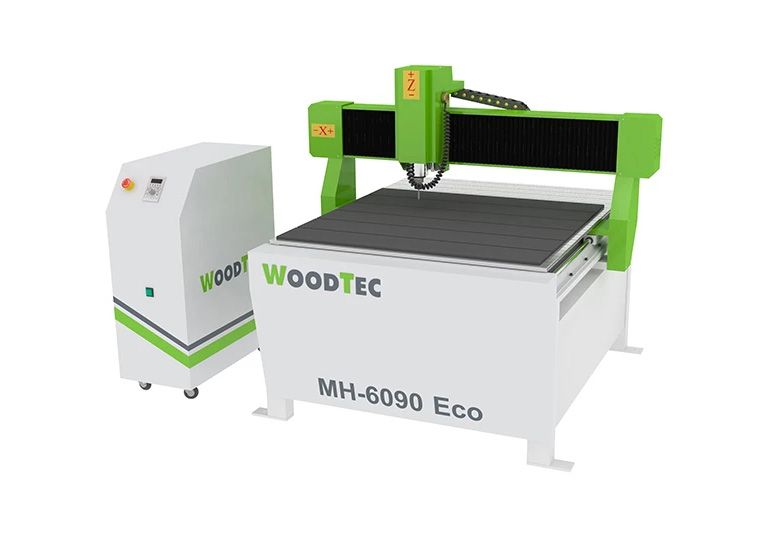

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090 1,5 ECO
Артикул: MH 6090 1,5 ECO
Станок WoodTec MH 6090 1,5 ECO надежно зарекомендовал себя как высокоточная машина для двух- и трехмерных фрезерных и гравировальных работ. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.
Описание
Станок WoodTec MH 6090 1,5 ECO надежно зарекомендовал себя как высокоточная машина для двух- и трехмерных фрезерных и гравировальных работ. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий и других отраслях.
Обрабатываемые материалы
- Дерево
- ДСП
- МДФ
- Фанера
- Любые полистиролы
- Искусственный камень
- Акриловое стекло и оргстекло
- Модельный пластик
- Цветной металл
Схема обработки
 |
Области применения
- Гравировка
- Гравировка поверхностей из самых различных материалов - Мебельное производство
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Отделка интерьеров
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности. - Отделка экстерьеров
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д. - Эксклюзивные изделия
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее. - Производство дверей
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины. - Модельное производство
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик. - Реклама
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Примеры получаемых изделий
Массив древесины
 |
 |
 |
 |
Фасады
 |
 |
Различные пластики, ПВХ, акрил и другие материалы
 |
 |
 |
 |
Цветные металлы
 |
 |
 |

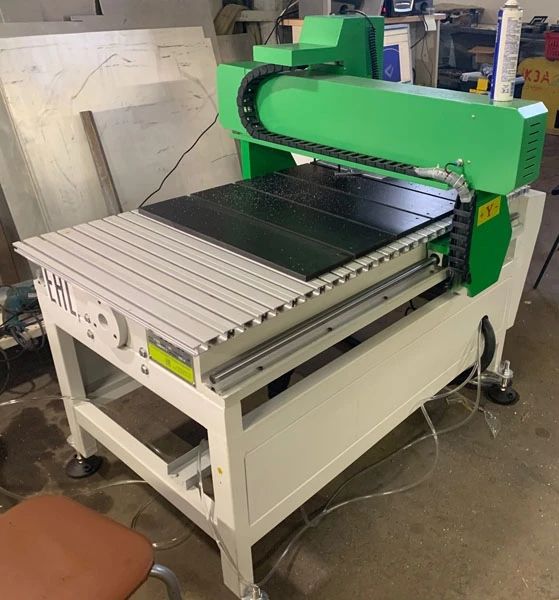

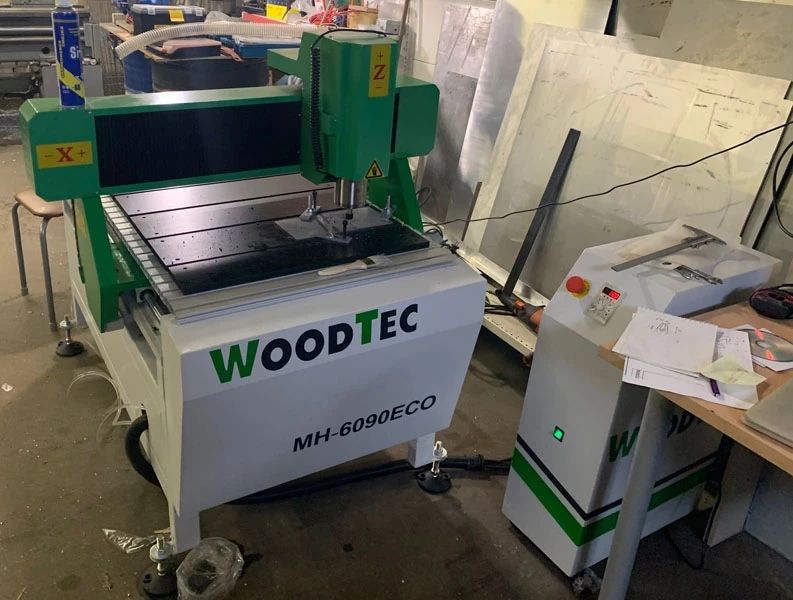

Конструкция станка
 |

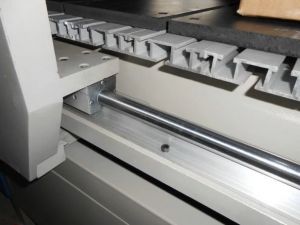

Линейные направляющие высокой точностиПредставляют собой отполированные валы цилиндрической формы, установленные на алюминиевую опору. Жесткая конструкция направляющих предотвращает появление прогибов вала, увеличивает грузоподъемность станка и точность перемещения. |
 |

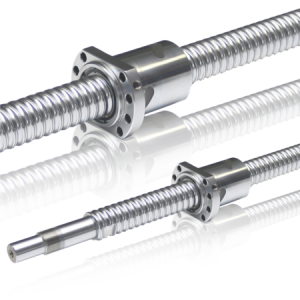

Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. Таким образом, сложные изделия получаются отличного качества. |
 |

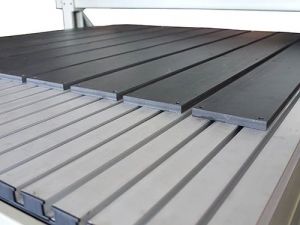

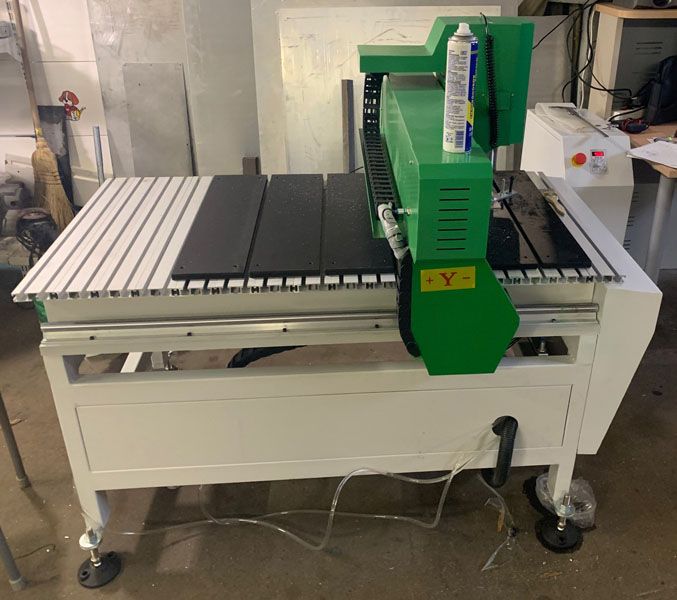

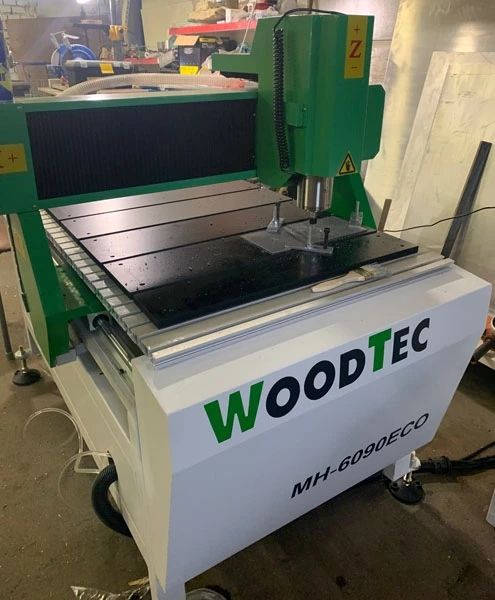

Рабочий стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки в случае различных ошибок (например, прохождения инструмента ниже нулевой точки заготовки). Обрабатываемый материал устанавливается на столе с помощью Т-образных пазов на стол просто, быстро и крепко. |
 |

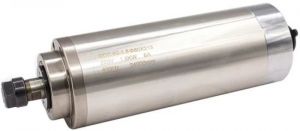

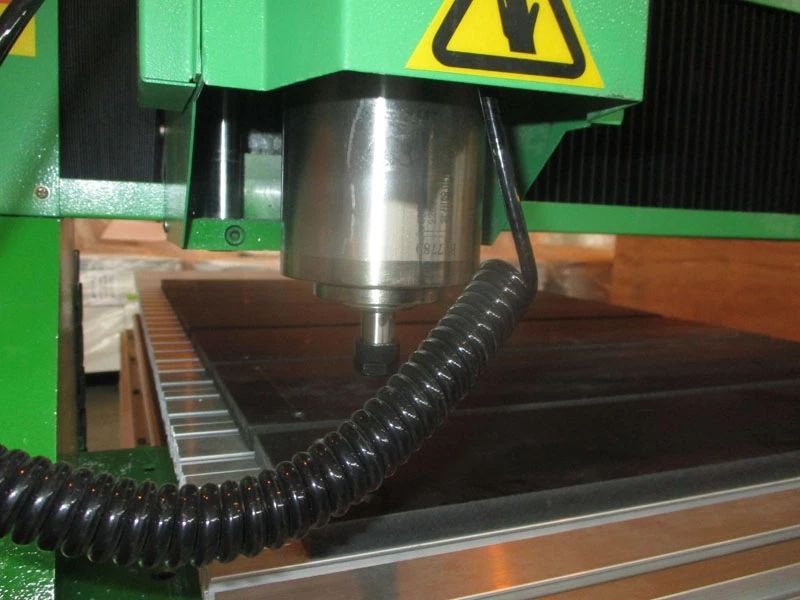

Мощный электрошпиндельСтанок оснащен электрошпинделем компании HQD (Китай) с жидкостной системой охлаждения. Высокая мощность (1500 Вт) и скорость вращения шпинделя (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |

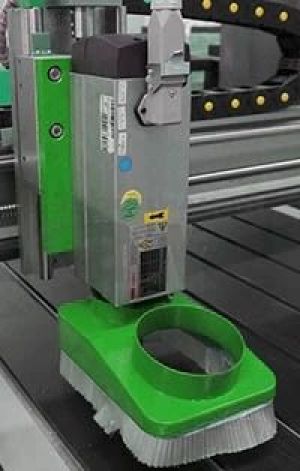

АспираторСтандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки. |
 |
Система калибровки инструментаСпециальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность. |
 |
Промышленные двигателиШаговые моторы используются для передвижения по всем осям. Отличаются высокой точностью, надежностью и бесперебойной работой. |
 |

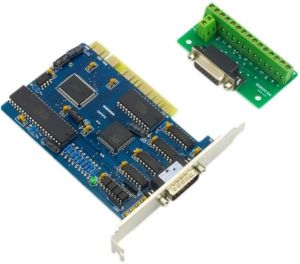

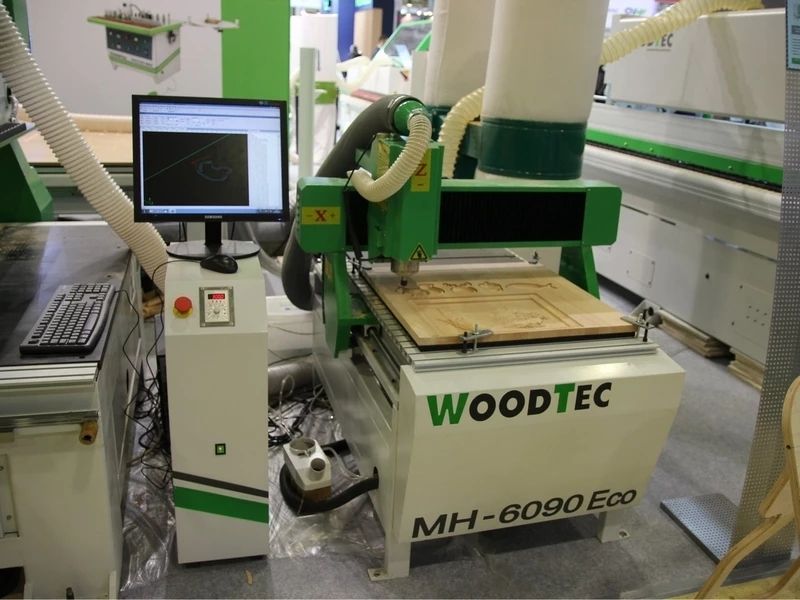

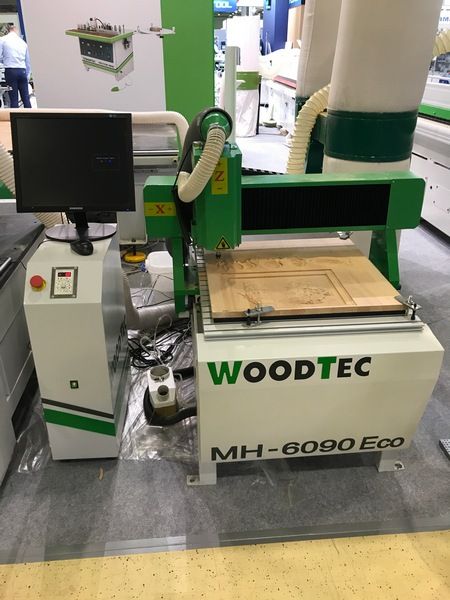

Современная система управленияСтанок управляется программно-техническим комплексом NC Studio. Ее преимущества – простой интерфейс, возможность моделирования и отладки программ, а также набор функций, позволяющий оператору максимально эффективно работать на станке с ЧПУ. Система состоит из интерфейсной платы, платы развязки и программного обеспечения, совместимого с 32-битными ОС Windows XP и Windows 7. |
|
|
Программа Autodesk ArtCAMПредназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель, Китай (жидкостное охлаждение) | 1 | 1,5 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Плата NCStudio | 1 | NCStudio V5 |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Рабочий стол с «T-пазами» для возможности механической фиксации | 1 | |
| 7 | Шаговые электродвигатели осевого перемещения | 4 | |
| 8 | Цилиндрические рельсы на трапециевидной опоре по осям X,Y и Z (комплект) | 3 | |
| 9 | Шарико-винтовая передача по осям X, Y, Z | 3 | |
| 10 | Набор фрез для обработки дерева / МДФ / ДСП | 1 | |
| 11 | Набор цанг (фиксация гайкой) | 1 | ER11 |
| 12 | Набор гаечных ключей для обслуживания станка (комплект) | 1 | |
| 13 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 14 | Ящик с ЗИП | 1 | |
| 15 | Программное обеспечение | 1 | на русском языке |
| 16 | Руководство пользователя | 1 | на русском языке |
Технические характеристики
| Размеры рабочего стола, мм | 890 х 1200 |
| Размеры зоны обработки X и Y, наибольшие, мм | 600 х 900 |
| Перемещение шпинделя по оси Z, мм | 80 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Y, Z | ШВП |
| Тип рабочего стола | Механический с «Т»- пазами крепления |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 4 |
| Скорость холостого хода, м/мин | 0 – 6 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 1,5 |
| Тип охлаждения шпинделя | жидкостное |
| Тип цанги | ER11 |
| Посадочный диаметр инструмента, наибольший, мм | 7 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 1,95 |
Габаритные размеры (в упаковке)
| Длина, мм | 1560 |
| Ширина, мм | 1140 |
| Высота, мм | 1200 |
| Вес, кг | 350 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,56 м |
| Ширина | 1,14 м |
| Высота | 1,2 м |
| Вес (место 1) | 350 кг |
| Объём | 2,13 м³ |
| Общий вес | 350 кг |
| Общий объём | 2,13 м³ |
Характеристики
Основные характеристики
-
Размеры рабочего стола, мм890 х 1200
-
Частота тока, Гц50
-
Посадочный диаметр инструмента (наибольший), мм7
-
Тип цангиER11
-
Тип охлаждения шпинделяжидкостное
-
Мощность шпинделя, кВт1,5
-
Скорость холостого хода, м/мин0 – 6
-
Скорость рабочего хода, м/мин0 – 4
-
Тип рабочего столаМеханический с «Т»- пазами крепления
-
Система смены инструментаРучная (цанговый, фиксация гайкой)
-
Размер обработки, мм600 х 900 x 80
-
Вес, кг350
-
Тип двигателяшаговые
-
Мощность, кВт1,95
-
Напряжение, В220
-
Размеры станка (Д x Ш x В), мм1560 x 1140 x 1200
-
Тип передачи по осям X, Y, ZШВП
-
Диапазон скоростей шпинделя, об/мн0 – 24 000
