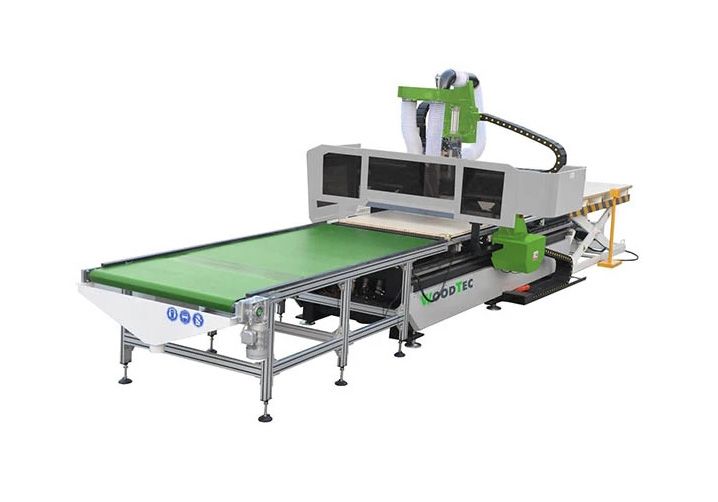

Фрезерно-гравировальный станок с ЧПУ WoodTec LSA 2030

Артикул: LSA 2030

В корзину Узнать цену

Станок WoodTec LSA 2030 – эффективная и надежная машина, которая выполняет двух- и трехмерную фрезеровку, гравировку и сверление различных изделий с высокой точностью. Автоматизация подачи и позиционирования материалов, сбора заготовок, а также интеграция со специализированным ПО расширяют возможности станка и повышают его производительность.

Описание

Станок WoodTec LSA 2030 – эффективная и надежная машина, которая выполняет двух- и трехмерную фрезеровку, гравировку и сверление различных изделий с высокой точностью.

Автоматизация подачи и позиционирования материалов, сбора заготовок, а также интеграция со специализированным ПО расширяют возможности станка и повышают его производительность.

Обрабатываемые материалы

  • Дерево
  • ДСП
  • МДФ
  • Фанера
  • Любые полистиролы
  • Искусственный камень
  • Акриловое стекло
  • Оргстекло
  • Модельный пластик
  • Цветной металл

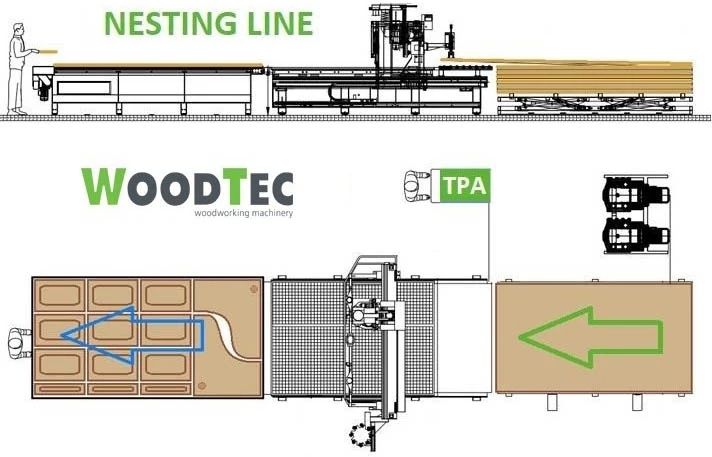

Схема обработки

Области применения

  • Гравировка
    - Гравировка поверхностей из самых различных материалов
  • Мебельное производство
    - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Отделка интерьеров
    - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
  • Отделка экстерьеров
    - Фигурные наличники на окна и двери с резьбой
    - Декоративные элементы для украшения деревянных домов и бань.
    - Балясины из доски для отделки веранд и беседок, ограды и т.д.
  • Эксклюзивные изделия
    - Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
  • Производство дверей
    - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
    - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
    - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
    - Изготовление эксклюзивных дверей из ценных пород древесины.
  • Модельное производство
    - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
  • Реклама
    - Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры получаемых изделий

Массив древесины



Фасады

Различные пластики, ПВХ, акрил и другие материалы

Цветные металлы

Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно.

Жесткие линейные направляющие

Придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

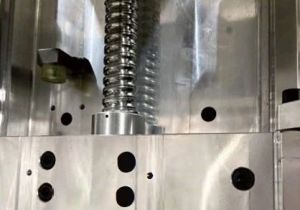

Высокоточные шарико-винтовые пары

На станке установлены ШВП компании TBI (Тайвань). Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно.

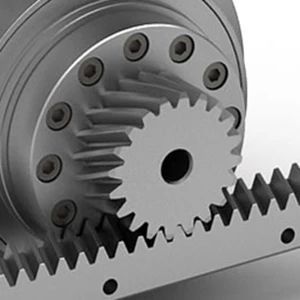

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y.

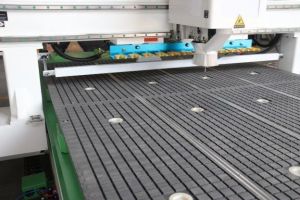

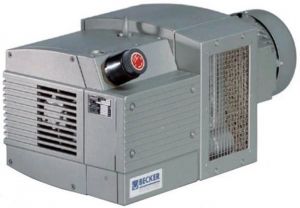

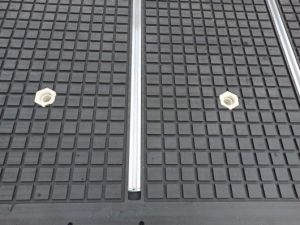

Рабочий стол с вакуумным насосом

Стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря современному вакуумному насосу роторно-пластинчатого типа (мощность 7500 Вт), обрабатываемый материал устанавливается на стол просто, быстро и крепко.

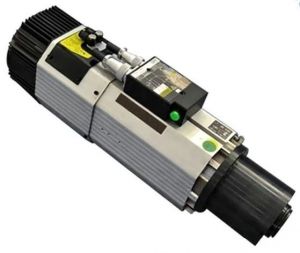

Мощный электрошпиндель

Станок оснащен электрошпинделем компании HQD (Китай), в котором внедрены последние технологические достижения. Высокая мощность (9000 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

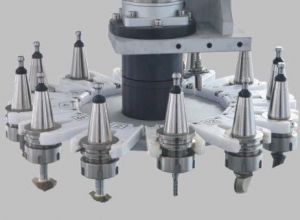

12-позиционная автоматическая система смены инструмента

Не прерывает работу станка и страхует оператора от возможных ошибок, за счет чего повышается эффективность производства.

Японские сервоприводы

Станок оснащен серводвигателями от компании Yaskawa. Они энергоэффективны, работают бесперебойно и потребляют оптимальную мощность. Система обратной связи передает на устройство данные о повороте вала, что предотвращает появление бракованных изделий.

Система калибровки инструмента

Специальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность.

Планетарные редукторы

Редукторы компании Nidec-Shimpo (США) увеличивают крутящий момент серводвигателя и позволяют работать в режиме высокого ускорения.

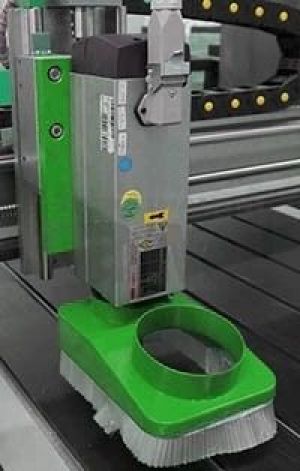

Аспиратор

Стандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки.

Программа Autodesk ArtCAM Express

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

Удобная и многофункциональная система управления

Система управления от компании Syntec (Тайвань) имеет сенсорный экран и не требует подключения ПК или другому дополнительному оборудованию. Понятный интерфейс, функция контроля движений на всех осях, а также другие возможности облегчают настройку оборудования и позволяют сэкономить время.

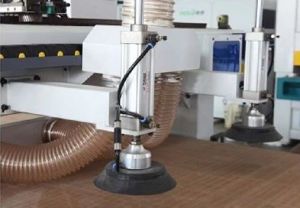

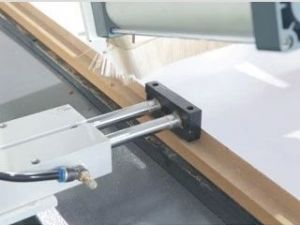

Пневматические цилиндры

2 пневмоцилиндра на оси X и 3 – на оси Y ускоряют позиционирование заготовки и, как следствие, увеличивают производительность.

Подающее устройство

Автоматизирует установку материалов на стол и повышает скорость работы.

Устройство сбора и очистки

Одновременно выталкивает готовые изделия и очищает поверхность стола. Это повышает качество обработки и упрощает работу пользователя.

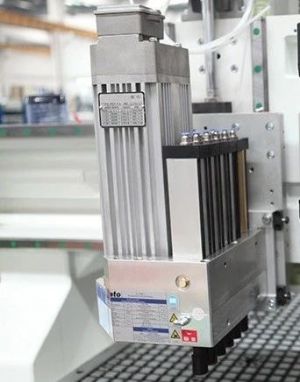

Устройство для сверления и присадки

Позволяют производить обработку по технологии нестинга, которая предполагает выполнение раскроя и присадки на одном станке с помощью 12 шпинделей.

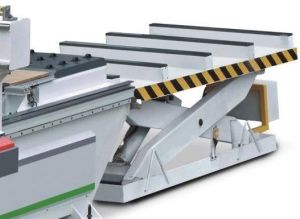

Стол с настраиваемой высотой

Автоматизирует подачу листов на станок и повышает производительность.

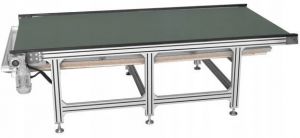

Стол для приема готовых изделий

Имеет свой привод. Позволяет быстро убрать готовые изделия и стружку с рабочего стола.

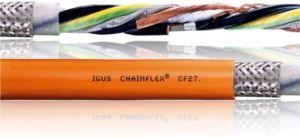

Высокопрочный полимерный кабель

Изготовлен ведущей немецкой компанией igus, продукция которой отличается высоким качеством, долговечностью и отсутствием необходимости в техобслуживании.

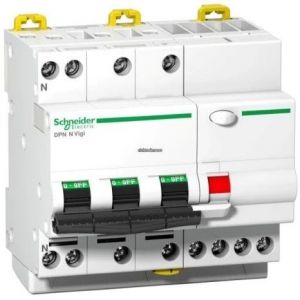

Высококачественные электрические компоненты

Разработаны и изготовлены лидером в своей отрасли – немецкой компанией Schneider Electric.

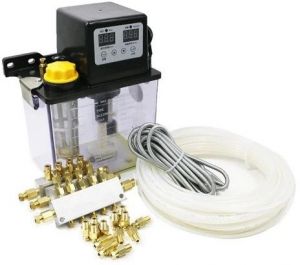

Система смазки

Предотвращает повреждение различных узлов станка из-за недостаточности смазки или ее избытка.

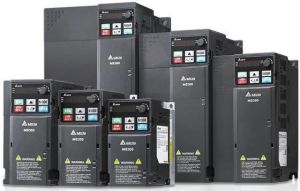

Надежный частотный преобразователь

Преобразователи частот производятся компанией Delta Electronics (Тайвань) – одним из лидеров в области электроники. Ее продукция отличается высокими характеристиками, качеством и надежностью.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель, (воздушное охлаждение) 1 9 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1 DELTA
3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком Syntec 1
5 Датчик измерения и калибровки инструмента 1 Стационарный, автоматический
6 Вакуумный стол 1 2 роторно-пластинчатых вакуумных насоса 7,5 кВт
7 Серводвигатели осевого перемещения 4 YASKAWA 750W
8 Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) 3 HIWIN
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1 TBI
11 Планетарные редукторы 4 SHIMPO Japan
12 Револьверная система смены инструмента 1
13 Сверлильная голова на 12 шпинделей 1
14 Система управления 1 SYNTEC
15 Набор цанг, фиксация гайкой (комплект) 1
16 Набор фрез для обработки дерева/МДФ/ДСП (комплект) 1
17 Централизованная система смазки 1
18 Комплект ключей для обслуживания станка 1
19 Цилиндры для автоматического позиционирования заготовки 5
20 Стол подачи материала на обработку 1
21 Стол выгрузки обработанных деталей 1
22 Ящик с ЗИП 1
23 Аспирационный кожух на шпиндель 1
24 Система сбора и подачи 1 Автоматическая
25 Программное обеспечение 1
26 Руководство пользователя 1 на русском языке
27 Комплект воздуховодов 1

Запчасти

Артикул Фото Наименование Описание Цена
ВТ222898 Датчик калибровки длины инструмента на станках серии HA Выполняет коррекцию длины инструмента, которая заключается в переносе базовой точки на кромку фрезы. $250
ВТ237971 Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) В отличие от аналогичных изделий из армированного углепластика или текстолита, графитовые пластины устойчивы к воздействию внешних факторов, выдерживают температуру до 500°C, обладают способностью к самосмазыванию и не имеют нежелательных химических реакций. $375
ВТ237972 Фильтр для роторно-пластинчатого вакуумного насоса Устанавливаемые к входному отверстию насоса и компрессора, он защищает эти устройства от пыли и твердых частиц. Оператор может легко проверить состояние фильтрующего элемента через прозрачный корпус. $50
ВТ237973 Линейный подшипник ABBA 20 мм BRC20R0 Представляет собой металлическую цилиндрическую втулку, внутри которой шарики свободно двигаются по замкнутому контуру и по нескольким дорожкам. Таким образом, линейная втулка свободно двигается вдоль вала, а механизм в целом работает плавно. $90
ВТ237974 Вилочный держатель для патрона ISO30 Используется на станках с линейной автоматической системой смены инструмента. $40
ВТ237976 Провод пульта B57 Предназначен для коммутации станка с пультом управления, который облегчает работу оператора. С помощью пульта можно скорректировать положение оси, включить или выключить шпиндель или иное устройство, изменить скорость подачи и т.д. $98
ВТ237977 Индуктивный концевой датчик PA12-F4 Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. $21
ВТ237978 Аспирационный кожух станков с ЧПУ с ручной сменой инструмента Удаляет пыль и грязь с рабочего стола. $75

Технические характеристики

Размеры зоны обработки X и Y, наибольшие, мм 2100 х 3000
Перемещение шпинделя по оси Z, мм 200
Система смены инструмента Автоматическая на 12 позиций
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный
Тип электродвигателей перемещения Сервопривод
Скорость рабочего хода, м/мин 0 – 25
Скорость холостого хода, м/мин 0 – 50
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 9
Тип охлаждения шпинделя воздушное
Количество шпинделей сверлильной головы 12
Тип цанги ER32 ISO30
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 21

Габаритные размеры

Длина, мм 8000
Ширина, мм 2250
Высота, мм 2000
Вес, кг 3500

Транспортные данные

Количество мест 1
Место: 1
Длина 8 м
Ширина 2,25 м
Высота 2 м
Вес (место 1) 3500 кг
Объём 36 м³
Общий вес 3500 кг
Общий объём 36 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 24 000
  • Частота тока, Гц
    50
  • Посадочный диаметр инструмента (наибольший), мм
    20
  • Тип цанги
    ER 32 ISO 30
  • Тип охлаждения шпинделя
    воздушное
  • Мощность шпинделя, кВт
    9
  • Скорость холостого хода, м/мин
    0 – 50
  • Скорость рабочего хода, м/мин
    0 – 25
  • Тип рабочего стола
    Вакуумный
  • Тип передачи по оси X и Y
    Косозубые рейки
  • Тип передачи по оси Z
    ШВП
  • Система смены инструмента
    Автоматическая на 12 позиций
  • Размер обработки, мм
    2100 х 3000 x 200
  • Вес, кг
    3500
  • Тип двигателя
    Сeрвопривод
  • Мощность, кВт
    21
  • Напряжение, В
    380
  • Размеры станка (Д x Ш x В), мм
    8000 x 2250 x 2000
  • Количество шпинделей сверлильной головы
    12
