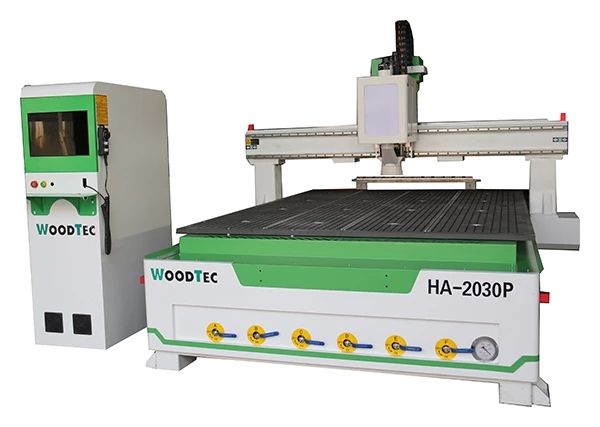

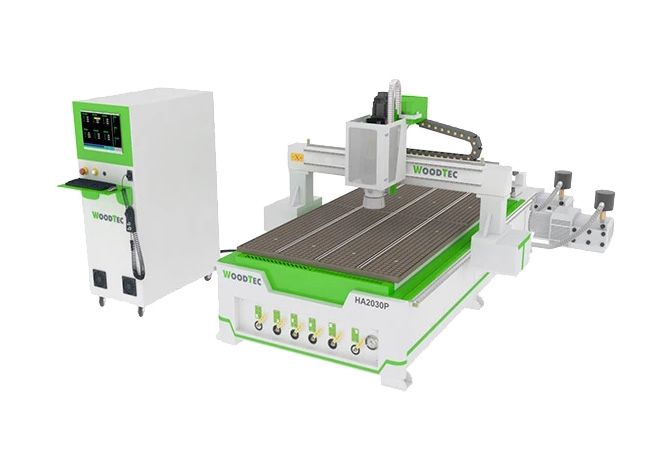

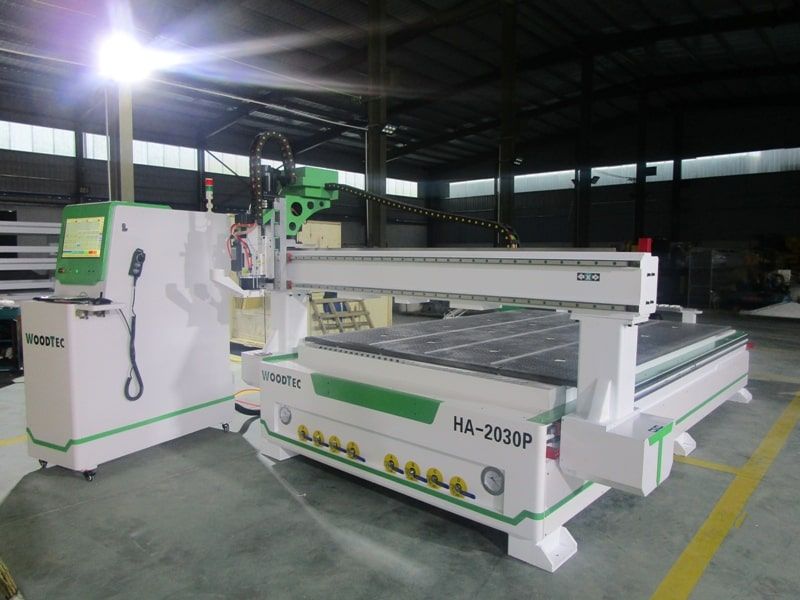

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 P
Артикул: HA 2030 P
Станок WoodTec HA 2030 P быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Описание
Станок WoodTec HA 2030 P быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Обрабатываемые материалы
- Древесина любых пород
- Композитные материалы
- Пластики
- Плитные материалы (ДСП, МДФ, ДВП, фанера)
- Полистирол
- Оргстекло
- Акрил
- Цветные металлы
Схема обработки
 |
 |
Области применения
- Гравировка
- Гравировка поверхностей из самых различных материалов - Мебельное производство
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Отделка интерьеров
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности. - Отделка экстерьеров
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д. - Эксклюзивные изделия
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее. - Производство дверей
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины. - Модельное производство
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик. - Реклама
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Примеры получаемых изделий
Массив древесины
 |
 |
 |
Фасады
 |
 |
 |
 |
Различные пластики, ПВХ, акрил и другие материалы
 |
 |
 |
 |
Цветные металлы
 |
 |
 |
 |
Конструкция станка
 |
Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно. |
 |

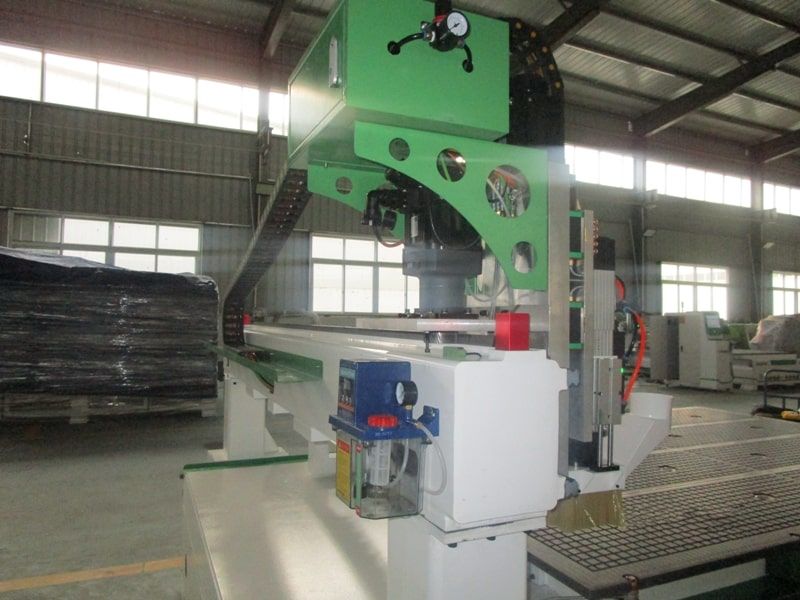

Прочный портал из стальных трубТрубы, из которых изготовлен портал, имеют прямоугольное сечение и толщину металла более 8 мм. Конструкция усилена дополнительными ребрами. Таким образом, портал имеет высокую прочность и отсутствие перекосов, а качество и точность обработки изделий становятся значительно выше. |
 |
Массивные опоры порталаСтальные опоры придают порталу дополнительную жесткость, устойчивость к деформациям и надежность. |
 |
Жесткие линейные направляющие и подшипникиПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. С помощью пресс-масленок (тавотниц), на подшипники подается смазка, рекомендованная заводом-изготовителем. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. Типоразмеры направляющих и подшипников: Y = 30, X и Z = 25. |
 |
Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. |
 |
Косозубая рейкаОбеспечивает быстрое и точное передвижение по осям Х и Y. |
 |

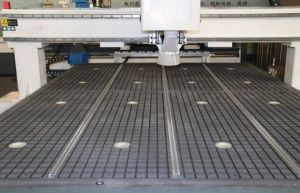

Рабочий стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Обрабатываемый материал устанавливается на столе с помощью Т-образных пазов на стол быстро и крепко. Также можно подключить вакуумный насос, который надежно закрепляет заготовку. |
 |

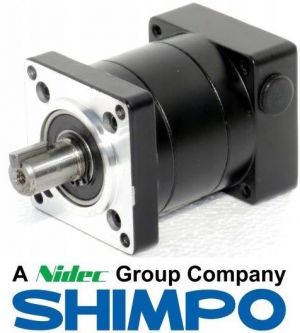

Планетарные редукторыРедукторы компании Nidec-Shimpo (Япония) увеличивают крутящий момент серводвигателя и позволяют работать в режиме высокого ускорения. |
 |
Мощный электрошпиндельСтанок оснащен электрошпинделем компании HQD (Китай) с воздушным охлаждением. Высокая мощность (9000 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |
Выносной контроллерУправление станком осуществляется системой ЧПУ компании Syntec (Тайланд), которая отличается простотой в использовании и высокой точностью позиционирования. |
 |
Точные и надежные серводвигателиНа всех осях станка установлены серводвигатели мощностью 1,5 кВт от компании Leadshine (Китай), конструкция и характеристики которых обеспечивают высокую скорость и качество изделий, а также эффективную и стабильную работу в течение длительного времени. Система обратной связи передает на устройство данные о повороте вала, что предотвращает появление бракованных изделий. |
 |
Система калибровки инструментаСпециальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность. |
 |
Аспиратор и пылеуловительСтандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель мощностью 3000 Вт, который очищает рабочее пространство от грязи и стружки. |
 |

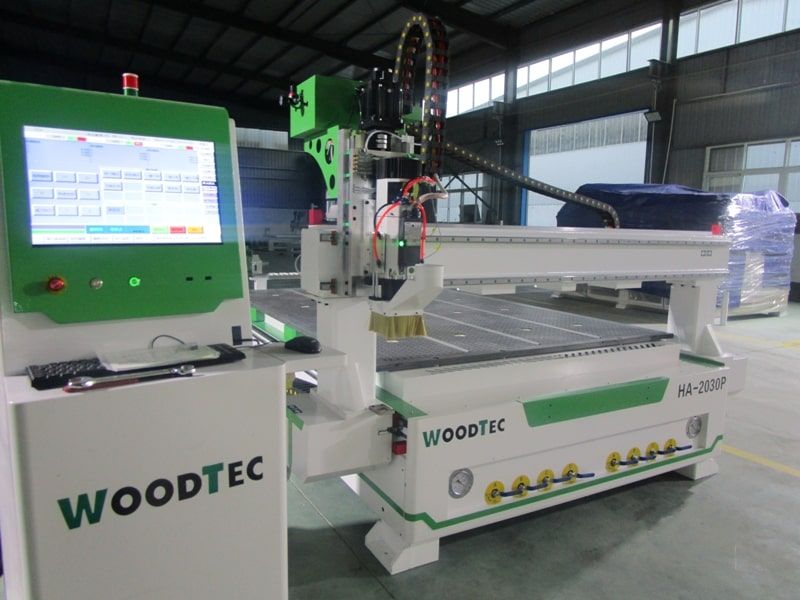

Многофункциональная стойка управленияСтанок оснащен системой управления Syntec 60A (Тайвань) – доступной, качественной и надежной среди существующих на рынке. Понятный интерфейс, простота в настройке, возможности трехмерной обработки, а также создания и правки программ прямо у станка, функция LookAhead – все это обеспечивает высокую эффективность станка и качество изделий. К системе можно подключить внешние носители и локальную сеть через порты USB и Ethernet. |
 |

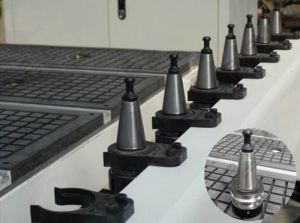

12-позиционная автоматическая система смены инструментаСочетает в себе преимущества линейного и карусельного типов магазина – высокую скорость работы, простоту конструкции и надежность. Система переключается на необходимый инструмент в 2-3 раза быстрее, чем существующие аналоги, и повышает производительность станка. Устройство рассчитано на 12 инструментов, которые устанавливаются на патроны ISO 30. |
 |
Программа Autodesk ArtCAM ExpressПредназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия. |
 |

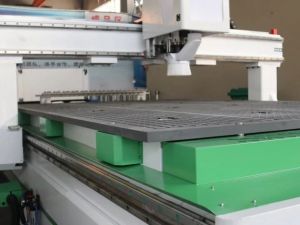

Пневматические упорыОбеспечивают удобное и быстрое автоматическое позиционирование листа и увеличивают производительность станка. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель с воздушным охлаждением | 1 | HQD 9 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | 11 кВт |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Система управления | 1 | SYNTEC 60CA |
| 5 | Датчик измерения и калибровки инструмента | 1 | Стационарный |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Сервомоторы | 4 | LeadShine 1500 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | HIWIN Y=30 / X=25 / Z=25 |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Планетарные редукторы | 4 | SHIMPO-NIDEC (Япония) |
| 12 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 13 | Набор цанг, фиксация гайкой (комплект) | 1 | ER32 |
| 14 | Набор гаечных ключей для обслуживания станка | 1 | |
| 15 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Пылеулавливающий агрегат | 1 | 3 кВт |
| 19 | Пневмоупоры для базирования заготовки | 5 | |
| 20 | Программное обеспечение | 1 | на русском языке |
| 21 | Руководство пользователя | 1 | на русском языке |
Дополнительные комплектующие
- Без насоса (механическое крепление)
- Вихревой вакуумный насос 7,5 кВт ($1350) – фото
Мощность: 7,5 кВт
Производительность: 530 м3/час
Разряженность: 0,40 МПа - Вихревой вакуумный насос 5,5 кВт - 2 шт. ($2500) – фото
Мощность: 5,5 + 5,5 кВт
Производительность: 400 + 400 м3/час
Разряженность: 0,28 + 0,28 МПа - 2 вакуумных насоса роторно-пластинчатого типа ($4400) – фото
Мощность: 5,5 кВт
Производительность: 160 м3/час
Разряженность: 0,86 МПа
.jpg){kind=link}
Технические характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 2100 х 3000 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Система смены инструмента | Автоматическая (линейный магазин) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный и механический с «Т»- пазами крепления 4 зоны |
| Тип электродвигателей перемещения | Сeрвомоторы |
| Скорость рабочего хода, м/мин | 0 – 25 |
| Скорость холостого хода, м/мин | 0 – 50 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER 32 (ISO 30) |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 18 |
Габаритные размеры (в упаковке)
| Длина, мм | 4000 |
| Ширина, мм | 2350 |
| Высота, мм | 1900 |
| Вес, кг | 2500 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 4,0 м |
| Ширина | 2,35 м |
| Высота | 1,9 м |
| Вес (место 1) | 2500 кг |
| Объём | 17,9 м³ |
| Общий вес | 2500 кг |
| Общий объём | 17,9 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 – 24 000
-
Посадочный диаметр инструмента (наибольший), мм20
-
Тип цангиER 32 (ISO 30)
-
Тип охлаждения шпинделяВоздушное
-
Мощность шпинделя, кВт9
-
Скорость холостого хода, м/мин0 – 50
-
Скорость рабочего хода, м/мин0 – 25
-
Тип рабочего столаВакуумный и механический с «Т»- пазами крепления 4 зоны
-
Тип передачи по оси X и YКосозубые рейки
-
Тип передачи по оси ZШВП
-
Система смены инструментаАвтоматическая (линейный магазин)
-
Размер обработки, мм2100 х 3000 x 300
-
Тип двигателяСeрвомоторы
-
Вес, кг2500
-
Мощность, кВт18
-
Напряжение, В380
-
Размеры станка (Д x Ш x В), мм4000 x 2350 x 1900
-
Частота тока, Гц50
