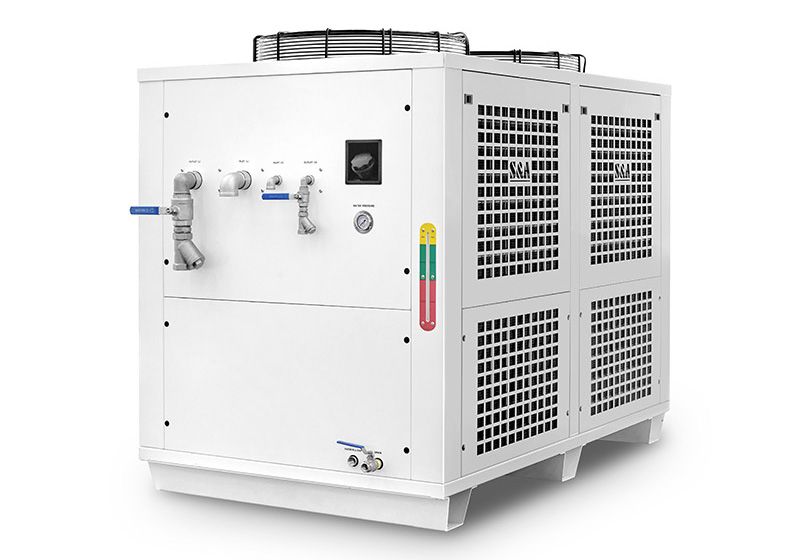

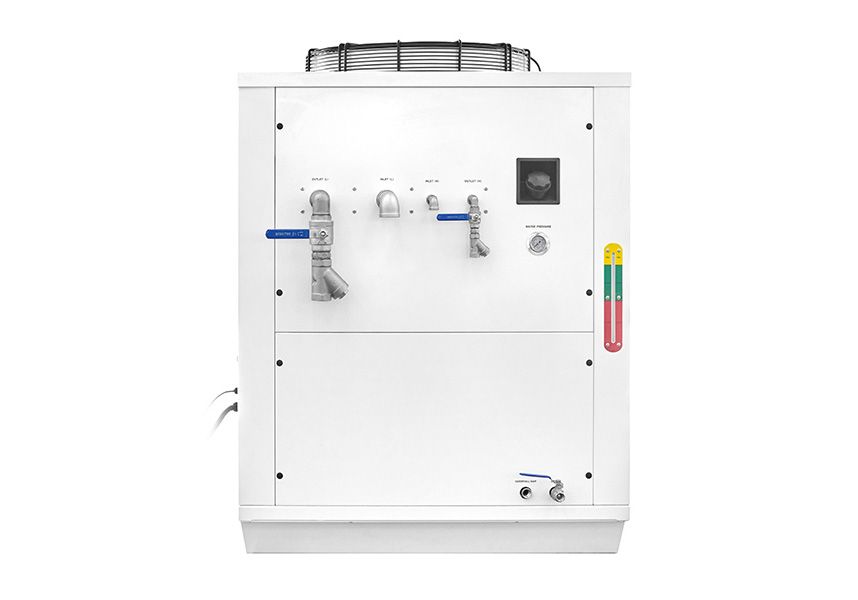

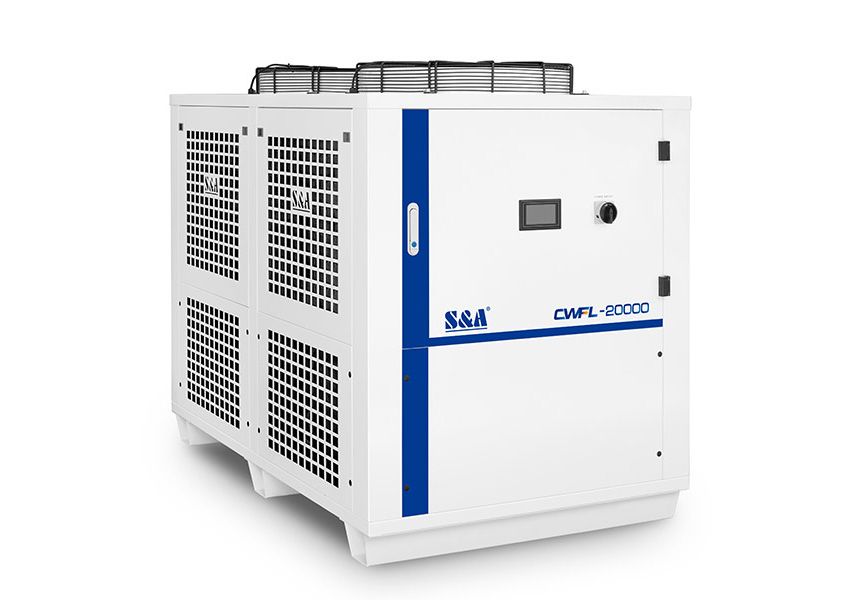

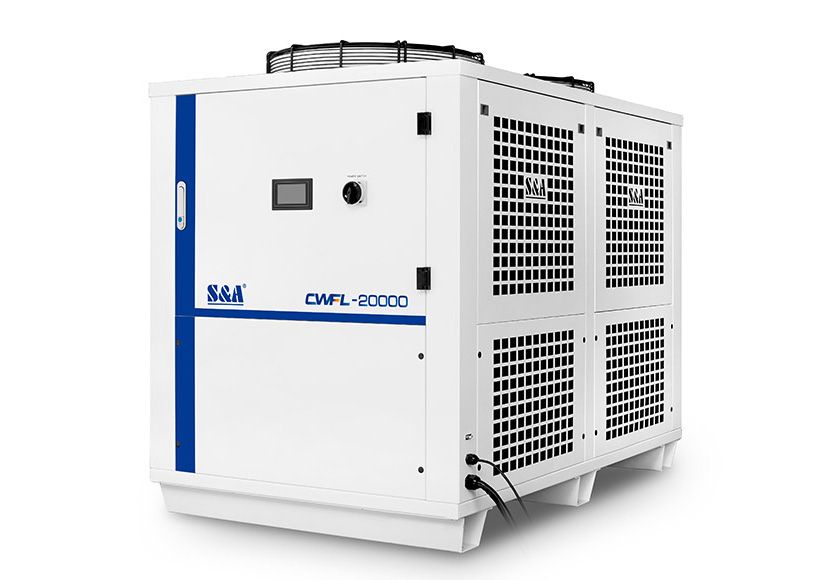

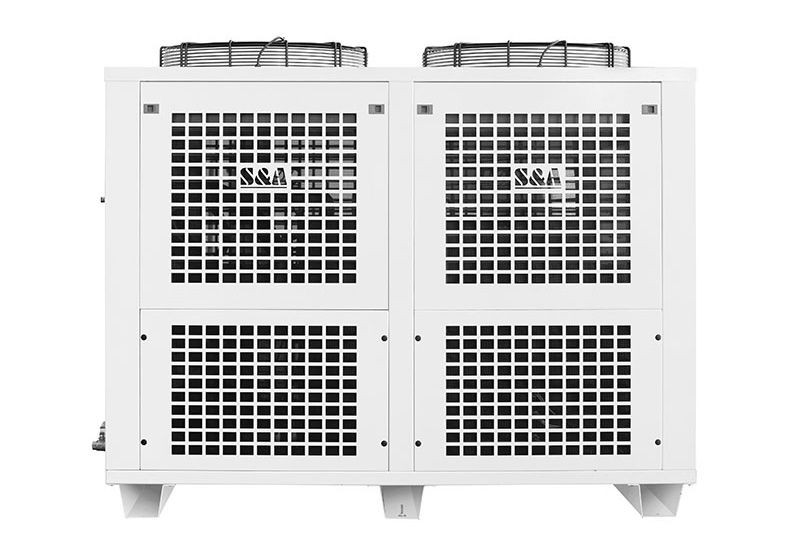

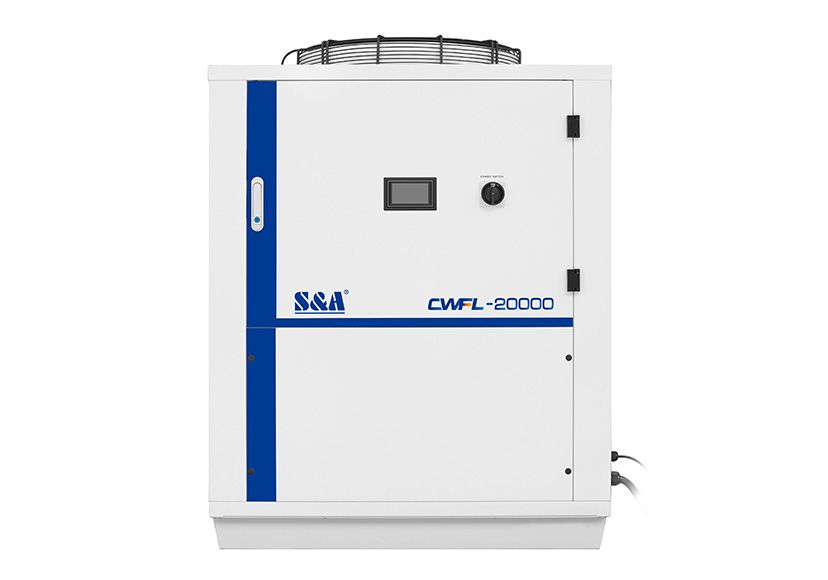

Чиллер для волоконного лазера S&A CWFL-20000
Артикул: CWFL-20000
S&A CWFL-20000 – эффективная промышленная система водяного охлаждения, которая увеличивает производительность и срок службы волоконных лазеров мощностью до 20000 Вт.
Описание
Промышленный холодильный агрегат S&A CWFL-20000 предназначен для охлаждения волоконных лазеров мощностью до 20000 Вт. Система обеспечивает стабильное охлаждение и, тем самым, повышает производительность и продлевает срок службы лазерных установок.
Охладитель имеет два контура с независимым управлением. Один охлаждает волоконный лазер, второй – оптические компоненты. Таким образом, исключается необходимость в покупке двух охлаждающих устройств.
Контур хладагента сконструирован по технологии обхода электромагнитного клапана. Это позволяет избежать частые запуски и остановки компрессора, делая его долговечным.
Чиллер оснащен современной компьютерной системой управления.
Благодаря порту RS-485 и протоколу Modbus, данный охладитель может поддерживать связь с лазерной установкой.
Особенности устройства
- Двойной контур охлаждения.
- Активное охлаждение.
- Стабильность температуры: ±1°C.
- Диапазон регулирования температуры: 5°C ~ 35°C.
- Хладагент: R-410a.
- Интеллектуальная цифровая панель управления.
- Встроенные функции сигнализации.
- Установленный сзади заливной патрубок и легко считываемый контроль уровня воды.
- Функция связи по протоколу RS-485 Modbus.
- Высокая надежность, энергоэффективность и долговечность.
- Доступно в 380 В.
Конструктивные особенности
 |
Интеллектуальная панель управления температуройОхладитель имеет две системы управления температурой: для волоконного лазера и для оптики. Обе независимы друг от друга. |

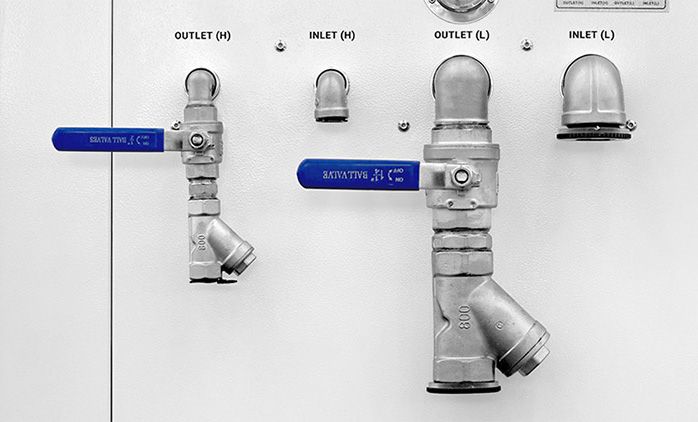

Двойная система подачи и выпуска водыДетали из нержавеющей стали предотвращают коррозию и утечку воды. |
 |
|
|

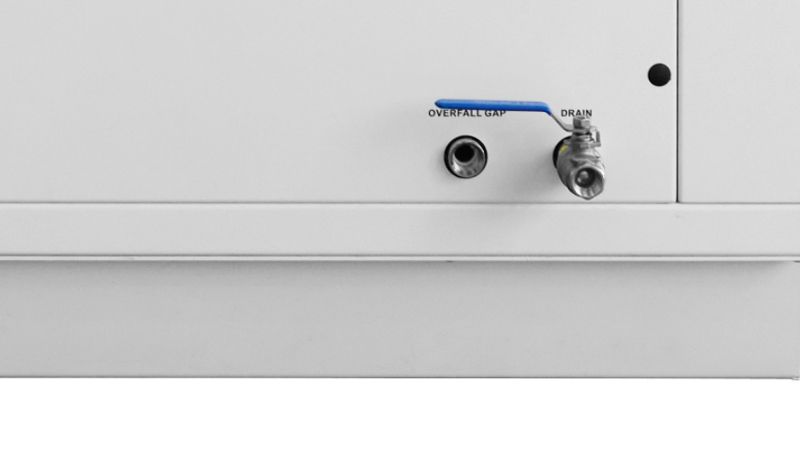

Сливной кран с вентилемОбеспечивает удобный контроль за процессом дренажа. |
Применение чиллера
 |
Производство и контроль
Производитель чиллеров S&A – компания TEYU – имеет современный исследовательский центр, производственную базу и склад общей площадью 25000 м2. Продукция изготавливается из качественных деталей со строгим соблюдением международных стандартов ISO.
Каждый охладитель проходит испытания в лаборатории, имитирующей реальную рабочую среду.
TEYU производит более 100 тысяч охладителей разных размеров и мощности.
 |
 |
Технические характеристики
| Модель | CWFL-20000ET |
| Напряжение | AC 3P 380В |
| Частота | 50 Гц |
| Ток | 8.4-37.3 A |
| Максимальное потребление мощности | 18.86 кВт |
| Мощность нагревателя | 1000 Вт + 4800 Вт |
| Точность | ±1°C |
| Редуктор | Capillary |
| Мощность насоса | 1.1 кВт + 3 кВт |
| Объем бака | 250 л |
| Вход и выход | Rp1/2”+ Rp1-1/2” |
| Максимальное давление насоса | 60M + 61.5M |
| Номинальный расход | 5 л/мин + >150 л/мин |
| Вес нетто | 480 кг |
| Полная масса | 556 кг |
| Размеры (ДxШxВ) | 190x108x140 см |
| Размер упаковки (ДxШxВ) | 202x123x161 см |
Характеристики
Основные характеристики
-
Напряжение питания, В380
-
Мощность помпы, кВт1,1-3
-
Объем бака, л250
-
Максимальная потребляемая мощность, Вт1886
-
Расход охлаждающей жидкости, л/мин5 + >150
-
РедукторCapillary
-
Вход и выходRp1/2”+ Rp1-1/2”
-
Нагревательный элемент, Вт1000+4800
-
Габаритные размеры, мм1900x1080x1400
-
Вес, кг480
-
Совместимая мощность лазера, кВт20
-
Частота питания, Гц50
-
Ток, А8.4-37.3
-
Точность контроля температуры, °С±1
-
Максимальное давление насоса, М60+61,5
