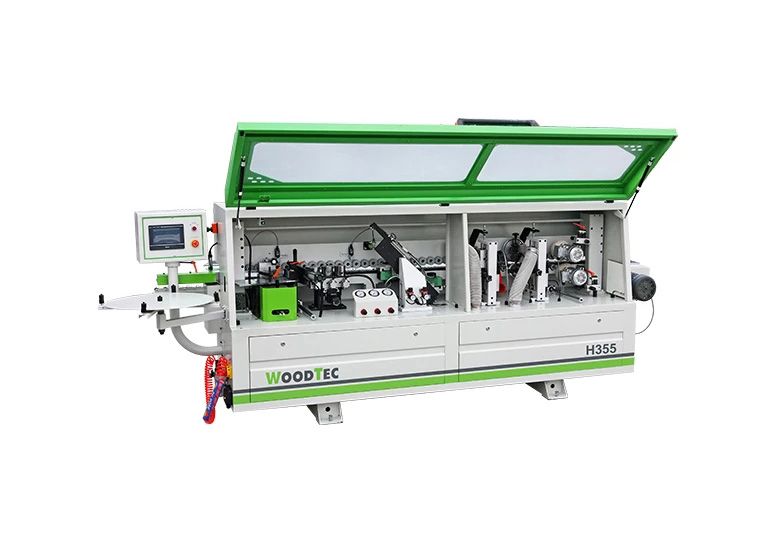

Автоматический кромкооблицовочный станок WoodTec Compact H355

Артикул: Compact H355

В корзину Узнать цену

Станок WoodTec Compact H355 наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Описание

Станок WoodTec Compact H355 наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Схема обработки

1. Клеевой узел 2. Пресс-группа 3. Узел 2-х моторной торцовки
4. Узел фрезерования свесов 5. Узел радиусной цикли 6. Узел полировки

Отличительные особенности

  • Скорость подачи 13 м/мин.
  • Подогрев направляющей линейки.
  • Бачок для клея-расплава с электронным блоком контроля температуры.
  • Регулировка количества наносимого клея.
  • Торцовочный узел для обрезки переднего и заднего свесов пилой.
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями.
  • Циклевка радиусная.
  • Полировальный узел 2 х 0,18 кВт.
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках.
  • Поддерживающий суппорт для габаритных заготовок.
  • Регулятор сжатого воздуха.

Конструкция станка

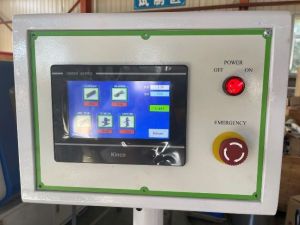

Современный пульт управления

На сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы.

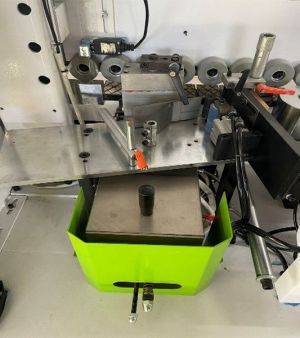

Устройство для нанесения клея

С высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка под валом, наносящим клей, облегчает обслуживание устройства.

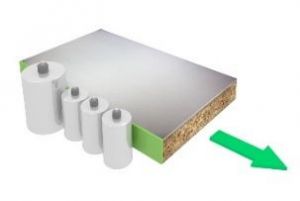

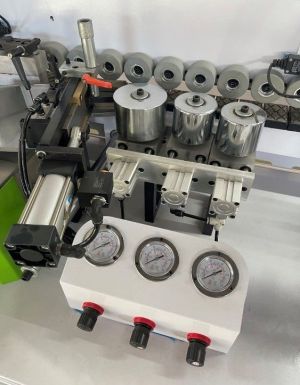

Прижимная зона

Узел имеет один прижимный ролик и два дожимных, а также пневматическую систему пресс-группы – вместе они надежно приклеивают кромку к изделию.

Ход прижима на толщину кромочного материала настраивается цифровым счетчиком.

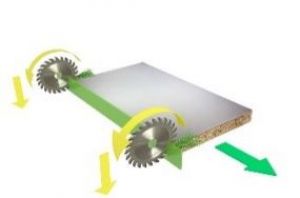

Двухмоторный торцовочный узел

Две пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 350 Вт.

Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла.

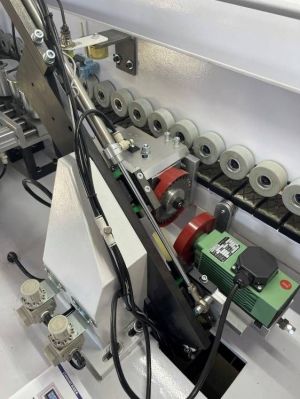

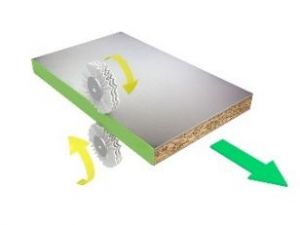

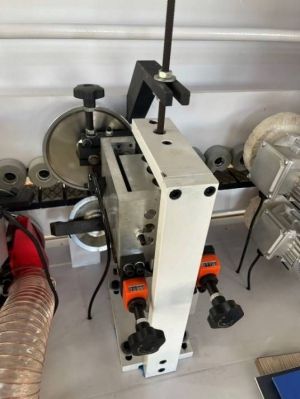

Фрезер для снятия свесов

Данный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 750 Вт, счетчики для перенастройки на толщину кромочного материала, круглые копиры для отслеживания материала, а также аспиратор для удаления грязи из рабочей зоны.

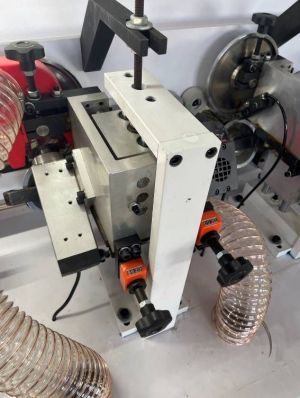

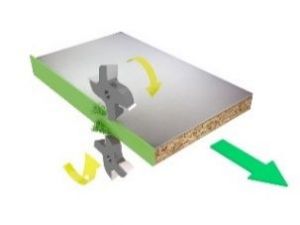

Устройство радиусной цикли

После фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. Профиль детали точно отслеживается с помощью двух круглых копиров.

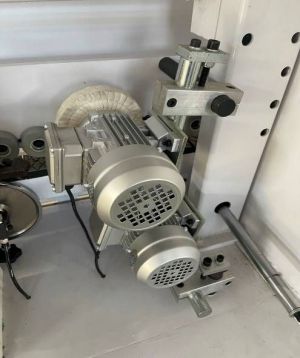

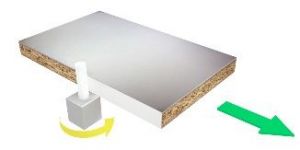

Система полировки

В этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Также притупляется острый край тонкой кромки. Узел имеет два полировочных диска, два мотора мощностью по 180 Вт.

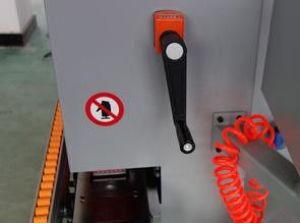

Рукоятка для настройки на толщину детали

Имеет цифровой индикатор и не требует дополнительного закрепления.

Дополнительные комплектующие

  • Клей-расплав WT-20 PRO (€154)
    Скорость подачи: 6 - 18 м/мин
    Рабочая температура: 160 - 210°С
    Упаковка: 25 кг

Технические характеристики

Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 10 - 50
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 120 х 80
Скорость подачи, м/мин 13
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,35
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,75
Полировальный узел – мощность, кВт 2 х 0,18
Общая мощность, кВт 6,5
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,5

Габаритные размеры

Длина, мм 3600
Ширина, мм 780
Высота, мм 1350
Вес, кг 860

Транспортные данные

Количество мест 1
Место: 1
Длина 3,6 м
Ширина 0,78 м
Высота 1,35 м
Вес (место 1) 860 кг
Объём 3,79 м³
Общий вес 860 кг
Общий объём 3,79 м³



Характеристики

Основные характеристики

  • Размеры станка (Д x Ш x В), мм
    3600 x 780 x 1350
  • Давление сжатого воздуха, бар
    6,5
  • Питающее напряжение, В
    380
  • Общая мощность, кВт
    6,5
  • Мощность полировального узла, кВт
    2 х 0,18
  • Мощность двигателей фрезерного узла, кВт
    2 х 0,75
  • Мощность двигателей чистовой торцовки, кВт
    2 х 0,35
  • Скорость подачи, м/мин
    13
  • Размеры обрабатываемой детали (мин.) - длина x ширина, мм
    120 х 80
  • Толщина детали (мин/макс), мм
    10 - 50
  • Толщина кромочного материала, мм
    0,4 - 3
  • Вес, кг
    860
