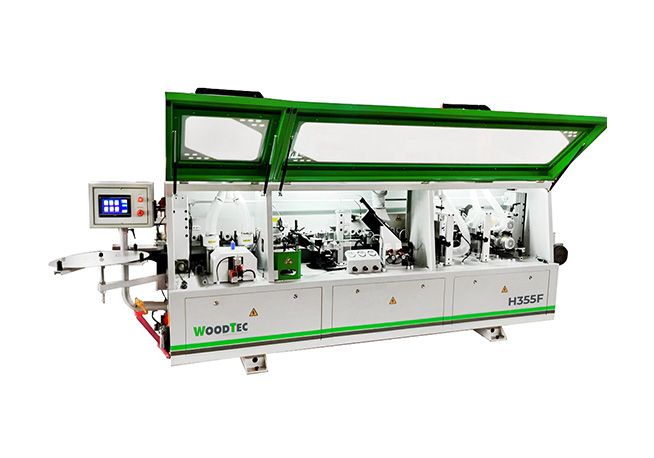

Автоматический кромкооблицовочный станок WoodTec Compact H355 F

Артикул: Compact H355 F

В корзину Узнать цену

Станок WoodTec Compact H355 F наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Описание

Станок WoodTec Compact H355 F наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Схема обработки

1. Узел прифуговки 2. Клеевой узел 3. Узел прижима 4. Узел 2-х моторной торцовки
5. Узел фрезерования свесов 6. Узел радиусной цикли 7. Полировальный узел

Отличительные особенности

  • Скорость подачи 14 м/мин.
  • Узел предварительного фрезерования оснащен алмазными фрезами.
  • Бачок для клея-расплава с электронным блоком контроля температуры.
  • Регулировка количества наносимого клея.
  • Гильотина для предварительной резки толстого кромочного материала.
  • Узел торцовки двухмоторный.
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями.
  • Циклевка радиусная.
  • Полировальный узел 2 х 0,18 кВт.
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках.
  • Поддерживающий суппорт для габаритных заготовок
  • Регулятор сжатого воздуха.

Конструкция станка

Современный пульт управления

На сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы.

Устройство предварительной прифуговки

Перед нанесением кромки необходимо удалить сколы и неровности с изделия. Для этого проводится предварительная фрезеровка с помощью данного узла. Устройство имеет две алмазные фрезы и систему вертикальной смены инструмента, которая повышает эффективность работы и сокращает время обработки.

Устройство для нанесения клея

С высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка под валом, наносящим клей, облегчает обслуживание устройства.

Прижимная зона

Узел имеет один прижимный ролик и два дожимных, а также пневматическую систему пресс-группы – вместе они надежно приклеивают кромку к изделию.

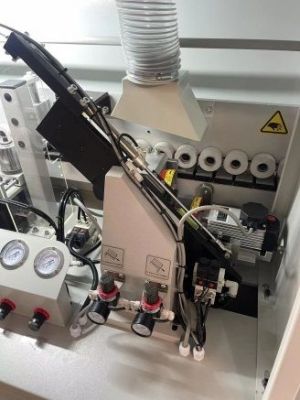

Двухмоторный торцовочный узел

Две пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 350 Вт.

Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла.

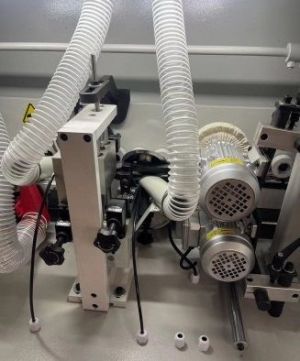

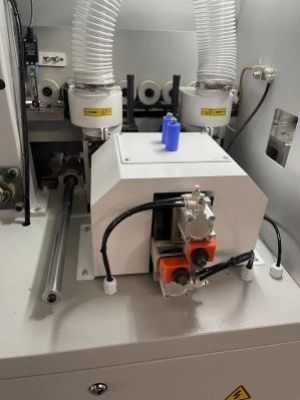

Фрезер для снятия свесов

Данный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 750 Вт, счетчики для перенастройки на толщину кромочного материала, круглые копиры для отслеживания материала, а также аспиратор для удаления грязи из рабочей зоны.

Устройство радиусной цикли

После фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. Профиль детали точно отслеживается с помощью двух круглых копиров.

Система полировки

В этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Также притупляется острый край тонкой кромки. Узел имеет два полировочных диска, два мотора мощностью по 180 Вт, а также систему настройки угла наклона.

Рукоятка для настройки на толщину детали

Имеет цифровой индикатор и не требует дополнительного закрепления.

Технические характеристики

Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 10 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 250 х 150
Скорость подачи, м/мин 14
Мощность двигателей чистовой торцовки, кВт 2 х 0,35
Мощность двигателей фрезерного узла, кВт 2 х 0,75
Полировальный узел, кВт 2 х 0,18
Общая мощность, кВт 9,2
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,0

Габаритные размеры

Длина, мм 3965
Ширина, мм 1500
Высота, мм 1475
Вес, кг 1060

Транспортные данные

Количество мест 1
Место: 1
Длина 4 м
Ширина 1,5 м
Высота 1,5 м
Вес (место 1) 1060 кг
Объём 9 м³
Общий вес 1060 кг
Общий объём 9 м³

Характеристики

Основные характеристики

  • Размеры станка (Д x Ш x В), мм
    3965 x 1500 x 1475
  • Питающее напряжение, В
    380
  • Общая мощность, кВт
    9,2
  • Мощность полировального узла, кВт
    2 х 0,18
  • Мощность двигателей фрезерного узла, кВт
    2 х 0,75
  • Мощность двигателей чистовой торцовки, кВт
    2 х 0,35
  • Скорость подачи, м/мин
    14
  • Размеры обрабатываемой детали (мин.) - длина x ширина, мм
    250 х 150
  • Толщина детали (мин/макс), мм
    10 - 55
  • Толщина кромочного материала, мм
    0,4 - 3
  • Вес, кг
    1060
  • Давление сжатого воздуха, бар
    6,0
