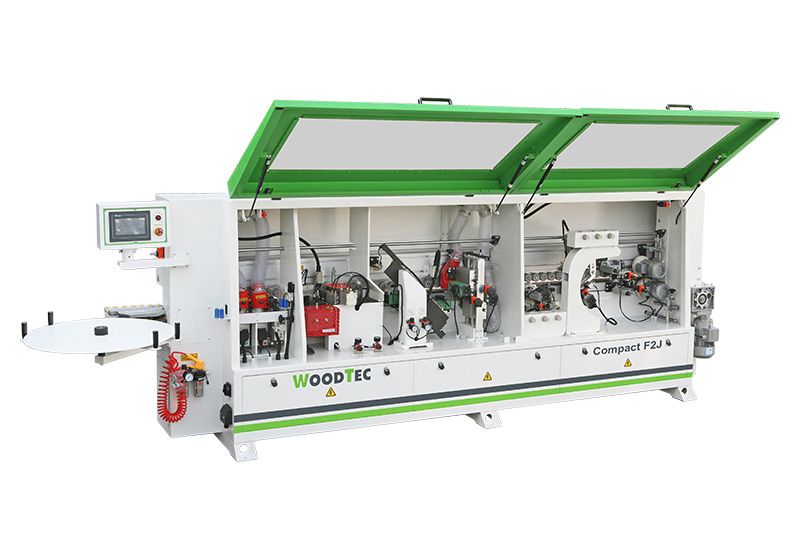

Автоматический кромкооблицовочный станок WoodTec Compact F2J
Артикул: Compact F2J
Станок WoodTec Compact F2J наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.
Описание
Станок WoodTec Compact F2J наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.
Схема обработки
| 1. Узел прифуговки | 2. Лампа предварительного нагрева |
3. Клеевой узел | 4. Узел прижима | 5. Узел 2-х моторной торцовки |
 |
 |
 |
.jpg)  |
.jpg)  |
| 6. Узел фрезерования свесов | 7. Узел обкатки углов | 8. Узел радиусной цикли | 9. Узел подачи очистительной жидкости | 10. Полировальный узел |
.jpg)  |
 |
 |
 .jpg) |
 .jpg) |
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами.
- Скорость подачи 9-13 м/мин.
- Бачок для клея-расплава с электронным блоком контроля температуры.
- Регулировка количества наносимого клея.
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
- Узел прифуговки 2 x 1,25 кВт.
- Торцовочный узел для обрезки переднего и заднего свесов пилой.
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин.
- Двухмоторный узел обкатки углов (RAUND).
- Узел подачи очистительной жидкости.
- Узел радиусной цикли.
- Полировальный узел 2 х 0,18 кВт.
- Поддерживающий суппорт для габаритных заготовок.
- Регулятор сжатого воздуха.
Конструкция станка
 |

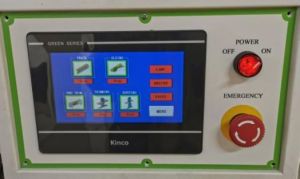

Современный пульт управленияНа сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы. |
 |

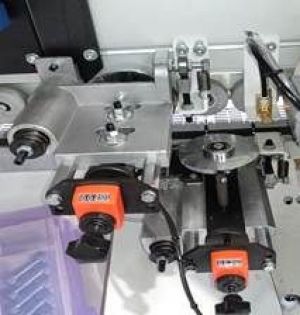

Устройство предварительной прифуговкиПеред нанесением кромки необходимо удалить сколы и неровности с изделия. Для этого проводится предварительная фрезеровка с помощью данного узла. Устройство имеет две алмазные фрезы и систему вертикальной смены инструмента, которая повышает эффективность работы и сокращает время обработки. Приводится в движение двумя моторами, каждый из которых имеет мощность 1250 Вт. |
 |

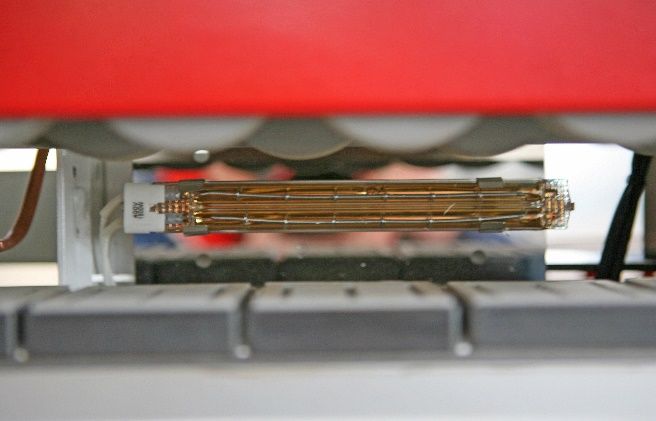

Инфракрасная лампа для предварительного нагреваДополнительно подготавливает обрабатываемое изделие для более качественного нанесения кромки. Улучшает качество работы при низких температурах в производственном помещении. |
 |

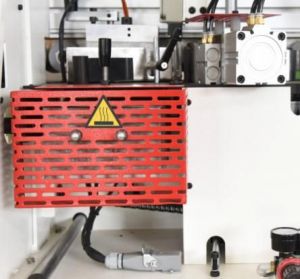

Устройство для нанесения клеяС высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка (объем – 1,5 л) под валом, наносящим клей, облегчает обслуживание устройства. |
 |

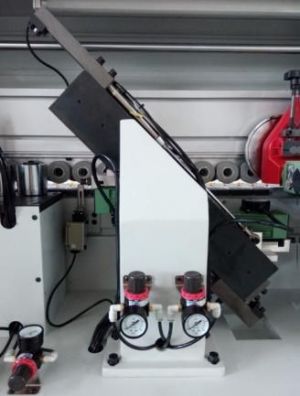

Двухмоторный торцовочный узелДве пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 220 Вт. Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла. |
 |

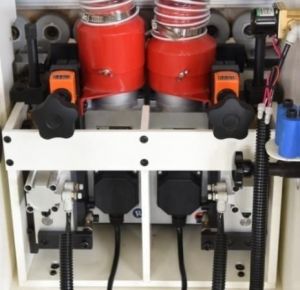

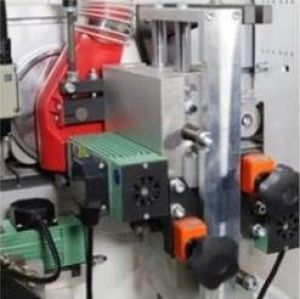

Фрезер для снятия свесовДанный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 370 Вт, счетчики для перенастройки на толщину кромочного материала. Вертикальные копиры имеют круглую форму и большой диаметр, что обеспечивает плавный заход на изделие и защищает облицованную поверхность от повреждений. |
 |

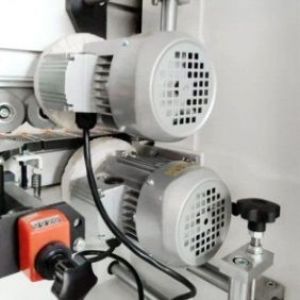

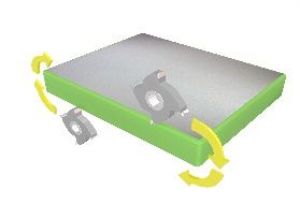

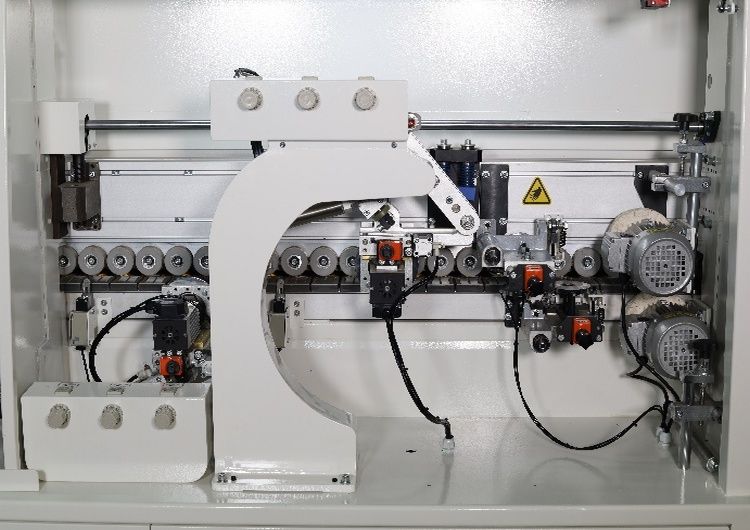

Устройство для обкатки угловВыполняет профильное фрезерование углов кромки. Приводится в движение двумя пневмоцилиндрами, а также двумя двигателями, каждый из которых имеет мощность 370 Вт и частоту 200 Гц. Имеется возможность индивидуальной настройки параметров обработки. |
 |

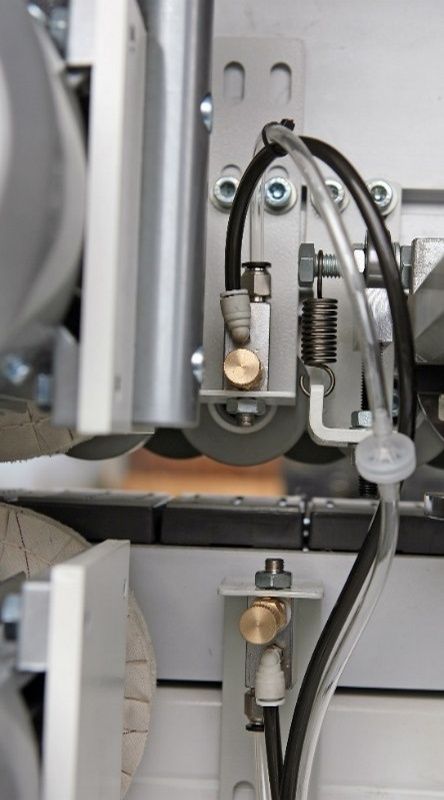

Устройство радиусной циклиПосле фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. Профиль детали точно отслеживается с помощью двух круглых копиров. |
 |
Система полировкиВ этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Также притупляется острый край тонкой кромки. Узел имеет два полировочных диска, два мотора мощностью по 180 Вт и скоростью 1400 оборотов в минуту, а также систему настройки угла наклона. |
 |
Система подачи очистителяУзел находится перед полировочным устройством. Очищающая жидкость подается одновременно из двух форсунок на верхнюю и нижнюю части объекта обработки. Таким образом с поверхности удаляется грязь, следы клея и потеки, а изделие приобретает антистатические свойства и становится более качественным. |
 |

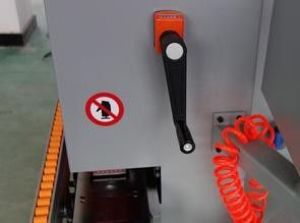

Рукоятка для настройки на толщину деталиИмеет цифровой индикатор и не требует дополнительного закрепления. |
Дополнительные комплектующие
- Клей-расплав WT-20 PRO (€154)
Скорость подачи: 6 - 18 м/мин
Рабочая температура: 160 - 210°С
Упаковка: 25 кг - Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)
Технические характеристики
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали (мин/макс), мм | 10 - 50 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 x 80 |
| Скорость подачи, м/мин | 9 - 13 |
| Мощность двух моторов на прифуговку, кВт | 2 х 1,25 |
| Мощность двигателей чистовой торцовки, кВт | 2 х 0,22 |
| Обороты пил, об/мин | 12000 |
| Мощность двигателей фрезерного узла, кВт | 2 х 0,37 |
| Обороты, об/мин | 12000 |
| Двухмоторная обкатка углов, кВт | 2 x 0,37 |
| Обороты, об/мин | 12 000 |
| Скорость обработки, м/мин | 9 |
| Полировальный узел - мощность, кВт | 2 х 0,18 |
| Обороты, об/мин | 1400 |
| Общая мощность, кВт | 8,19 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6 |
Габаритные размеры
| Длина, мм | 4700 |
| Ширина, мм | 760 |
| Высота, мм | 1500 |
| Вес, кг | 1200 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 4,7 м |
| Ширина | 0,76 м |
| Высота | 1,5 м |
| Вес (место 1) | 1200 кг |
| Объём | 5,4 м³ |
| Общий вес | 1200 кг |
| Общий объём | 5,4 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм4700 x 760 x 1500
-
Обороты полировального узла, об/мн1400
-
Обороты двигателей фрезерного узла, об/мн12000
-
Обороты пил, об/мн12000
-
Давление сжатого воздуха, бар6
-
Питающее напряжение, В380
-
Общая мощность, кВт8,19
-
Мощность полировального узла, кВт2 х 0,18
-
Мощность двигателей фрезерного узла, кВт2 x 0,37
-
Мощность двигателей чистовой торцовки, кВт2 x 0,22
-
Скорость подачи, м/мин9 - 13
-
Размеры обрабатываемой детали (мин.) - длина x ширина, мм120 х 80
-
Толщина детали (мин/макс), мм10 - 50
-
Толщина кромочного материала, мм0,4 - 3
-
Вес, кг1200
-
Мощность узла предварительного фрезерования, кВт2 x 1,25
-
Мощность двигателей обкатки углов, кВт2 x 0,37
-
Обороты двигателей обкатки углов, об/мн12000
-
Скорость обкатки углов, м/мин9
