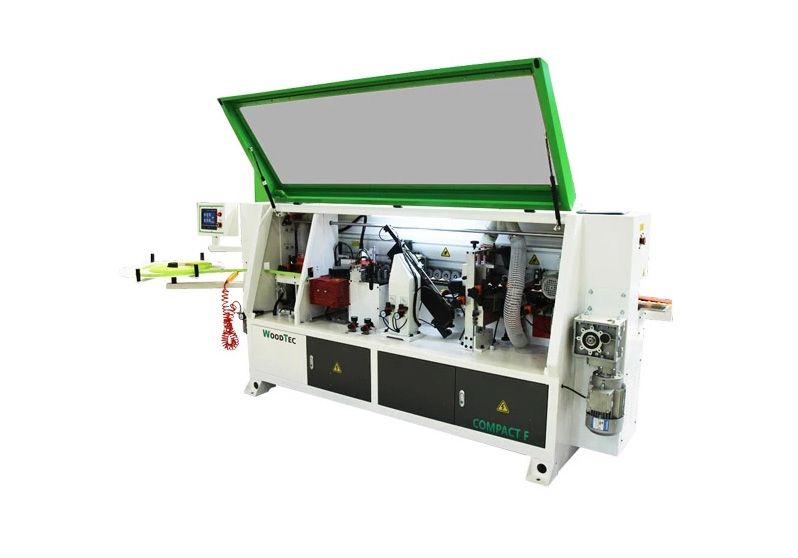

Автоматический кромкооблицовочный станок WoodTec Compact F
Артикул: Compact F
Станок WoodTec Compact F наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.
Описание
Станок WoodTec Compact F наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

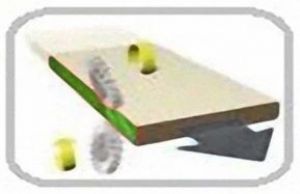

Схема обработки

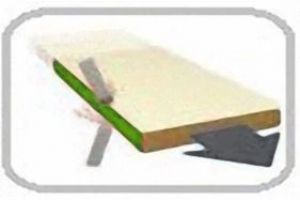

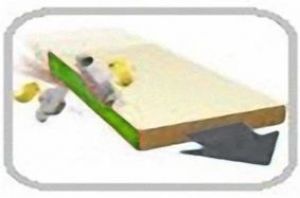

| 1. Предварительное фрезерование |
|||
 |
|||

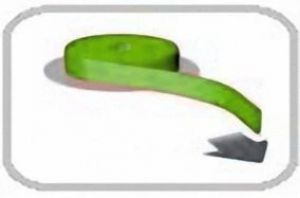

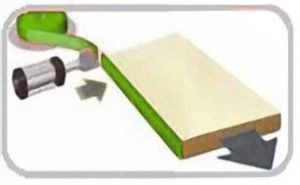

| 2. Подача кромки | 3. Клеевой узел | 4. Гильотина |

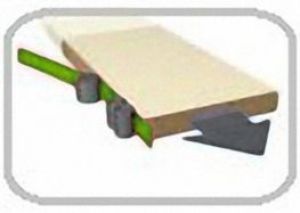

5. Пресс группа |
  |
  |
 |
  |
| 6. Узел 2-х моторной торцовки | 7. Чистовой узел фрезерования свесов | 8. Узел радиусной циклевки | 9. Полировальный узел |
  |
  |
  |
  |
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами.
- Скорость подачи 12,5 м/мин.
- Подогрев направляющей линейки.
- Бачок для клея-расплава с электронным блоком контроля температуры.
- Регулировка количества наносимого клея.
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
- Узел предфуговки 2 x 1,25 кВт, 12 000 об/мин.
- Торцовочный узел для обрезки переднего и заднего свесов пилой.
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм.
- Циклевка радиусная.
- Полировальный узел 2 х 0,18 кВт 1400 об/мин.
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках.

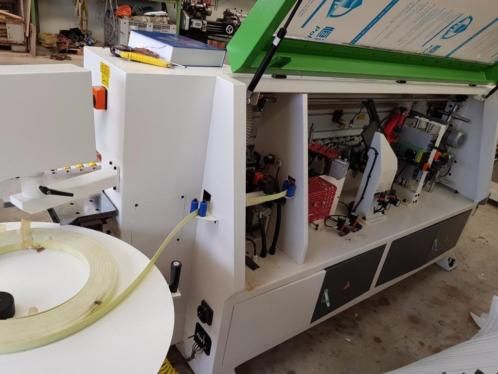

- Магазин подачи рулонного кромочного материала.
- Поддерживающий суппорт для габаритных заготовок.

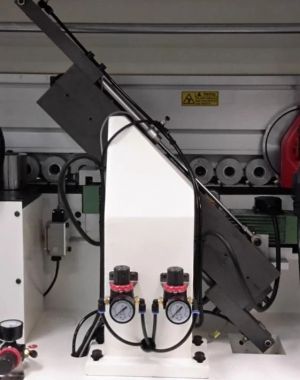

- Регулятор сжатого воздуха.

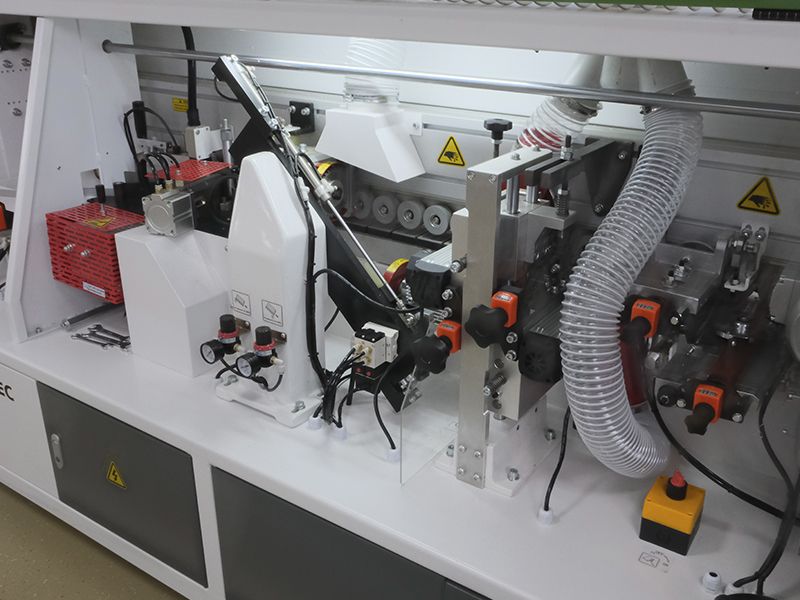

Конструкция станка
 |

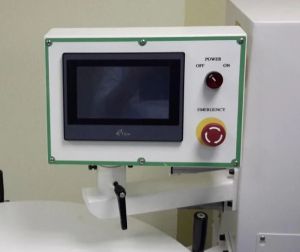

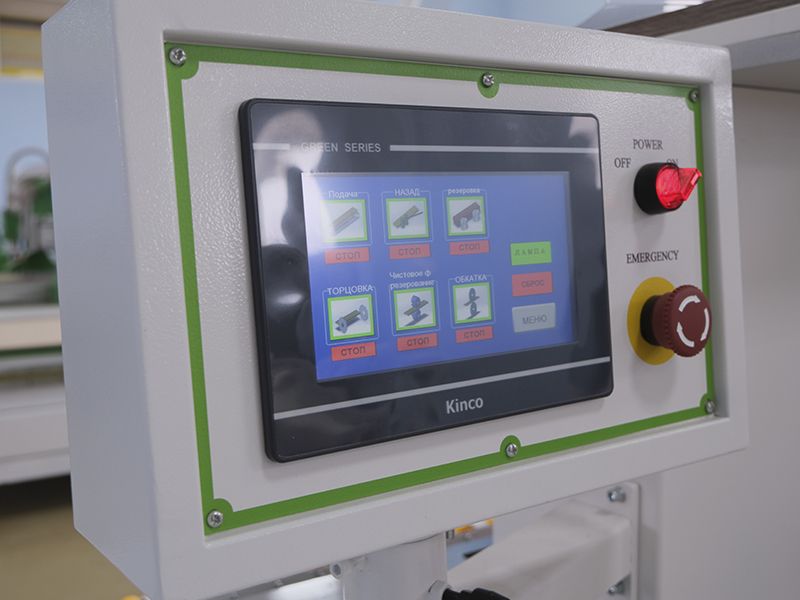

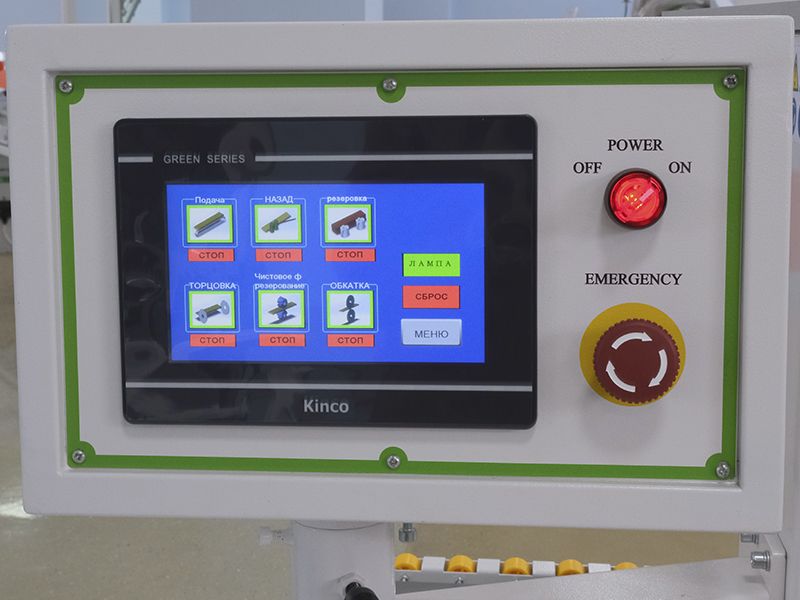

Современный пульт управленияНа сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы. |
 |

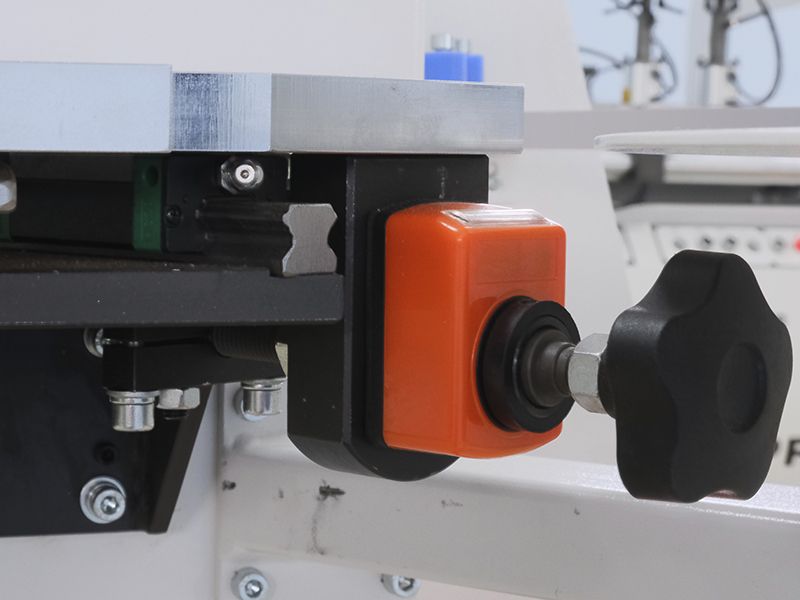

Рукоятка для настройки на толщину деталиИмеет цифровой индикатор и не требует дополнительного закрепления. |
 |

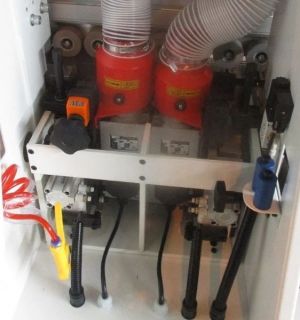

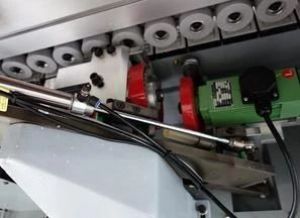

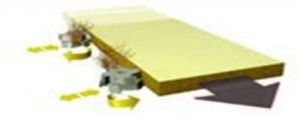

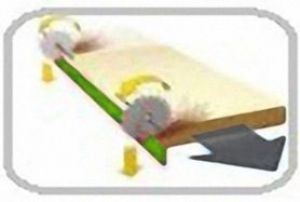

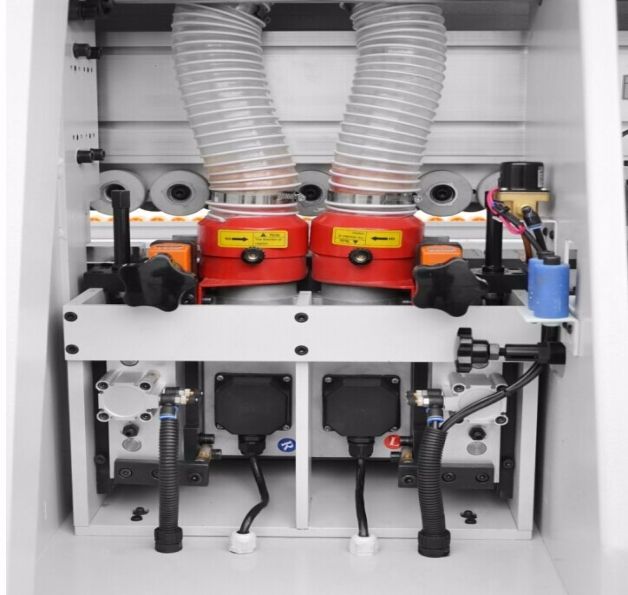

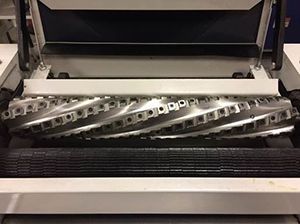

Устройство предварительной прифуговкиПеред нанесением кромки необходимо удалить сколы и неровности с изделия. Для этого проводится предварительная фрезеровка с помощью данного узла. Устройство имеет две алмазные фрезы (высота – 42 мм) и систему вертикальной смены инструмента, которая повышает эффективность работы и сокращает время обработки. Приводится в движение двумя моторами, каждый из которых имеет мощность 1250 Вт и скорость 12000 оборотов в минуту. Один мотор работает по направлению подачи. Второй – в противоположном направлении и предотвращает появление сколов. Управление в горизонтальной плоскости – электропневматическое. Припуск на обработку – до 3 мм. |
 |

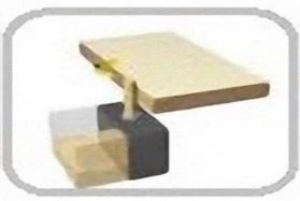

Устройство для нанесения клеяС высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка (объем – 1,5 л) под валом, наносящим клей, облегчает обслуживание устройства. |
|
|

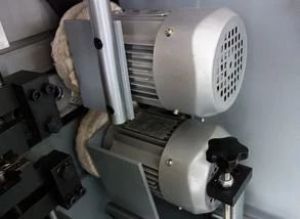

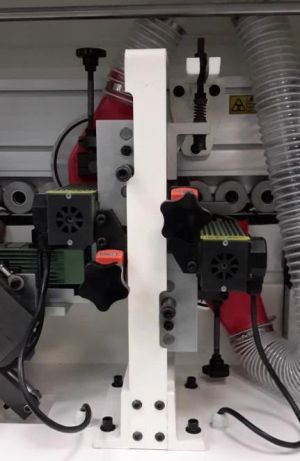

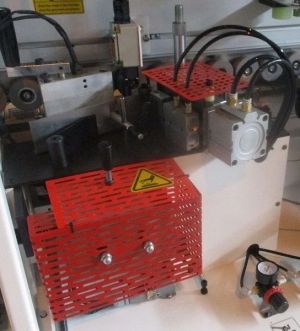

Двухмоторный торцовочный узелДве пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 220 Вт. Скорость вращения – 12 000 оборотов в минуту. Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла. Характеристики пил: Ø80 х Ø22, Z = 20. |
 |

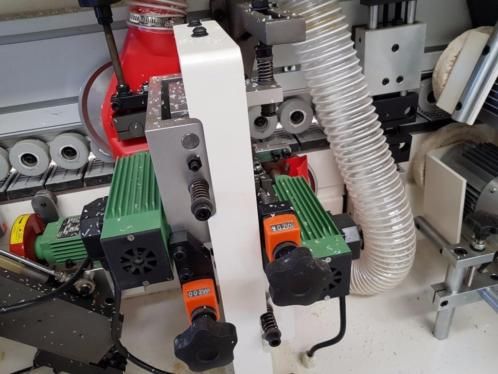

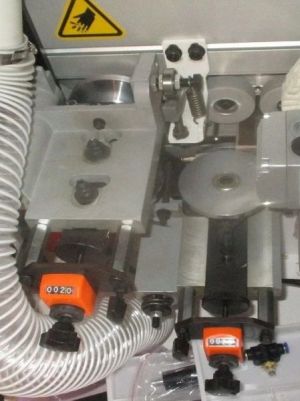

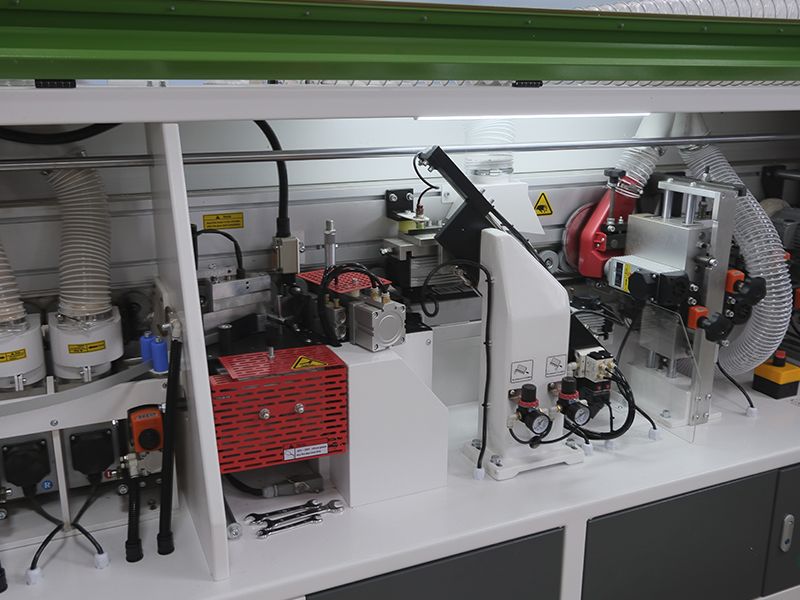

Фрезер для снятия свесовДанный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 370 Вт и скоростью 12000 оборотов в минуту и счетчики для перенастройки на толщину кромочного материала. Вертикальные копиры имеют круглую форму и большой диаметр, что обеспечивает плавный заход на изделие и защищает облицованную поверхность от повреждений. Припуск на сторону составляет 2 мм. Фрезы целиковые 6 ножей Ø75; Z = 4; R2. |
 |
Устройство радиусной циклиПосле фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. Профиль детали точно отслеживается с помощью двух круглых копиров. |
 |
Система полировкиВ этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Также притупляется острый край тонкой кромки. Узел имеет два полировочных диска, два мотора мощностью по 180 Вт и скоростью 1400 оборотов в минуту, а также систему настройки угла наклона. |
Дополнительные комплектующие
- Клей-расплав WT-20 PRO (€154)
Скорость подачи: 6 - 18 м/мин
Рабочая температура: 160 - 210°С
Упаковка: 25 кг - Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)

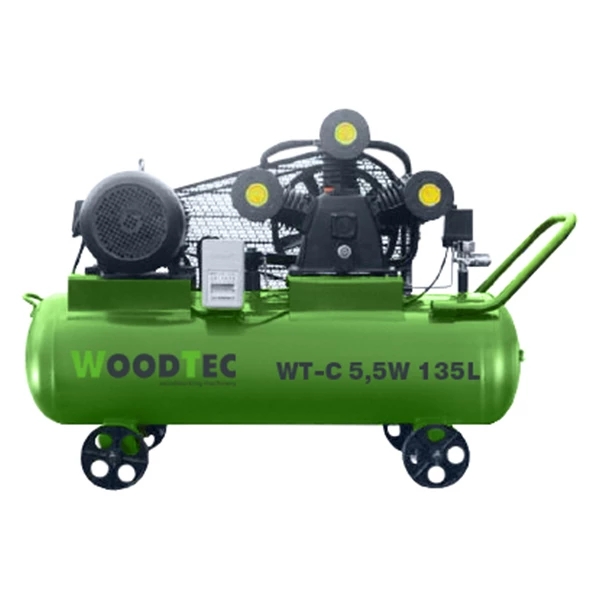

- Поршневой компрессор WoodTec WT-C 5,5W 135L ($920) – фото
Давление: 8 бар
Объем: 135 л
Вес: 180 кг
Технические характеристики
| Толщина кромочного материала, мм | 0,4 - 3 |
| Узел предварительного фрезерования, кВт | 2 х 1,25 |
| Толщина детали (мин/макс), мм | 10 - 50 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 150 x 100 |
| Скорость подачи, м/мин | 12,5 |
| Обороты пил, об/мин | 12000 |
| Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм | Ø75; Z = 4; R2 |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,37 |
| Обороты, об/мин | 12000 |
| Полировальный узел, кВт | 2 х 0,18 |
| Обороты, об/мин | 1400 |
| Общая мощность, кВт | 7,5 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6,0 |
Габаритные размеры
| Длина, мм | 3150 |
| Ширина, мм | 750 |
| Высота, мм | 1300 |
| Вес, кг | 850 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,15 м |
| Ширина | 0,75 м |
| Высота | 1,3 м |
| Вес (место 1) | 850 кг |
| Объём | 3,07 м³ |
| Общий вес | 850 кг |
| Общий объём | 3,07 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм3150 x 750 x 1300
-
Обороты полировального узла, об/мн1400
-
Обороты двигателей фрезерного узла, об/мн12000
-
Обороты пил, об/мн12000
-
Давление сжатого воздуха, бар6,0
-
Питающее напряжение, В380
-
Общая мощность, кВт7,5
-
Мощность полировального узла, кВт2 х 0,18
-
Мощность двигателей фрезерного узла, кВт2 x 0,37
-
Скорость подачи, м/мин12,5
-
Размеры обрабатываемой детали (мин.) - длина x ширина, мм150 x 100
-
Толщина детали (мин/макс), мм10 - 50
-
Толщина кромочного материала, мм0,4 - 3
-
Вес, кг850
-
Фрезы узла снятия свесов кромки по плоскости, ммØ75; Z = 4; R2
-
Мощность узла предварительного фрезерования, кВт2 х 1,25
