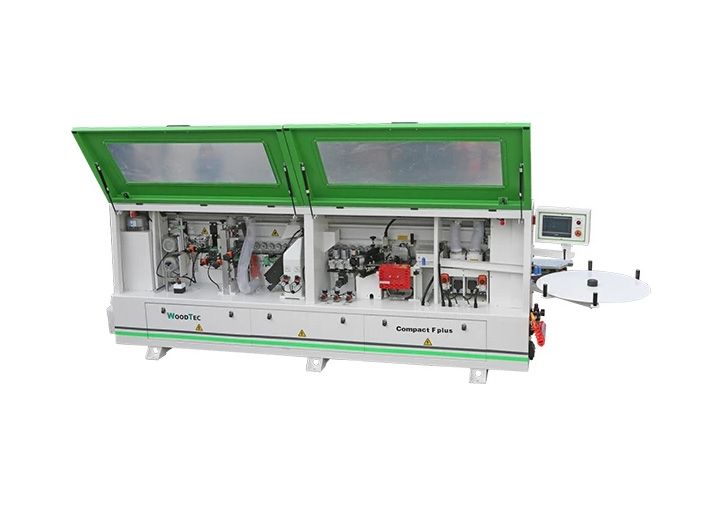

Автоматический кромкооблицовочный станок WoodTec Compact F Plus

Артикул: Compact F Plus

В корзину Узнать цену

Станок WoodTec Compact F Plus наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Описание

Станок WoodTec Compact F Plus наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Схема обработки

1. Узел прифуговки 2. Лампа предварительного нагрева 3. Клеевой узел 4. Узел прижима 5. Узел 2-х моторной торцовки
6. Узел фрезерования свесов 7. Узел радиусной цикли 8. Узел подачи очистительной жидкости 9. Полировальный узел

Отличительные особенности

  • Узел предварительного фрезерования оснащен алмазными фрезами.
  • Скорость подачи 14 м/мин.
  • Лампа-излучатель подогрева торца заготовки.
  • Бачок для клея-расплава с электронным блоком контроля температуры.
  • Рычажная регулировка количества наносимого клея.
  • Гильотина для предварительной резки толстого кромочного материала.
  • Узел прифуговки имеет двойную регулировку и оснвщен двумя двигателями по 1,1 кВт.
  • Двух моторный торцовочный узел для обрезки переднего и заднего свесов пилой.
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм.
  • Циклевка радиусная.
  • Узел подачи очистительной жидкости (двухсторонний).
  • Полировальный узел 2х0,18 кВт.
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках.
  • Регулятор сжатого воздуха.

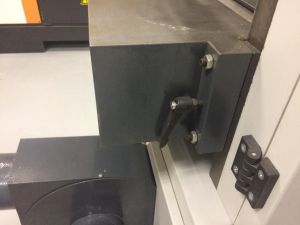

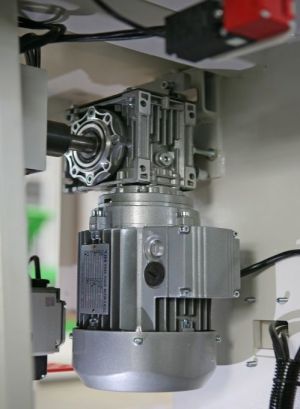

Конструкция станка

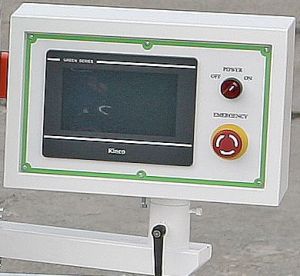

Современный пульт управления

На сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы.

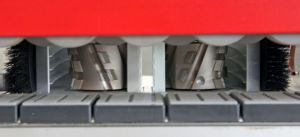

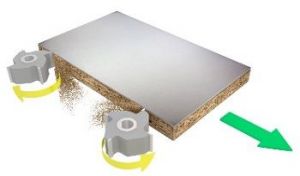

Устройство предварительной прифуговки

Перед нанесением кромки необходимо удалить сколы и неровности с изделия. Для этого проводится предварительная фрезеровка с помощью данного узла. Устройство имеет две алмазные фрезы и систему вертикальной смены инструмента, которая повышает эффективность работы и сокращает время обработки.

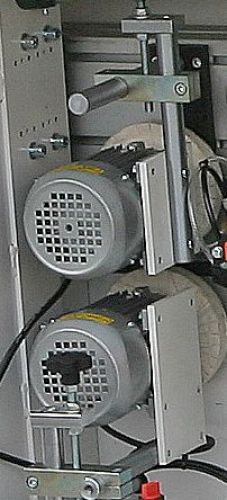

Приводится в движение двумя моторами, каждый из которых имеет мощность 1100 Вт и скорость 12000 оборотов в минуту.

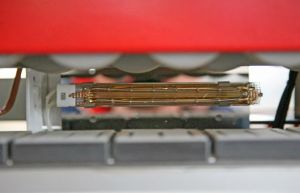

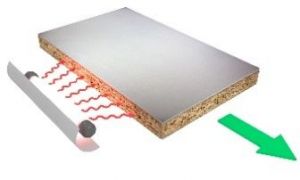

Инфракрасная лампа для предварительного нагрева

Дополнительно подготавливает обрабатываемое изделие для более качественного нанесения кромки. Улучшает качество работы при низких температурах в производственном помещении.

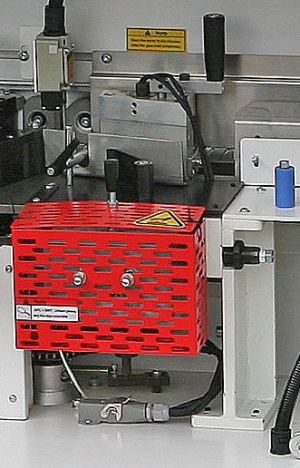

Устройство для нанесения клея

С высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка под валом, наносящим клей, облегчает обслуживание устройства.

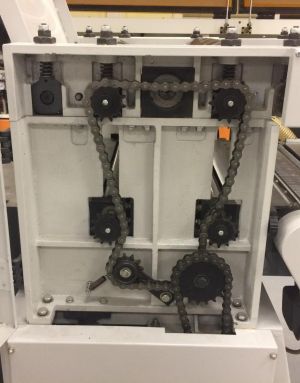

Прижимная система

Ее главный элемент – балка, которая двигается вверх или вниз на нужную толщину по нажатию кнопки на пульте.

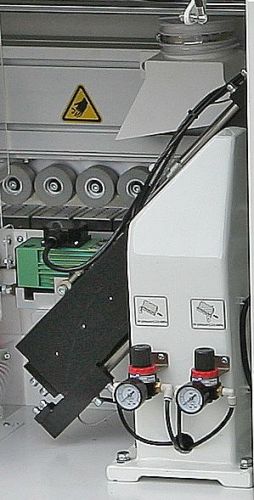

Пресс-группа

Представляет собой систему из четырех роликов, каждый из которых имеет свой пневматический цилиндр. При этом 2 ролика имеют разный конус.

Управление давлением осуществляется пневматической системой. Таким образом, усилие по всей поверхности кромки распределяется равномерно, а кромочный материал фиксируется надежно.

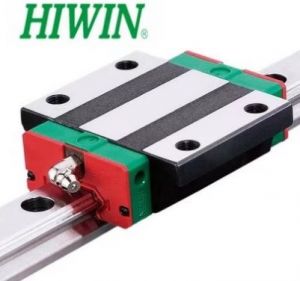

Двухмоторный торцовочный узел

Две пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 220 Вт. Скорость вращения – 12 000 оборотов в минуту.

Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла.

Характеристики пил: Ø80 х Ø22, Z = 20.

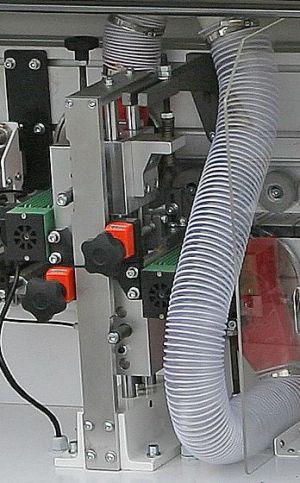

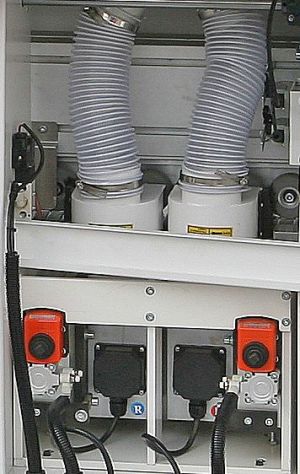

Фрезер для снятия свесов

Данный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 750 Вт и скоростью 12000 оборотов в минуту и счетчики для перенастройки на толщину кромочного материала. Вертикальные копиры имеют круглую форму и большой диаметр, что обеспечивает плавный заход на изделие и защищает облицованную поверхность от повреждений. Припуск на сторону составляет 2 мм.

Параметры фрез: 68 * 16 * 16.3 * 6Z R2.

Устройство радиусной цикли

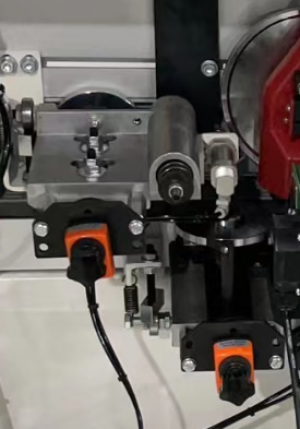

После фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. Профиль детали точно отслеживается с помощью двух круглых копиров.

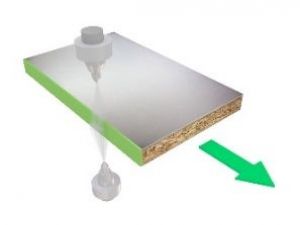

Система подачи очистителя

Узел находится перед полировочным устройством. Очищающая жидкость подается одновременно из двух форсунок на верхнюю и нижнюю части объекта обработки. Таким образом с поверхности удаляется грязь, следы клея и потеки, а изделие приобретает антистатические свойства и становится более качественным.

Система полировки

В этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Также притупляется острый край тонкой кромки. Узел имеет два полировочных диска, два мотора мощностью по 180 Вт и скоростью 1400 оборотов в минуту, а также систему настройки угла наклона.

Дополнительные комплектующие

  • Клей-расплав WT-20 PRO (€154)

Технические характеристики

Толщина кромочного материала, мм 0,4 - 3
Узел предварительного фрезерования, кВт 2 х 1,1
Толщина детали (мин/макс), мм 10 - 50
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 120 x 150
Скорость подачи, м/мин 14
Мощность двух моторов на предфуговку, кВт 2 х 1,1
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,35
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,75
Полировальный узел - мощность, кВт 2 х 0,18
Общая мощность, кВт 7,7
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,0

Габаритные размеры

Длина, мм 3800
Ширина, мм 750
Высота, мм 1300
Вес, кг 1100

Транспортные данные

Количество мест 1
Место: 1
Длина 3,8 м
Ширина 0,75 м
Высота 1,3 м
Вес (место 1) 1100 кг
Объём 3,7 м³
Общий вес 1100 кг
Общий объём 3,7 м³

Характеристики

Основные характеристики

  • Размеры станка (Д x Ш x В), мм
    3800 x 750 x 1300
  • Давление сжатого воздуха, бар
    6,0
  • Питающее напряжение, В
    380
  • Общая мощность, кВт
    7,7
  • Мощность полировального узла, кВт
    2 х 0,18
  • Мощность двигателей фрезерного узла, кВт
    2 х 0,75
  • Мощность двигателей чистовой торцовки, кВт
    2 х 0,35
  • Скорость подачи, м/мин
    14
  • Размеры обрабатываемой детали (мин.) - длина x ширина, мм
    120 х 150
  • Толщина детали (мин/макс), мм
    10 - 50
  • Толщина кромочного материала, мм
    0,4 - 3
  • Вес, кг
    1100
  • Мощность узла предварительного фрезерования, кВт
    2 х 1,1
